مقدمه

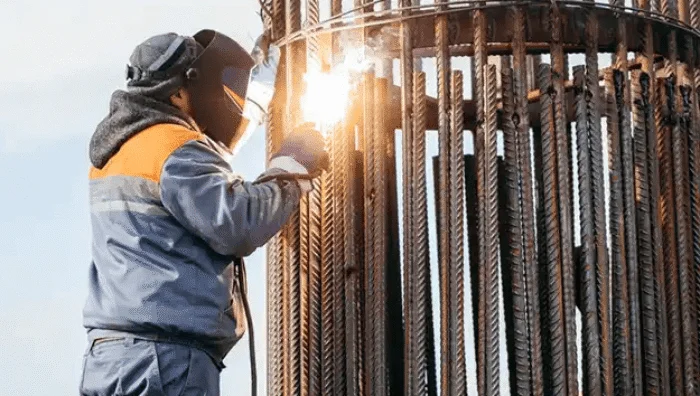

جوشکاری آرماتور یکی از روش‌های متداول برای اتصال میلگردها در پروژه‌های عمرانی است. این روش در شرایط خاص می‌تواند جایگزین وصله‌های مکانیکی یا همپوشانی شود، اما رعایت استانداردها و محدودیت‌های آیین‌نامه‌ای برای حفظ مقاومت و ایمنی سازه ضروری است. در این مطلب، جزئیات کامل ضوابط جوشکاری آرماتور طبق آیین‌نامه‌های ملی و بین‌المللی بررسی می‌شود.
جوشکاری آرماتور؛ مجاز یا ممنوع؟
جوشکاری آرماتور در پروژه‌های ساختمانی به‌صورت مشروط مجاز است و محدودیت‌هایی برای جلوگیری از کاهش مقاومت میلگرد و تخریب سازه وجود دارد. این محدودیت‌ها به عوامل متعددی از جمله نوع میلگرد، محل استفاده، روش جوشکاری و شرایط سازه بستگی دارد.
شرایط مجاز برای جوشکاری آرماتور
برای اجرای جوشکاری آرماتور، رعایت موارد زیر ضروری است:
- نوع و مشخصات میلگرد:
- میلگردهای ساده یا آج ۳۴۰: برای جوشکاری مناسب هستند.
- میلگردهای آج ۴۰۰ و بالاتر: به دلیل تردی و احتمال شکست، جوشکاری آن‌ها ممنوع است.
- میلگردهای با کربن بالا (فولادهای پرکربن) نیز به دلیل کاهش چقرمگی جوش توصیه نمی‌شوند.
- قطر میلگرد:
- میلگردهای با قطر کمتر از ۱۶ میلی‌متر به دلیل حساسیت بیشتر به دمای جوش، مناسب نیستند.
- میلگردهای قطر بالا (بیش از ۱۶ میلی‌متر) با رعایت استانداردهای جوشکاری مجاز هستند.
- محل اجرا:
- در نواحی غیر بحرانی سازه (مانند بخش‌های فشاری دیوار برشی) می‌توان جوشکاری را انجام داد.
- در مناطق بحرانی (مانند نواحی کششی ستون‌ها و تیرها) یا در سازه‌های مقاوم در برابر زلزله، استفاده از جوشکاری به‌طور کلی ممنوع است.
- روش اجرا و کنترل کیفیت:
- جوشکاری باید توسط افراد آموزش‌دیده انجام شود.
- آزمایش‌های کنترل کیفیت شامل کشش، خمش و رادیوگرافی پس از جوش الزامی است.
روش‌های جوشکاری آرماتور
- جوش لب به لب با پخ:
- دو سر میلگرد مورب بریده شده و با جوش پر می‌شود. این روش نیازمند دقت بالا و کنترل کامل بر کیفیت جوش است.
- جوش فورجینگ (اصطکاکی):
- با استفاده از فشار و حرارت، دو سر میلگرد به هم متصل می‌شوند. این روش یکی از مقاوم‌ترین روش‌های جوشکاری آرماتور است.
- جوش قوسی الکتریکی:
- به کمک قوس الکتریکی و الکترود جوش داده می‌شود. این روش باید تحت نظارت مهندس ناظر اجرا شود، زیرا احتمال آسیب به مقاومت میلگرد وجود دارد.
مزایا و معایب جوشکاری آرماتور
مزایا:
- حذف نیاز به همپوشانی یا وصله‌های مکانیکی
- کاهش مصرف میلگرد و صرفه‌جویی در هزینه
- سرعت بالاتر اجرای اتصالات در برخی موارد
معایب:
- نیاز به نیروی کار متخصص و تجهیزات خاص
- احتمال کاهش مقاومت میلگرد در صورت اجرای غیراصولی
- هزینه بالای آزمایش‌ها و کنترل کیفیت
ضوابط آیین‌نامه‌ای مرتبط با جوشکاری آرماتور
- مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمان‌های بتن‌آرمه):
- جوشکاری تنها برای میلگردهای مناسب و در شرایط خاص مجاز است.
- نظارت مستقیم مهندس ناظر الزامی است.
- آیین‌نامه بتن ایران (آبا):
- جوشکاری میلگردهای پرکربن و میلگردهای با آج ۴۰۰ و بالاتر ممنوع است.
- در سازه‌های زلزله‌خیز، روش‌های جایگزین مانند وصله مکانیکی توصیه می‌شود.
- آیین‌نامه ۲۸۰۰ (طرح و اجرای ساختمان‌های مقاوم در برابر زلزله):
- به دلیل نیاز به انعطاف‌پذیری سازه، جوشکاری در نواحی حساس مجاز نیست.
نکات اجرایی و توصیه‌های مهم
- قبل از جوشکاری، سطح میلگردها از هرگونه آلودگی، زنگ‌زدگی و چربی پاک شود.
- جوشکاری باید در محیطی با شرایط کنترل‌شده انجام شود.
- زاویه برش و پخ میلگردها باید دقیقاً مطابق استاندارد باشد.
- انجام آزمایش‌های کنترل کیفیت جوش پس از اجرا ضروری است.
روش‌های جایگزین جوشکاری آرماتور
در بسیاری از پروژه‌ها، به‌جای جوشکاری از روش‌های زیر استفاده می‌شود:
- همپوشانی (Overlap): روش ساده و متداول برای اتصال میلگردها با همپوشانی طولی مناسب.
- وصله‌های مکانیکی (Mechanical Splices): استفاده از کوپلرها برای اتصال میلگردها، که مقاومت و سرعت اجرای بالاتری دارد.
جمع‌بندی
جوشکاری آرماتور یکی از روش‌های متداول اتصال میلگردهاست که در شرایط خاص و با رعایت دقیق ضوابط آیین‌نامه‌ای مجاز است. با این حال، به دلیل خطرات ناشی از کاهش مقاومت میلگرد، روش‌های جایگزین مانند همپوشانی یا وصله‌های مکانیکی معمولاً ترجیح داده می‌شوند.
📢 مهندسین عزیز!
برای دسترسی به جدیدترین نکات اجرایی، ضوابط آیین‌نامه‌ای و اطلاعات تخصصی عمران، به کانال مهندسین عمران بپیوندید!
🌐 کانال مهندسین عمران
✨ همین حالا عضو شوید و دانش خود را ارتقا دهید! 💡
سوالات متداول (FAQ)
۱. آیا جوشکاری آرماتور در ساختمان‌های زلزله‌خیز مجاز است؟
خیر، در این سازه‌ها روش‌هایی مانند وصله مکانیکی توصیه می‌شود.
۲. جوشکاری کدام نوع میلگردها ممنوع است؟
میلگردهای با آج ۴۰۰ و بالاتر و میلگردهای پرکربن برای جوشکاری مناسب نیستند.
۳. آیا آزمایش‌های کنترل کیفیت جوش الزامی است؟
بله، آزمایش‌هایی مانند کشش، خمش و رادیوگرافی برای اطمینان از کیفیت جوش ضروری است.
