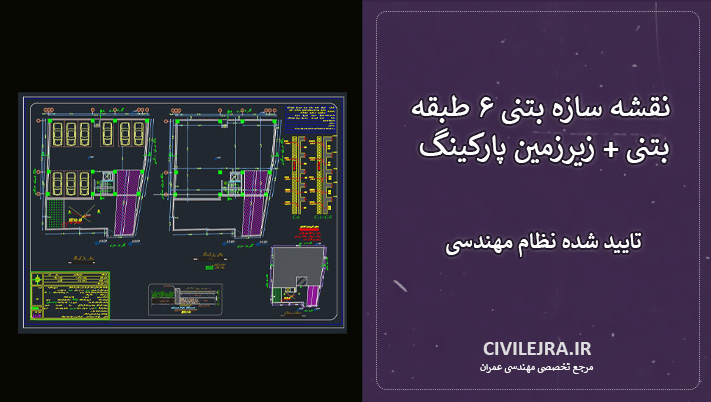

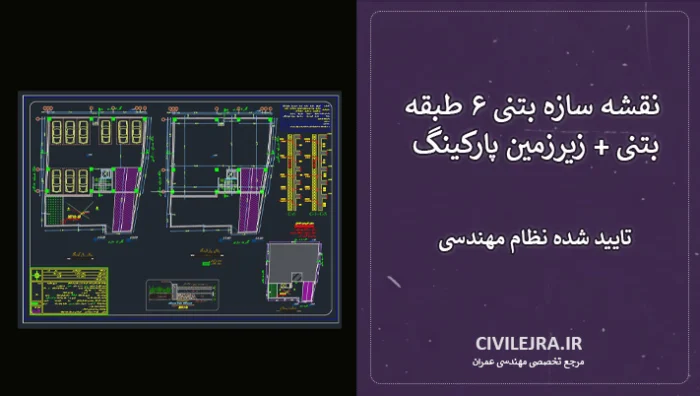

نقشه سازه بتنی ۶ طبقه بتنی + زیرزمین پارکینگ | تایید شده نظام مهندسی

نقشه سازه بتنی ۶ طبقه بتنی همراه با زیرزمین پارکینگ، یکی از کامل‌ترین نمونه‌های اجرایی است که هم‌اکنون در اختیار شماست. این پروژه به‌طور کامل اجرا شده و نقشه‌های آن مورد تایید سازمان نظام مهندسی قرار گرفته‌اند. اگر به دنبال یک مرجع دقیق برای طراحی، نظارت یا آموزش هستید، این پروژه می‌تواند انتخاب مطمئنی باشد.

مشخصات کلی پروژه سازه بتنی شش طبقه:

• ✅ نوع سازه: بتن‌آرمه

• ✅ تعداد طبقات: ۶ طبقه + یک زیرزمین پارکینگ

• ✅ نوع کاربری: مسکونی تک‌واحدی

• ✅ مساحت پلان: ۳۷۵ متر مربع

• ✅ تراکم ساخت: ۷۰٪

• ✅ امکانات: آسانسور، راه‌پله، عقب‌روی در طبقه ششم

• ✅ وضعیت: سازه اجراشده و تأیید شده توسط نظام مهندسی

محتوای نقشه‌ معماری پروژه

نقشه‌های معماری ارائه‌شده در این مجموعه، مطابق با مقررات ملی ساختمان تهیه شده و شامل موارد زیر است:

• پلان موقعیت و جانمایی ساختمان

• پلان مبلمان و اندازه‌گذاری کامل طبقات

• جزئیات اجرایی معماری (در و پنجره، دیوار، درز انقطاع و…)

• دو برش طولی و عرضی (A-A و B-B)

• نمای شمالی و جنوبی با طراحی دقیق

• جدول نازک‌کاری با مشخصات مصالح نهایی

محتوای نقشه سازه بتنی ۶ طبقه بتنی

این مجموعه، شامل تمامی نقشه‌های سازه‌ای یک ساختمان بتنی کامل و استاندارد است:

• اطلاعات ژئوتکنیکی و مشخصات خاک

• پلان فونداسیون گسترده با جزئیات آرماتورگذاری

• پلان ستون‌گذاری و پلان تیرها

• نقشه تیرریزی سقف‌ها و تیرچه‌ها

• جزئیات راه‌پله، دیوار برشی و درز انقطاع

• جداول لیستوفر میلگردها و برآورد بتن مصرفی

این نقشه‌ها برای چه کسانی مفید است؟

• ✔️ مهندسان طراح و محاسب ساختمان

• ✔️ ناظران و مجریان پروژه‌های ساختمانی

• ✔️ دانشجویان عمران و معماری برای تمرین و پروژه‌های درسی

• ✔️ دفاتر فنی شرکت‌های عمرانی

مزایای استفاده از این نقشه سازه بتنی ۶ طبقه بتنی :

• طراحی طبق آیین‌نامه بتن ایران (آبا) و مبحث نهم

• نقشه‌های اجرایی قابل استفاده در پرونده نظام مهندسی

• امکان بررسی دقیق فونداسیون، ستون، تیر و دیوارهای سازه‌ای

• مناسب برای تهیه برآورد هزینه و لیستوفر پروژه‌های مشابه
