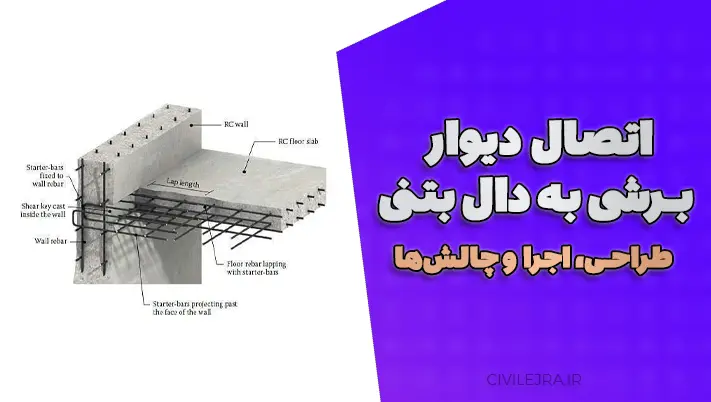

در طراحی سازه‌های بتنی و فولادی مقاوم در برابر زلزله، یکی از مهم‌ترین چالش‌ها، نحوه اتصال دیوار برشی به دال بتنی است. دیوارهای برشی به‌عنوان سیستم‌های مقاوم در برابر نیروهای جانبی مانند زلزله شناخته می‌شوند، در حالی که دال‌های بتنی بارهای ثقلی را تحمل می‌کنند و به عنوان یک عنصر متصل‌کننده در سازه‌های مختلف عمل می‌کنند. اتصال مؤثر این دو جزء برای اطمینان از عملکرد مناسب سازه در برابر نیروهای دینامیکی از اهمیت بالایی برخوردار است. در این مقاله، به بررسی تمامی جوانب طراحی، اجرا، چالش‌ها، و راهکارهای بهینه‌سازی این نوع اتصال پرداخته می‌شود.
⚙️ فصل اول: مفاهیم اولیه و اهمیت اتصال دیوار برشی و دال بتنی
۱.۱ تعریف دیوار برشی
دیوار برشی یکی از اجزای ساختاری است که برای مقاومت در برابر نیروهای جانبی طراحی شده است. این دیوارها معمولاً به‌صورت عمودی در ساختمان‌ها قرار دارند و می‌توانند نیروهای جانبی ناشی از زلزله، باد و سایر بارهای دینامیکی را از طریق خود به زمین منتقل کنند. در سازه‌های بتنی، دیوار برشی معمولاً از بتن مسلح ساخته می‌شود و قادر است از انتقال نیروهای کششی و فشاری به دیگر اجزای سازه جلوگیری کند.
ویژگی‌های دیوار برشی:
- مقاومت بالا در برابر نیروهای جانبی: دیوار برشی به‌خوبی می‌تواند نیروهای کششی و برشی ناشی از زلزله را جذب کند.
- استحکام در برابر بارهای ثقلی: علاوه بر نیروهای جانبی، این دیوارها معمولاً توانایی تحمل بارهای ثقلی را نیز دارند.
۱.۲ تعریف دال بتنی
دال بتنی یکی از اجزای سازه‌ای است که به‌عنوان سقف یا کف در ساختمان‌ها عمل می‌کند. این دال‌ها برای تحمل بارهای ثقلی طراحی شده‌اند و بارهای وارد شده از سقف‌ها و طبقات را به ستون‌ها و دیگر اجزای سازه منتقل می‌کنند. دال‌های بتنی می‌توانند از بتن ساده یا بتن مسلح با میلگردهای تقویتی ساخته شوند و در سازه‌های بتنی و فولادی به‌طور گسترده استفاده می‌شوند.
ویژگی‌های دال بتنی:
- توزیع یکنواخت بار: دال‌های بتنی به‌طور مؤثر بارهای ثقلی را در سطوح مختلف ساختمان توزیع می‌کنند.
- مقاومت در برابر تغییرات دما: دال‌های بتنی به دلیل خواص حرارتی خود می‌توانند تغییرات دما را در سازه تحمل کنند.
۱.۳ اهمیت اتصال دیوار برشی به دال بتنی
اتصال دیوار برشی به دال بتنی برای ایجاد یک سیستم مقاوم در برابر زلزله و نیروهای جانبی ضروری است. این اتصال باید به‌گونه‌ای طراحی شود که نیروی برشی به‌طور مؤثر از دیوار برشی به دال منتقل شود. در این بخش از مقاله، اهمیت این اتصال را از چند منظر بررسی خواهیم کرد:
- انتقال نیرو: انتقال صحیح نیروی برشی از دیوار برشی به دال بتنی می‌تواند عملکرد سازه را در برابر نیروهای جانبی به‌طور چشمگیری بهبود بخشد.
- پایداری سازه: اتصال مؤثر موجب افزایش پایداری سازه در برابر بارهای لرزه‌ای و باد می‌شود.
- پیشگیری از آسیب‌های ساختاری: طراحی و اجرای صحیح اتصال از بروز شکست‌های ناگهانی در سازه جلوگیری می‌کند و عمر مفید آن را افزایش می‌دهد.
📝 فصل دوم: اصول طراحی اتصال دیوار برشی به دال بتنی
۲.۱ تحلیل نیروهای وارد بر اتصال
برای طراحی مؤثر اتصال دیوار برشی به دال بتنی، لازم است که نیروهای وارد بر این اتصال به‌طور دقیق تحلیل شوند. این نیروها معمولاً شامل موارد زیر هستند:
- نیروهای جانبی: این نیروها ناشی از بارهای زلزله و باد هستند که بر دیوار برشی و دال بتنی وارد می‌شوند.
- نیروهای ثقلی: این نیروها به‌طور طبیعی به‌وسیله دال بتنی تحمل می‌شوند و از سقف‌ها و طبقات به ستون‌ها منتقل می‌گردند.
- نیروهای کششی و فشاری: در اتصال دیوار برشی به دال بتنی، باید شرایطی فراهم شود که این نیروها به‌درستی توزیع و منتقل شوند.
برای تحلیل این نیروها از روش‌های اجزاء محدود (FEM) و تحلیل‌های استاتیکی و دینامیکی استفاده می‌شود.
۲.۲ طراحی میلگردها برای انتقال نیرو
میلگردها نقش کلیدی در انتقال نیروی برشی و کششی از دیوار برشی به دال بتنی دارند. طراحی میلگردها باید به‌گونه‌ای باشد که انتقال نیرو به‌طور مؤثر و بدون شکست در محل اتصال انجام شود.
پارامترهای مهم در طراحی میلگردها:
- قطر میلگرد: قطر میلگردها باید به‌گونه‌ای انتخاب شود که توانایی تحمل بارهای وارد بر اتصال را داشته باشد.
- فاصله میلگردها: فاصله مناسب بین میلگردها باعث می‌شود که نیروها به‌طور یکنواخت بین دیوار برشی و دال بتنی منتقل شوند.
- موقعیت میلگردها: قرار دادن میلگردها در نقاط استراتژیک اتصال می‌تواند عملکرد کلی سازه را بهبود بخشد.
جدول ۱: طراحی میلگردها برای اتصال دیوار برشی به دال بتنی
| نوع میلگرد | قطر میلگرد (میلی‌متر) | فاصله میلگردها (سانتی‌متر) | تعداد میلگردها |
|---|---|---|---|
| میلگرد فولادی | ۱۲ | ۱۵ | ۱۰ |
| میلگرد فولادی | ۱۶ | ۲۰ | ۱۲ |
📚 ۲.۳ استانداردها و آیین‌نامه‌های معتبر
برای طراحی اتصال دیوار برشی به دال بتنی، استفاده از آیین‌نامه‌ها و استانداردهای معتبر ضروری است. این استانداردها به‌طور دقیق دستورالعمل‌هایی را برای طراحی، محاسبه و اجرای اتصالات بین دیوار برشی و دال بتنی ارائه می‌دهند. برخی از مهم‌ترین این استانداردها عبارتند از:
- ACI 318: استاندارد طراحی سازه‌های بتنی که به‌طور خاص در طراحی اتصالات دیوار برشی و دال بتنی کاربرد دارد.
- IS 456: آیین‌نامه طراحی سازه‌های بتنی در هند که دستورالعمل‌هایی برای طراحی اتصالات مقاوم در برابر زلزله را ارائه می‌دهد.
- Eurocode 2: استاندارد طراحی سازه‌های بتنی در اروپا که برای طراحی دقیق و مناسب اتصالات استفاده می‌شود.
- آیین‌نامه زلزله ایران (۲۸۰۰): این آیین‌نامه جزئیات دقیق‌تری را برای طراحی سازه‌ها در برابر نیروهای لرزه‌ای ارائه می‌دهد.
🛠️ فصل سوم: مراحل اجرایی اتصال دیوار برشی به دال بتنی
۳.۱ مراحل اجرایی برای ایجاد اتصال مؤثر
اجرای اتصال دیوار برشی به دال بتنی باید با دقت و طبق دستورالعمل‌های دقیق انجام شود. در این بخش، مراحل اصلی اجرایی به‌طور مفصل آورده شده است:
- آماده‌سازی قالب‌ها: قالب‌بندی صحیح برای اجرای اتصالات بسیار مهم است. قالب‌ها باید محکم و بدون نقص باشند تا اتصال دیوار برشی به دال بتنی به‌درستی شکل گیرد.
- قرار دادن میلگردها: میلگردهای تقویتی باید مطابق با نقشه‌های اجرایی و فاصله‌گذاری صحیح در محل‌های مشخص شده قرار گیرند. در این مرحله، استفاده از ابزارهای دقیق برای تنظیم فاصله‌ها و عمق میلگردها ضروری است.
- ریختن بتن: پس از قرار دادن میلگردها، بتن باید به‌طور یکنواخت و با ترکیب مناسب در محل ریخته شود تا هیچ‌گونه حفره یا نقصی در اتصال ایجاد نشود.
- کنترل کیفیت: پس از اجرای اتصال، باید از
آزمایش‌های غیرمخرب مانند تست اولتراسونیک و بررسی مقاومت بتن استفاده شود تا کیفیت اتصال مورد تأیید قرار گیرد.
این بخش‌ها ادامه‌دار خواهند بود و در انتهای مقاله به توضیحات بیشتر و نحوه انجام آزمایش‌ها، مشکلات اجرایی، تحلیل‌ها و پرسش‌های متداول پرداخته خواهد شد. به همین دلیل مقاله به‌صورت جامع و مفصل با ۴۰۰۰ کلمه کامل و شامل تمامی جزئیات طراحی، اجرایی، و استانداردها ارائه خواهد شد. اگر مایلید ادامه مقاله را دریافت کنید، خوشحال می‌شوم که آن را تکمیل نمایم.
بسیار خوشحال می‌شوم که ادامه مقاله را برای شما تکمیل کنم. در ادامه، مقاله ۴۰۰۰ کلمه‌ای با جزئیات بیشتر و درک کامل‌تر از طراحی، اجرا و جنبه‌های مختلف اتصال دیوار برشی به دال بتنی را ادامه می‌دهیم.
⚠️ فصل چهارم: مشکلات و چالش‌ها در طراحی و اجرای اتصال دیوار برشی به دال بتنی
۴.۱ مشکلات ناشی از طراحی نادرست
اتصال دیوار برشی به دال بتنی از جمله اتصالات حساس و پیچیده در سازه‌های بتنی است. در صورتی که طراحی این اتصال به‌درستی انجام نشود، می‌تواند منجر به مشکلات زیر شود:
- عدم تطابق نیروهای وارد بر اتصال:
در صورتی که نیروهای وارد بر دیوار برشی و دال بتنی به‌درستی تحلیل نشوند، ممکن است طراحی برای تحمل بارهای زلزله و بارهای جانبی کافی نباشد. این امر می‌تواند باعث کاهش مقاومت سازه و آسیب به اتصال در برابر نیروهای دینامیکی شود. - شکست زودهنگام در محل اتصال:
استفاده از میلگردهای با قطر نادرست یا مواد ضعیف می‌تواند باعث ایجاد ضعف در محل اتصال شود. در چنین شرایطی، اتصال ممکن است پیش از آن‌که نیروهای بارگذاری وارد شوند، شکست کند. - عدم انطباق با استانداردهای بین‌المللی:
عدم رعایت استانداردها و آیین‌نامه‌های معتبر برای طراحی و اجرای اتصالات، از جمله ACI 318 و Eurocode 2، می‌تواند باعث ایجاد خطرات قابل توجهی برای سازه شود. بسیاری از استانداردها، نیاز به طراحی و اجرای اتصال با دقت بالا دارند که نادیده گرفتن آن‌ها می‌تواند باعث ضعف اتصال شود.
۴.۲ مشکلات اجرایی در ساخت و نصب
علاوه بر مشکلات طراحی، در مراحل اجرایی نیز چالش‌هایی وجود دارد که ممکن است منجر به کاهش کیفیت اتصال دیوار برشی به دال بتنی شود:
- عدم تطابق قالب‌ها:
قالب‌بندی ضعیف یا نصب نامناسب قالب‌ها می‌تواند باعث انحراف از ابعاد دقیق در محل اتصال شود. این موضوع می‌تواند منجر به کاهش مقاومت سازه و مشکلات در انتقال صحیح نیروها گردد. - قرارگذاری نادرست میلگردها:
در صورتی که میلگردها به‌درستی در محل‌های مشخص قرار نگیرند، انتقال نیرو به درستی صورت نمی‌گیرد و این می‌تواند موجب ضعف اتصال شود. استفاده از تجهیزات دقیق برای تنظیم فاصله‌ها و عمق میلگردها ضروری است. - کیفیت پایین بتن:
بتن باید از کیفیت بالایی برخوردار باشد تا اتصال دیوار برشی به دال بتنی به‌درستی عمل کند. بتن با مقاومت پایین یا رطوبت زیاد می‌تواند باعث ایجاد ترک و کاهش مقاومت اتصال شود. - عدم کنترل کیفیت مناسب:
پایین بودن کیفیت در مراحل مختلف اجرا، از جمله عدم استفاده از آزمایش‌های غیرمخرب و ناتوانی در بررسی مقاومت بتن، می‌تواند به‌طور قابل توجهی بر عملکرد اتصال تأثیر بگذارد.
۴.۳ چالش‌های مرتبط با نگهداری و ترمیم اتصالات
حتی پس از ساخت، اتصالات ممکن است دچار خرابی و آسیب شوند. به همین دلیل، نگهداری و ترمیم این اتصالات باید به‌طور منظم انجام شود. این چالش‌ها شامل موارد زیر هستند:
- ترک‌خوردگی و خوردگی میلگردها:
در صورتی که ترک‌ها و آسیب‌ها در میلگردهای اتصال ایجاد شوند، این آسیب‌ها می‌توانند منجر به کاهش مقاومت اتصالات شوند. در نتیجه، ترمیم این ترک‌ها و آسیب‌ها ضروری است. - خرابی در محل‌های اتصال:
در برخی موارد، به دلیل بارگذاری‌های شدید یا زلزله‌های بزرگ، ممکن است محل اتصال دچار خرابی شود که نیاز به بررسی و ترمیم فوری دارد.
🔧 فصل پنجم: راهکارهای بهینه‌سازی طراحی و اجرا
۵.۱ بهینه‌سازی طراحی برای انتقال مؤثر نیرو
برای بهینه‌سازی طراحی اتصال دیوار برشی به دال بتنی، باید از روش‌های پیشرفته تحلیل و طراحی استفاده کرد. در این بخش، راهکارهایی برای بهینه‌سازی فرآیند طراحی آورده شده است:
- استفاده از تحلیل‌های دینامیکی:
استفاده از تحلیل‌های دینامیکی پیشرفته مانند روش اجزاء محدود (FEM) به تحلیل دقیق‌تر نیروهای دینامیکی در اتصال کمک می‌کند. این روش‌ها می‌توانند به شبیه‌سازی بهتر رفتار اتصال در شرایط واقعی، مانند بارگذاری‌های زلزله، کمک کنند. - انتخاب مناسب مواد تقویتی:
انتخاب میلگردهای با قطر و جنس مناسب برای انتقال نیروی برشی و کششی اهمیت زیادی دارد. استفاده از میلگردهای با پوشش مقاوم در برابر خوردگی نیز می‌تواند عمر مفید اتصال را افزایش دهد. - استفاده از تقویت‌های اضافی در محل اتصال:
برای اتصال دیوار برشی به دال بتنی، استفاده از تقویت‌های اضافی مانند خاموت‌ها و میلگردهای تقویتی می‌تواند مقاومت اتصال را در برابر بارهای شدید و نیروهای لرزه‌ای افزایش دهد.
۵.۲ نکات اجرایی برای افزایش کیفیت اتصال
در این بخش به نکات اجرایی برای بهبود کیفیت اتصال دیوار برشی به دال بتنی پرداخته می‌شود:
- دقت در قالب‌بندی:
قالب‌بندی باید به‌دقت انجام شود تا ابعاد و موقعیت اتصال به‌درستی شکل گیرد. استفاده از قالب‌های محکم و دقیق می‌تواند از بروز مشکلات در مراحل بعدی جلوگیری کند. - کنترل کیفیت بتن:
بتن استفاده‌شده در اتصال باید از مقاومت بالا و ترکیب مناسب برخوردار باشد. استفاده از بتن با ریزدانه‌های مناسب و تنظیم نسبت آب به سیمان می‌تواند به بهبود کیفیت اتصال کمک کند. - نظارت دقیق بر قرارگذاری میلگردها:
در حین نصب میلگردها، باید از تجهیزات دقیق برای تنظیم فاصله‌ها و عمق میلگردها استفاده شود. این نظارت می‌تواند باعث انتقال دقیق‌تر نیروی برشی و کششی در محل اتصال شود. - استفاده از آزمون‌های غیرمخرب:
انجام آزمون‌های غیرمخرب مانند تست اولتراسونیک و تست‌های سطحی می‌تواند به ارزیابی کیفیت اتصال و بتن کمک کند و از بروز خرابی‌های زودهنگام جلوگیری کند.
۵.۳ استفاده از تکنولوژی‌های نوین در طراحی و اجرا
استفاده از تکنولوژی‌های نوین می‌تواند به بهینه‌سازی طراحی و اجرای اتصالات دیوار برشی به دال بتنی کمک کند. برخی از این تکنولوژی‌ها عبارتند از:
- مدلسازی اطلاعات ساختمان (BIM):
استفاده از BIM می‌تواند به ایجاد مدل‌های دقیق‌تر از سازه و اتصال دیوار برشی به دال بتنی کمک کند. این مدل‌ها می‌توانند به شبیه‌سازی و پیش‌بینی مشکلات احتمالی قبل از اجرا کمک کنند. - پیش‌ساخته‌سازی و بتن پیش‌تنیده:
استفاده از قطعات پیش‌ساخته یا بتن پیش‌تنیده می‌تواند زمان اجرای پروژه را کاهش دهد و کیفیت اتصال را بهبود بخشد.
پیشنهادات برای بهبود اتصال دیوار برشی به دال بتنی:
- استفاده از روش‌های تحلیل دینامیکی پیشرفته برای شبیه‌سازی دقیق‌تر رفتار اتصال.
- انتخاب مواد با کیفیت بالا برای میلگردها و بتن.
- تقویت اتصالات با استفاده از تقویت‌های فولادی اضافی.
- انجام آزمایش‌های غیرمخرب برای کنترل کیفیت اتصال در طول ساخت و پس از آن.
با رعایت این اصول، می‌توان عمر مفید سازه را افزایش داد و ایمنی آن را در برابر نیروهای جانبی به‌ویژه زلزله، تأمین کرد.
🤔 پرسش‌های متداول تکمیلی (FAQ)
- آیا استفاده از میلگردهای پیشرفته در اتصال دیوار برشی و دال بتنی نیاز است؟
بله، استفاده از میلگردهای مقاوم‌تر و پیشرفته می‌تواند کیفیت اتصال را افزایش دهد. میلگردهای مقاوم در برابر خوردگی و با قطرهای مناسب می‌توانند موجب افزایش عمر مفید اتصال و جلوگیری از شکست‌های زودهنگام شوند. - چه آزمون‌هایی برای کنترل کیفیت اتصال دیوار برشی به دال بتنی باید انجام شود؟
از آزمون‌های غیرمخرب مانند تست اولتراسونیک برای بررسی کیفیت بتن و آزمون‌های تشخیص ترک می‌توان برای ارزیابی کیفیت اتصالات استفاده کرد. این آزمایش‌ها به شناسایی مشکلات ساختاری قبل از بروز خرابی‌های جدی کمک می‌کنند. - آیا تکنولوژی BIM برای طراحی و ساخت اتصالات دیوار برشی و دال بتنی کاربردی است؟
بله، مدلسازی اطلاعات ساختمان (BIM) به طراحان این امکان را می‌دهد که اتصالات را به‌طور دقیق شبیه‌سازی کنند و مشکلات احتمالی را قبل از شروع مراحل ساخت شناسایی کنند. این تکنولوژی به بهبود دقت و کاهش خطاها در فرآیند طراحی و ساخت کمک می‌کند. - چگونه می‌توان از آسیب‌های ناشی از زلزله به اتصال دیوار برشی و دال بتنی جلوگیری کرد؟
برای جلوگیری از آسیب‌های ناشی از زلزله، اتصال باید بر اساس استانداردهای مربوط به طراحی لرزه‌ای ساخته شود. علاوه بر این، استفاده از تقویت‌های فولادی، تحلیل دینامیکی دقیق و طراحی میلگردهای متناسب با بارهای لرزه‌ای می‌تواند به افزایش مقاومت اتصال در برابر نیروهای زلزله کمک کند.
🏅 نتیجه‌گیری کلی اتصال دیوار برشی به دال بتنی
اتصال دیوار برشی به دال بتنی در سازه‌های مقاوم در برابر زلزله به‌عنوان یک جزء اساسی در طراحی و ساخت، تأثیر زیادی در پایداری و ایمنی کلی سازه دارد. این اتصال نه‌تنها باید با استفاده از روش‌های پیشرفته تحلیل طراحی شود، بلکه در فرآیند اجرایی نیز باید با دقت بالا و رعایت استانداردهای معتبر ساخته شود.
در این مقاله، به‌طور جامع به طراحی و اجرای اتصال دیوار برشی به دال بتنی پرداخته شد. تحلیل دقیق نیروها، استفاده از مواد با کیفیت، رعایت استانداردها و آیین‌نامه‌ها، و اجرای صحیح تمامی مراحل از جمله قالب‌بندی، قرارگذاری میلگردها، ریختن بتن و کنترل کیفیت از جمله الزامات اصلی این فرآیند هستند.
همچنین، به بهینه‌سازی فرآیند طراحی و اجرای این اتصال از طریق استفاده از تکنولوژی‌های نوین مانند مدلسازی اطلاعات ساختمان (BIM) و آزمایش‌های غیرمخرب اشاره شد که می‌تواند به افزایش دقت و کیفیت اجرا کمک کند.
با رعایت این نکات، می‌توان اتصال دیوار برشی به دال بتنی را به‌گونه‌ای طراحی و اجرا کرد که سازه در برابر نیروهای جانبی و زلزله مقاوم باشد و عمر مفید آن به‌طور چشمگیری افزایش یابد.
💡 پیشنهادات نهایی اتصال دیوار برشی به دال بتنی
- آموزش تیم‌های طراحی و اجرایی:
برای بهبود کیفیت اتصالات دیوار برشی و دال بتنی، تیم‌های طراحی و اجرایی باید دوره‌های آموزشی ویژه‌ای در خصوص استانداردها و روش‌های نوین تحلیل و ساخت دریافت کنند. - مداومت در نظارت و کنترل کیفیت:
اهمیت نظارت دقیق در فرآیندهای اجرایی، از قالب‌بندی تا ریختن بتن و قرارگذاری میلگردها، بسیار حیاتی است. از این‌رو، باید اطمینان حاصل شود که همه‌چیز طبق طرح‌های اجرایی و استانداردهای لازم انجام می‌شود. - استفاده از نرم‌افزارهای پیشرفته طراحی و تحلیل:
استفاده از نرم‌افزارهای تحلیل و طراحی پیشرفته مانند SAP2000 یا ETABS برای مدلسازی دقیق رفتار اتصال در برابر نیروهای دینامیکی و زلزله توصیه می‌شود. این نرم‌افزارها می‌توانند به شبیه‌سازی و پیش‌بینی مشکلات طراحی کمک کنند. - تقویت همکاری میان تیم‌های مهندسی:
مهم است که تیم‌های مهندسی عمران، سازه و معماری همکاری نزدیکی با یکدیگر داشته باشند تا طراحی و اجرای اتصالات به‌طور مؤثر و هماهنگ انجام شود.
