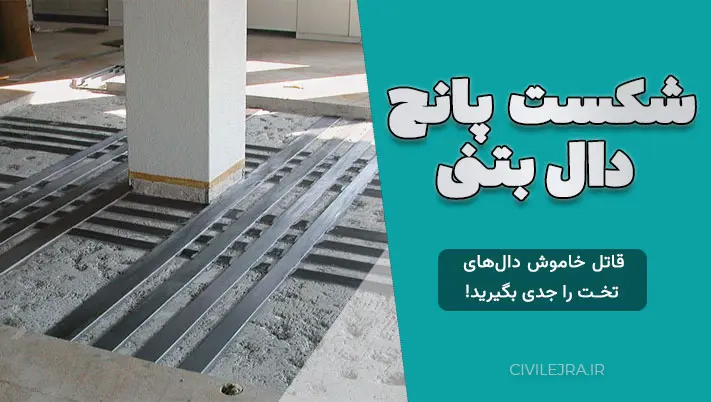

شکست پانچ دال بتنی | قاتل خاموش دال‌های تخت را جدی بگیرید!

شکست پانچ دال بتنی یکی از خطرناک‌ترین و در عین حال پنهان‌ترین تهدیدهایی است که ممکن است بدون هیچ‌گونه نشانه ظاهری، باعث فروپاشی کامل یک سازه شود. در حالی که اغلب مهندسان بر ترک‌های خمشی تمرکز دارند، این نوع گسیختگی برشی می‌تواند بدون هیچ ترک هشداردهنده‌ای رخ دهد و با یک فروپاشی ناگهانی، جان ساکنین را به خطر بیندازد. در این مطلب به بررسی دقیق علل، مکانیزم و راهکارهای پیشگیری از شکست پانچ دال بتنی خواهیم پرداخت.

شکست پانچ دال بتنی ؛ قاتل خاموش سازه‌های بتنی!

برش پانچ (Punching Shear) یکی از خطرناک‌ترین انواع شکست در دال‌های تخت است که می‌تواند بدون هیچ هشدار قبلی، منجر به فروپاشی ناگهانی سازه شود. در حالی که بسیاری از مهندسان روی ترک‌های خمشی تمرکز دارند، این نوع شکست اغلب نادیده گرفته می‌شود؛ در حالی‌که واقعیت آن است که در بسیاری از موارد، مهم‌ترین عامل گسیختگی دال‌ها، همین برش پانچ است.

📌 برش پانچ  یا شکست پانچ دال بتنی چیست؟

برش پانچ به نوعی از گسیختگی موضعی در دال‌های بتنی اطلاق می‌شود که زمانی اتفاق می‌افتد که نیروی متمرکز اطراف ستون‌ها از ظرفیت برشی دال فراتر می‌رود. در این حالت، یک مخروط برش در دال تشکیل شده و ناحیه‌ای از دال به همراه ستون، ناگهان به پایین کشیده می‌شود.

✅ این نوع شکست بدون تغییرشکل محسوس و ترک‌های هشداردهنده اتفاق می‌افتد.
✅ در صورت وقوع، کل دال در خطر فروپاشی پیشرونده قرار می‌گیرد.
✅ در شرایط زلزله، خطر برش پانچ به‌مراتب بیشتر خواهد بود.

⚠️ چرا به آن قاتل خاموش می‌گویند؟

برخلاف شکست‌های خمشی که با ترک‌های واضح و تغییرشکل‌های قابل مشاهده همراه هستند، برش پانچ کاملاً بدون علامت ظاهری اتفاق می‌افتد. دالی که ظاهراً هیچ مشکلی ندارد، ممکن است به‌دلیل یک خطای ساده در طراحی یا اجرا، به‌یکباره دچار فروپاشی شود.

💡 مکانیزم شکست پانچ دال بتنی چگونه است؟

در دال‌های تخت، بار ثقلی (مانند بار زنده، بار سقف، بار دیوار یا ستون بالا دستی) به ستون منتقل می‌شود. این بار به نوبه‌ی خود باید از طریق دال به ستون پایینی منتقل گردد. اما اگر:

• ضخامت دال کافی نباشد،
• آرماتورهای تقویتی به‌درستی در اطراف ستون اجرا نشده باشند،
• یا طراحی به‌درستی انجام نشده باشد،

نیروی برشی بیش از حد در اطراف ستون، منجر به گسیختگی می‌شود.

🔺 این گسیختگی معمولاً به شکل یک مخروط یا سطح قیفی‌شکل در اطراف ستون اتفاق می‌افتد.

📏 عوامل مؤثر بر مقاومت پانچ

1. ابعاد ستون: هر چه ستون کوچکتر باشد، خطر پانچ بیشتر است.
2. ضخامت دال: دال‌های نازک‌تر مقاومت برشی کمتری دارند.
3. میزان آرماتور اطراف ستون: آرماتورهای شعاعی یا برشی نقش مهمی دارند.
4. نوع بارگذاری: بارهای دینامیکی مانند زلزله یا ضربه، خطر شکست را افزایش می‌دهند.
5. وجود یا عدم وجود سرستون و کپستون: این عناصر با افزایش سطح تماس، مقاومت پانچ را بالا می‌برند.

🧮 معیارهای طراحی مقاومت برش پانچ

طبق مبحث نهم مقررات ملی ساختمان و آیین‌نامه‌هایی مثل ACI 318 و آیین‌نامه بتن ایران (آبا)، مقاومت پانچ از طریق مقایسه‌ی تنش برشی اعمال‌شده با ظرفیت برشی مجاز دال بررسی می‌شود.

• مقاومت برشی مجاز تابعی از f’c (مقاومت مشخصه بتن)، ضخامت مؤثر دال (d) و محیط بحرانی پانچ (bo) است.
• آرماتورگذاری برشی (مثلاً میلگردهای خم یا مستقیم اطراف ستون) می‌تواند ظرفیت را افزایش دهد.

🔧 راهکارهای پیشگیری از برش پانچ

مقابله با برش پانچ فقط با “اضافه کردن آرماتور” حل نمی‌شود! باید مجموعه‌ای از تدابیر طراحی و اجرایی رعایت شود:

✅ راهکارهای طراحی:

• استفاده از سرستون (Capital) یا کپستون (Drop Panel) برای افزایش سطح تماس.
• طراحی دقیق آرماتورهای برشی اطراف ستون.
• افزایش ضخامت دال در مناطق حساس.
• انتخاب نسبت مناسب بین بار و ابعاد ستون.
• در نظر گرفتن شرایط بارهای زلزله یا دینامیکی.

✅ راهکارهای اجرایی:

• نظارت دقیق بر نحوه آرماتوربندی اطراف ستون.
• دقت در ویبره، بتن‌ریزی و قالب‌بندی در اطراف ستون.
• کنترل کیفیت بتن به‌ویژه در اطراف ناحیه پانچ.
• جلوگیری از تمرکز بار در محل ستون با تغییر در چیدمان معماری.

🔍 تجربه‌های واقعی؛ عبرت‌هایی از شکست

در بسیاری از پروژه‌ها، شکست دال به دلیل برش پانچ، بعد از بهره‌برداری اتفاق افتاده است. برای مثال:

• در یک پارکینگ طبقاتی، دالی که بار دیوار را مستقیماً تحمل می‌کرد، بدون هیچ ترک یا هشدار اولیه، دچار شکست شد.
• در برخی پروژه‌ها، استفاده از قالب‌بندی دقیق و ظاهر صاف دال، مهندسین را فریب داده، در حالی‌که آرماتورهای برشی در اطراف ستون‌ها به‌درستی اجرا نشده بودند.

📌 این یعنی: ظاهر خوب بتن، نشانه طراحی یا اجرای صحیح نیست!

📚 منابع مورد استفاده برای طراحی مقاومت پانچ

برای طراحی و کنترل مقاومت پانچ دال‌های تخت، منابع زیر پیشنهاد می‌شوند:

• مبحث نهم مقررات ملی ساختمان
• آیین‌نامه بتن ایران (آبا)
• ACI 318 (آخرین ویرایش)
• جزوه سازه‌های بتن‌آرمه دکتر مستوفی نژاد
• کتاب طراحی سازه‌های بتن آرمه دکتر شاپور طاحونی
• نرم‌افزارهای طراحی مثل ETABS (برای کنترل اتوماتیک پانچ ستون‌ها)

❗ مقایسه با آیین‌نامه

در مبحث نهم و آبا، ضوابط مربوط به پانچ معمولاً بر اساس حداقل‌ها ارائه شده. اما در شرایط واقعی پروژه، به‌ویژه در مناطق زلزله‌خیز یا پروژه‌های خاص (هتل‌ها، بیمارستان‌ها، مراکز خرید) باید:

از قضاوت مهندسی و احتیاط عملی بیشتر استفاده کرد.

🧠 نکاتی برای مهندسین اجرایی و ناظر

1. ستون‌های وسط سازه در معرض بیشترین خطر پانچ هستند.
2. افزایش ضخامت دال در اطراف ستون (حداقل ۱۰ تا ۲۰ درصد) بسیار مؤثر است.
3. استفاده از آرماتورهای دوبل در اطراف ستون را در نظر بگیرید.
4. در طراحی برای زلزله، به برش دینامیکی توجه ویژه داشته باشید.

🌍 تأثیر زلزله بر شکست پانچ؛ خطر واقعی در مناطق لرزه‌خیز

یکی از مهم‌ترین شرایطی که خطر برش پانچ را تشدید می‌کند، وقوع زلزله است. چرا؟

✅ در زلزله، بارهای وارده به‌صورت دینامیکی و چندجهته منتقل می‌شوند.
✅ افزایش لحظه‌ای نیروی برشی در اطراف ستون‌ها رخ می‌دهد.
✅ اگر دال از قبل تحت تنش باشد، کوچک‌ترین تحریک لرزه‌ای می‌تواند آن را به آستانه‌ی گسیختگی برساند.

در مناطقی مثل تهران، کرج، تبریز، مشهد یا اهواز که در پهنه‌های با خطر نسبی زیاد زلزله قرار دارند، بی‌توجهی به جزئیات مقاوم‌سازی پانچ مساوی با فاجعه است.

📌 حتی اگر سازه به‌درستی برای بارهای ثقلی طراحی شده باشد، اما در برابر ترکیب بارهای جانبی (مثل زلزله + بار زنده) از برش پانچ محافظت نشده باشد، پایداری آن تضمین نخواهد شد.

🧰 تقویت دال‌های موجود در برابر برش پانچ؛ چه‌کار می‌توان کرد؟

در پروژه‌هایی که دال اجرا شده اما احتمال ضعف برش پانچ وجود دارد، چند راهکار عملی برای افزایش مقاومت وجود دارد:

۱. کاشت میلگردهای برشی در اطراف ستون‌ها

• با استفاده از چسب‌های اپوکسی و تجهیزات تخصصی

• استفاده از میلگردهای U شکل یا مستقیم با عمق مهاری کافی

۲. افزودن تیر یا سرستون پس از اجرا

• با افزایش سختی و سطح تماس، توزیع برش بهبود می‌یابد.

• نیازمند بررسی دقیق سازه‌ای و محاسبه مجدد بارگذاری است.

۳. استفاده از FRP یا ژاکت فولادی

• سیستم‌های کامپوزیتی مثل FRP می‌توانند مقاومت موضعی را افزایش دهند.

• ژاکت‌های فولادی اطراف ستون هم گزینه‌ی مناسبی هستند، هرچند اجرای آن در دال‌های پایین‌سقف دشوارتر است.

📐 نکات اجرایی ریز اما حیاتی برای جلوگیری از شکست پانچ دال بتنی

۱. حتماً در طراحی اجرایی، میلگردهای برشی به‌صورت محصورکننده ستون در محیط بحرانی تعریف شوند، نه فقط چند میلگرد افقی ساده.

۲. دقت کنید که ویبره زیاد در اطراف ستون ممکنه باعث جمع‌شدن سنگدانه‌ها و کاهش مقاومت برشی موضعی بشه.

۳. استفاده از قالب‌بندی دقیق اطراف ستون و جلوگیری از نشت شیره بتن از افت کیفیت و حفره‌های ریز جلوگیری می‌کنه.

۴. در هنگام اجرا، آرماتورهای برشی باید دقیقاً در محل طراحی‌شده قرار گیرند. جابه‌جایی چند سانتی‌متر می‌تونه کل طراحی رو بی‌اثر کنه.

📊 مطالعات موردی و درس‌هایی از پروژه‌های واقعی

در یک پروژه ساختمانی در جنوب تهران، ستون میانی یک طبقه به دلیل عدم وجود سرستون و اجرای ناقص آرماتورهای برشی، در کمتر از دو سال از بهره‌برداری دچار گسیختگی شد. دال به‌صورت ناگهانی اطراف ستون نشست کرده بود، در حالی که تا چند روز قبل هیچ ترک خاصی هم دیده نمی‌شد.

🧠 بررسی کارشناسی نشون داد که میلگردهای U شکل اطراف ستون، در مرحله‌ی اجرا به‌صورت کامل قرار داده نشده بودن و ناظر هم این موضوع رو کنترل نکرده بود.

این تجربه نشان می‌دهد که:

“دقت در اجرا، به‌اندازه‌ی طراحی مهم است و نظارت مؤثر، خط اول دفاع در برابر فاجعه است.”

📌 چک‌لیست سریع کنترل مقاومت برش پانچ دال تخت:

✅ جمع‌بندی نهایی؛ به دال‌های تخت، با احتیاط نگاه کن!

• برش پانچ از آن دست شکست‌هایی است که نه دیده می‌شود، نه احساس می‌شود، اما سازه را به نابودی می‌کشاند.

• رعایت آیین‌نامه، شرط لازم هست اما کافی نیست؛ قضاوت مهندسی و دقت اجرایی، کلید پایداری است.

• به‌ویژه در پروژه‌های مهم، استفاده از سرستون، آرماتورهای برشی دقیق، و طراحی مقاوم در برابر زلزله، حیاتی است.

❓ سوالات متداول درباره شکست پانچ دال بتنی

۱. آیا تمام دال‌های تخت در معرض خطر پانچ هستند؟
خیر، اما دال‌هایی که ضخامت کمی دارند یا فاقد سرستون و آرماتور برشی مناسب هستند، در معرض خطر بیشتری قرار دارند.

۲. در نرم‌افزار ETABS چگونه کنترل پانچ انجام می‌شود؟
با تعریف ستون و تنظیم ضخامت دال، نرم‌افزار به‌صورت خودکار مقدار نیروهای برشی و ظرفیت پانچ را بررسی و هشدار می‌دهد.

۳. استفاده از سرستون چقدر در مقاومت پانچ مؤثر است؟
بسیار مؤثر است. سرستون سطح تماس بین دال و ستون را افزایش داده و فشار را پخش می‌کند.

۴. آیا در دال‌هایی که فقط آرماتور خمشی دارند، خطر پانچ وجود دارد؟
بله، در صورت بارگذاری متمرکز یا زلزله، احتمال شکست وجود دارد حتی اگر ترک‌خمش دیده نشود.

۵. چگونه می‌توان مطمئن شد که اجرای دال مطابق طراحی پانچ انجام شده است؟
با نظارت دقیق بر محل آرماتورها، اجرای صحیح آرماتورهای برشی و کنترل بتن‌ریزی در اطراف ستون.

📍 نتیجه‌گیری؛ قضاوت مهندسی، فراتر از آیین‌نامه

در طراحی دال‌های تخت، توجه به برش پانچ باید یکی از اولویت‌های اصلی مهندس طراح، ناظر و مجری باشد. حتی اگر آیین‌نامه حداقل‌هایی را تعیین کرده باشد، شرایط خاص پروژه، زلزله‌خیزی منطقه، و بهره‌برداری از ساختمان باید در تصمیم‌گیری نهایی لحاظ شود.
