انتخاب سیستم باربر ثقلی مهم‌ترین مرحله در طراحی سازه‌های بتن‌آرمه به‌شمار می‌آید. این انتخاب بر عملکرد سازه در برابر بارهای ثقلی، کنترل خیز سقف، هزینه اجرای پروژه و ایمنی کلی ساختمان تأثیر مستقیم دارد. آشنایی با انواع سقف‌های بتنی و ضوابط آیین‌نامه‌ای، به مهندسان کمک می‌کند تا تصمیمی آگاهانه و دقیق در انتخاب سیستم مناسب برای هر پروژه اتخاذ کنند.
🔎 بررسی دقیق سیستم‌های رایج باربر ثقلی
در ادامه، انواع رایج سقف‌های بتنی در ایران بررسی شده و کاربرد، مزایا و محدودیت‌های هر کدام آورده شده است:

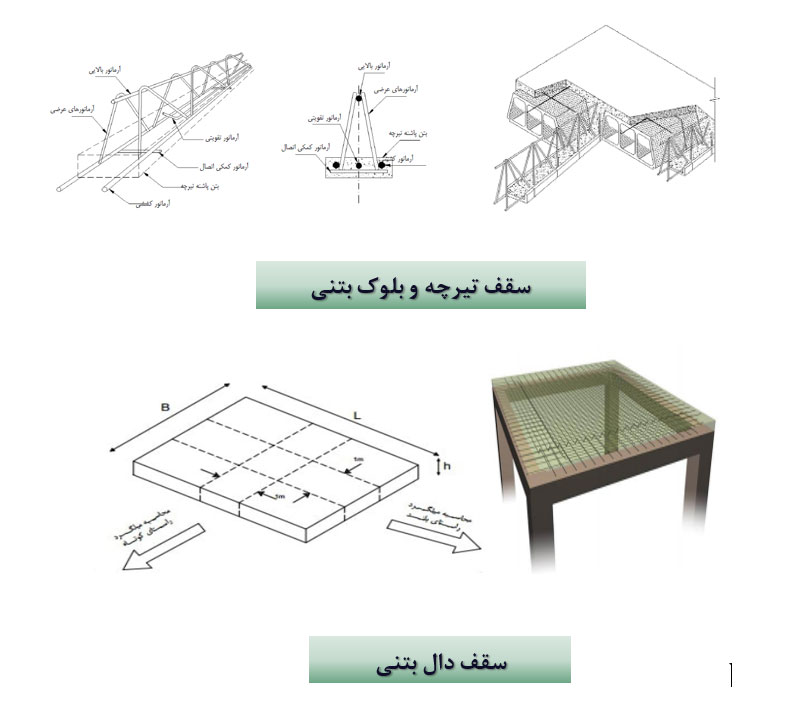

۱. سقف تیرچه و بلوک
-
مناسب برای ساختمان‌های مسکونی تا ۵ طبقه.
-
اجرای آسان، مصالح در دسترس، نیروی کار آشنا.
-
محدودیت در دهانه (حداکثر ۷ متر).
-
عدم مقاومت کافی در برابر نیروهای جانبی، مناسب فقط برای بار ثقلی.
-
کنترل خیز در تیرچه‌ها نیازمند توجه ویژه است.
۲. دال بتنی درجا (یک‌طرفه یا دوطرفه)
-
مقاومت و صلبیت بسیار بالا.
-
پخش بار یکنواخت‌تر در مقایسه با تیرچه‌بلوک.
-
مناسب برای ساختمان‌هایی که نیاز به دیافراگم صلب دارند.
-
سنگین‌تر و نیازمند قالب‌بندی و آرماتوربندی دقیق.
-
دهانه مناسب تا حدود ۹ تا ۱۰ متر.

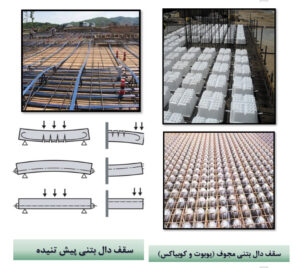

۳. دال پیش‌تنیده
-
عملکرد بسیار عالی در دهانه‌های بلند.
-
کاهش وزن مرده به دلیل کاهش ضخامت دال.
-
هزینه اولیه بیشتر اما در پروژه‌های خاص مقرون‌به‌صرفه.
-
مناسب برای ساختمان‌های تجاری، بیمارستان‌ها، پارکینگ‌های طبقاتی.
-
نیازمند تیم اجرایی متخصص و دستگاه‌های خاص.
۴. سقف مجوف یوبوت و کوبیاکس
-
امکان اجرای دهانه‌های ۱۰ تا ۱۵ متری.
-
کاهش مصرف بتن و وزن سازه.
-
مناسب برای پلان‌های آزاد و بدون ستون میانی.
-
نیازمند طراحی دقیق و تیم مجرب.
-
رعایت دقیق ضوابط آیین‌نامه‌ای بسیار حیاتی است.
📐 معیارهای اصلی در انتخاب سیستم باربر ثقلی سازه‌های بتن‌آرمه
انتخاب سقف به هیچ‌وجه سلیقه‌ای نیست. پارامترهای اصلی شامل موارد زیر هستند:
| عامل | تأثیر |
|---|---|
| دهانه بین تکیه‌گاه‌ها | مهم‌ترین عامل در انتخاب نوع سقف |
| کاربری ساختمان | بیمارستان، تجاری، مسکونی، پارکینگ و… |
| بارهای وارده (زنده و مرده) | هرچه بار بیشتر، نیاز به سیستم قوی‌تر |
| اقتصاد پروژه | بودجه در دسترس، هزینه اجرایی، طول زمان اجرا |
| دشواری اجرا | دسترسی به نیروی فنی و تجهیزات اجرایی |
🔧 محاسبه ضخامت سقف و اهمیت کنترل خیز
یکی از دغدغه‌های مهم در طراحی سقف‌ها، محاسبه صحیح ضخامت آن است. اگر ضخامت سقف کم در نظر گرفته شود، ممکن است سقف در طول زمان دچار خیز بیش‌ازحد مجاز گردد که به مرور باعث ترک خوردن دیوارها، نازیبایی، آسیب به تاسیسات یا حتی تخریب موضعی می‌شود.
💡 ضوابط آیین‌نامه‌ای مرتبط با انتخاب سیستم باربر ثقلی:
-
اگر ضخامت سقف بیش از حداقل مجاز باشد، نیاز به کنترل خیز در مراحل ابتدایی طراحی وجود ندارد.
-
در غیر این صورت باید تحلیل خیز بر اساس بارگذاری انجام شود.
📌 ضخامت پیشنهادی آیین‌نامه‌ای (حدودا):
-
دال یک‌طرفه: دهانه / ۱۸
-
دال دوطرفه: دهانه / ۲۵
-
تیرچه‌بلوک: براساس جدول‌ها و کنترل خیز تیرچه
✳️ توجه: استفاده از پارتیشن یا دیوارهای حساس متصل به سقف، استفاده از این مجوز بدون کنترل خیز را محدود می‌کند.
📊 مقایسه انواع سیستم باربر ثقلی در سقف‌های بتنی
| نوع سقف | حداکثر دهانه اقتصادی | مزیت اصلی | محدودیت |
|---|---|---|---|
| تیرچه‌بلوک | ۷ متر | اجرای سریع و اقتصادی | خیز بالا، مناسب نبودن برای لرزه‌پذیری |
| دال درجا | ۹ تا ۱۰ متر | صلبیت بالا | وزن زیاد، زمان‌بر بودن اجرا |
| یوبوت / کوبیاکس | تا ۱۵ متر | کاهش بار مرده، دهانه زیاد | نیازمند تیم اجرایی متخصص |
| پیش‌تنیده | ۱۵ متر و بیشتر | کنترل خیز عالی، عملکرد سازه‌ای بالا | هزینه و پیچیدگی بالا |
❓ سوالات متداول (FAQ) انتخاب سیستم باربر ثقلی
✅ چگونه سیستم سقف مناسب برای پروژه خود را انتخاب کنیم؟
با توجه به دهانه، بارگذاری، نوع کاربری و شرایط اجرایی تصمیم‌گیری می‌شود.
✅ آیا می‌توان برای دهانه ۱۲ متری از سقف تیرچه‌بلوک استفاده کرد؟
خیر. سقف تیرچه‌بلوک برای دهانه بیش از ۷ متر مناسب نیست. استفاده در دهانه‌های بلند خطر خیز زیاد و شکست را به‌همراه دارد.
✅ در چه صورت می‌توان از محاسبه خیز سقف صرف‌نظر کرد؟
اگر ضخامت سقف بیش از مقدار پیشنهادی آیین‌نامه باشد، ساختمان متعارف و بدون عناصر حساس باشد.
تهیه‌کننده: مهندس علیرضا المکچی
منبع: کانال آموزش‌های مهندسی عمران
