توضیحات

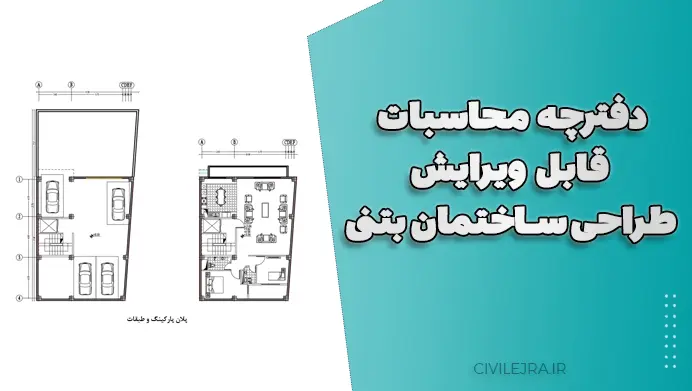

دفترچه محاسبات قابل ویرایش طراحی ساختمان بتنی یکی از مهم‌ترین منابع آموزشی و کاربردی برای دانشجویان و مهندسان عمران است. در این پروژه، طراحی کامل یک ساختمان مسکونی در شهر جدید سهند انجام شده و تمام محاسبات سازه‌ای مطابق با آیین‌نامه‌های معتبر و مقررات ملی ساختمان تنظیم گردیده است.
داشتن یک پروژه کامل و قابل ویرایش، علاوه بر صرفه‌جویی در زمان، به دانشجویان کمک می‌کند روند طراحی واقعی ساختمان بتنی را گام به گام درک کنند و از آن به عنوان یک مرجع آموزشی و حتی پروژه آماده ارائه استفاده کنند.
مشخصات کلی ساختمان
در این پروژه یک ساختمان مسکونی پنج‌طبقه بدون زیرزمین طراحی شده است:
- کاربری ساختمان: مسکونی
- مساحت کل زیربنا: ۷۵۰ مترمربع
- ابعاد زمین: ۲۱.۵ × ۱۱.۵ متر
- ابعاد ساختمان: ۱۳.۹۸ × ۱۰.۹۸ متر
- تعداد طبقات: ۵ طبقه روی زمین
- تعداد طبقات زیرزمین: ندارد
این اطلاعات پایه‌ای، مسیر طراحی سازه را مشخص می‌کند و نقش مهمی در انتخاب سیستم باربر ثقلی، باربر جانبی و ابعاد اجزای سازه‌ای دارد.
مشخصات مصالح و اجزای سازه‌ای
یکی از بخش‌های کلیدی هر دفترچه محاسبات، معرفی مصالح مصرفی است. در این پروژه:
- اسکلت: بتن مسلح
- سیستم سقف: تیرچه بتنی + بلوک پلی‌استایرین با ضخامت ۳۰ سانتی‌متر
- دیوارهای خارجی و داخلی: بلوک پوکه‌ای (پرلیت، لیکا و مشابه آن)
- بتن فونداسیون، ستون‌ها و دیوارها: f’c = 25 MPa
- میلگردهای طولی: S400
- میلگردهای عرضی و میلگرد سقف: S340
- کف‌سازی همکف: بتن با پوکه صنعتی (لیکا) و سیمان
- کف‌سازی طبقات: بتن سبک هوادار (فوم بتن)
- کف‌فرش همکف و طبقات: سرامیک
- کف‌سازی پشت‌بام: بتن با پوکه صنعتی + ایزوگام
- نما: آجر پلاک و سنگ
- دیوارها: ضخامت ۱۵ سانتی‌متر با مهار وال‌پست و میلگرد بستر
- پلکان: مطابق آیین‌نامه ۲۸۰۰، به صورت جداسازی‌شده از سازه
این جزئیات نشان می‌دهد که پروژه کاملاً مطابق با شرایط واقعی یک ساختمان مسکونی شهری طراحی شده است.
معیارهای طراحی و آیین‌نامه‌ها
در دفترچه محاسبات، طراحی سازه‌ای بر اساس مراجع معتبر داخلی و بین‌المللی انجام شده است:
- مقررات ملی ساختمان ایران
- آیین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد ۲۸۰۰)
- ACI برای طراحی بتن مسلح
- مباحث ۶، ۷، ۹ و ۱۰ مقررات ملی مربوط به بارگذاری، پی، سازه‌های بتن‌آرمه و سازه‌های فولادی
استفاده از این منابع باعث می‌شود پروژه کاملاً استاندارد و قابل استناد باشد.
مراحل بارگذاری و تحلیل
در این پروژه تمامی مراحل بارگذاری، مدل‌سازی، تحلیل و طراحی انجام شده است:
- بار مرده: شامل وزن اجزای سازه‌ای، دیوارها، کف‌سازی و پوشش‌ها
- بار زنده: مطابق کاربری مسکونی
- بار جانبی زلزله: بر اساس آیین‌نامه ۲۸۰۰ و شرایط شهر جدید سهند
- مدل‌سازی سازه: با نرم‌افزار ETABS
- تحلیل و طراحی کامپیوتری: اعضای سازه‌ای (ستون‌ها، تیرها، دیوارها)
- طراحی دستی اعضا: کنترل صحت نتایج نرم‌افزار
- ترکیب بارها: مطابق آیین‌نامه بارگذاری ساختمان‌ها
- کنترل زمان تناوب سازه: مقایسه با ۱.۲۵ برابر زمان تناوب تجربی
- کنترل دریفت بین‌طبقه‌ای جهت اطمینان از پایداری در برابر زلزله
طراحی فونداسیون
فونداسیون به روش مدل‌سازی در نرم‌افزار SAFE تحلیل و طراحی شده است.
مراحل انجام کار:
- آماده‌سازی ورودی‌های SAFE
- اعمال بارهای انتقالی از سازه
- طراحی پی گسترده بر اساس ظرفیت باربری خاک
- کنترل نشست و پایداری
ویژگی فایل قابل ویرایش
یکی از مزیت‌های مهم این پروژه این است که دفترچه محاسبات در قالب Word ارائه شده و کاملاً قابل ویرایش است.
این ویژگی به شما کمک می‌کند:
- جزئیات پروژه را تغییر دهید
- اطلاعات کارفرما یا موقعیت پروژه را شخصی‌سازی کنید
- محاسبات را مطابق با شرایط جدید اصلاح کنید
- از آن برای پروژه‌های دانشگاهی یا کاری خود استفاده کنید
مزایای دانلود این دفترچه محاسبات قابل ویرایش طراحی ساختمان بتنی
- جامع بودن: شامل مشخصات کامل ساختمان، مصالح، سیستم سازه‌ای و بارگذاری‌ها
- قابل ویرایش بودن: امکان تغییر و تطبیق با پروژه‌های مشابه
- استاندارد بودن: مطابق با آیین‌نامه‌ها و مقررات ملی ساختمان
- کاربردی بودن: مناسب برای دانشجویان، مهندسان تازه‌کار و حتی دفاتر طراحی
- صرفه‌جویی در زمان: آماده استفاده و قابل ارائه به عنوان پروژه درسی
جمع‌بندی
اگر به دنبال یک دفترچه محاسبات کامل، استاندارد و قابل ویرایش برای طراحی ساختمان بتنی هستید، این پروژه گزینه‌ای عالی است. شما می‌توانید علاوه بر یادگیری مراحل طراحی سازه، از این فایل به عنوان یک پروژه آماده دانشگاهی یا مرجع طراحی استفاده کنید.
با دانلود این پروژه، به مجموعه‌ای جامع شامل مشخصات کلی، مصالح، بارگذاری‌ها، تحلیل و طراحی دستی و نرم‌افزاری، طراحی فونداسیون و حتی جزئیات اجرایی دسترسی خواهید داشت.
