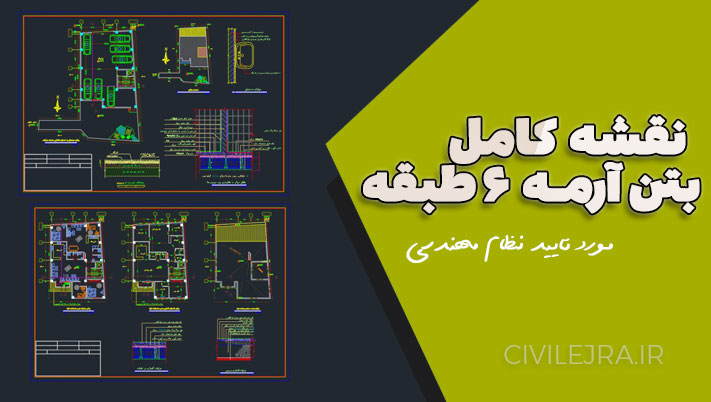

نقشه کامل سازه و معماری بتن‌آرمه ۶ طبقه یکی از فایل‌های اجرایی ارزشمند برای دانشجویان، مهندسان محاسب و دفاتر فنی است. این پروژه که مطابق با الزامات نظام مهندسی طراحی و اجرا شده، شامل تمامی پلان‌های معماری و سازه‌ای برای یک ساختمان ۶ طبقه بتن‌آرمه با کاربری مسکونی است.
🧱 مشخصات کلی نقشه کامل سازه و معماری بتن‌آرمه ۶ طبقه
- نوع سازه: بتنی
- تعداد طبقات: ۶ طبقه (دو طبقه اول دو واحدی + چهار طبقه بعدی تک‌واحدی)
- نوع فونداسیون: نواری
- مساحت هر طبقه: ۳۳۰ متر مربع
- پلان تیپ: مستطیلی با جانمایی مناسب راه‌پله و آسانسور
- موقعیت اجرا: اجرا شده در ایران و تأیید شده توسط سازمان نظام مهندسی
📐 محتوای نقشه معماری
نقشه‌های معماری این پروژه با دقت بالا و توجه به الزامات اجرایی طراحی شده‌اند و شامل موارد زیر می‌باشد:
- پلان موقعیت و سایت پلان کامل
- پلان مبلمان و اندازه‌گذاری طبقات
- پلان راه‌پله و آسانسور
- برش A-A و B-B برای نمایش دقیق مقاطع
- دتایل‌های اجرایی کامل شامل کف‌سازی، دیوارچینی و پوشش
- نمای جنوبی با طراحی اجرایی
- جدول نازک‌کاری با جزئیات کامل مصالح و اجرا
- درز انقطاع و فواصل مجاز بین ساختمان‌ها
🏗️ محتوای نقشه سازه‌ای
نقشه‌های سازه‌ای این پروژه بر اساس آیین‌نامه‌های ملی طراحی و تهیه شده‌اند و برای اجرا کاملاً آماده هستند:
- پلان فونداسیون نواری با جزئیات آرماتوربندی
- پلان ستون‌ها و سایزبندی دقیق مقاطع
- پلان تیرریزی طبقات همراه با ابعاد و فواصل دهانه‌ها
- پلان تیرها و جهت‌دهی صحیح بارهای سقف
- دتایل اجرایی راه‌پله و اتصال به تیرها
- جزئیات دیوار برشی، تیرچه‌ها، کنسول‌ها و تیرهای پیرامونی
- نمایش دقیق محل‌های اجرای درز انقطاع و نوارهای جمع‌آوری نیرو
📥 این نقشه کامل سازه و معماری بتن‌آرمه ۶ طبقه برای چه کسانی مفید است؟
- دانشجویان معماری و عمران برای پروژه‌های درسی یا پایان‌نامه
- مهندسین محاسب برای الگوگیری در طراحی واقعی
- دفاتر فنی برای استفاده در پروژه‌های اجرایی مشابه
- متقاضیان آزمون نظام مهندسی برای تمرین تحلیل سازه و معماری
⭐ مزایای این نقشه کامل سازه و معماری بتن‌آرمه ۶ طبقه
✅ سازه واقعی و اجراشده
✅ طراحی تأییدشده نظام مهندسی
✅ فایل آماده برای استفاده فوری
✅ قابل ویرایش و ارائه در پروژه‌های دانشگاهی
✅ پوشش کامل معماری و سازه در یک بسته
💬 سوالات متداول
۱. آیا این نقشه‌ها مطابق آیین‌نامه‌های ایران تهیه شده‌اند؟
بله، طراحی سازه و معماری مطابق با مبحث نهم، ششم و مقررات ملی ساختمان انجام شده است.
۲. آیا می‌توان از این فایل در پروژه واقعی استفاده کرد؟
بله، این نقشه‌ها در یک پروژه اجرایی واقعی استفاده شده‌اند و مورد تایید نظام مهندسی هستند.
۳. آیا فایل‌ها قابل ویرایش هستند؟
بله، فایل‌ها به‌صورت DWG و قابل ویرایش در نرم‌افزار اتوکد هستند.
۴. آیا پلان‌ها شامل برش و نما نیز هستند؟
بله، دو برش کامل و نمای جنوبی در نقشه‌ها موجود است.
