توضیحات

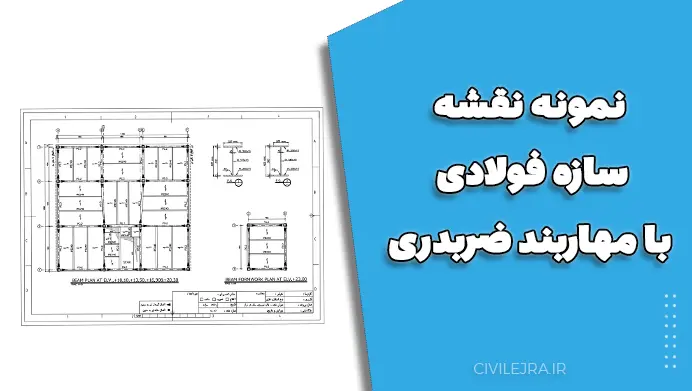

نمونه نقشه سازه فولادی با مهاربند ضربدری یکی از پرکاربردترین فایل‌های اجرایی در پروژه‌های عمرانی است که به مهندسان عمران و طراحان سازه کمک می‌کند تا سیستم باربر جانبی مناسب و اقتصادی را برای ساختمان‌های فولادی انتخاب کنند. در این مجموعه، نقشه‌های کامل معماری، سازه و جزئیات اجرایی قرار گرفته تا بتوانید از آن به‌عنوان مرجع طراحی و یا الگوی ترسیمی در پروژه‌های واقعی خود استفاده کنید.
📘 معرفی پروژه و فایل‌های موجود در مجموعه
در این مجموعه، نقشه‌های سازه فولادی با سیستم مهاربند ضربدری (X-Bracing) برای یک ساختمان چند طبقه طراحی شده‌اند. کلیه فایل‌ها با رعایت ضوابط آیین‌نامه‌های ایران از جمله مبحث دهم مقررات ملی ساختمان و استاندارد ۲۸۰۰ ویرایش چهارم تهیه گردیده‌اند.
فایل‌های موجود در این پکیج:
- فایل اتوکد کامل سازه فولادی (نقشه تیر، ستون، بادبند، فونداسیون)
- فایل نقشه‌های اجرایی جزئیات اتصالات بادبند ضربدری
- پلان‌های ستون‌گذاری، تیرریزی و فونداسیون
- نقشه جزئیات صفحه ستون‌ها و بیس پلیت‌ها
- برگه دفترچه محاسبات (PDF)
- فایل‌های کمکی طراحی با نرم‌افزار ETABS و SAFE
🧰 ویژگی‌های برجسته این نقشه سازه فولادی
- ✅ طراحی دقیق و اقتصادی اعضای فولادی
- ✅ نمایش کامل جزئیات مهاربندهای ضربدری در تمامی دهانه‌ها
- ✅ کنترل تغییر مکان جانبی طبق آیین‌نامه ۲۸۰۰
- ✅ استفاده از تیرورق و ستون‌های دوبل IPE
- ✅ نقشه‌های اجرایی آماده برای چاپ و تحویل کارگاهی
- ✅ مناسب برای پروژه‌های دانشجویی، اجرایی و مطالعاتی
- ✅ تهیه‌شده بر اساس دیتیل‌های اجرایی واقعی پروژه‌های عمرانی ایران
⚙️ کاربرد مهاربند ضربدری در سازه‌های فولادی
مهاربندهای ضربدری (X) یکی از متداول‌ترین سیستم‌های مقاوم در برابر نیروی جانبی زلزله هستند. این نوع مهاربندها باعث افزایش سختی جانبی سازه می‌شوند و تغییر مکان جانبی را به‌شدت کاهش می‌دهند.
در این نقشه‌ها، جزئیات دقیق اتصال مهاربند به تیر و ستون به‌صورت استاندارد طراحی شده تا در محیط‌های اجرایی نیز قابل پیاده‌سازی باشد.
🧩 مناسب برای چه افرادی است؟
- مهندسان طراح سازه
- دانشجویان کارشناسی و کارشناسی ارشد مهندسی عمران
- شرکت‌های مشاور و دفترهای فنی
- مهندسان محاسب برای ارائه نمونه پروژه کامل
- کارآموزان مهندسی عمران جهت یادگیری روش‌های طراحی واقعی
📂 مزایای دانلود این نقشه
- دریافت فایل آماده جهت ویرایش در AutoCAD
- امکان استفاده در پروژه‌های واقعی
- آشنایی با نحوه ترسیم مهاربندهای X و جزئیات اتصالات
- کاهش خطا در طراحی‌های اجرایی
- تسلط بیشتر بر نحوه مدل‌سازی سازه در ETABS
💡 نکات اجرایی و طراحی
- کنترل ضریب لاغری مهاربندها طبق آیین‌نامه
- استفاده از صفحه ستون با ضخامت بهینه جهت انتقال بار
- رعایت ضوابط جوشکاری مطابق با مبحث دهم
- کنترل ظرفیت فشاری ستون‌ها با در نظر گرفتن نیروی بادبند
❓ سوالات متداول (FAQ)
🔹 این نقشه‌ها با کدام نرم‌افزار باز می‌شوند؟
تمامی فایل‌ها با نرم‌افزار AutoCAD و فرمت DWG ارائه شده‌اند.
🔹 آیا فایل دفترچه محاسبات هم دارد؟
بله، فایل PDF شامل محاسبات دستی و کنترل‌های آیین‌نامه‌ای ضمیمه شده است.
🔹 آیا می‌توان از این فایل در پروژه‌های اجرایی واقعی استفاده کرد؟
بله، نقشه‌ها بر اساس ضوابط آیین‌نامه‌های ایران طراحی شده و برای پروژه‌های واقعی مناسب‌اند.
🔹 آیا شامل نقشه‌های معماری نیز هست؟
بله، پلان معماری جهت تطبیق ستون‌گذاری و تیرریزی در مجموعه گنجانده شده است.
🏗️ جمع‌بندی
نمونه نقشه سازه فولادی با مهاربند ضربدری یک مجموعه حرفه‌ای و کامل برای یادگیری و استفاده در پروژه‌های واقعی است. با دانلود این فایل از سایت سیویل اجرا، می‌توانید به یک مرجع دقیق و استاندارد برای طراحی سازه‌های فولادی دسترسی داشته باشید.
