در این پست از سایت سیویل اجرا : پدیده درز سرد بتن یکی از بحرانیترین چالشهای اجرایی در سایتهای ساختمانی است که مستقیماً یکپارچگی و دوام سازه را هدف قرار میدهد. زمانی که عملیات بتنریزی با وقفه مواجه شده و لایهی جدید پیش از اتمام گیرش اولیه لایهی قبلی روی آن ریخته نشود، درز سرد ایجاد شده و پیوستگی شیمیایی و فیزیکی بین دو لایه از بین میرود. درک دقیق علت بروز این مشکل و تسلط بر روشهای پیشگیری از آن، برای هر مهندس ناظر و مجری پروژهای که به دنبال ساخت سازهای نفوذناپذیر و مستحکم است، یک ضرورت فنی غیرقابل انکار محسوب میشود.

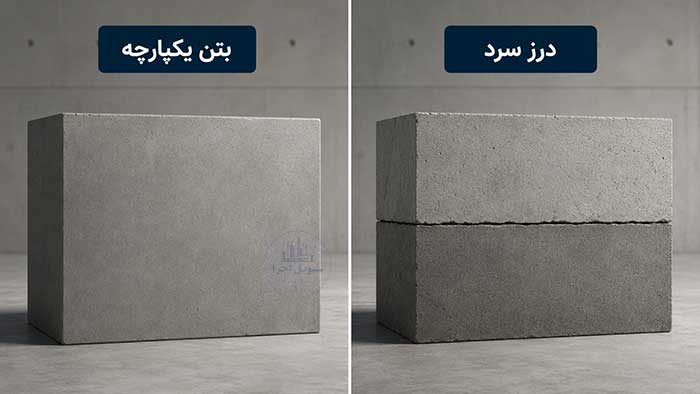

درز سرد چیست؟ (تفاوت کلیدی با درز اجرایی)
درز سرد زمانی ایجاد میشود که لایه اول بتنریزی شده وارد مرحله گیرش اولیه (Initial Set) شده باشد و لایه دوم روی آن ریخته شود، بدون اینکه این دو لایه بتوانند از نظر شیمیایی و فیزیکی با یکدیگر ادغام شوند.
تفاوت با درز اجرایی (Construction Joint):
درزهای اجرایی طبق نقشه و با برنامهریزی قبلی ایجاد میشوند (مثلاً پایان شیفت کاری). در این درزها، سطح بتن قبلی عمداً زبر شده و از مواد رابط استفاده میشود. اما درز سرد یک خطای ناخواسته و ناشی از ضعف در لجستیک یا شرایط محیطی است.
جدول مقایسهای: درز سرد در مقابل درز اجرایی استاندارد
| ویژگی | درز سرد (Cold Joint) | درز اجرایی (Construction Joint) |
|---|---|---|
| برنامهریزی | ناخواسته و تصادفی | از پیش تعیین شده و مهندسی شده |
| پیوستگی سازهای | ضعیف و گسسته | کنترل شده و تقویت شده (با میلگرد ریشه) |
| نفوذپذیری | بسیار بالا (مسیر نفوذ آب) | آببندی شده با واتراستاپ یا مواد خاص |
| ظاهر | خطوط نامنظم و ترکخورده | خطوط صاف و منظم |
شیمی و فیزیک ماجرا: پشت پرده درز سرد
چرا دو لایه بتن به هم نمیچسبند؟ پاسخ در هیدراتاسیون سیمان نهفته است.
وقتی سیمان با آب واکنش میدهد، کریستالهای کلسیم سیلیکات هیدرات (C-S-H) شروع به رشد میکنند. اگر لایه اول صلب شود، این کریستالها فضای خالی برای نفوذ به لایه دوم ندارند. در نتیجه، به جای یک ساختار یکپارچه، ما با دو قطعه مجزا روبرو هستیم که فقط روی هم “سوار” شدهاند و هیچ پیوند شیمیایی پیوستهای بین آنها وجود ندارد.
عوامل بحرانزا: چه زمانی باید نگران باشیم؟
چندین عامل دست به دست هم میدهند تا احتمال بروز این گسست شیمیایی را افزایش دهند:
- دمای بالای محیط: گرما سرعت واکنش هیدراتاسیون را بالا برده و زمان گیرش اولیه را به شدت کوتاه میکند.
- وزش باد شدید: باعث تبخیر سریع آب سطحی و “پوستهگیری” بتن میشود.
- تأخیر در لجستیک: ترافیک شهری یا خرابی بچینگ که باعث فاصله بیش از ۶۰ تا ۹۰ دقیقه بین تخلیه دو میکسر شود.
- نسبت پایین آب به سیمان (W/C): بتنهای سفتتر با اسلامپ پایین، حساسیت بیشتری به درز سرد دارند.
خطرات و پیامدها: چرا درز سرد یک تهدید جدی است؟
ایجاد درز سرد صرفاً یک زشتی ظاهری نیست؛ این درز یک پاشنه آشیل برای سازه است:
- کاهش مقاومت برشی: بتن در محل درز سرد نمیتواند تنشهای برشی را به درستی انتقال دهد.
- خوردگی آرماتورها: این درزها مانند یک اتوبان برای ورود کلریدها و کربناتاسیون عمل کرده و میلگردها را به سرعت دچار زنگزدگی میکنند.
- نشت آب: در سازههای هیدرولیکی (مثل استخر یا مخزن)، درز سرد یعنی شکست کامل پروژه و نشت مداوم سیالات.
روشهای شناسایی: کشف پنهانها
گاهی درز سرد زیر لایهای از شیره بتن مخفی میشود. برای شناسایی دقیق از این روشها استفاده میکنیم:
- بازرسی چشمی: جستجوی خطوط افقی یا مایل نامنظم که نشاندهنده تغییر رنگ یا جداشدگی لایههاست.
- تست التراسونیک (UPV): با ارسال امواج صوتی، اگر درز سردی در عمق وجود داشته باشد، سرعت موج کاهش یافته یا قطع میشود.
- مغزهگیری (Coring): قطعیترین روش؛ خروج یک استوانه بتنی که نشان میدهد لایهها به هم جوش خوردهاند یا با یک ضربه کوچک از هم جدا میشوند.
پروتکلهای پیشگیری: پیشگیری بهتر از درمان (بخش کلیدی)
به عنوان یک متخصص، این چکلیست را برای جلوگیری از درز سرد الزامی میدانم:
- استفاده از افزودنیهای دیرگیرکننده (Retarders): در هوای گرم، استفاده از این مواد برای افزایش زمان گیرش اولیه حیاتی است.
- روش بتنریزی پلهای (Step Method): به جای پر کردن کامل یک ستون یا دیوار در یک نقطه، بتن را به صورت لایههای مایل و پلهای بریزید تا سطح تماس همواره تازه بماند.
- مدیریت نرخ تخلیه: سرعت بتنریزی باید با ظرفیت تولید بچینگ و سرعت ویبره زدن هماهنگ باشد.

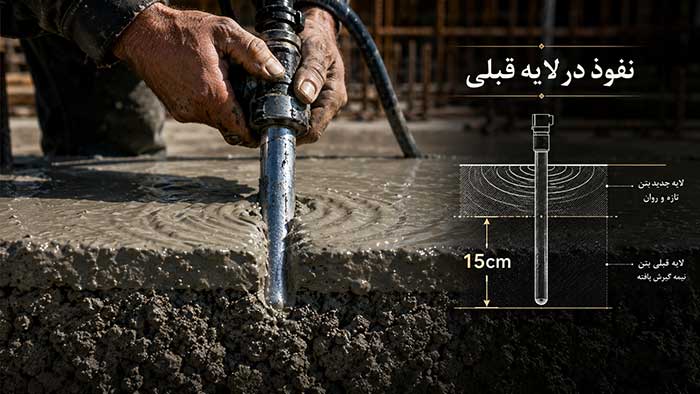

- ویبره زدن عمقی: ویبراتور باید ۵ تا ۱۰ سانتیمتر در لایه قبلی نفوذ کند تا دو لایه را با هم “دوخت” بزند.
درمان و ترمیم: اگر درز سرد ایجاد شد، چه کنیم؟
اگر علیرغم تلاشها درز سرد رخ داد، نباید روی آن را به سادگی پوشاند:
- تخریب سطحی: لایه سست و صیقلی شده باید با چکش تخریب یا واترجت فشار قوی (High-pressure water jet) تا رسیدن به سنگدانه درشت برداشته شود.
- استفاده از چسب اپوکسی: قبل از ریختن بتن جدید، استفاده از عامل پیوندزای اپوکسی (Bonding Agent) برای ایجاد چسبندگی مکانیکی و شیمیایی الزامی است.

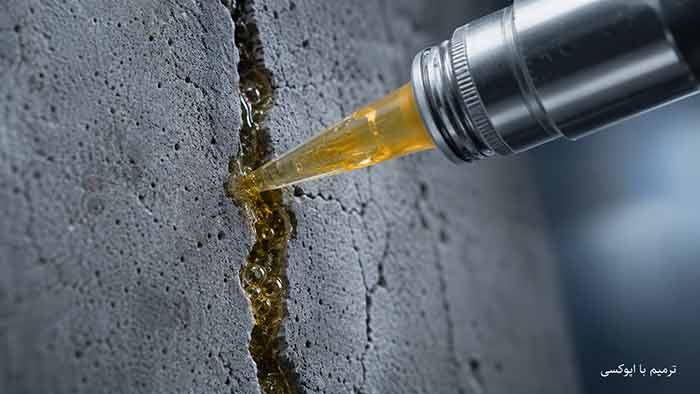

- تزریق رزین: در صورت وجود ترکهای ناشی از درز سرد، تزریق تحت فشار رزین اپوکسی یا پلیاورتان برای آببندی توصیه میشود.
نتیجهگیری و چکلیست نهایی
درز سرد نتیجه مدیریت ضعیف زمان و محیط است. برای داشتن یک بتن یکپارچه و بادوام، همیشه دمای محیط را پایش کنید، از افزودنیهای مناسب استفاده نمایید و هرگز اجازه ندهید لایه زیرین قبل از رسیدن میکسر بعدی صلب شود.
سوالات متداول (FAQ)
۱. زمان مجاز بین دو لایه بتنریزی چقدر است؟
در دمای استاندارد (۲۰ درجه سانتیگراد)، این زمان معمولاً بین ۶۰ تا ۹۰ دقیقه است. اما در دمای بالای ۳۰ درجه، این زمان ممکن است به کمتر از ۴۵ دقیقه کاهش یابد.
۲. آیا ویبره زدن میتواند درز سرد را از بین ببرد؟
فقط در صورتی که لایه اول هنوز به گیرش اولیه نرسیده باشد. اگر بتن سفت شده باشد، ویبره زدن نه تنها کمکی نمیکند بلکه باعث ایجاد حفرههای هوای بیشتر در اطراف میلگردها میشود.
۳. بهترین ماده برای چسباندن بتن جدید به بتن قدیمی در محل درز سرد چیست؟
چسبهای پایه اپوکسی دو جزئی (Bonding Bridge) که دارای استاندارد ASTM C881 هستند، بهترین گزینه برای تضمین انتقال بار بین دو لایه محسوب میشوند.
