حداقل ضخامت دیوار برشی در ساختمان بلند (راهنمای آیین‌نامه‌ای)

سؤال «حداقل ضخامت دیوار برشی در ساختمان‌های بلند چقدر است؟» از رایج‌ترین پرسش‌ها بین مهندس سازه، معمار و کارفرماست—چون ضخامت دیوار برشی همزمان روی ایمنی لرزه‌ای، قابلیت اجرا و بتن‌ریزی، سطح مفید معماری و حتی اقتصاد پروژه اثر مستقیم دارد. اما نکته کلیدی این است که «حداقل ضخامت دیوار برشی» یک عدد ثابت (مثلاً 15 یا 20 سانتی‌متر) نیست. در ساختمان‌های بلند، ضخامت معمولاً نتیجه‌ی یک زنجیره کنترل‌هاست: از نوع سیستم لرزه‌ای (دیوار ویژه/معمولی) و سطح شکل‌پذیری طبق استاندارد 2800 تا کنترل دریفت و سختی جانبی، پایداری خارج از صفحه و لاغری دیوار، برش و آرماتورگذاری، و نهایتاً محدودیت‌های اجرایی مثل تراکم میلگرد، کاور، ویبراسیون و تلرانس قالب‌بندی.

این مقاله دقیقاً همین منطق را روشن می‌کند: چه چیزهایی ضخامت را تعیین می‌کنند، چرا در ساختمان بلند معمولاً «نازک‌سازی» جواب نمی‌دهد، و چگونه می‌توان قبل از ورود به محاسبات سنگین، یک تصمیم اولیه حرفه‌ای گرفت—در عین پایبندی به ضوابط مبحث 9 و چارچوب لرزه‌ای استاندارد 2800.

پیش‌فرض‌ها (برای جلوگیری از عددسازی)

• تمرکز مقاله روی دیوار برشی بتن‌آرمه در ساختمان‌های میان‌مرتبه تا بلند است.
• منظور از «بلند» بسته به ضوابط شهری/عملکردی متفاوت است؛ اینجا یعنی ارتفاع/تعداد طبقات قابل‌توجه که کنترل دریفت، لاغری و اجرا تعیین‌کننده می‌شوند.
• ارجاعات آیین‌نامه‌ای به صورت منطقی و تطبیقی ارائه می‌شود:
  • ایران: استاندارد 2800 (الزامات لرزه‌ای و سطح شکل‌پذیری/سیستم) + مبحث 9 مقررات ملی (ضوابط بتن‌آرمه و جزئیات اجرایی).
  • در صورت نیاز: ACI 318 به‌عنوان مرجع تطبیقی (بدون قفل شدن روی نسخه، چون نسخه‌ها جزئیات متفاوت دارند).
• هر عددی که می‌بینید، «راهنمای تجربه» است نه جایگزین طراحی؛ عدد قطعی باید از کنترل‌های طراحی + جزئیات اجرایی + محدودیت معماری بیرون بیاید.

دیوار برشی چیست و چرا ضخامت مهم است؟

دیوار برشی بتن‌آرمه عضو صفحه‌ایِ باربر جانبی است که بخش مهمی از نیروهای زلزله و باد را با سختی خمشی و برشی بالا جذب می‌کند. ضخامت دیوار برشی فقط یک پارامتر معماری نیست؛ مستقیماً روی موارد زیر اثر می‌گذارد:

• سختی جانبی سازه و کنترل دریفت (دیوار نازک‌تر معمولاً سختی کمتر و دریفت بیشتر).
• ظرفیت برشی و فشاری و احتمال خردشدگی بتن/لهیدگی در نواحی بحرانی.
• پایداری خارج از صفحه (به‌ویژه در دیوارهای بلند/لاغر یا دیوارهای اطراف بازشوها).
• امکان آرماتورگذاری و بتن‌ریزی (دو شبکه میلگرد، کاور، خاموت/محصورسازی ناحیه مرزی، وصله‌ها).
• کنترل ترک‌خوردگی و دوام (کیفیت تراکم بتن و کاور کافی در دیوارهای نازک چالش‌زا است).

منظور از «حداقل ضخامت» دقیقاً چیست؟

1) حداقل آیین‌نامه‌ای

این حداقل از متن ضوابط (مثلاً مبحث 9 یا آیین‌نامه‌های هم‌خانواده مثل ACI) می‌آید و معمولاً با هدف جلوگیری از:

• دیوارهای بیش از حد نازک و شکننده،
• مشکلات جدی در اجرا (کاور و جایگذاری میلگرد)،
• ناپایداری خارج از صفحه،

تعیین می‌شود.

نکته مهم: حداقل آیین‌نامه‌ای اغلب «کف» است؛ در ساختمان‌های بلند معمولاً کنترل‌های تحلیل و اجرا شما را بالاتر از آن می‌برند.

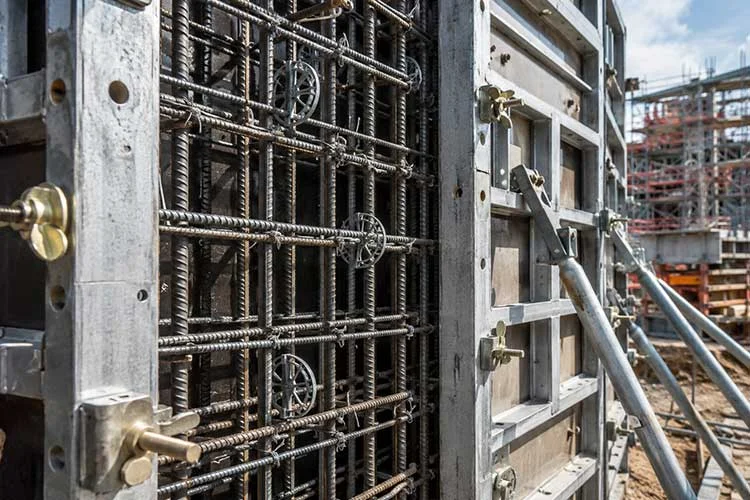

2) حداقل اجرایی/کارگاهی

حتی اگر آیین‌نامه عدد کوچکی را اجازه بدهد، کارگاه ممکن است نتواند آن را با کیفیت قابل قبول اجرا کند. محدودیت‌های اجرایی رایج:

• دو شبکه میلگرد + فاصله خالص بین شبکه‌ها،
• عبور ویبراتور و تراکم بتن،
• تلرانس قالب و پوشش بتن (کاور)،
• تقاطع با آرماتورهای تیر/دال/دیافراگم و ناحیه مرزی.

در عمل، «حداقل اجرایی» گاهی از حداقل آیین‌نامه‌ای بزرگ‌تر است.

3) حداقل ناشی از تحلیل و کنترل‌ها

این همان جایی است که در ساختمان بلند تعیین‌کننده می‌شود:

• دریفت طبقه، P-Δ و نسبت‌های پایداری
• برش طبقه و مقاومت برشی دیوار
• تنش‌های فشاری در لبه‌ها و نیاز به ناحیه مرزی (Boundary Element)
• کنترل لاغری و تغییرشکل خارج از صفحه
• سطح شکل‌پذیری موردنیاز (دیوار برشی ویژه/متوسط/معمولی)

نتیجه: ضخامت «از طراحی بیرون می‌آید»، نه از یک عدد ثابت.

عوامل تعیین‌کننده حداقل ضخامت دیوار برشی در ساختمان‌های بلند

 1) نوع سیستم و سطح شکل‌پذیری (ویژه/متوسط/معمولی)

در سیستم‌های با شکل‌پذیری بالاتر (مثل دیوار برشی ویژه) جزئیات آرماتورگذاری و محصورسازی شدیدتر است؛ همین موضوع تراکم میلگرد را افزایش می‌دهد و اغلب ضخامت را برای امکان اجرا بالا می‌برد.

2) ارتفاع ساختمان، تعداد طبقات و اثر تجمعی نیروها

هرچه ساختمان بلندتر شود:

• برش پایه و لنگر واژگونی مؤثرتر می‌شود،
• تنش‌های لبه و نیاز به ناحیه مرزی بیشتر می‌شود،
• کنترل دریفت سخت‌تر می‌شود،

و دیوار نازک معمولاً جواب نمی‌دهد مگر با افزایش طول دیوار/تعداد دیوارها.

 3) سطح خطر لرزه‌ای و الزامات استاندارد 2800

در پهنه‌های با خطر بالاتر یا سیستم‌هایی با ضریب رفتار بالاتر، تقاضای شکل‌پذیری و جزئیات ویژه بیشتر است. این یعنی:

• ناحیه‌های بحرانی قوی‌تر/متراکم‌تر،
• کنترل ترک و برش جدی‌تر،
• و غالباً افزایش ضخامت برای قابلیت اجرا و ظرفیت.

 4) نسبت‌های هندسی و «نسبت لاغری دیوار» (Slenderness)

دیوارهای بلند و باریک (طول کم نسبت به ارتفاع طبقه یا ارتفاع کلی) مستعد:

• تغییرشکل‌های بزرگ‌تر،
• ناپایداری خارج از صفحه،
• تمرکز تنش در لبه‌ها،

هستند. در این شرایط ضخامت، یکی از ابزارهای کنترل لاغری و پایداری است (در کنار افزایش طول مؤثر، پشت‌بند/بال، یا افزودن دیوارهای مکمل).

 5) طول دیوار، آرایش پلان و موقعیت در سیستم باربر جانبی

طول دیوار و نحوه چیدمان (هسته بتنی مرکزی، دیوارهای محیطی، دیوارهای C/U شکل) روی:

• سختی پیچشی،
• توزیع برش بین دیوارها،
• و تمرکز نیروها

اثر دارد. گاهی به جای افزایش ضخامت، افزایش طول مؤثر/اضافه کردن دیوار اقتصادی‌تر و کاراتر است—اما محدودیت معماری ممکن است شما را به سمت ضخیم‌تر کردن ببرد.

 6) کنترل پایداری خارج از صفحه و اثرات ثانویه (P-Δ)

در ساختمان‌های بلند، هم بارهای ثقلی و هم تغییرمکان جانبی می‌توانند اثر ثانویه را بزرگ کنند. اگر دیوار بیش از حد نازک باشد:

• حساسیت به کمانش/ناپایداری خارج از صفحه بالا می‌رود،
• ترک‌های بزرگ‌تر می‌شود،
• و نیاز به ضخامت/تقویت موضعی افزایش می‌یابد.

 7) کنترل دریفت و سختی (Serviceability & Performance)

حتی اگر مقاومت نهایی کافی باشد، ممکن است دریفت از حد مجاز عبور کند. در این حالت راهکارها:

1. افزایش سختی با افزایش طول دیوار/تعداد دیوارها،
2. افزایش ضخامت (افزایش ممان اینرسی و سختی),
3. تغییر سیستم (ترکیب با قاب خمشی/اوتریگر و …).

در پروژه‌های بلند، دریفت یکی از پرتکرارترین دلایل افزایش ضخامت است.

8) ظرفیت برشی و محدودیت‌های آرماتورگذاری برشی

وقتی برش دیوار زیاد می‌شود، نیاز به:

• آرماتورهای افقی/عمودی بیشتر،
• فواصل کمتر،
• و در دیوار ویژه، جزئیات سختگیرانه‌تر

پدید می‌آید. دیوار نازک ممکن است از نظر حداکثر نسبت آرماتور قابل جایگذاری یا حداقل فاصله آزاد بین میلگردها به بن‌بست برسد.

 9) ناحیه مرزی (Boundary Element) و تراکم میلگرد در لبه‌ها

در دیوارهای بلند، لبه‌ها (Boundary) تحت فشار/کشش شدید هستند و گاهی نیاز به مقطع مرزی با محصورسازی دارند. اگر دیوار نازک باشد:

• جا دادن میلگردهای طولی لبه،
• خاموت‌های محصورکننده،
• وصله‌ها و کاور

عملاً دشوار یا غیرقابل اجرا می‌شود. این یکی از واقعی‌ترین عوامل «حداقل اجرایی» است.

 10) قیود معماری و تاسیسات: بازشوها، شفت‌ها، هسته آسانسور

بازشوهای بزرگ، درگاه‌ها، شفت‌های تاسیساتی و هسته آسانسور باعث:

• کاهش سطح مؤثر دیوار،
• تمرکز تنش در گوشه‌ها و لبه بازشو،
• افزایش نیاز به تقویت موضعی/ضخامت بیشتر در نواحی خاص

می‌شوند. بسیاری از شکست‌های اجرایی دقیقاً در «دیوار نازک + بازشوی زیاد» رخ می‌دهد.

جدول 1 — عوامل → اثر روی ضخامت → توضیح

حداقل ضخامت‌های رایج در عمل (راهنمای تجربی با هشدار)

هشدار حرفه‌ای: اعداد زیر «قاعده آیین‌نامه‌ای» نیستند؛ راهنمای تجربه برای شروع طراحی و فاز معماری‌اند. انتخاب نهایی باید با کنترل‌های مبحث 9 + استاندارد 2800 و خروجی تحلیل (دریفت/برش/مرزی) تثبیت شود.

بازه‌های متداول (میان‌مرتبه تا بلند)

• میان‌مرتبه (تقریباً 6 تا 12 طبقه): در بسیاری از پروژه‌ها ضخامت‌های حدود 20 تا 25 سانتی‌متر برای دیوارهای اصلی رایج است (وابسته به طول دیوار، بازشو، و سطح لرزه‌ای).
• بلندمرتبه (تقریباً 12 تا 25 طبقه): معمولاً 25 تا 35 سانتی‌متر بیشتر دیده می‌شود؛ چون کنترل دریفت و ناحیه مرزی غالب می‌شود.
• بسیار بلند (حدود 25 تا 40+ طبقه): ضخامت‌های 30 تا 45 سانتی‌متر (و گاهی بیشتر، یا با تغییر شکل مقطع به C/U و افزایش طول مؤثر) رایج می‌شود.

چرا این‌ها جای طراحی را نمی‌گیرند؟

چون دو ساختمان 20 طبقه می‌توانند ضخامت‌های کاملاً متفاوت بخواهند:

• یکی با پلان منظم، هسته بزرگ و بازشو کم → ضخامت کمتر ممکن است کافی باشد.
• دیگری با بازشوهای زیاد، پلان پیچشی، دیوارهای کوتاه/منقطع → ضخامت و تقویت به‌مراتب بیشتر لازم می‌شود.

کنترل‌های کلیدی طراحی که ضخامت را بالا می‌برد

1) کنترل برش و آرماتورگذاری

وقتی برش تقاضا بالا باشد، برای تأمین ظرفیت و محدودیت‌های جزئیات:

• نسبت آرماتور افقی/عمودی بالا می‌رود،
• فاصله میلگردها کم می‌شود،
• و در دیوار نازک، فاصله آزاد بین میلگردها + عبور سنگدانه و ویبره بحرانی می‌شود.

نتیجه: یا باید ضخامت زیاد شود یا طول/تعداد دیوارها اصلاح گردد.

2) کنترل لاغری و پایداری خارج از صفحه

دیوارها علاوه بر رفتار درون‌صفحه، باید در برابر:

• فشارهای موضعی،
• نامنظمی‌ها،
• آسیب‌های اجرایی،
• و اثرات ثانویه

پایدار باشند. دیوار نازک با ارتفاع زیاد می‌تواند به سمت رفتارهای ناخواسته خارج از صفحه سوق پیدا کند، مخصوصاً نزدیک بازشوها و در طبقات با تغییرات سختی.

3) کنترل دریفت و سختی

در بسیاری از برج‌ها، طراح ابتدا با ضخامت کم شروع می‌کند، اما با دیدن دریفت:

• یا تعداد/طول دیوار را زیاد می‌کند،
• یا ضخامت را افزایش می‌دهد،
• یا سیستم را ترکیبی‌تر می‌کند.

اگر معماری اجازه افزایش طول ندهد، ضخامت معمولاً قربانی اصلی/راهکار اصلی می‌شود.

4) کنترل ناحیه مرزی (Boundary Element) و تراکم میلگرد

در دیوارهای ویژه، نواحی مرزی ممکن است به مقاطع با محصورسازی سنگین تبدیل شوند. اگر ضخامت کم باشد:

• تعداد میلگردهای طولی در لبه جا نمی‌شود،
• خاموت‌گذاری و قلاب‌ها به مشکل می‌خورند،
• کاور تأمین نمی‌شود،
• و بتن‌ریزی دچار کرموشدگی می‌شود.

پس ضخامت عملاً تابع «قابلیت جزئیات‌پذیری» می‌شود، نه فقط مقاومت.

نکات اجرایی و کارگاهی (اشتباهات رایج)

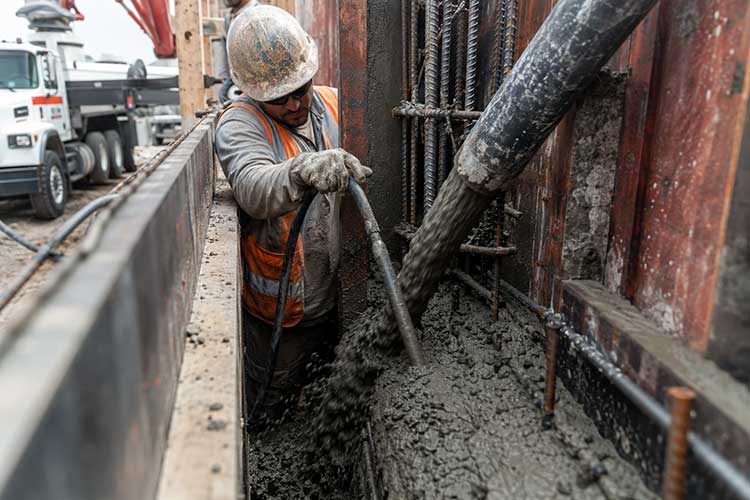

بتن‌ریزی در دیوارهای نازک

• ریسک کرموشدگی در دیوارهای نازک با شبکه میلگرد متراکم بالا است.
• کنترل اسلامپ/طرح اختلاط، ویبره مناسب، و مسیر حرکت بتن حیاتی است.

جایگذاری میلگردها و اسپیسرها

• دیوار نازک یعنی فضای کم برای دو شبکه + اسپیسر + کاور.
• کوچک‌ترین خطای آرماتوربندی می‌تواند کاور را از بین ببرد یا شبکه‌ها را به هم بچسباند.

کیفیت قالب‌بندی و تلرانس‌ها

• دیوار نازک به خمش قالب و تغییر ضخامت حساس‌تر است.
• تلرانس‌های اجرایی می‌تواند شما را از حداقل‌های طراحی عبور دهد (کمتر از ضخامت لازم).

مشکلات دیوارهای خیلی نازک در بازشوها و لبه‌ها

• گوشه‌های بازشو محل تمرکز تنش و ترک هستند.
• دیوار نازک اطراف بازشو هم اجرا را سخت می‌کند هم رفتار لرزه‌ای را شکننده‌تر.

جدول 2 — اشتباه رایج → پیامد → راهکار

مثال‌های سناریویی (بدون محاسبات سنگین)

مثال 1: دیوار هسته آسانسور در 20–30 طبقه (چه چیزهایی ضخامت را تعیین می‌کند)

در یک ساختمان 20 تا 30 طبقه، هسته آسانسور معمولاً ستون فقرات سیستم جانبی است. تعیین ضخامت این دیوارها معمولاً تحت سلطه این موارد است:

1. کنترل دریفت کلی و پیچش پلان (هسته اگر کوچک/باریک باشد، ضخامت یا شکل U/C شدن هسته مطرح می‌شود).
2. نیاز به نواحی مرزی در لبه‌ها (به‌خصوص در دیوارهای بلند با لنگر زیاد).
3. تراکم آرماتور در اطراف بازشوهای درِ آسانسور (اجرای صحیح اطراف بازشوها اغلب ضخامت را بالا می‌برد).
4. اتصال دیافراگم‌ها (دال‌ها) به هسته و ازدحام میلگرد در محل اتصال.

نتیجه معمول: حتی اگر «حداقل آیین‌نامه‌ای» کمتر باشد، طراحی و اجرا شما را به ضخامت‌های بالاتر سوق می‌دهد.

مثال 2: دیوارهای محیطی با بازشو زیاد

دیوار محیطی که پنجره‌های ممتد/بازشوهای متعدد دارد، از نظر سازه‌ای «دیوار پیوسته خالص» نیست؛ بیشتر شبیه مجموعه‌ای از دیوارک‌ها (Pier) و تیرک‌های کوپله (Coupling Beam) عمل می‌کند. در این حالت:

• برش و تنش‌های موضعی در دیوارک‌ها زیاد می‌شود،
• جزئیات ناحیه‌های کناری بازشو و اتصال تیرک کوپله حساس می‌شود،
• و دیوار نازک هم از نظر رفتار و هم اجرا شکننده است.

راهکارهای رایج: افزایش ضخامت موضعی، افزایش عرض دیوارک‌ها، کاهش/بهینه‌سازی بازشو، یا انتقال نقش باربری جانبی به هسته مرکزی.

FAQ (پرسش‌های پرتکرار) – حداقل ضخامت دیوار برشی

1) دیوار برشی 15 سانتی برای ساختمان بلند مجاز است؟

برای «بلندمرتبه»، معمولاً 15 سانتی‌متر از نظر اجرا (دو شبکه میلگرد، کاور، ویبره) و کنترل‌های دریفت/مرزی/پایداری خارج از صفحه به بن‌بست می‌خورد؛ حتی اگر در برخی شرایط خاص و با قیود محدود (دیوار کوتاه، تقاضای کم، جزئیات ساده) بتوان بحث کرد. در عمل، برای ساختمان بلند، 15 سانت اغلب ریسک‌بالا است.

2) برای 10 طبقه معمولاً چه ضخامتی می‌گذارند؟

در بسیاری از پروژه‌های 8–12 طبقه، ضخامت‌های حدود 20 تا 25 سانتی‌متر برای دیوارهای اصلی رایج است—اما به طول دیوار، بازشو، سطح لرزه‌ای (استاندارد 2800) و دریفت وابسته است.

3) برای 20 طبقه معمولاً چه ضخامتی می‌گذارند؟

به‌صورت تجربی، 25 تا 35 سانتی‌متر زیاد دیده می‌شود؛ چون کنترل دریفت و ناحیه مرزی جدی‌تر می‌شود. باز هم «طول/تعداد دیوارها» می‌تواند ضخامت را کم یا زیاد کند.

4) برای 30 طبقه معمولاً چه ضخامتی می‌گذارند؟

در بسیاری از برج‌ها 30 تا 45 سانتی‌متر (یا افزایش طول مؤثر/فرم U/C هسته) رایج است. اگر پلان پیچشی باشد یا بازشو زیاد باشد، ممکن است بیشتر هم بشود.

5) ضخامت کمتر چه خطرهایی دارد؟

• افزایش دریفت و آسیب غیرسازه‌ای
• مشکلات جدی بتن‌ریزی و کرموشدگی
• کاور ناکافی و افت دوام
• تراکم میلگرد و جزئیات غیرقابل اجرا
• حساسیت به ناپایداری خارج از صفحه، خصوصاً کنار بازشوها

6) دیوار برشی ویژه چه تفاوتی با معمولی دارد؟

دیوار برشی ویژه (در چارچوب طراحی لرزه‌ای) جزئیات شکل‌پذیری سختگیرانه‌تر دارد (محصورسازی، نواحی بحرانی، محدودیت‌های آرماتورگذاری). این موضوع غالباً باعث افزایش نیاز اجرایی و گاهی افزایش ضخامت می‌شود.

7) آیا می‌شود به جای افزایش ضخامت، طول دیوار را زیاد کرد؟

بله، خیلی وقت‌ها افزایش طول مؤثر یا اضافه کردن دیوارهای مکمل، از نظر سختی/دریفت مؤثرتر و اقتصادی‌تر است. اما معماری (هسته، پارکینگ، نما، شفت‌ها) ممکن است اجازه ندهد.

8) حداقل ضخامت را معماری تعیین می‌کند یا سازه؟

در ساختمان بلند، معماری حد و مرز می‌دهد، اما ضخامت نهایی باید از کنترل‌های سازه‌ای + اجرایی عبور کند. بهترین نتیجه وقتی است که از فاز کانسپت، مهندس سازه و معمار با هم روی «هسته بتنی/دیوارهای محیطی/بازشوها» هم‌راستا شوند.

9) رابطه ضخامت با کنترل دریفت چیست؟

به طور کیفی، افزایش ضخامت باعث افزایش سختی خمشی دیوار و کاهش دریفت می‌شود، اما اثر آن به هندسه (طول دیوار، شکل مقطع، کوپلینگ) وابسته است. گاهی افزایش طول بسیار مؤثرتر از افزایش ضخامت است.

10) آیا در دیوارهای نازک می‌شود از بتن خودتراکم (SCC) استفاده کرد؟

گاهی SCC می‌تواند مشکل تراکم را کاهش دهد، اما جایگزین فضای کافی برای میلگردها، کاور و تلرانس‌ها نیست. ضمن اینکه کنترل کیفیت SCC و قالب‌بندی دقیق‌تر هم ضروری است.

جمع‌بندی و چک‌لیست نهایی

«حداقل ضخامت دیوار برشی» در ساختمان‌های بلند یک عدد ثابت نیست؛ حاصل هم‌زمانِ آیین‌نامه (2800 و مبحث 9)، تحلیل سازه‌ای (دریفت/برش/مرزی/پایداری) و واقعیت اجرا (تراکم میلگرد/بتن‌ریزی/تلرانس) است. اگر یک جمله بخواهم بگویم:

ضخامت دیوار برشی را «کنترل‌ها» تعیین می‌کنند، نه «حدس» یا «حداقل‌های حفظی».

چک‌لیست تصمیم‌گیری اولیه (قبل از محاسبات سنگین)

• [ ] سیستم لرزه‌ای را مشخص کنید: دیوار برشی بتن‌آرمه (ویژه/متوسط/معمولی) طبق استاندارد 2800
• [ ] هدف عملکردی را روشن کنید: کنترل دریفت و محدودیت‌های بهره‌برداری
• [ ] هندسه دیوارها را ببینید: طول دیوار، ارتفاع طبقه، نسبت لاغری دیوار
• [ ] بازشوها/شفت‌ها را روی پلان نهایی کنید: دیوار پیوسته یا دیوارک + کوپلینگ؟
• [ ] مسیر آرماتورگذاری را چک کنید: دو شبکه، فاصله آزاد، کاور، وصله‌ها
• [ ] احتمال نیاز به Boundary Element را از همان ابتدا در نظر بگیرید
• [ ] امکان بتن‌ریزی/ویبره و کیفیت قالب‌بندی را با تیم اجرا مرور کنید
• [ ] اگر دریفت بالاست: اول طول/چیدمان دیوارها را بهینه کنید، بعد سراغ افزایش ضخامت بروید
