نشست نامتقارن ساختمان: اشتباهات اجرای فونداسیون و روش‌های جلوگیری و ترمیم

مقدمه (چرا نشست نامتقارن خطرناک‌ترین مشکل ساختمان است)

نشست نامتقارن ساختمان یکی از پیچیده‌ترین و پرهزینه‌ترین آسیب‌های سازه‌ای در پروژه‌های عمرانی است. این پدیده زمانی رخ می‌دهد که بخش‌های مختلف فونداسیون به‌صورت یکنواخت نشست نکنند و اختلاف تراز در پی ایجاد شود.

در ظاهر ممکن است این مشکل ساده دیده شود، اما در عمل می‌تواند کل رفتار سازه را تغییر دهد. از ترک‌های مورب در دیوارها گرفته تا گیر کردن درب‌ها، تغییر شکل نما و حتی ایجاد لنگرهای اضافی در ستون‌ها.

در پروژه‌های واقعی، بارها مشاهده شده که یک خطای کوچک در بستر خاک یا اجرای فونداسیون، در سال‌های بعد به ترک‌های گسترده و هزینه‌های سنگین تعمیر منجر شده است.

هزینه اصلاح نشست نامتقارن، چندین برابر هزینه پیشگیری آن است. به همین دلیل، شناخت دقیق دلایل و کنترل اجرایی آن در مرحله ساخت، اهمیت حیاتی دارد.

نشست نامتقارن ساختمان چیست؟

از دیدگاه مهندسی ژئوتکنیک، نشست به کاهش ارتفاع توده خاک در اثر بارگذاری گفته می‌شود. اما زمانی که این نشست در تمام نقاط فونداسیون یکسان نباشد، پدیده «نشست نامتقارن ساختمان» رخ می‌دهد.

تفاوت نشست یکنواخت و نامتقارن

• نشست یکنواخت: کل ساختمان به‌صورت یکپارچه و بدون تغییر شکل نشست می‌کند (معمولاً کم‌خطرتر)
• نشست نامتقارن: بخش‌هایی از سازه بیشتر از بخش‌های دیگر نشست می‌کنند و باعث تغییر شکل سازه می‌شوند

رفتار سازه در برابر نشست نامتقارن

وقتی اختلاف نشست ایجاد می‌شود:

• تنش‌های خمشی در دیوار و ستون افزایش می‌یابد
• ترک‌های مورب در دیوارها ظاهر می‌شود
• قاب سازه‌ای از حالت تعادل خارج می‌شود

مثال واقعی کارگاهی

در یک پروژه مسکونی ۵ طبقه، اختلاف تراکم خاک در یک سمت فونداسیون باعث شد در کمتر از ۶ ماه، ترک‌های ۲ تا ۵ میلی‌متری در دیوارهای داخلی ظاهر شود. بررسی‌ها نشان داد فقط یک ناحیه از بستر به‌درستی کوبیده نشده بود.

مهم‌ترین دلایل نشست نامتقارن ساختمان

1. ضعف خاک بستر

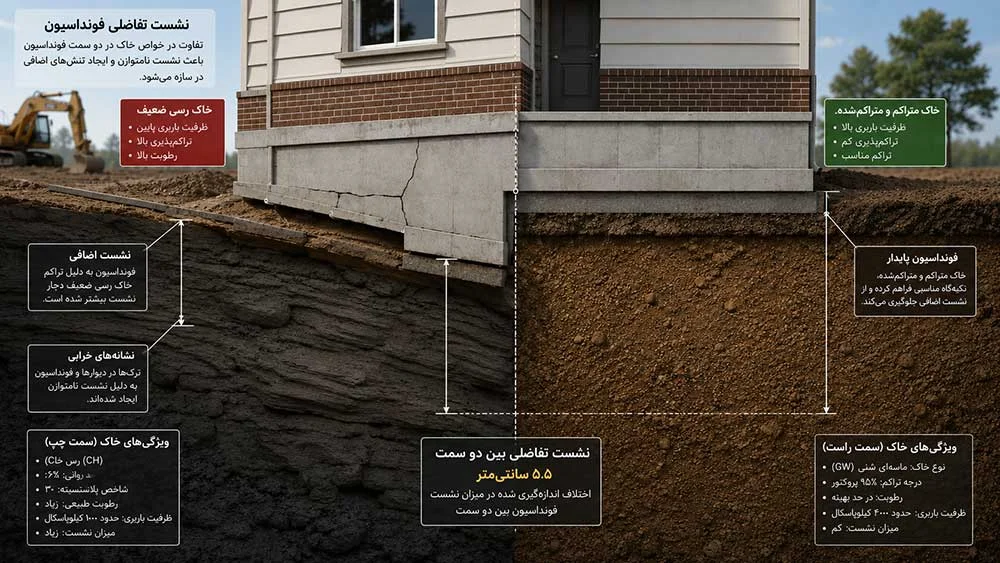

یکی از اصلی‌ترین دلایل نشست فونداسیون، وجود خاک نامناسب زیر پی است. خاک‌های رسی نرم، سیلتی یا خاک‌های دست‌ریز (Fill) بیشترین خطر را دارند.

عوامل مؤثر:

• درصد رطوبت بالا
• تراکم پایین
• نبود آزمایش مکانیک خاک دقیق

در بسیاری از پروژه‌ها، عدم شناخت دقیق پروفیل ژئوتکنیک باعث انتخاب اشتباه نوع فونداسیون می‌شود.

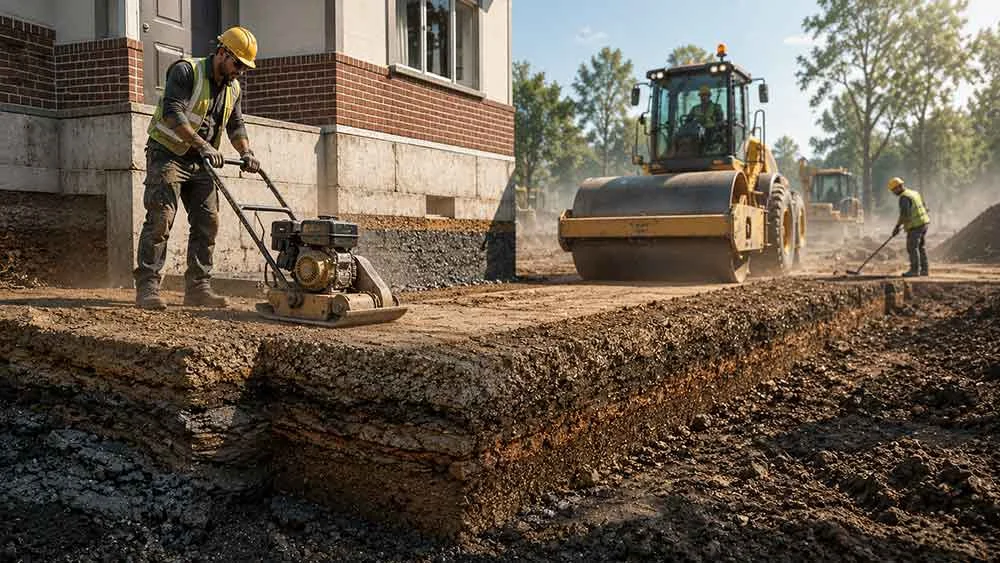

2. تراکم ناکافی خاک قبل از اجرا

یکی از اشتباهات رایج در کارگاه‌ها، اجرای سریع و بدون کنترل تراکم است.

مشکلات:

• کوبیدن سطحی و غیر یکنواخت
• عدم استفاده از غلتک مناسب
• اجرای لایه‌های ضخیم خاکریز بدون کنترل

نتیجه این کار، ایجاد نقاط ضعیف در بستر و نشست موضعی در آینده است.

3. طراحی اشتباه فونداسیون

گاهی مشکل از اجرا نیست، بلکه از طراحی شروع می‌شود.

خطاهای رایج:

• انتخاب فونداسیون نواری در خاک ضعیف
• عدم در نظر گرفتن بارهای واقعی بهره‌برداری
• بی‌توجهی به اختلاف سختی خاک در نقاط مختلف

طراحی اشتباه مستقیماً زمینه‌ساز نشست نامتقارن ساختمان است.

4. اجرای غلط آرماتوربندی پی

اگرچه آرماتور مستقیماً عامل نشست نیست، اما ضعف آن باعث تشدید اثر نشست می‌شود.

اشتباهات رایج:

• کمبود میلگرد در شبکه تحتانی
• عدم رعایت کاور بتن
• جابجایی آرماتورها هنگام بتن‌ریزی

در این حالت، فونداسیون توان توزیع تنش یکنواخت را از دست می‌دهد.

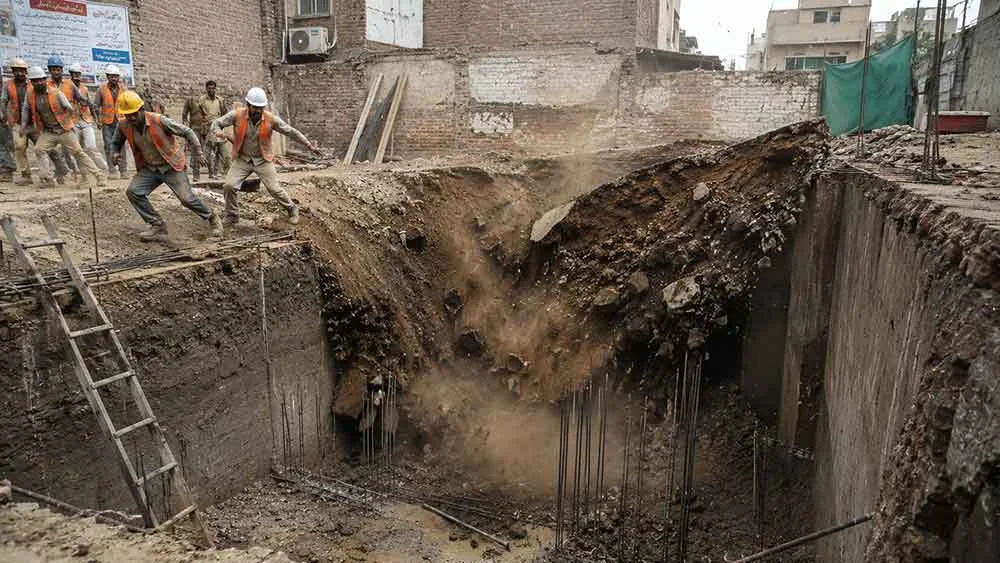

5. گودبرداری غیر اصولی

گودبرداری اشتباه یکی از عوامل پنهان اما بسیار خطرناک است.

مشکلات:

• ریزش دیواره و تغییر شکل بستر
• عدم اجرای سازه نگهبان
• شل شدن خاک اطراف فونداسیون

در پروژه‌های شهری، این عامل بسیار رایج است.

6. تغییر سطح آب زیرزمینی

آب زیرزمینی نقش مهمی در پایداری خاک دارد.

اثرها:

• شسته شدن ذرات ریز خاک
• ایجاد فضای خالی در زیر پی
• کاهش مقاومت برشی خاک

زهکشی نامناسب نیز این مشکل را تشدید می‌کند.

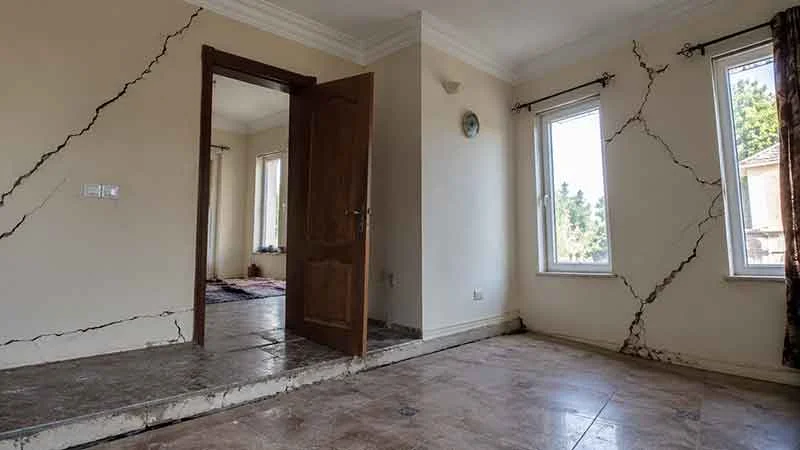

نشانه‌های نشست نامتقارن ساختمان

تشخیص زودهنگام بسیار مهم است. برخی نشانه‌های رایج:

• ترک‌های مورب در دیوارها (علامت کلاسیک نشست)
• گیر کردن درب و پنجره‌ها
• اختلاف سطح کف در بخش‌های مختلف ساختمان
• ترک در ستون‌ها یا اتصال تیر و دیوار
• تغییر شکل ظاهری نما (به‌خصوص در گوشه‌ها)

روش‌های تشخیص نشست در مراحل اولیه

استفاده از تراز لیزری

کنترل دوره‌ای تراز کف‌ها و سقف‌ها می‌تواند تغییرات میلی‌متری را مشخص کند.

پایش ترک‌ها با گیج ترک

نصب گیج ترک روی دیوار، روند رشد ترک را مشخص می‌کند.

نقشه‌برداری دقیق (Monitoring)

با برداشت‌های دوره‌ای می‌توان تغییرات ارتفاعی را ثبت کرد.

مقایسه ترازها در زمان

مقایسه داده‌های اجرایی با نقشه اولیه، اختلاف نشست را مشخص می‌کند.

اشتباهات رایج در اجرای فونداسیون

اجرای بدون آزمایش خاک

بزرگ‌ترین خطای اجرایی. تصمیم‌گیری تجربی در این مرحله بسیار خطرناک است.

بتن‌ریزی روی بستر آماده‌نشده

اگر خاک به‌درستی تسطیح و کوبیده نشده باشد، بتن روی بستر ناپایدار قرار می‌گیرد.

عدم استفاده از بتن مگر مناسب

بتن مگر نقش مهمی در:

• ایجاد سطح یکنواخت
• جلوگیری از جذب شیره بتن
• توزیع اولیه بار دارد

ویبره نادرست بتن

ویبره کم یا زیاد هر دو خطرناک هستند:

• ویبره کم → حفره هوا
• ویبره زیاد → جداشدگی مصالح

روش‌های جلوگیری از نشست نامتقارن ساختمان

1. بهسازی خاک

در خاک‌های ضعیف باید قبل از اجرا اصلاح انجام شود:

• تراکم دینامیکی: افزایش چگالی خاک با ضربه
• تزریق دوغاب: پر کردن خلل و فرج خاک
• تعویض خاک ضعیف: جایگزینی با مصالح مناسب

2. انتخاب صحیح نوع فونداسیون

انتخاب نوع پی باید بر اساس شرایط ژئوتکنیکی باشد:

• فونداسیون نواری: برای خاک نسبتاً مقاوم
• فونداسیون گسترده: برای توزیع یکنواخت بار
• فونداسیون شمعی: برای انتقال بار به لایه‌های عمیق

3. اجرای اصولی گودبرداری

• استفاده از سازه نگهبان مناسب
• کنترل رطوبت و زهکشی
• جلوگیری از ریزش موضعی خاک

4. کنترل کیفیت بتن

• تنظیم اسلامپ مناسب
• استفاده از مصالح استاندارد
• عمل‌آوری صحیح (Curing حداقل ۷ روز موثر)

روش‌های ترمیم نشست نامتقارن ساختمان

در صورت وقوع نشست، روش‌های اصلاحی زیر استفاده می‌شود:

تزریق رزین زیر فونداسیون

پر کردن فضاهای خالی و افزایش مقاومت بستر

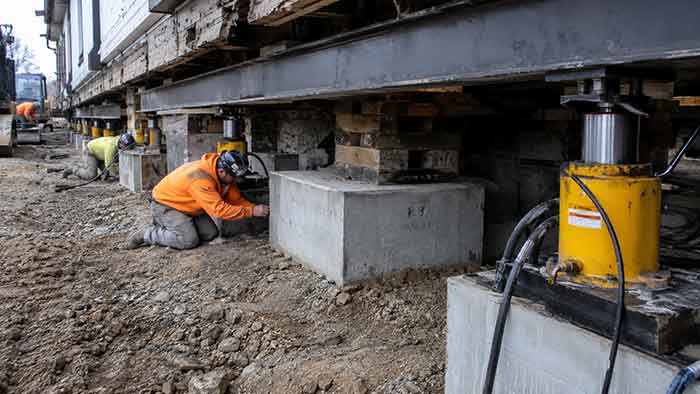

اجرای زیرسازی مجدد (Underpinning)

تقویت فونداسیون موجود و انتقال بار به لایه‌های عمیق‌تر

جک‌گذاری سازه‌ای

بالا آوردن موضعی بخش‌های نشست کرده

اصلاح موضعی خاک

تزریق یا بهسازی محدود در نواحی آسیب‌دیده

نقش مهندس ناظر در جلوگیری از نشست

مهندس ناظر مهم‌ترین نقش را در پیشگیری دارد:

• کنترل مرحله‌به‌مرحله خاک‌برداری و تراکم
• بررسی کیفیت بستر قبل از بتن‌ریزی
• ثبت گزارش‌های دقیق اجرایی
• جلوگیری از اجرای خارج از نقشه

در بسیاری از پروژه‌ها، ضعف نظارت عامل اصلی بروز نشست است، نه صرفاً طراحی یا اجرا.

نتیجه‌گیری

نشست نامتقارن ساختمان نتیجه مستقیم خطا در شناخت خاک، طراحی نامناسب یا اجرای غیر اصولی فونداسیون است.

در عمل، بیشترین مشکلات از ترکیب چند خطا ایجاد می‌شود نه یک عامل منفرد. بنابراین کنترل هم‌زمان ژئوتکنیک، اجرا و نظارت ضروری است.

اگر فونداسیون به‌درستی طراحی و اجرا شود، ساختمان می‌تواند دهه‌ها بدون مشکل سازه‌ای عملکرد پایدار داشته باشد.

در نهایت یک اصل مهم در مهندسی عمران همیشه ثابت است:

پیشگیری در فونداسیون، هزاران برابر کم‌هزینه‌تر از ترمیم نشست در سازه است.
