وصله‌بندی پلکانی در آرماتوربندی یکی از جزئیات بسیار مهم در ساخت سازه‌های بتن مسلح است که به طور مستقیم بر ایمنی، دوام و عملکرد سازه تأثیر می‌گذارد. در پروژه‌های واقعی، میلگردها به صورت شاخه‌های محدود از کارخانه تأمین می‌شوند و برای پوشش طول‌های بلندتر مانند تیرها، ستون‌ها و دیوارهای برشی، نیاز به وصله‌کردن دارند. طبق آیین‌نامه‌ی IS 456:2000 و سایر استانداردهای معتبر، وصله باید به گونه‌ای انجام شود که انتقال نیرو بین میلگردهای مجاور به درستی صورت گیرد و در عین حال، ضعف موضعی در مقطع ایجاد نشود.

یکی از رایج‌ترین روش‌های وصله، وصله‌پوششی (Lap splice) است که بر اساس طول همپوشانی بین دو میلگرد عمل می‌کند. اما نکته مهم اینجاست: اگر تمام میلگردهای یک عضو سازه‌ای در یک مقطع وصله شوند، یک نقطه ضعف بزرگ ایجاد می‌شود که می‌تواند به تمرکز تنش، ترک‌خوردگی و حتی گسیختگی منجر شود. برای جلوگیری از این مشکل، آیین‌نامه‌ها توصیه می‌کنند وصله‌ها به صورت پلکانی (Staggered splice) در طول عضو پخش شوند.

تعریف وصله‌بندی

به طور کلی، وصله‌بندی در آرماتوربندی به معنای اتصال دو میلگرد برای انتقال نیرو و ادامه مسیر سازه‌ای است. روش‌های مختلفی برای وصله وجود دارد که عبارت‌اند از:

1. وصله‌پوششی (Lap splice):
   ساده‌ترین و متداول‌ترین روش است که در آن دو میلگرد در طول مشخصی همپوشانی دارند. این طول به قطر میلگرد، نوع تنش (کشش یا فشار) و شرایط بتن بستگی دارد.
2. وصله‌جوشی (Welded splice):
   در این روش، میلگردها از طریق جوش به یکدیگر متصل می‌شوند. این روش بیشتر در کشورهایی با کنترل کیفیت دقیق جوشکاری به‌کار می‌رود، اما در بسیاری موارد به دلیل دشواری کنترل، کمتر توصیه می‌شود.
3. وصله‌مکانیکی (Mechanical splice):
   از کوپلرها یا اتصالات مکانیکی برای اتصال سر میلگردها استفاده می‌شود. این روش هزینه‌بر است ولی در پروژه‌های با کیفیت بالا، به‌ویژه در مناطق لرزه‌خیز، بسیار پرکاربرد است.

چرا وصله‌پوششی همچنان پرکاربرد است؟

با وجود روش‌های جدید، وصله‌پوششی ساده‌ترین و اقتصادی‌ترین روش است. میلگردها در طول‌های متفاوت از کارخانه می‌آیند و اتصال آن‌ها با وصله‌پوششی نیاز به تجهیزات خاصی ندارد. تنها کافی است طول وصله طبق آیین‌نامه تأمین شود. اما همین روش اگر به درستی مدیریت نشود، منبع خطر خواهد بود.

مشکل وصله همه میلگردها در یک مقطع

فرض کنید در یک تیر بتنی با ۸ میلگرد کششی، همه میلگردها در فاصله ۱۰ سانتی‌متر وصله شوند. در این حالت:

• تمرکز تنش: همه نیروها در همان مقطع به میلگردهای وصله‌ای منتقل می‌شوند و یک ضعف موضعی ایجاد می‌شود.
• افزایش ترک‌ها: به دلیل تغییر ناگهانی سختی مقطع، ترک‌های ریز و عمیق در بتن اطراف وصله پدید می‌آیند.
• مشکل بتن‌ریزی: در یک نقطه حجم زیادی میلگرد روی هم قرار می‌گیرد و تراکم آرماتور بالا می‌رود؛ در نتیجه بتن‌ریزی به سختی انجام شده و کیفیت بتن کاهش می‌یابد.
• کاهش شکل‌پذیری: وصله متمرکز باعث می‌شود مقطع در برابر بارهای چرخه‌ای (مانند زلزله) عملکرد ضعیفی داشته باشد.
• عدم انطباق با آیین‌نامه: طبق IS 456:2000، در هیچ مقطعی نباید بیش از ۵۰ درصد میلگردهای کششی وصله شوند.

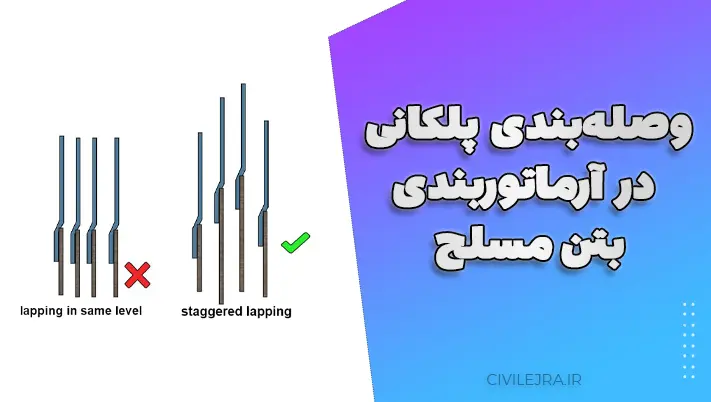

راهکار آیین‌نامه: وصله‌بندی پلکانی

برای رفع این مشکلات، آیین‌نامه‌ها و به‌ویژه IS 456:2000 تأکید دارند که وصله‌ها باید به صورت پلکانی انجام شوند. در وصله‌بندی پلکانی:

• میلگردها در چند گروه تقسیم می‌شوند.
• محل وصله هر گروه در طول عضو متفاوت است.
• هیچ مقطعی وجود ندارد که تمام میلگردها همزمان وصله شوند.

به این ترتیب، توزیع وصله‌ها باعث می‌شود انتقال بار تدریجی انجام گیرد و تمرکز تنش کاهش یابد.

مثال کاربردی از وصله‌بندی پلکانی

در یک ستون با ۱۲ میلگرد طولی:

• گروه اول شامل ۴ میلگرد در ارتفاع ۰٫۸ متر وصله می‌شوند.
• گروه دوم شامل ۴ میلگرد در ارتفاع ۱٫۲ متر وصله می‌شوند.
• گروه سوم شامل ۴ میلگرد در ارتفاع ۱٫۶ متر وصله می‌شوند.

به این ترتیب، در هیچ ارتفاعی بیش از ۳۳ درصد میلگردها وصله نشده‌اند و توزیع تنش یکنواخت خواهد بود.

الزامات کلیدی طبق IS 456:2000

• در اعضای کششی، طول وصله باید حداقل ۶۰ برابر قطر میلگرد (۶۰φ) باشد.
• در اعضای فشاری، این طول می‌تواند کمتر (۴۵φ) باشد.
• در هیچ مقطعی بیش از ۵۰٪ میلگردها وصله نشوند.
• وصله‌ها حتی‌المقدور در نواحی با تنش کمتر (مثلاً نزدیک به مرکز دهانه در تیرها) قرار گیرند.
• فاصله بین محل دو وصله متوالی در یک عضو نباید کمتر از ۱٫۳ برابر طول وصله یا ۷۵ سانتی‌متر (هرکدام بزرگ‌تر است) باشد.

اهمیت وصله‌بندی پلکانی در آرماتوربندی

مقایسه وصله‌بندی پلکانی با سایر روش‌های وصله

۱. وصله‌پوششی معمولی

وصله‌پوششی ساده‌ترین روش است که تنها بر طول همپوشانی تکیه دارد. این روش وقتی همه وصله‌ها در یک مقطع متمرکز شوند، خطرناک است. در مقابل، وصله‌بندی پلکانی همین روش را با اصلاح هوشمندانه توزیع وصله‌ها اجرا می‌کند. بنابراین می‌توان گفت وصله‌پوششی عادی = پرریسک، وصله‌پوششی پلکانی = بهینه و آیین‌نامه‌ای.

۲. وصله‌جوشی

در وصله‌جوشی، میلگردها در سر به یکدیگر متصل می‌شوند. این روش در ظاهر نیاز به طول وصله ندارد و مشکل تراکم آرماتور حل می‌شود. اما واقعیت این است که کیفیت جوش در کارگاه‌های معمولی به سختی قابل کنترل است. علاوه بر آن، جوش حرارتی خواص مکانیکی میلگرد را در محل اتصال تغییر می‌دهد. در مقایسه، وصله پلکانی نیازی به عملیات حرارتی ندارد و به صورت طبیعی با بتن درگیر می‌شود.

۳. وصله‌مکانیکی (کوپلر)

کوپلرها به ویژه در پروژه‌های خاص مانند پل‌ها یا برج‌های بلند پرکاربرد هستند. مزیت آن‌ها سرعت و قابلیت اطمینان بالا است. اما قیمت کوپلر و محدودیت در تامین آن‌ها باعث می‌شود همیشه به صرفه نباشند. وصله‌بندی پلکانی پوششی یک راهکار میانی و اقتصادی است که در بیشتر پروژه‌ها کاربرد دارد.

جزئیات اجرایی وصله پلکانی در اعضای مختلف

الف) تیرها

• در تیرها، میلگردهای کششی بیشترین اهمیت را دارند.
• توصیه آیین‌نامه این است که وصله‌ها در ناحیه میانی دهانه (که تنش کمتری نسبت به تکیه‌گاه دارد) قرار گیرند.
• در وصله پلکانی، نیمی از میلگردها در یک مقطع و نیم دیگر در فاصله‌ای حداقل برابر با طول وصله جابجا می‌شوند.
• در تیرهای عمیق، وصله‌کردن نزدیک تکیه‌گاه ممنوع است مگر آنکه آرماتور فشاری کافی وجود داشته باشد.

ب) ستون‌ها

• در ستون‌ها، چون میلگردها هم در کشش و هم در فشار کار می‌کنند، وصله‌ها باید هم در بالا و هم در پایین پخش شوند.
• توصیه می‌شود وصله‌ها در نواحی نزدیک به کف طبقات یا در ناحیه فشار قرار گیرند تا ظرفیت باربری کاهش نیابد.
• در وصله پلکانی ستون، گروه‌های میلگرد در ارتفاع‌های مختلف وصله می‌شوند. به این ترتیب در هیچ ارتفاعی بیش از ۵۰ درصد وصله همزمان وجود ندارد.

ج) دیوارهای برشی

• در دیوارهای برشی، تراکم آرماتور بسیار زیاد است. اگر وصله‌ها همزمان اجرا شوند، بتن‌ریزی غیرممکن خواهد شد.
• وصله پلکانی در اینجا حیاتی است چون باعث توزیع همپوشانی‌ها و ایجاد فضای کافی برای بتن و ویبره می‌شود.

د) دال‌ها

• در دال‌ها معمولاً قطر میلگرد کمتر است و وصله‌ها تاثیر کمتری دارند.
• اما حتی در این اعضا نیز آیین‌نامه توصیه می‌کند وصله‌ها پلکانی و پخش شده باشند تا از تشکیل ترک‌های متمرکز جلوگیری شود.

محاسبه طول وصله در شرایط مختلف

طول وصله (Lap length) به پارامترهای زیر وابسته است:

1. قطر میلگرد (φ): هرچه قطر بیشتر باشد، طول وصله بیشتر است.
2. نوع تنش: وصله در کشش طول بیشتری نسبت به وصله در فشار نیاز دارد.
3. مقاومت بتن: هرچه بتن قوی‌تر باشد، طول وصله کمتر است.
4. شرایط محیطی: در محیط‌های لرزه‌خیز یا خوردگی‌زا، طول وصله باید افزایش یابد.
5. پوشش بتن و فاصله میلگردها: اگر تراکم آرماتور بالا باشد، طول وصله باید افزایش داده شود.

استفاده کنید : ابزار محاسبه طول وصله پوششی میلگرد بصورت آنلاین

مشکلات اجرایی در صورت عدم رعایت وصله پلکانی

۱. ضعف مقطعی

وقتی وصله‌ها همزمان باشند، مقطع در آن ناحیه تضعیف شده و عملکرد کلی سازه کاهش می‌یابد.

۲. افزایش ترک‌خوردگی

تمرکز تنش و ضعف بتن اطراف وصله موجب ترک‌های طولی می‌شود. این ترک‌ها مسیر نفوذ رطوبت و کلرید بوده و منجر به خوردگی میلگردها خواهند شد.

۳. تراکم بیش از حد آرماتور

قرارگیری همزمان میلگردهای وصله‌ای باعث می‌شود تراکم بسیار بالا باشد و بتن‌ریزی سخت یا غیرممکن گردد. در نتیجه، کرموشدگی و حفره در بتن ایجاد می‌شود.

۴. ضعف لرزه‌ای

در سازه‌های مقاوم در برابر زلزله، وصله متمرکز موجب کاهش شکل‌پذیری می‌شود. این ضعف در ناحیه بحرانی، احتمال شکست ترد را بالا می‌برد.

مثال عددی

فرض کنید در یک تیر بتنی با میلگردهای کششی ۲۰ میلی‌متری و بتن با مقاومت مشخصه ۳۰ مگاپاسکال:

• طول مهاری (Ld) برای میلگرد کششی حدود ۴۸ برابر قطر میلگرد = ۹۶۰ میلی‌متر خواهد بود.
• طول وصله موردنیاز = ۱٫۳۳ × Ld ≈ ۱۲۸۰ میلی‌متر (حدود ۱٫۳ متر).
• بنابراین وصله‌ها باید حداقل ۱٫۳ متر طول داشته باشند و به صورت پلکانی در طول تیر پخش شوند.

اهمیت وصله پلکانی در سازه‌های لرزه‌ای

در مناطق لرزه‌خیز، مانند بسیاری از شهرهای ایران و هند، وصله پلکانی اهمیت دوچندان دارد. علت این است که:

• زلزله بارهای رفت و برگشتی ایجاد می‌کند.
• تمرکز وصله در یک مقطع می‌تواند منجر به شکست ناگهانی در همان نقطه شود.
• وصله پلکانی موجب پخش شدن نقاط ضعف می‌شود و شکل‌پذیری کلی سازه افزایش می‌یابد.

اهمیت وصله‌بندی پلکانی در آرماتوربندی

مرور آیین‌نامه IS 456:2000 در مورد وصله‌بندی

استاندارد هندی IS 456:2000 یکی از معتبرترین مراجع برای طراحی و اجرای بتن مسلح در جهان است. این آیین‌نامه توصیه‌ها و ضوابط دقیقی برای وصله‌بندی میلگردها دارد که توجه به آن‌ها، به‌ویژه در وصله پلکانی، بسیار ضروری است.

بندهای مهم آیین‌نامه در خصوص وصله‌ها:

1. حداکثر درصد میلگرد وصله‌شده در یک مقطع:
   • نباید بیش از ۵۰ درصد میلگردها در یک مقطع وصله شوند.
   • این بند پایه اصلی ضرورت وصله پلکانی است.
2. مکان مناسب وصله‌ها:
   • در تیرها: وصله‌ها باید در نواحی کم‌تنش قرار گیرند (ترجیحاً در وسط دهانه).
   • در ستون‌ها: وصله‌ها باید در نواحی تحت فشار قرار گیرند.
3. طول وصله در کشش:
   • برابر با ۱٫۳۳ برابر طول مهاری موردنیاز (Ld).
   • برای میلگردهای تحت فشار این مقدار کاهش می‌یابد.
4. وصله در مناطق لرزه‌ای:
   • در مناطق با خطر زلزله، وصله در نواحی بحرانی (مانند ستون‌ها در طبقات پایین یا اطراف تکیه‌گاه‌ها) ممنوع است.
   • وصله‌ها باید در نواحی با حداقل نیروی برشی و خمش انجام شوند.

چرایی الزام به وصله پلکانی در IS 456:2000

یکی از نگرانی‌های اصلی در آرماتوربندی، تمرکز ضعف در یک مقطع است. اگر همه میلگردها در یک نقطه وصله شوند:

• مقطع در برابر کشش و برش ضعیف می‌شود.
• احتمال ایجاد ترک‌های طولی و عرضی افزایش می‌یابد.
• در شرایط زلزله، این مقطع بحرانی می‌تواند محل شکست ناگهانی باشد.

وصله پلکانی این مشکل را با پخش کردن وصله‌ها در طول مشخصی از عضو برطرف می‌کند. به‌این‌ترتیب، هیچ‌گاه همه میلگردها هم‌زمان وصله نمی‌شوند و ضعف احتمالی در مقاطع مختلف پخش خواهد شد.

مقایسه IS 456:2000 با آیین‌نامه‌های دیگر

۱. آیین‌نامه ACI 318 (آمریکا)

• مشابه IS 456، تاکید دارد که وصله‌ها نباید متمرکز باشند.
• حداکثر ۵۰ درصد میلگردها می‌توانند در یک مقطع وصله شوند.
• در سازه‌های لرزه‌ای، توصیه می‌شود وصله‌ها خارج از نواحی بحرانی باشند.

۲. Eurocode 2 (اروپا)

• در یوروکد، وصله‌ها باید به گونه‌ای طراحی شوند که ظرفیت پیوستگی بتن-فولاد تضمین شود.
• تاکید بر استفاده از وصله‌های مکانیکی در مناطق لرزه‌خیز وجود دارد.
• وصله پلکانی به عنوان راهکار اجرایی مجاز و توصیه‌شده معرفی می‌شود.

۳. IS 456:2000

• در عمل، ساده‌ترین و رایج‌ترین روش وصله در هند و بسیاری از کشورهای مشابه، وصله پلکانی پوششی است.
• دلیل این موضوع اقتصادی بودن، دسترس‌پذیری و سادگی اجراست.

نکات اجرایی وصله پلکانی در کارگاه

برای اجرای موفق وصله پلکانی، توجه به جزئیات اجرایی بسیار مهم است:

1. توزیع وصله‌ها
   • وصله‌ها باید به گونه‌ای توزیع شوند که در هر مقطع حداکثر ۵۰ درصد میلگردها وصله داشته باشند.
   • بهترین روش این است که گروه‌های میلگرد به‌صورت نوبتی و در چند مقطع متوالی وصله شوند.
2. کنترل طول وصله
   • باید طول وصله بر اساس محاسبات آیین‌نامه‌ای رعایت شود (حداقل ۴۰ برابر قطر میلگرد و در کشش تا ۶۰ برابر).
3. پوشش بتنی کافی
   • پوشش اطراف میلگرد در محل وصله باید به اندازه کافی باشد تا از جداشدگی بتن جلوگیری شود.
4. بتن‌ریزی و تراکم
   • در محل وصله، تراکم میلگرد بیشتر است؛ بنابراین باید ویبره بتن با دقت بیشتری انجام شود تا کرموشدگی رخ ندهد.
5. اجتناب از وصله در یک خط مستقیم
   • وصله‌ها باید به صورت پلکانی و با فاصله مناسب توزیع شوند تا خط ضعف پیوسته ایجاد نشود.

سناریوهای اجرایی وصله‌بندی پلکانی در آرماتوربندی

مثال ۱: وصله در تیر یک دهانه ۶ متری

• در این تیر، میلگردهای کششی پایینی وصله می‌شوند.
• ۵۰ درصد میلگردها در فاصله ۲ متر از وسط دهانه وصله شده و ۵۰ درصد دیگر در فاصله ۳ متر از وسط دهانه وصله می‌شوند.
• به این ترتیب، وصله‌ها پلکانی و توزیع‌شده خواهند بود.

مثال ۲: وصله در ستون یک ساختمان ۱۰ طبقه

• ستون‌ها با میلگردهای ۲۵ میلی‌متری اجرا شده‌اند.
• وصله‌ها در ارتفاع طبقات و به‌صورت پلکانی در سه مقطع متوالی قرار داده می‌شوند.
• این کار باعث می‌شود که هیچ طبقه‌ای یک مقطع وصله متمرکز نداشته باشد.

اهمیت وصله پلکانی در پروژه‌های لرزه‌ای

در پروژه‌های مقاوم در برابر زلزله، رعایت وصله پلکانی بسیار مهم است. دلایل:

1. افزایش شکل‌پذیری:
   • سازه در هنگام زلزله نیاز به تغییرشکل بدون شکست ناگهانی دارد.
   • وصله پلکانی با پخش نقاط ضعف، ظرفیت تغییرشکل را بالا می‌برد.
2. جلوگیری از شکست ترد:
   • تمرکز وصله‌ها باعث شکست ترد در یک مقطع خاص می‌شود.
   • وصله پلکانی احتمال چنین شکست‌هایی را کاهش می‌دهد.
3. بهبود عملکرد چرخه‌ای:
   • در زلزله بارهای رفت و برگشتی تکراری وجود دارد.
   • وصله پلکانی موجب افزایش دوام و مقاومت در این شرایط چرخه‌ای می‌شود.

مزایای کلیدی وصله‌بندی پلکانی در آرماتوربندی

• اقتصادی: نیازی به تجهیزات خاص مانند کوپلر یا جوش ندارد.
• ایمنی: از تمرکز تنش و ضعف در یک نقطه جلوگیری می‌کند.
• اجرایی: ساده و قابل اجرا در کارگاه‌های معمولی.
• سازگاری آیین‌نامه‌ای: مطابق با IS 456:2000 و بسیاری از آیین‌نامه‌های بین‌المللی.
• بهبود دوام بتن: با جلوگیری از کرموشدگی و تراکم بیش‌ازحد میلگردها.

اهمیت وصله‌بندی پلکانی در آرماتوربندی

نکات پیشرفته در طراحی وصله پلکانی

تا اینجا با اصول کلی وصله پلکانی آشنا شدیم، اما در پروژه‌های حرفه‌ای جزئیات دیگری هم وجود دارد که مهندسان باید مدنظر قرار دهند:

۱. فاصله وصله‌ها از هم

• توصیه می‌شود حداقل فاصله دو وصله متوالی (برای میلگردهای هم‌قطر) معادل ۱٫۳۳ برابر طول وصله (۱.۳۳ × Ld) باشد.
• این فاصله تضمین می‌کند که تنش‌های ناشی از دو وصله بر هم اثر منفی نگذارند.

۲. توزیع وصله‌ها در گروه میلگرد

• در اعضایی مثل تیر یا ستون که چند میلگرد موازی کنار هم قرار می‌گیرند، وصله‌ها باید به‌صورت پلکانی میان آن‌ها توزیع شوند.
• مثلاً اگر ۸ میلگرد داریم، بهتر است آن‌ها را در سه یا چهار گروه وصله کنیم و هر گروه در یک مقطع جداگانه وصله شود.

۳. وصله در میلگردهای قطور

• برای میلگردهایی با قطر بزرگ‌تر از ۳۶ میلی‌متر، استفاده از وصله پوششی (حتی به‌صورت پلکانی) توصیه نمی‌شود.
• در این موارد، آیین‌نامه IS 456 استفاده از وصله‌های مکانیکی یا جوشی را الزامی می‌داند.

۴. کنترل کیفیت بتن در محل وصله

• تراکم بتن و ویبره در محل وصله بسیار حساس است.
• معمولاً توصیه می‌شود بتن با اسلامپ متوسط (۷۵ تا ۱۰۰ میلی‌متر) استفاده شود تا تراکم کامل در اطراف میلگردهای وصله‌شده حاصل شود.

چالش‌های اجرایی وصله پلکانی

با وجود مزایای بسیار، اجرای وصله پلکانی نیز با مشکلاتی همراه است:

1. افزایش تراکم میلگرد:
   • در محل وصله‌ها، به دلیل روی‌هم‌افتادگی، حجم فولاد بیشتر می‌شود و جای بتن کمتر.
   • این موضوع می‌تواند منجر به کرموشدگی یا جداشدگی بتن شود.
2. کنترل دقیق طول وصله:
   • اگر طول وصله کمتر از مقدار محاسبه‌شده باشد، خطر لغزش میلگرد وجود دارد.
   • در مقابل، طول بیش‌ازحد وصله باعث افزایش مصرف فولاد و تراکم غیرضروری می‌شود.
3. دشواری در تیرهای با ارتفاع کم یا مقاطع متراکم:
   • در برخی سازه‌ها (مانند تیرهای عمیق یا دیوارهای برشی)، جای کافی برای وصله طولانی وجود ندارد.
   • در این شرایط استفاده ترکیبی از وصله‌های مکانیکی و پوششی توصیه می‌شود.

نمونه‌های واقعی از مشکلات وصله متمرکز

در بسیاری از پروژه‌های قدیمی که آیین‌نامه‌ها به‌دقت رعایت نمی‌شدند، خرابی‌هایی ناشی از وصله اشتباه گزارش شده است:

• مثال ۱: شکست ناگهانی در تیر پل
  در یک پل بتنی قدیمی، همه میلگردهای تحت کشش در یک مقطع وصله شده بودند. پس از چند سال بهره‌برداری، ترک‌های قطری در همین مقطع ظاهر شد و تیر در نهایت شکست. بررسی‌ها نشان داد که تمرکز وصله دلیل اصلی خرابی بوده است.
• مثال ۲: کرموشدگی بتن در ستون ساختمان بلندمرتبه
  در یک ساختمان ۱۵ طبقه، وصله‌ها در یک طبقه و در یک ارتفاع واحد انجام شد. به دلیل تراکم میلگرد و ضعف تراکم بتن، در همان محل کرموشدگی گسترده رخ داد و ظرفیت باربری ستون کاهش یافت.
• مثال ۳: آسیب در زلزله
  در زلزله‌ای در جنوب آسیا، بسیاری از سازه‌های بتنی به دلیل وصله‌زدن همزمان میلگردها در نواحی بحرانی ستون‌ها دچار شکست شدند. این موضوع اهمیت وصله پلکانی در مناطق لرزه‌خیز را دوباره یادآوری کرد.

توصیه‌های کاربردی برای مهندسان ناظر

مهندسان ناظر نقش کلیدی در اطمینان از اجرای صحیح وصله پلکانی دارند. چند توصیه مهم:

1. بازبینی نقشه‌ها:
   • مطمئن شوید وصله‌ها در نقشه‌های اجرایی به‌صورت پلکانی طراحی شده‌اند.
2. کنترل در کارگاه:
   • طول وصله، محل وصله و درصد میلگردهای وصله‌شده در هر مقطع باید دقیقاً کنترل شود.
3. گزارش‌دهی و مستندسازی:
   • هرگونه تغییر در محل وصله‌ها باید ثبت و تایید مهندس طراح را داشته باشد.
4. آموزش نیروهای اجرایی:
   • کارگران و تکنیسین‌ها باید با اهمیت وصله پلکانی آشنا باشند تا از انجام وصله متمرکز به دلیل راحتی یا سرعت پرهیز کنند.

آینده وصله‌بندی در بتن مسلح

با پیشرفت فناوری ساخت، روش‌های نوینی در حال جایگزینی وصله پوششی هستند:

• کوپلرهای مکانیکی:
  • قطعاتی فلزی هستند که دو میلگرد را بدون نیاز به همپوشانی به هم متصل می‌کنند.
  • در پروژه‌های بزرگراهی و برج‌های مرتفع بسیار پرکاربرد شده‌اند.
• وصله جوشی:
  • در برخی پروژه‌ها، به‌ویژه در صنایع نظامی یا سازه‌های خاص، جوش مستقیم میلگردها استفاده می‌شود.
• وصله ترکیبی:
  • در برخی پروژه‌ها، ترکیبی از وصله پلکانی و مکانیکی استفاده می‌شود تا هم هزینه کاهش یابد و هم کیفیت بالا بماند.

با این حال، در بسیاری از کشورها (از جمله ایران، هند و کشورهای در حال توسعه)، وصله پلکانی پوششی همچنان رایج‌ترین و اقتصادی‌ترین روش است.

نتیجه‌گیری وصله‌بندی پلکانی در آرماتوربندی

وصله‌بندی پلکانی بتن مسلح، یکی از مهم‌ترین جزئیات اجرایی برای تضمین ایمنی و دوام سازه است. آیین‌نامه IS 456:2000 و سایر مراجع معتبر جهانی همگی تاکید دارند که:

• وصله‌ها نباید در یک مقطع متمرکز شوند.
• حداکثر ۵۰ درصد میلگردها می‌توانند همزمان وصله شوند.
• وصله‌ها باید در نواحی کم‌تنش و به‌صورت پلکانی توزیع شوند.

این اصول ساده، اگرچه ممکن است در نگاه اول جزئی به نظر برسند، اما در واقع ضامن عملکرد مناسب سازه در برابر بارهای ثقلی و لرزه‌ای هستند. بی‌توجهی به وصله پلکانی می‌تواند پیامدهایی از ترک‌های جزئی تا فروپاشی کامل سازه داشته باشد.

بنابراین، هر مهندس طراح، ناظر و مجری باید وصله پلکانی را نه یک توصیه، بلکه یک الزام اساسی در آرماتوربندی بداند.

مطالب مرتبط :

 پیشنهاد ما

و برای دریافت سریع منابع جدید، در کانال مهندسین عمران عضو شوید.

مطالعه بیشتر
