آیا می‌دانستید تنها چند سانتی‌متر اختلاف در ارتفاع سرگیری پله می‌تواند امنیت یک ساختمان را به خطر بیندازد؟ این مقاله جامع، با نگاهی دقیق و اجرایی به موضوع ارتفاع Headroom در راه‌پله‌ها می‌پردازد. از الزامات قانونی طبق مقررات ملی ساختمان گرفته تا نکات فنی در طراحی و اجرا، همه‌چیز را برای شما شرح می‌دهیم.

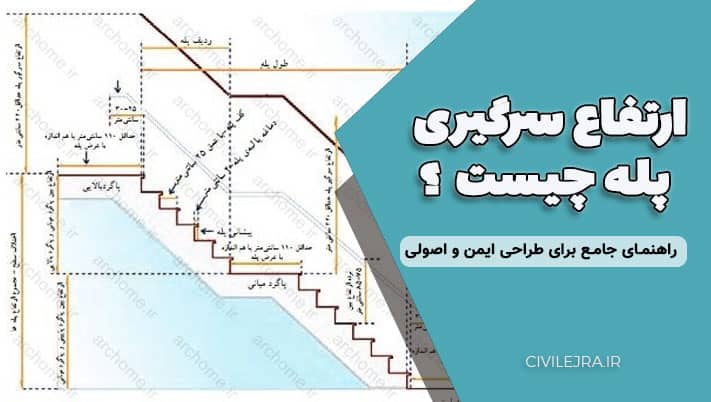

✅ ارتفاع سرگیری پله چیست؟
ارتفاع سرگیری (یا Headroom) به فاصله عمودی بین لبه جلوی هر پله تا پایین‌ترین بخش سقف یا مانع بالای آن گفته می‌شود. این فاصله باید به اندازه‌ای باشد که هنگام بالا یا پایین رفتن، فرد بدون برخورد سر به سقف یا مانع از مسیر عبور کند.
در نگاه اول ممکن است این مسئله ساده به نظر برسد، اما در عمل، بی‌توجهی به آن می‌تواند پیامدهای جدی داشته باشد:
- ضربه به سر هنگام حرکت روی پله
- ایجاد حس ناامنی در فضا
- عدم تأیید نقشه در سازمان نظام مهندسی
- خطر در زمان تخلیه اضطراری
📘 مقررات ملی ساختمان درباره Headroom پله
طبق مبحث چهارم مقررات ملی ساختمان ایران:
“حداقل ارتفاع سرگیری برای هر نوع پله‌ای باید ۲ متر باشد. این مقدار از لبه جلویی کف‌پله تا پایین‌ترین بخش سقف یا مانع بالای آن اندازه‌گیری می‌شود.”
این الزام در تمام کاربری‌ها از جمله:
- ساختمان‌های مسکونی
- اداری و تجاری
- فضاهای عمومی
- راه‌پله اضطراری و خروج
باید رعایت شود. در صورت عدم رعایت، نقشه در شهرداری یا نظام مهندسی رد می‌شود و اجرای پروژه با توقف یا اصلاح مواجه خواهد شد.
👷♂️ چرا Headroom اهمیت زیادی دارد؟
۱. ایمنی افراد: ارتفاع کم باعث می‌شود سر افراد با سقف یا مانع برخورد کند، به‌خصوص در شرایط اضطراری که سرعت عبور افراد بالاست.
۲. تأیید نقشه و مجوز ساخت: طرح‌های فاقد ارتفاع استاندارد سرگیری، توسط ناظر یا بازرس رد می‌شوند.
۳. زیبایی بصری و عملکرد فضا: پله‌هایی با ارتفاع ناکافی، احساس خفگی و ناامنی در فضا ایجاد می‌کنند.
✏️ نکات کلیدی طراحی برای رعایت ارتفاع سرگیری
- در پلان برش ارتفاع را نشان دهید
در طراحی دو بعدی، ارتفاع سرگیری مشخص نمی‌شود. باید از برش‌های عمودی (section) استفاده کنید. - مدل‌سازی سه‌بعدی انجام دهید
با نرم‌افزارهایی مانند Revit، SketchUp یا AutoCAD 3D می‌توان به‌وضوح برخورد سقف و پله را شبیه‌سازی کرد. - پله‌های دوبلکس را با دقت بیشتری بررسی کنید
در پله‌های دوبلکس معمولاً بخشی از پله زیر پله بالاتر قرار می‌گیرد که امکان کاهش Headroom را دارد. - زاویه شیب پله و تعداد پله‌ها را متعادل کنید
شیب زیاد باعث کوتاه شدن مسیر افقی پله می‌شود و Headroom کاهش می‌یابد. انتخاب درست نسبت ارتفاع و طول پله حیاتی است. - در پله‌های خم‌دار و با پاگرد، کنترل دقیق ارتفاع لازم است
- در صورت وجود تیر یا سقف شیب‌دار، از راهکارهای جبرانی استفاده کنید:
- جابه‌جایی پاگرد
- افزایش تعداد کف‌پله
- تغییر محل تیر یا تراز سقف
📊 جدول استاندارد ارتفاع سرگیری در انواع پله‌ها<
📌 بررسی یک پروژه واقعی
در یک پروژه ساختمانی در منطقه ولنجک تهران، ارتفاع سرگیری در پله دوبلکس فقط ۱.۸۵ متر اجرا شده بود. این موضوع در زمان بازدید ناظر شهرداری کشف شد. به دلیل نبود فضای کافی برای اصلاح، سقف طبقه پایین با هزینه بالا تخریب و مجدد اجرا شد.
این نمونه نشان می‌دهد که رعایت این موضوع از مرحله طراحی تا اجرا باید جدی گرفته شود.
🤔 سوالات متداول کاربران
حداقل ارتفاع سرگیری طبق آیین‌نامه چقدره؟
✅ حداقل ۲ متر طبق مبحث چهارم مقررات ملی.
اگر فضای کافی برای رعایت این ارتفاع نداشته باشیم، چاره چیست؟
✔️ استفاده از پاگرد بیشتر، شیب ملایم‌تر، اصلاح ساختار سقف یا جابه‌جایی تیر.
در پله‌های داخلی منزل (مثلاً دوبلکس)، این قانون الزامیه؟
✅ بله، حتی در واحدهای مسکونی کوچک نیز باید رعایت شود.
می‌توان برای صرفه‌جویی در فضا، از ارتفاع کمتر استفاده کرد؟
❌ خیر، حتی چند سانتی‌متر کوتاهی باعث رد شدن طرح می‌شود.
آیا در پله‌های گرد یا مارپیچ هم باید headroom رعایت شود؟
✅ بله، در تمام انواع پله‌ها این الزام وجود دارد.
چه نرم‌افزاری برای کنترل ارتفاع سرگیری پیشنهاد می‌دهید؟
📐 AutoCAD + Revit بهترین گزینه‌ها هستند.
📌 چک‌لیست کنترل ارتفاع سرگیری پله‌ها
در پلان برش ارتفاع بررسی شده؟
تداخل با تیر یا سقف وجود ندارد؟
حداقل ۲ متر از لبه پله تا سقف تأمین شده؟
در پله‌های پیچ‌دار، محل برخورد مشخص شده؟
پلان به ناظر نظام مهندسی جهت بررسی ارسال شده؟
🧠 پیشنهادهایی برای مهندسان، طراحان و مجریان
🔹 همیشه پلان برش و مقطع تهیه کنید، نه فقط پلان افقی
🔹 از شبیه‌سازی سه‌بعدی در طراحی پله استفاده کنید
🔹 قبل از اجرا، ارتفاع سرگیری را در کارگاه با متر یا لیزر چک کنید
🔹 اگر شک دارید که Headroom تأمین نشده، حتماً با ناظر مشورت کنید
🔹 در پروژه‌های بازسازی، محدودیت‌های سقف و کف را از قبل در نظر بگیرید
✨ جمع‌بندی نهایی
ارتفاع سرگیری پله، موضوعی ساده اما بسیار حساس در طراحی معماری و سازه است. رعایت نکردن آن می‌تواند به قیمت رد شدن نقشه، افزایش هزینه‌ها، کاهش ایمنی و حتی آسیب فیزیکی منجر شود.
با رعایت این استاندارد، هم ایمنی ساکنان را تضمین می‌کنید و هم روند تأیید و اجرای پروژه سریع‌تر و بدون دردسر انجام می‌گیرد.
💬 سوالات متداول درباره ارتفاع سرگیری پله
حداقل ارتفاع سرگیری پله چقدر است؟
طبق مبحث چهارم مقررات ملی ساختمان، حداقل ارتفاع سرگیری در تمام انواع پله‌ها باید ۲ متر باشد.
آیا می‌توان ارتفاع سرگیری را کمتر از ۲ متر در نظر گرفت؟
خیر. کاهش این مقدار باعث رد شدن نقشه توسط نظام مهندسی یا شهرداری می‌شود، مگر در موارد خاص با تأیید ناظر.
در پله‌های دوبلکس چطور می‌توان Headroom را کنترل کرد؟
با بررسی دقیق پلان برش و محل پاگرد، همچنین استفاده از مدل‌سازی سه‌بعدی برای شبیه‌سازی برخورد سقف با مسیر پله.
چه نرم‌افزارهایی برای بررسی سرگیری پله مناسب هستند؟
AutoCAD (برای برش)، Revit و SketchUp برای مدل‌سازی دقیق سه‌بعدی گزینه‌های مناسبی هستند.
در پله‌های زیر سقف شیب‌دار چطور می‌توان ارتفاع را حفظ کرد؟
با طراحی دقیق مسیر پله، افزایش طول افقی آن یا جابه‌جایی تیرها و اصلاح تراز سقف.
در پروژه‌های بازسازی، اگر فضای سرگیری کافی نداشته باشیم، چه راهکاری هست؟
می‌توان با اصلاح کف، افزایش ارتفاع سقف، یا طراحی دوباره پله با شیب ملایم‌تر مشکل را برطرف کرد.
آیا در پله‌های مارپیچ یا گرد نیز ارتفاع سرگیری باید رعایت شود؟
بله، حتی در پله‌های گرد، باید فاصله عمودی از لبه پله تا سقف بالای آن حداقل ۲ متر باشد.
آیا شهرداری روی Headroom پله حساس است؟
بله، ناظران فنی شهرداری و سازمان نظام مهندسی در بررسی نقشه‌ها و بازدید میدانی، روی این موضوع بسیار حساس‌اند.
📚 منابع:
- مبحث چهارم مقررات ملی ساختمان
- استاندارد ملی ایران در طراحی پله‌ها
- مقالات تخصصی civilejra.ir
- تجربیات اجرایی در پروژه‌های مسکونی و ویلایی
