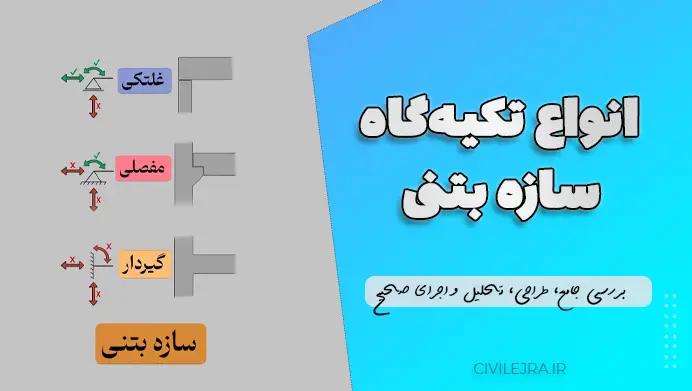

انواع تکیه‌گاه سازه بتنی نقش حیاتی در انتقال بار و پایداری سازه‌ها دارند. این مقاله به بررسی جامع تمامی تکیه‌گاه‌ها از جمله مفصلی، گیردار، نیمه‌گیردار، الاستومری و لرزه‌ای می‌پردازد و نکات طراحی، تحلیل، اجرای صحیح و ضوابط آیین‌نامه‌ای آنها را ارائه می‌دهد.
وقتی صحبت از یک سازه بتنی می‌شود، شاید اولین چیزی که به ذهن برسد ستون‌ها، تیرها و دال‌ها باشند. اما کمتر کسی در نگاه اول به سراغ تکیه‌گاه‌ها می‌رود؛ همان نقاط کلیدی که در واقع قلب انتقال بارها و نیروها هستند. تصور کنید یک پل بتنی عظیم را روی زمین ساخته‌ایم. اگر این پل بدون تکیه‌گاه مناسب روی خاک یا پایه‌ها قرار بگیرد، آیا می‌تواند حتی چند روز در برابر وزن خودش یا عبور خودروها مقاومت کند؟ قطعاً نه! اینجاست که تکیه‌گاه‌ها وارد عمل می‌شوند و نقش حیاتی خود را در پایداری سازه ایفا می‌کنند.
✨ تکیه‌گاه چیست؟
به زبان ساده، تکیه‌گاه نقطه یا سطحی است که سازه به آن اتکا پیدا می‌کند تا بتواند نیروهای مختلف (اعم از وزن مرده، بارهای زنده، باد، زلزله و …) را به زمین یا سازه‌های دیگر منتقل کند.
از نظر علمی‌تر، تکیه‌گاه عنصری است که:
- در برابر نیروها و لنگرها واکنش نشان می‌دهد.
- مسیر انتقال بار از سازه به زمین یا فونداسیون را فراهم می‌کند.
- رفتار کلی سازه را در تحلیل استاتیکی و دینامیکی تحت تأثیر قرار می‌دهد.
به‌طور خلاصه: بدون تکیه‌گاه، سازه‌ای وجود نخواهد داشت.
🔑 چرا تکیه‌گاه‌ها در سازه بتنی اهمیت ویژه دارند؟
سازه‌های بتنی برخلاف سازه‌های فولادی، معمولاً سنگین‌تر هستند و بارهای بسیار بیشتری به خاک یا فونداسیون منتقل می‌کنند. بنابراین انتخاب نوع تکیه‌گاه در این سازه‌ها:
- ایمنی سازه را تضمین می‌کند.
- نشست‌های ناخواسته را کاهش می‌دهد.
- رفتار لرزه‌ای سازه را بهبود می‌بخشد.
- مانع ترک‌خوردگی و خرابی زودرس بتن در اتصالات می‌شود.
به همین دلیل است که در آیین‌نامه‌های معتبر مثل آبا (ایران)، ACI (آمریکا) و Eurocode (اروپا)، بخشی اختصاصی برای تکیه‌گاه‌ها در نظر گرفته شده است.
📊 دسته‌بندی کلی انواع تکیه‌گاه سازه بتنی
تکیه‌گاه‌ها را می‌توان به چند گروه اصلی تقسیم کرد. جدول زیر یک مرور سریع بر روی مهم‌ترین دسته‌بندی‌ها دارد:
| نوع تکیه‌گاه | نماد در تحلیل سازه | ویژگی اصلی | کاربرد معمول |
|---|---|---|---|
| تکیه‌گاه مفصلی | 🔗 | مقاوم در برابر نیروهای افقی و عمودی، آزاد در دوران | اتصالات ستون به پی |
| تکیه‌گاه غلطکی | ⚪ | مقاوم در برابر نیروهای عمودی، آزاد در حرکت افقی و دوران | پل‌ها و سازه‌های طویل |
| تکیه‌گاه گیردار | ⛓️ | مقاوم در برابر نیروهای افقی، عمودی و دوران | اتصالات ستون‌های بتنی به فونداسیون |
| تکیه‌گاه الاستیک/نیمه‌گیردار | 🌀 | واکنش متناسب با سختی، انتقال بخشی از لنگر | سازه‌های مقاوم در برابر زلزله |
🏢 مثالی ساده برای درک بهتر
فرض کنید می‌خواهید یک میز بتنی کوچک بسازید.
- اگر پایه‌ها را فقط روی زمین بگذارید، این پایه‌ها نقش تکیه‌گاه مفصلی را دارند.
- اگر زیر پایه‌ها غلطک بگذارید، در واقع تکیه‌گاه غلطکی ساخته‌اید.
- اگر پایه‌ها را داخل بتن فونداسیون فرو ببرید و محکم کنید، به نوعی تکیه‌گاه گیردار ایجاد کرده‌اید.
همین مثال ساده نشان می‌دهد که انتخاب نوع تکیه‌گاه تا چه اندازه در رفتار کلی سازه مهم است.
🌍 نگاهی به تاریخچه انواع تکیه‌گاه سازه بتنی
استفاده از تکیه‌گاه در سازه‌ها موضوع جدیدی نیست. حتی در پل‌های سنگی رومیان باستان، مفهوم انتقال بار از قوس به پایه‌ها وجود داشته است. در ایران نیز در سازه‌های تاریخی مثل پل خواجو یا سی‌وسه‌پل اصفهان، طراحی تکیه‌گاه‌ها با دقت بالایی انجام شده بود.
امروزه اما با پیشرفت مصالح و روش‌های تحلیل، مهندسان می‌توانند به‌جای تکیه‌گاه‌های سنتی، از تکیه‌گاه‌های پیشرفته مانند جداسازهای لرزه‌ای استفاده کنند که مقاومت سازه را در برابر زلزله چندین برابر می‌کند.
تکیه‌گاه‌ها نقطه اتصال سازه با زمین یا بخش دیگری از سازه هستند و نقش کلیدی در ایمنی، پایداری و دوام سازه‌های بتنی دارند. شناخت انواع تکیه‌گاه‌ها و ویژگی‌های آنها، گام اول در طراحی و اجرای هر پروژه عمرانی است. در فصل‌های بعد، هر کدام از این تکیه‌گاه‌ها را به‌صورت جداگانه بررسی خواهیم کرد و مثال‌های واقعی و آیین‌نامه‌ای را مرور می‌کنیم.
طبقه‌بندی کلی انواع تکیه‌گاه سازه بتنی
وقتی یک مهندس عمران طراحی سازه بتنی را آغاز می‌کند، یکی از اولین تصمیم‌ها انتخاب نوع تکیه‌گاه است. چرا؟ چون این انتخاب تعیین می‌کند که سازه در برابر بارها چگونه واکنش نشان دهد. تکیه‌گاه‌ها همانند ستون فقرات بدن هستند؛ شاید دیده نشوند، اما کل سیستم بر اساس آنها استوار است.
در این فصل، به شکل جامع و ساده به چهار گروه اصلی تکیه‌گاه‌ها می‌پردازیم:
- 🔗 تکیه‌گاه مفصلی (Pinned Support)
- ⚪ تکیه‌گاه غلطکی (Roller Support)
- ⛓️ تکیه‌گاه گیردار (Fixed Support)
- 🌀 تکیه‌گاه نیمه‌گیردار یا الاستیک (Semi-Rigid / Elastic Support)
🔗 ۱. تکیه‌گاه مفصلی
تکیه‌گاه مفصلی یکی از پرکاربردترین انواع در سازه‌های بتنی است. ویژگی اصلی آن این است که:
- می‌تواند نیروهای افقی و عمودی را منتقل کند.
- اما در برابر دوران (چرخش) مقاومتی ندارد.
به زبان ساده، تکیه‌گاه مفصلی مثل یک لولا عمل می‌کند.
📌 مثال:
ستون‌های یک ساختمان بتنی که به فونداسیون متصل می‌شوند، اغلب به شکل مفصلی مدل می‌شوند تا دوران آزاد داشته باشند.
✅ مزایا:
- سادگی در مدل‌سازی
- کاهش تنش‌های اضافی
- مناسب برای تحلیل دستی
❌ معایب:
- ناتوان در تحمل لنگر خمشی
- حساسیت در برابر تغییر شکل‌ها
⚪ ۲. تکیه‌گاه غلطکی
این نوع تکیه‌گاه در برابر نیروهای عمودی مقاومت می‌کند، اما اجازه می‌دهد سازه در جهت افقی حرکت کند.
📌 ویژگی‌ها:
- فقط یک نیروی عکس‌العمل عمودی ایجاد می‌کند.
- در برابر نیروهای افقی و دوران مقاومتی ندارد.
📌 کاربرد:
- در پل‌های بتنی طویل یا سازه‌هایی که انبساط و انقباض حرارتی دارند.
✅ مزایا:
- جلوگیری از ایجاد تنش‌های حرارتی
- امکان تغییر طول سازه
❌ معایب:
- عدم مقاومت در برابر نیروهای افقی
- نیاز به ترکیب با تکیه‌گاه‌های دیگر
⛓️ ۳. تکیه‌گاه گیردار
این نوع تکیه‌گاه قوی‌ترین و پایدارترین نوع است.
- در برابر نیروهای افقی و عمودی مقاومت دارد.
- در برابر لنگر خمشی و دوران نیز واکنش نشان می‌دهد.
📌 مثال:
اتصال ستون بتنی مدفون در فونداسیون، یک نمونه کلاسیک از تکیه‌گاه گیردار است.
✅ مزایا:
- پایداری بالا
- کنترل تغییر مکان و دوران
- افزایش سختی کلی سازه
❌ معایب:
- اجرای سخت‌تر
- ایجاد لنگرهای بزرگ در اعضای سازه‌ای
- نیاز به محاسبات دقیق‌تر
🌀 ۴. تکیه‌گاه نیمه‌گیردار یا الاستیک
در عمل، بسیاری از اتصالات سازه‌ای نه کاملاً مفصلی هستند و نه کاملاً گیردار. به همین دلیل در مهندسی عمران از مدل نیمه‌گیردار (Semi-Rigid) یا الاستیک استفاده می‌شود.
📌 ویژگی‌ها:
- بخشی از لنگر خمشی را منتقل می‌کنند.
- واکنش آنها متناسب با سختی مصالح و شرایط اجرایی است.
📌 کاربرد:
- در سازه‌های مقاوم در برابر زلزله
- در اتصالات خاص بین تیر و ستون بتنی
📊 مقایسه انواع تکیه‌گاه‌ها
| نوع تکیه‌گاه | نیروی افقی | نیروی عمودی | لنگر خمشی | نمونه کاربرد |
|---|---|---|---|---|
| مفصلی | ✅ | ✅ | ❌ | اتصال ستون به فونداسیون |
| غلطکی | ❌ | ✅ | ❌ | پل‌های بتنی طویل |
| گیردار | ✅ | ✅ | ✅ | ستون مدفون در پی |
| نیمه‌گیردار | ✅ | ✅ | ➖ (بخشی از لنگر) | اتصالات خاص لرزه‌ای |
🌍 مثال واقعی از کاربرد ترکیبی تکیه‌گاه‌ها
در یک پل بتنی شهری:
- یک سر پل روی تکیه‌گاه گیردار قرار می‌گیرد تا پایداری کلی تأمین شود.
- سر دیگر پل روی تکیه‌گاه غلطکی نصب می‌شود تا امکان حرکت طولی در اثر تغییر دما وجود داشته باشد.
این ترکیب باعث می‌شود پل هم پایدار بماند، هم دچار ترک‌های حرارتی نشود.
📌 جمع‌بندی
تکیه‌گاه‌ها بسته به نوع، می‌توانند نیروهای مختلفی را منتقل کنند یا در برابر آنها مقاومت نکنند.
- مفصلی: مقاومت در برابر نیروها، آزاد در دوران.
- غلطکی: فقط نیروی عمودی.
- گیردار: مقاومت کامل.
- نیمه‌گیردار: چیزی بین مفصلی و گیردار.
🏗️ تکیه‌گاه مفصلی در سازه بتنی
وقتی صحبت از طراحی سازه بتنی می‌شود، یکی از ساده‌ترین و پرکاربردترین انواع تکیه‌گاه، تکیه‌گاه مفصلی است. این نوع تکیه‌گاه در نگاه اول بسیار ساده به نظر می‌رسد؛ اما در واقع اساس بسیاری از تحلیل‌های سازه‌ای را تشکیل می‌دهد.
🔎 تعریف تکیه‌گاه مفصلی
تکیه‌گاه مفصلی (Pinned Support) به نوعی از تکیه‌گاه گفته می‌شود که:
- در برابر نیروهای افقی و عمودی مقاومت می‌کند.
- اما اجازه می‌دهد عضو سازه‌ای در محل اتصال دوران آزادانه داشته باشد.
یعنی این تکیه‌گاه مانع انتقال لنگر خمشی نمی‌شود و فقط نیروی عکس‌العمل افقی و عمودی ایجاد می‌کند.
✨ چرا در سازه‌های بتنی استفاده می‌شود؟
در سازه‌های بتنی، معمولاً اعضا (تیرها و ستون‌ها) تحت بارگذاری‌های سنگین قرار دارند. اگر همه اتصالات گیردار فرض شوند، لنگرهای بزرگی در اعضا ایجاد می‌شود و محاسبات پیچیده می‌گردد. برای همین در بسیاری از طراحی‌ها، مهندسان ترجیح می‌دهند بعضی از اتصالات را مفصلی مدل کنند تا تحلیل ساده‌تر و نیروها منطقی‌تر باشند.
📌 مثال‌های اجرایی تکیه‌گاه مفصلی
- اتصال پایه یک ستون بتنی به پی که اجازه دوران داشته باشد.
- اتصالات تیر به ستون در سازه‌هایی که برای کاهش لنگر خمشی طراحی شده‌اند.
- پایه‌های داربست‌های بتنی موقت که روی زمین قرار می‌گیرند.
📊 رفتار تحلیلی تکیه‌گاه مفصلی
| مولفه نیرو/لنگر | واکنش تکیه‌گاه مفصلی |
|---|---|
| نیروی افقی (Fx) | ✅ مقاومت دارد |
| نیروی عمودی (Fy) | ✅ مقاومت دارد |
| لنگر خمشی (M) | ❌ مقاومت ندارد |
| دوران (θ) | آزاد |
🏢 مقایسه مفصلی با گیردار
برای درک بهتر، یک ستون بتنی را در نظر بگیرید که در پی قرار گرفته:
- اگر اتصال مفصلی باشد، ستون می‌تواند در پای خود دوران کند و فقط نیروهای افقی و عمودی منتقل می‌شود.
- اگر اتصال گیردار باشد، ستون علاوه بر نیروها، در برابر لنگر هم مقاومت خواهد کرد.
این تفاوت باعث می‌شود در طراحی سازه‌های بلند و سنگین، انتخاب درست بین مفصلی و گیردار اهمیت زیادی داشته باشد.
🛠️ مزایا و معایب تکیه‌گاه مفصلی
✅ مزایا:
- ساده‌سازی تحلیل سازه
- جلوگیری از ایجاد لنگرهای اضافی در اعضا
- اجرای آسان در عمل
- کاهش هزینه‌های ساخت
❌ معایب:
- ضعف در انتقال لنگر خمشی
- کاهش سختی کلی سازه
- حساسیت بیشتر در برابر نیروهای جانبی مثل زلزله
🌍 کاربرد در پروژه‌های واقعی
- در بسیاری از پل‌های بتنی کوتاه دهانه، برای کاهش تنش‌ها در اثر انبساط حرارتی، از تکیه‌گاه مفصلی استفاده می‌شود.
- در سازه‌های صنعتی سبک، تیرها به ستون‌ها به صورت مفصلی متصل می‌شوند تا انعطاف بیشتری داشته باشند.
- در طراحی‌های لرزه‌ای، ترکیب تکیه‌گاه‌های مفصلی و گیردار می‌تواند رفتار مطلوب‌تری ایجاد کند.
📐 مدل‌سازی تکیه‌گاه مفصلی در نرم‌افزارها
در نرم‌افزارهایی مثل SAP2000 یا ETABS:
- تکیه‌گاه مفصلی با علامت 🔗 نمایش داده می‌شود.
- در تنظیمات پشتیبانی (Supports)، معمولاً Fx و Fy قفل می‌شوند اما M آزاد باقی می‌ماند.
این مدل‌سازی باعث می‌شود تحلیل دقیق‌تری از توزیع نیروها داشته باشیم.
تکیه‌گاه مفصلی یکی از ساده‌ترین و پرکاربردترین انواع تکیه‌گاه‌ها در سازه‌های بتنی است. این تکیه‌گاه اجازه دوران آزاد می‌دهد، ولی نیروهای افقی و عمودی را منتقل می‌کند. انتخاب آن در طراحی، باعث کاهش لنگرهای اضافی و ساده‌تر شدن تحلیل می‌شود؛ هرچند که مقاومت سازه در برابر زلزله را کاهش می‌دهد.
در فصل بعد، به سراغ تکیه‌گاه غلطکی می‌رویم که در سازه‌های طویل مثل پل‌های بتنی نقشی حیاتی دارد.
🏗️ تکیه‌گاه غلطکی در سازه بتنی
اگر کمی به پل‌های بتنی دقت کنید، حتماً متوجه می‌شوید که در یک طرف آنها سازه روی پایه‌ها می‌لغزد یا به اصطلاح اجازه حرکت دارد. این همان تکیه‌گاه غلطکی است. تکیه‌گاهی که شاید در ظاهر ساده باشد، اما بدون آن بسیاری از پل‌ها و سازه‌های طویل به دلیل تنش‌های حرارتی یا نشست‌های ناهمگون به‌سرعت دچار ترک و خرابی می‌شدند.
🔎 تعریف تکیه‌گاه غلطکی
تکیه‌گاه غلطکی (Roller Support) نوعی تکیه‌گاه است که:
- تنها در برابر نیروی عمودی مقاومت می‌کند.
- در برابر نیروی افقی و دوران هیچ مقاومتی ندارد.
- به عضو سازه‌ای اجازه می‌دهد در راستای افقی حرکت کند.
به همین دلیل نماد آن در تحلیل سازه معمولاً به شکل یک چرخ یا غلتک رسم می‌شود.
✨ چرا در سازه‌های بتنی اهمیت دارد؟
سازه‌های بتنی، به‌ویژه پل‌ها و دال‌های طولانی، تحت تأثیر عوامل مختلفی تغییر طول می‌دهند:
- انبساط و انقباض حرارتی
- نشست‌های غیر یکنواخت خاک
- بارهای متحرک سنگین مثل خودروها و قطارها
اگر این تغییر طول‌ها مهار شوند، تنش‌های شدیدی در بتن ایجاد می‌شود که می‌تواند باعث ترک‌خوردگی یا حتی فروپاشی شود. تکیه‌گاه غلطکی این مشکل را حل می‌کند.
📊 رفتار تحلیلی تکیه‌گاه غلطکی
| مولفه نیرو/لنگر | واکنش تکیه‌گاه غلطکی |
|---|---|
| نیروی افقی (Fx) | ❌ مقاومت ندارد |
| نیروی عمودی (Fy) | ✅ مقاومت دارد |
| لنگر خمشی (M) | ❌ مقاومت ندارد |
| حرکت افقی | آزاد |
🏢 مثال‌های اجرایی
- پل‌های بزرگراهی: یک طرف پل روی غلطک قرار می‌گیرد تا در اثر تغییر دما آزادانه جابجا شود.
- سقف‌های بتنی طویل: در پروژه‌هایی مثل فرودگاه‌ها، بخشی از دال روی تکیه‌گاه غلطکی قرار می‌گیرد.
- سازه‌های صنعتی: در سالن‌های تولید بتنی، از غلطک‌ها برای تحمل بار سقف‌های گسترده استفاده می‌شود.
📐 مدل‌سازی در نرم‌افزارها
در SAP2000 یا ETABS، برای تعریف تکیه‌گاه غلطکی:
- تنها واکنش عمودی فعال می‌شود.
- نیروهای افقی و لنگر آزاد در نظر گرفته می‌شوند.
این مدل‌سازی کمک می‌کند تا تغییر طول‌های حرارتی و جابجایی‌ها به‌درستی شبیه‌سازی شوند.
🛠️ مزایا و معایب تکیه‌گاه غلطکی
✅ مزایا:
- جلوگیری از تنش‌های حرارتی
- امکان تغییر طول سازه بدون ترک خوردگی
- کاهش بارهای اضافی در اتصالات
❌ معایب:
- عدم مقاومت در برابر نیروهای جانبی
- نیاز به ترکیب با تکیه‌گاه‌های دیگر (مثل گیردار)
- نیاز به نگهداری و کنترل دوره‌ای در پروژه‌های بزرگ
🌍 مطالعه موردی
در طراحی پل سیاه‌بیشه مازندران، به دلیل شرایط آب‌وهوایی و تغییرات دمایی شدید، استفاده از تکیه‌گاه‌های غلطکی در کنار تکیه‌گاه‌های گیردار باعث شده است که پل بتواند در تابستان و زمستان بدون ایجاد ترک در عرشه، تغییر طول پیدا کند.
📊 مقایسه مفصلی و غلطکی
| ویژگی | مفصلی | غلطکی |
|---|---|---|
| نیروی افقی | ✅ مقاوم | ❌ آزاد |
| نیروی عمودی | ✅ مقاوم | ✅ مقاوم |
| لنگر خمشی | ❌ آزاد | ❌ آزاد |
| حرکت افقی | ❌ مهار شده | ✅ آزاد |
تکیه‌گاه غلطکی برای سازه‌هایی به‌کار می‌رود که نیاز دارند در برابر تغییر طول‌ها یا نشست‌های زمین انعطاف داشته باشند. این تکیه‌گاه فقط نیروی عمودی را تحمل می‌کند و نیروهای افقی و لنگر را منتقل نمی‌کند. در سازه‌های بتنی طویل مانند پل‌ها، استفاده ترکیبی از تکیه‌گاه غلطکی و گیردار، بهترین عملکرد را فراهم می‌آورد.
🏗️تکیه‌گاه‌های گیردار (Fixed Supports)
🔹 مقدمه
تکیه‌گاه گیردار یا Fixed Support یکی از مهم‌ترین و پرکاربردترین انواع تکیه‌گاه‌ها در سازه‌های بتنی است. این نوع تکیه‌گاه به‌گونه‌ای طراحی می‌شود که تمامی درجات آزادی سازه در محل اتصال را محدود کند؛ به عبارت دیگر، هیچ‌گونه حرکت یا چرخشی در نقطه اتصال مجاز نیست.
به همین دلیل، تکیه‌گاه گیردار می‌تواند همزمان نیروهای افقی، نیروهای عمودی و لنگر خمشی را تحمل کرده و به زمین منتقل کند.
🔹 ویژگی‌های اصلی تکیه‌گاه گیردار
- ممان خمشی منتقل می‌کند: برخلاف تکیه‌گاه ساده که فقط نیروها را منتقل می‌کند، تکیه‌گاه گیردار توانایی انتقال ممان خمشی را نیز دارد.
- جابجایی صفر در نقطه اتصال: عضو در نقطه اتصال نه می‌تواند حرکت خطی داشته باشد و نه دوران.
- پایداری بالا: این نوع تکیه‌گاه پایداری بیشتری به سازه می‌دهد و معمولاً در سازه‌هایی استفاده می‌شود که نیاز به صلبیت دارند.
- تحلیل پیچیده‌تر: وجود قیود حرکتی و انتقال ممان، تحلیل سازه را دشوارتر از حالتی می‌کند که تکیه‌گاه ساده داشته باشیم.
🔹 کاربردهای تکیه‌گاه گیردار در سازه‌های بتنی
- اتصال ستون‌ها به فونداسیون
- اتصال تیرهای طره‌ای به ستون‌ها
- پل‌های بتنی با دهانه‌های خاص
- سازه‌های بتنی بلندمرتبه که نیاز به صلبیت و کاهش تغییرمکان دارند
🔹 مثال واقعی
در نظر بگیرید یک تیر طره‌ای بتنی که از دیوار بیرون زده و بالکن یک ساختمان را تشکیل می‌دهد. برای اینکه این تیر بتواند وزن خود و بارهای اضافی مثل افراد یا مصالح را تحمل کند، باید در محل اتصال به دیوار گیردار شود. اگر اتصال گیردار نباشد، تیر مانند یک تکیه‌گاه ساده رفتار کرده و دچار دوران و فرو‌ریختگی خواهد شد.
🔹 مزایای تکیه‌گاه گیردار
- افزایش پایداری کلی سازه
- جلوگیری از تغییر مکان‌های زیاد
- امکان اجرای دهانه‌های بزرگ‌تر با اطمینان بیشتر
- کاهش نیاز به تکیه‌گاه‌های اضافی در بعضی پروژه‌ها
🔹 معایب تکیه‌گاه گیردار
- هزینه اجرای بالا: به دلیل نیاز به جزئیات اجرایی پیچیده‌تر مثل آرماتوربندی خاص.
- تمرکز تنش: در محل اتصال احتمال ایجاد ترک و تمرکز تنش وجود دارد.
- تحلیل سخت‌تر: نیازمند مدل‌سازی دقیق‌تر در نرم‌افزارهای تحلیل سازه‌ای.
- نیاز به مصالح بیشتر: اجرای گیردار معمولاً بتن و فولاد بیشتری مصرف می‌کند.
🔹 روش‌های اجرایی در سازه بتنی
- آرماتورگذاری پیوسته بین ستون و فونداسیون یا تیر و ستون
- استفاده از وصله‌های مکانیکی (کوپلرها) برای انتقال کامل نیروها
- اجرای بتن‌ریزی یکپارچه بدون درز سرد در محل اتصال
- جزئیات تقویتی مثل استفاده از خاموت‌های بسته یا برش‌گیرها
تکیه‌گاه گیردار یکی از مهم‌ترین اجزای یک سازه بتنی است که امکان انتقال کامل نیروها و ممان‌ها را فراهم می‌آورد. هرچند اجرای آن هزینه‌بر و پیچیده‌تر است، اما در بسیاری از پروژه‌های عمرانی، به‌ویژه در ساختمان‌های بلند و سازه‌های طره‌ای، استفاده از آن اجتناب‌ناپذیر است.
🏗️ تکیه‌گاه‌های الاستیک و نیمه‌گیردار
وقتی در مهندسی سازه صحبت از تکیه‌گاه می‌شود، اغلب به ذهنمان تکیه‌گاه‌های ساده و کلاسیک مثل مفصلی یا گیردار کامل می‌آیند. اما واقعیت این است که در بسیاری از پروژه‌های واقعی، شرایط اجرا، نوع مصالح و محدودیت‌های اقتصادی باعث می‌شود تکیه‌گاه‌ها نه کاملاً آزاد باشند و نه کاملاً گیردار. اینجاست که مفهوم تکیه‌گاه‌های الاستیک و نیمه‌گیردار وارد عمل می‌شود. این نوع تکیه‌گاه‌ها رفتار میانه‌ای بین آزادی کامل و گیرداری مطلق دارند و در طراحی‌های پیشرفته، به‌ویژه در سازه‌های بتنی و فولادی مدرن، اهمیت بالایی پیدا می‌کنند.
🌱 تکیه‌گاه الاستیک چیست؟
تکیه‌گاه الاستیک (Elastic Support) به نوعی از تکیه‌گاه گفته می‌شود که در برابر تغییر مکان یا دوران مقاومت دارد، اما این مقاومت محدود و وابسته به سختی فنری است. به زبان ساده، این تکیه‌گاه مثل یک فنر عمل می‌کند:
- اگر بار کوچک باشد، تکیه‌گاه کمی جابه‌جا می‌شود.
- اگر بار زیاد شود، تغییر مکان هم افزایش پیدا می‌کند.
📌 مثال ساده:
فرض کنید ستون بتنی روی یک لایه خاک نرم قرار گرفته است. این خاک برخلاف یک بستر صلب، اجازه نشست و تغییر مکان جزئی را به ستون می‌دهد. بنابراین ستون نه کاملاً ثابت است و نه کاملاً آزاد → دقیقاً شبیه رفتار فنری.
⚖️ ویژگی‌های تکیه‌گاه الاستیک
- رفتار آنها توسط ضریب سختی (K) مشخص می‌شود.
- هرچه سختی بیشتر باشد، تکیه‌گاه به حالت گیردار نزدیک‌تر می‌شود.
- هرچه سختی کمتر باشد، به حالت مفصلی یا آزاد نزدیک‌تر خواهد شد.
- معمولاً در مدل‌سازی عددی (مثل نرم‌افزارهای ETABS یا SAP2000) به‌صورت فنرهای خطی یا غیرخطی وارد می‌شوند.
🔗 تکیه‌گاه نیمه‌گیردار چیست؟
تکیه‌گاه نیمه‌گیردار (Semi-Rigid Support) شرایطی بین گیردار کامل و مفصلی دارد.
- در این حالت، تکیه‌گاه توانایی انتقال بخشی از لنگر خمشی را دارد، نه همه آن.
- در واقع اتصال به‌طور کامل دوران‌پذیر نیست، اما همزمان توانایی مهار کامل دوران را هم ندارد.
📌 مثال واقعی:
اتصال یک تیر بتنی به ستون با آرماتورگذاری محدود: در این حالت تیر بخشی از لنگر را به ستون منتقل می‌کند اما اگر بارگذاری سنگین باشد، اتصال تا حدی دوران خواهد داشت.
📊 جدول مقایسه انواع تکیه‌گاه سازه بتنی
| نوع تکیه‌گاه | انتقال نیروی برشی | انتقال لنگر خمشی | نمونه کاربرد |
|---|---|---|---|
| مفصلی | ✅ | ❌ | پل‌های ساده، قاب‌های سبک |
| گیردار | ✅ | ✅ | ستون‌های مدفون در فونداسیون |
| الاستیک | ✅ (وابسته به K) | ✅ (وابسته به K) | ستون روی خاک، پی‌های سطحی |
| نیمه‌گیردار | ✅ | انتقال جزئی | اتصالات تیر به ستون با آرماتورگذاری محدود |
🔍 اهمیت در طراحی سازه
۱. دقت بیشتر در تحلیل سازه:
اگر اتصالات و تکیه‌گاه‌ها را ساده‌سازی بیش از حد کنیم (مثلاً همه را مفصلی یا گیردار کامل فرض کنیم)، نتایج به‌دست‌آمده از تحلیل با رفتار واقعی اختلاف زیادی خواهد داشت.
۲. صرفه‌جویی اقتصادی:
با درنظر گرفتن نیمه‌گیردار بودن بعضی اتصالات، می‌توان طراحی اقتصادی‌تری انجام داد؛ زیرا نیروها به‌صورت طبیعی‌تر بین اعضا توزیع می‌شوند.
۳. ایمنی سازه:
شناخت درست رفتار خاک زیر فونداسیون یا اتصالات نیمه‌گیردار باعث افزایش ضریب اطمینان در برابر شکست یا نشست ناگهانی می‌شود.
🏢 کاربردهای رایج
- مدل‌سازی خاک زیر فونداسیون به‌عنوان فنر الاستیک.
- طراحی سازه‌های فولادی با اتصالات نیمه‌گیردار جوشی یا پیچی.
- بررسی رفتار دال‌های بتنی روی بستر خاک (Slab on Grade).
- پل‌ها و سازه‌های خاصی که نیازمند انعطاف‌پذیری کنترل‌شده هستند.
💡 نکته مهندسی انواع تکیه‌گاه سازه بتنی
- در نرم‌افزارهایی مثل ETABS، می‌توان برای هر تکیه‌گاه ضریب سختی مشخص کرد تا رفتار الاستیک یا نیمه‌گیردار شبیه‌سازی شود.
- در آیین‌نامه‌ها معمولاً توصیه می‌شود در پروژه‌های حساس (مثل سازه‌های بلندمرتبه یا پل‌ها) اثر نیمه‌گیردار بودن اتصالات حتماً در طراحی لحاظ شود.
تکیه‌گاه‌های الاستیک و نیمه‌گیردار پلی هستند بین دنیای ایده‌آل و واقعیت‌های مهندسی. در دنیای واقعی، کمتر پیش می‌آید اتصالات کاملاً آزاد یا کاملاً گیردار باشند. خاک، مصالح و اجرای واقعی همیشه انعطاف یا محدودیت‌هایی ایجاد می‌کنند که تنها با شناخت تکیه‌گاه‌های میانی می‌توان رفتار سازه را به‌طور دقیق‌تر مدل کرد.
🏗️تکیه‌گاه‌های خاص در سازه‌های بتنی
وقتی از تکیه‌گاه‌های سازه‌ای صحبت می‌کنیم، ذهن اغلب مهندسان به سمت انواع متداول مانند مفصلی، غلتکی، گیردار یا الاستیک می‌رود. اما در پروژه‌های عمرانی مدرن، گاهی شرایط خاصی پیش می‌آید که استفاده از این تکیه‌گاه‌های مرسوم کافی نیست. در چنین مواقعی، طراحان به سراغ تکیه‌گاه‌های خاص می‌روند؛ تکیه‌گاه‌هایی که برای پاسخگویی به بارهای غیرمعمول، شرایط محیطی ویژه یا نیازهای عملکردی خاص طراحی می‌شوند.
در این فصل، با مهم‌ترین تکیه‌گاه‌های خاص در سازه‌های بتنی آشنا می‌شویم و بررسی می‌کنیم که چرا و کجا از آنها استفاده می‌کنیم.
🔹 ۱. تکیه‌گاه‌های لرزه‌ای (Seismic Bearings)
یکی از مهم‌ترین تکیه‌گاه‌های خاص، تکیه‌گاه لرزه‌ای است که نقش کلیدی در مقاومت در برابر زلزله دارد. این تکیه‌گاه‌ها بین سازه و فونداسیون نصب می‌شوند و می‌توانند انرژی لرزه‌ای را جذب یا تغییر مسیر دهند.
انواع رایج آن:
- لایه‌لایه لاستیکی-فولادی (LRB): ساخته‌شده از ورق‌های فولادی و لایه‌های لاستیک با خاصیت میرایی.
- تکیه‌گاه اصطکاکی لغزشی: با کاهش اصطکاک، نیروی زلزله به سازه منتقل نمی‌شود.
- تکیه‌گاه با میرایی ویسکوز: انرژی لرزه‌ای را به گرما تبدیل می‌کند.
📌 کاربرد: پل‌های شهری، برج‌های بلند، بیمارستان‌ها و سازه‌های حیاتی که باید در زمان زلزله پایدار بمانند.
🔹 ۲. تکیه‌گاه‌های حرارتی (Expansion Bearings)
در سازه‌هایی مانند پل‌ها و دال‌های طولانی بتنی، تغییر دما باعث انبساط و انقباض می‌شود. اگر این تغییرات کنترل نشود، ترک‌های خطرناکی ایجاد خواهد شد.
این تکیه‌گاه‌ها اجازه حرکت کنترل‌شده به سازه می‌دهند و از تمرکز تنش جلوگیری می‌کنند.
🔧 ویژگی‌ها:
- مقاوم در برابر تغییرات دما
- تحمل حرکت طولی و عرضی
- جلوگیری از ترک در اتصالات
📌 کاربرد: پل‌های بتنی، سازه‌های صنعتی در مناطق گرم و سرد
🔹 ۳. تکیه‌گاه‌های لغزشی (Sliding Bearings)
این تکیه‌گاه‌ها برای کاهش اصطکاک بین بخش‌های مختلف سازه به کار می‌روند. به‌ویژه در پل‌های طویل یا سازه‌هایی با جابجایی زیاد، استفاده از آنها ضروری است.
🛠️ انواع:
- لغزشی با پوشش تفلونی (PTFE)
- لغزشی با لایه فولادی صیقلی
📌 کاربرد: پل‌ها، سقف‌های متحرک، سازه‌های صنعتی
🔹 ۴. تکیه‌گاه‌های ترکیبی (Hybrid Bearings)
گاهی شرایط پروژه ایجاب می‌کند که تکیه‌گاهی همزمان چند عملکرد داشته باشد. به همین دلیل تکیه‌گاه‌های ترکیبی طراحی می‌شوند.
مثلاً:
- ترکیب تکیه‌گاه لرزه‌ای + لغزشی
- ترکیب تکیه‌گاه حرارتی + الاستیک
📌 کاربرد: پل‌های ریلی، نیروگاه‌ها، سازه‌های بلندمرتبه
🔹 ۵. تکیه‌گاه‌های هوشمند (Smart Bearings)
با پیشرفت تکنولوژی، مهندسی عمران هم وارد عصر هوشمندسازی شده است. امروزه تکیه‌گاه‌هایی طراحی می‌شوند که با حسگرها و محرک‌ها مجهز شده‌اند و می‌توانند رفتار سازه را در لحظه کنترل کنند.
✨ مزایا:
- تنظیم سختی و میرایی در زمان واقعی
- ارسال اطلاعات به سیستم مانیتورینگ
- کاهش هزینه‌های تعمیر و نگهداری
📌 کاربرد: پل‌های هوشمند، آسمان‌خراش‌های پیشرفته، سازه‌های حساس در مناطق لرزه‌خیز
📊 جدول مقایسه‌ای انواع تکیه‌گاه‌های خاص
| نوع تکیه‌گاه | ویژگی اصلی | کاربرد |
|---|---|---|
| لرزه‌ای | جذب انرژی زلزله | پل‌ها، بیمارستان‌ها، برج‌ها |
| حرارتی | مقاوم در برابر تغییر دما | پل‌های طولانی، نیروگاه‌ها |
| لغزشی | کاهش اصطکاک | سازه‌های متحرک، پل‌ها |
| ترکیبی | چند عملکرد همزمان | نیروگاه‌ها، پروژه‌های خاص |
| هوشمند | قابلیت تنظیم و مانیتورینگ | سازه‌های مدرن و حساس |
تکیه‌گاه‌های خاص در سازه‌های بتنی، پاسخی به چالش‌های مهندسی نوین هستند. چه در مقابله با زلزله، چه در مدیریت تغییرات حرارتی و چه در طراحی هوشمند، این تکیه‌گاه‌ها نقش کلیدی در افزایش ایمنی، دوام و کارایی سازه دارند.
در پروژه‌های بزرگ و حساس، انتخاب درست این تکیه‌گاه‌ها می‌تواند تفاوت بین یک سازه ایمن و پایدار و یک سازه آسیب‌پذیر باشد.
🏗️روش‌های تحلیل و مدل‌سازی تکیه‌گاه‌ها در سازه‌های بتنی
تکیه‌گاه‌ها یکی از مهم‌ترین اجزای انتقال بار در سازه‌های بتنی هستند که نحوه مدل‌سازی و تحلیل آنها تأثیر مستقیمی بر نتایج طراحی دارد. انتخاب صحیح نوع تکیه‌گاه و روش تحلیل آن می‌تواند دقت محاسبات و ایمنی سازه را تضمین کند. در این فصل، به بررسی روش‌های مختلف تحلیل و مدل‌سازی تکیه‌گاه‌ها می‌پردازیم.
📌 ۱. تحلیل استاتیکی تکیه‌گاه‌ها
تحلیل استاتیکی یکی از پایه‌ای‌ترین روش‌ها برای بررسی رفتار تکیه‌گاه‌ها در سازه‌های بتنی است. در این روش، بارهای ثقلی و جانبی به‌صورت ایستا بر سازه اعمال شده و واکنش تکیه‌گاه‌ها محاسبه می‌شود.
🔹 ویژگی‌ها و کاربردها:
- مناسب برای سازه‌های معمولی با بارگذاری ساده.
- استفاده در طراحی اولیه و کنترل‌های دستی.
- امکان مدل‌سازی تکیه‌گاه به‌صورت مفصلی، گیردار یا نیمه‌گیردار.
🔹 مزایا:
- سادگی و سرعت بالا در تحلیل.
- قابل‌فهم بودن برای دانشجویان و مهندسان تازه‌کار.
- مناسب برای پروژه‌های کوچک و کم‌ریسک.
🔹 محدودیت‌ها:
- عدم دقت در سازه‌های پیچیده یا تحت بارهای لرزه‌ای.
- نادیده گرفتن اثرات تغییرشکل‌های واقعی.
📌 ۲. تحلیل دینامیکی تکیه‌گاه‌ها
در سازه‌های حساس مانند پل‌ها و ساختمان‌های بلند، بارهای دینامیکی (زلزله، باد، ارتعاشات ترافیکی) اهمیت بالایی دارند. در این شرایط، رفتار تکیه‌گاه‌ها باید در تحلیل دینامیکی مدنظر قرار گیرد.
🔹 روش‌های دینامیکی متداول:
- تحلیل طیفی (Response Spectrum Analysis): بررسی پاسخ سازه بر اساس طیف ارتعاش زمین.
- تحلیل تاریخچه زمانی (Time History Analysis): مدل‌سازی دقیق رفتار سازه تحت رکوردهای زلزله.
- تحلیل مودال: بررسی شکل‌های مود ارتعاشی و سهم هر مود در پاسخ کلی سازه.
🔹 نقش تکیه‌گاه‌ها در تحلیل دینامیکی:
- جداسازهای لرزه‌ای موجب کاهش انتقال نیروهای زلزله می‌شوند.
- تکیه‌گاه‌های الاستومری باعث میرایی و کاهش ارتعاش می‌شوند.
- تکیه‌گاه‌های نیمه‌گیردار با سختی مشخص در رفتار کلی اثرگذارند.
📌 ۳. استفاده از تکیه‌گاه‌ها در نرم‌افزارهای سازه‌ای
نرم‌افزارهای مهندسی عمران مانند SAP2000، ETABS، SAFE، ABAQUS و ANSYS امکانات گسترده‌ای برای مدل‌سازی تکیه‌گاه‌ها فراهم می‌کنند.
🔹 روش‌های مدل‌سازی در نرم‌افزارها:
- تکیه‌گاه مفصلی (Hinge Support): صفر بودن دوران و امکان جابجایی.
- تکیه‌گاه گیردار (Fixed Support): عدم امکان جابجایی و دوران.
- تکیه‌گاه الاستیک (Spring Support): تعریف سختی K در راستاهای مختلف.
- تکیه‌گاه نیمه‌گیردار (Partial Fixity): مدل‌سازی با فنرهای دورانی.
- تکیه‌گاه لغزشی (Sliding): امکان حرکت افقی با یا بدون اصطکاک.
- جداساز لرزه‌ای (Seismic Isolator): تعریف المان‌های غیرخطی با ویژگی میرایی و سختی متغیر.
🔹 مزیت نرم‌افزارها:
- شبیه‌سازی رفتار واقعی با دقت بالا.
- امکان بررسی شرایط بارگذاری پیچیده.
- ارائه خروجی‌های گرافیکی و تحلیلی برای تصمیم‌گیری بهتر.
📌 ۴. روش‌های تقریبی و تحلیلی انواع تکیه‌گاه سازه بتنی
در بسیاری از پروژه‌ها، ترکیبی از روش‌های تقریبی و تحلیلی برای مدل‌سازی تکیه‌گاه‌ها استفاده می‌شود.
🔹 روش‌های تقریبی:
- استفاده از ضریب‌های اصلاحی برای سختی تکیه‌گاه.
- معادل‌سازی تکیه‌گاه‌ها با فنرهای خطی.
- ساده‌سازی مدل برای سرعت بیشتر در محاسبات.
🔹 روش‌های تحلیلی دقیق:
- مدل‌سازی غیرخطی مصالح و رفتار واقعی تکیه‌گاه.
- تحلیل اندرکنش خاک و سازه (Soil-Structure Interaction).
- شبیه‌سازی اجزای محدود (Finite Element Analysis) برای جزئیات موضعی.
📊 جدول مقایسه‌ای روش‌های تحلیل تکیه‌گاه‌ها
| روش تحلیل | دقت | سرعت | کاربرد اصلی | نرم‌افزارهای مناسب |
|---|---|---|---|---|
| استاتیکی | متوسط | بسیار سریع | سازه‌های ساده و کوچک | SAP2000, ETABS |
| دینامیکی طیفی | بالا | متوسط | ساختمان‌های بلند و پل‌ها | ETABS, SAP2000 |
| تاریخچه زمانی | بسیار بالا | کند | پروژه‌های حساس لرزه‌ای | ABAQUS, ANSYS |
| روش تقریبی | کم | بسیار سریع | برآورد اولیه | دستی, SAP2000 |
| روش تحلیلی دقیق | بسیار بالا | کند | پژوهش و پروژه‌های ویژه | ABAQUS, OpenSees |
در این فصل دیدیم که مدل‌سازی و تحلیل تکیه‌گاه‌ها از ساده‌ترین روش‌های استاتیکی تا پیچیده‌ترین مدل‌های دینامیکی و غیرخطی گسترده است. انتخاب روش مناسب به نوع سازه، اهمیت پروژه و شرایط بارگذاری بستگی دارد. برای پروژه‌های روزمره، استفاده از تحلیل استاتیکی و نرم‌افزارهایی مثل ETABS و SAP2000 کافی است، اما در پروژه‌های حساس مانند پل‌ها و برج‌ها باید از تحلیل دینامیکی پیشرفته و مدل‌سازی دقیق بهره برد.
🏗️طراحی و ضوابط آیین‌نامه‌ای | انواع تکیه‌گاه سازه بتنی
تکیه‌گاه‌ها در سازه‌های بتنی، تنها المان‌های ساده‌ی انتقال نیرو نیستند؛ بلکه نقش تعیین‌کننده‌ای در پایداری، عملکرد لرزه‌ای و دوام کلی سازه ایفا می‌کنند. در این فصل به بررسی الزامات آیین‌نامه‌ای و نکات طراحی تکیه‌گاه‌ها در چارچوب استانداردهای معتبر ملی و بین‌المللی می‌پردازیم.
📘 ضوابط آیین‌نامه بتن ایران (آبا)
آیین‌نامه بتن ایران (آبا) به‌عنوان مرجع اصلی طراحی سازه‌های بتنی در کشور، مقررات خاصی برای تکیه‌گاه‌ها در نظر گرفته است:
- انتقال بار قائم: تکیه‌گاه باید توانایی انتقال بارهای ثقلی از سازه به فونداسیون یا خاک زیرین را داشته باشد.
- محدودیت تغییرشکل: تغییرشکل‌های مجاز تکیه‌گاه نباید به حدی باشد که بر عملکرد کلی سازه یا اعضای متصل اثر منفی بگذارد.
- رفتار لرزه‌ای: در مناطق زلزله‌خیز، آیین‌نامه الزام می‌کند که نوع و جزئیات تکیه‌گاه با ضریب اطمینان بالا طراحی شود تا در برابر تغییرمکان‌های افقی و چرخشی مقاومت کافی داشته باشد.
- مصالح: در آبا به صراحت آمده است که جنس تکیه‌گاه‌ها باید دوام کافی در برابر عوامل محیطی (رطوبت، خوردگی و سیکل یخ‌زدگی) داشته باشد.
📌 مثال کاربردی: در پل‌های بتنی، استفاده از نئوپرن‌های مسلح طبق آبا نیازمند کنترل سختی، ظرفیت باربری و تغییرشکل مجاز در دماهای مختلف است.
📘 ACI و الزامات طراحی انواع تکیه‌گاه سازه بتنی
آیین‌نامه آمریکایی ACI 318 و اسناد مکمل آن برای طراحی تکیه‌گاه‌ها نکات مهمی ارائه می‌دهد:
- ظرفیت باربری فشاری: مقطع تکیه‌گاه باید بر اساس تنش مجاز بتن و فولاد محاسبه شود.
- کنترل برش و پانچ: در نواحی تماس مستقیم تکیه‌گاه با دال یا تیر، کنترل برش دوطرفه (punching shear) الزامی است.
- در نظر گرفتن اثر خزش و جمع‌شدگی بتن: ACI تأکید دارد که در تحلیل تغییرمکان‌های بلندمدت باید اثرات خزش و جمع‌شدگی لحاظ شود.
- کنترل نشست نامتقارن: تکیه‌گاه‌ها باید طوری طراحی شوند که نشست نامتقارن باعث ایجاد لنگر اضافی در سازه نشود.
📘 Eurocode و رویکرد اروپایی به طراحی تکیه‌گاه‌ها
Eurocode 2 (بتن) و Eurocode 8 (لرزه‌ای) نیز دستورالعمل‌های دقیقی برای تکیه‌گاه‌ها بیان می‌کنند:
- تعریف مدل سازه‌ای: تکیه‌گاه‌ها می‌توانند به‌صورت گیردار، ساده یا نیمه‌گیردار مدل شوند. انتخاب مدل باید مطابق با رفتار واقعی جزئیات اجرایی باشد.
- ایمنی در برابر زلزله: Eurocode 8 تأکید ویژه‌ای بر جداسازی لرزه‌ای دارد. استفاده از تکیه‌گاه‌های جداساز لرزه‌ای برای سازه‌های حیاتی (مانند بیمارستان‌ها و پل‌ها) توصیه می‌شود.
- ضرایب بار و ترکیب بار: بارهای قائم، افقی، حرارتی و زلزله باید همگی در طراحی تکیه‌گاه‌ها در نظر گرفته شوند.
- کنترل لغزش و پایداری: تکیه‌گاه‌ها باید طوری طراحی شوند که تحت اثر نیروهای افقی لغزش نکنند یا واژگون نشوند.
📊 کنترل تغییرمکان‌ها و پایداری سازه
یکی از مهم‌ترین وظایف طراح، کنترل تغییرمکان‌ها و تضمین پایداری است:
- تغییرمکان‌های جانبی: جابه‌جایی‌های افقی باید در محدوده مجاز آیین‌نامه‌ای قرار داشته باشند.
- چرخش مجاز: در تکیه‌گاه‌های الاستومری و لغزشی، میزان چرخش نباید باعث تمرکز تنش شود.
- نشست فونداسیون: نشست کلی و تفاضلی باید کنترل شود تا از ایجاد ترک یا تمرکز تنش در اعضای بتنی جلوگیری شود.
🛠️ ملاحظات اجرایی و ایمنی
علاوه بر طراحی تئوریک، رعایت جزئیات اجرایی و ایمنی بسیار حیاتی است:
- تراز و هم‌محوری: نصب تکیه‌گاه باید دقیق و بدون شیب ناخواسته باشد.
- نگهداری و بازرسی دوره‌ای: تکیه‌گاه‌های الاستومری و لغزشی باید به‌طور دوره‌ای بررسی شوند تا از عملکرد مناسب آنها اطمینان حاصل گردد.
- محافظت در برابر خوردگی: اجزای فولادی باید رنگ‌آمیزی یا گالوانیزه شوند.
- ایمنی کارگاهی: هنگام اجرای تکیه‌گاه‌ها باید از تجهیزات مناسب برای جلوگیری از جابه‌جایی ناخواسته استفاده شود.
فصل نهم نشان می‌دهد که تکیه‌گاه‌ها صرفاً المان‌های انتقال نیرو نیستند، بلکه جزئی جدایی‌ناپذیر از طراحی و اجرای سازه‌های بتنی محسوب می‌شوند. آیین‌نامه‌ها (آبا، ACI، Eurocode) الزامات دقیقی برای کنترل باربری، تغییرمکان، پایداری و دوام این المان‌ها ارائه کرده‌اند. همچنین، جزئیات اجرایی و ایمنی نقش کلیدی در تضمین عملکرد مناسب تکیه‌گاه‌ها ایفا می‌کند.
🏗️مطالعه موردی انواع تکیه‌گاه سازه بتنی
یکی از بهترین روش‌ها برای درک رفتار و اهمیت تکیه‌گاه‌ها در سازه‌های بتنی، بررسی پروژه‌های واقعی است. در این فصل، نمونه‌هایی از پروژه‌های ایران بررسی شده و تحلیل‌های عملی درباره نحوه استفاده از انواع تکیه‌گاه‌ها ارائه می‌شود.
🔹 بررسی نمونه واقعی از پروژه‌های ایران
در ایران، با توجه به شرایط لرزه‌ای و اقلیمی متنوع، استفاده از تکیه‌گاه‌های مناسب در پل‌ها و ساختمان‌ها حیاتی است. دو پروژه شاخص مورد بررسی قرار می‌گیرند:
- پل کابلی بتنی در تهران
- دارای دهانه بلند و بارگذاری دینامیکی ناشی از ترافیک سنگین.
- استفاده از تکیه‌گاه‌های الاستومری و لغزشی برای کنترل تغییرمکان‌های حرارتی و لرزه‌ای.
- نصب دقیق و کنترل تراز تکیه‌گاه‌ها با تجهیزات لیزری انجام شد.
- ساختمان اداری چندطبقه در مشهد
- ارتفاع زیاد و بارگذاری جانبی قابل توجه ناشی از باد و زلزله.
- ستون‌ها و تیرها با تکیه‌گاه‌های نیمه‌گیردار اجرا شدند تا رفتار واقعی سازه به تحلیل نزدیک باشد.
- استفاده از نرم‌افزار ETABS برای تحلیل دینامیکی و بررسی تغییرمکان‌ها و چرخش‌ها.
🔹 تحلیل یک پل بتنی و تکیه‌گاه‌های آن
مشخصات پل:
- دهانه اصلی: ۶۰ متر
- نوع سازه: پل عابر یا خودرو با دال بتنی مسلح
- نوع تکیه‌گاه: ترکیبی از نئوپرن مسلح و لغزشی
تحلیل عملکرد:
- جابجایی طولی ناشی از تغییر دما: نئوپرن‌ها اجازه حرکت کنترل‌شده می‌دهند.
- جابجایی ناشی از بارهای دینامیکی: تکیه‌گاه لغزشی باعث کاهش تمرکز نیرو در محل اتصال تیر به تکیه‌گاه شد.
- کنترل تنش: تغییرشکل تکیه‌گاه‌ها باعث توزیع یکنواخت نیرو در بتن شد و از ایجاد ترک جلوگیری کرد.
📌 نتیجه‌گیری: ترکیب تکیه‌گاه‌های الاستومری و لغزشی موجب کاهش تمرکز تنش و افزایش دوام پل شد.
🔹 تحلیل یک ساختمان بتنی چندطبقه
مشخصات ساختمان:
- تعداد طبقات: ۱۲
- نوع سازه: قاب خمشی بتنی
- نوع تکیه‌گاه‌ها: نیمه‌گیردار در ستون‌ها، مفصلی در فونداسیون
تحلیل عملکرد:
- رفتار دینامیکی: استفاده از تکیه‌گاه نیمه‌گیردار باعث کاهش تغییرمکان‌های افقی در طبقات میانی شد.
- پایداری سازه: ستون‌ها توانستند لنگرهای خمشی ناشی از باد و زلزله را بهتر تحمل کنند.
- کنترل ترک‌ها: با توجه به سختی مناسب تکیه‌گاه‌ها، تمرکز تنش کاهش یافته و ترک‌های موضعی کمتر شد.
📌 نتیجه‌گیری: انتخاب نیمه‌گیردار برای ستون‌ها و مفصلی برای فونداسیون باعث تعادل بین صلبیت و انعطاف‌پذیری سازه شد.
🔹 نکات کلیدی در انتخاب انواع تکیه‌گاه سازه بتنی
- بارگذاری: بار ثقلی، بار جانبی، زلزله و باد باید در انتخاب نوع تکیه‌گاه مدنظر باشد.
- دهانه و ارتفاع سازه: دهانه طولانی پل یا ساختمان بلند نیازمند تکیه‌گاه‌های انعطاف‌پذیرتر یا الاستومری است.
- نوع خاک و فونداسیون: نشست و رفتار خاک می‌تواند سختی تکیه‌گاه را تحت تأثیر قرار دهد.
- شرایط اجرایی: نصب، نگهداری و دسترسی به تکیه‌گاه‌ها باید راحت و ایمن باشد.
- تطابق با آیین‌نامه‌ها: رعایت آبا، ACI و Eurocode برای ایمنی و دوام سازه ضروری است.
مطالعه موردی نشان می‌دهد که انتخاب صحیح تکیه‌گاه‌ها نقش حیاتی در عملکرد سازه‌های بتنی دارد. ترکیب تحلیل مهندسی، شناخت مصالح، شرایط محیطی و رعایت آیین‌نامه‌ها موجب افزایش دوام، پایداری و ایمنی سازه می‌شود. پل‌ها و ساختمان‌های بلند نمونه‌های واقعی این اهمیت هستند، جایی که انتخاب دقیق تکیه‌گاه باعث کاهش تغییرمکان‌ها، توزیع مناسب تنش و جلوگیری از آسیب‌های احتمالی می‌شود.
🏗️مشکلات اجرایی و راهکارها انواع تکیه‌گاه سازه بتنی
در طول اجرای پروژه‌های بتنی، تکیه‌گاه‌ها ممکن است با مشکلاتی مواجه شوند که عملکرد کلی سازه را تحت تأثیر قرار می‌دهد. شناخت این مشکلات و راهکارهای مهندسی برای حل آنها، نقش کلیدی در ایمنی و دوام سازه دارد.
🔹 نشست خاک و تأثیر آن بر عملکرد تکیه‌گاه
- مشکل: نشست نامتقارن خاک زیر فونداسیون باعث ایجاد تغییرمکان و تمرکز تنش در تکیه‌گاه‌ها می‌شود.
- علت: عدم یکنواختی خاک، بارگذاری بیش از ظرفیت یا آماده‌سازی نامناسب بستر.
- راهکار:
- اجرای پی‌های عمیق یا شمع‌ها برای انتقال بار به لایه‌های مقاوم‌تر.
- استفاده از تکیه‌گاه‌های الاستومری با قابلیت جذب جابه‌جایی محدود.
- کنترل دقیق اجرای فونداسیون و آزمون تراکم خاک قبل از نصب تکیه‌گاه.
🔹 ترک‌خوردگی در اتصالات بتنی
- مشکل: تمرکز تنش و تغییرمکان‌های زیاد باعث ایجاد ترک در اطراف محل تماس تکیه‌گاه می‌شود.
- علت: بارگذاری بیش از حد، سختی نامناسب تکیه‌گاه یا طراحی ناقص جزئیات اتصال.
- راهکار:
- استفاده از آرماتورهای تقویتی در ناحیه تماس.
- انتخاب تکیه‌گاه با سختی مناسب برای کاهش تمرکز نیرو.
- اعمال مصالح مقاوم در برابر خزش و جمع‌شدگی بتن.
🔹 خرابی‌های رایج در تکیه‌گاه‌ها
- الاستومری: تغییر شکل بیش از حد، ترک یا خوردگی.
- لغزشی: آسیب به سطح اصطکاک، ورود گردوغبار یا سایش لایه PTFE.
- نیمه‌گیردار: کاهش سختی و انتقال غیر یکنواخت نیرو.
- راهکار: بازرسی دوره‌ای، تعویض اجزای آسیب‌دیده، تمیزکاری و روانکاری سطوح لغزشی.
🔹 راهکارهای مقاوم‌سازی و ترمیم
- تقویت موضعی بتن: تزریق رزین یا اضافه کردن آرماتور در محل ترک‌ها.
- تعویض یا اصلاح تکیه‌گاه‌ها: برای تکیه‌گاه‌های آسیب‌دیده یا فرسوده.
- استفاده از پوشش‌های محافظتی: ضد خوردگی و مقاوم در برابر UV و رطوبت.
- نصب لرزه‌گیرها یا المان‌های الاستیک اضافی: برای افزایش انعطاف‌پذیری و جذب انرژی.
🏗️جمع‌بندی و نتیجه‌گیری انواع تکیه‌گاه سازه بتنی
در پایان مقاله، نگاهی جامع به انواع تکیه‌گاه‌ها، عملکرد و کاربرد آنها در پروژه‌های بتنی ارائه می‌شود.
🔹 مقایسه عملکرد انواع تکیه‌گاه سازه بتنی
| نوع تکیه‌گاه | انتقال بار برشی | انتقال لنگر خمشی | انعطاف‌پذیری | کاربرد اصلی |
|---|---|---|---|---|
| مفصلی | ✅ | ❌ | زیاد | پل‌های ساده، قاب‌های سبک |
| گیردار | ✅ | ✅ | کم | ستون‌ها، سازه‌های بلند |
| نیمه‌گیردار | ✅ | جزئی | متوسط | قاب‌های خمشی، سازه‌های چندطبقه |
| الاستومری | ✅ | ✅ | زیاد | پل‌ها، دال‌های بتنی، تکیه‌گاه لرزه‌ای |
| لغزشی | ✅ | ✅ (وابسته به طراحی) | بسیار زیاد | پل‌های طویل، سازه‌های متحرک |
| جداساز لرزه‌ای | ✅ | ✅ | بسیار زیاد | سازه‌های لرزه‌ای حساس |
🔹 انتخاب بهینه در پروژه‌های بتنی
-
- شرایط بارگذاری: بارهای ثقلی، باد و زلزله.
- ویژگی‌های خاک و فونداسیون: نشست، سختی و یکنواختی.
- ارتفاع و دهانه سازه: دهانه طولانی یا ساختمان بلند نیازمند تکیه‌گاه‌های انعطاف‌پذیر است.
سهولت اجرا و نگهداری:
-
- نصب، بازرسی و ترمیم آسان.
- تطابق با آیین‌نامه‌ها: آبا، ACI و Eurocode.
🔹 روندهای نوین در طراحی و انواع تکیه‌گاه سازه بتنی
- استفاده از تکیه‌گاه‌های هوشمند: امکان مانیتورینگ و تنظیم سختی در زمان واقعی.
- جداسازهای لرزه‌ای پیشرفته: افزایش ایمنی در مناطق زلزله‌خیز.
- مواد جدید: الاستومرهای مقاوم در برابر UV و حرارت بالا، مواد ضد سایش در تکیه‌گاه‌های لغزشی.
- شبیه‌سازی دیجیتال: تحلیل رفتار تکیه‌گاه‌ها با نرم‌افزارهای پیشرفته FEM و BIM.
تکیه‌گاه‌ها عنصر حیاتی در سازه‌های بتنی هستند که نه‌تنها بارهای ثقلی و جانبی را منتقل می‌کنند، بلکه رفتار دینامیکی، تغییرمکان و دوام سازه را نیز کنترل می‌کنند. انتخاب صحیح نوع تکیه‌گاه، رعایت ضوابط آیین‌نامه‌ای و توجه به جزئیات اجرایی، باعث افزایش ایمنی، کاهش ترک و تمرکز تنش، و طول عمر بیشتر سازه خواهد شد. همچنین روندهای نوین مانند تکیه‌گاه‌های هوشمند و مواد پیشرفته، افق جدیدی در طراحی و اجرای سازه‌های بتنی فراهم کرده‌اند.
❓ سوالات متداول درباره انواع تکیه‌گاه سازه بتنی
تکیه‌گاه سازه بتنی چیست و چه کاربردی دارد؟
تکیه‌گاه‌ها المان‌هایی هستند که بارهای سازه‌ای را به فونداسیون یا سایر اعضا منتقل می‌کنند و پایداری، انعطاف و ایمنی سازه را تضمین می‌کنند.
انواع تکیه‌گاه سازه بتنی کدام‌اند؟
اصلی‌ترین انواع تکیه‌گاه‌ها شامل مفصلی، گیردار، نیمه‌گیردار، الاستومری، لغزشی و جداساز لرزه‌ای هستند.
تکیه‌گاه‌های الاستومری چه مزایایی دارند؟
این تکیه‌گاه‌ها انعطاف‌پذیری بالا، جذب ارتعاش و تغییرات دما، مقاومت در برابر خوردگی و نصب آسان دارند.
چه زمانی از تکیه‌گاه لغزشی استفاده می‌شود؟
وقتی سازه نیاز به جابجایی افقی زیاد دارد یا در پل‌ها و ساختمان‌های بلند تحت اثر زلزله و تغییر دما قرار می‌گیرد، تکیه‌گاه لغزشی مناسب است.
چگونه تکیه‌گاه‌های نیمه‌گیردار عملکرد سازه را بهبود می‌دهند؟
این تکیه‌گاه‌ها ترکیبی از صلبیت و انعطاف‌پذیری ارائه می‌دهند، لنگرها و تغییرمکان‌ها را کنترل می‌کنند و ترک‌های موضعی را کاهش می‌دهند.
تکیه‌گاه‌های لرزه‌ای چگونه به مقاوم‌سازی سازه کمک می‌کنند؟
جداسازهای لرزه‌ای نیروهای زلزله را کاهش می‌دهند، انرژی ارتعاش را جذب می‌کنند و آسیب سازه‌ای را به حداقل می‌رسانند.
چه نکاتی در نصب و نگهداری تکیه‌گاه‌ها باید رعایت شود؟
نصب دقیق و تراز، بازرسی دوره‌ای، محافظت در برابر خوردگی، روانکاری سطوح لغزشی و بررسی نشست خاک از مهم‌ترین نکات اجرایی و ایمنی هستند.
مطالب پیشنهادی :
پیشنهاد ما
برای دانلود جزوه‌ها و آموزش‌های اجرایی بیشتر وارد سایت سیویل اجرا شوید. آموزش مهندسی عمران
و برای دریافت سریع منابع جدید، در آموزش های مهندسی عمران عضو شوید.
