مهمترین خطاهای رایج در اجرای پله بتنی معمولاً در سه مرحله رخ میدهد: قالببندی، آرماتوربندی و بتنریزی. از جمله این اشتباهات میتوان به محاسبه اشتباه تعداد پلهها، قالببندی ضعیف کف و پیشانی پله، رعایت نکردن کاور بتن، جابهجایی میلگردها هنگام بتنریزی، ویبره نامناسب و بیتوجهی به ارتفاع تمامشده کف طبقات اشاره کرد. این خطاها میتوانند باعث نامنظم شدن پلهها، ترکخوردگی، کرموشدگی بتن، دشواری نصب سنگ پله و حتی کاهش ایمنی راهپله شوند. کنترل دقیق نقشهها، استفاده از قالب مناسب، آرماتوربندی صحیح و عملآوری مناسب بتن مهمترین راهکارهای جلوگیری از این مشکلات هستند.
مقدمه
پله بتنی در ساختمان فقط یک مسیر ارتباطی بین طبقات نیست؛ بلکه یک عضو سازهای مهم محسوب میشود که باید بارهای ثقلی و گاهی بارهای جانبی را نیز منتقل کند. با وجود اینکه اجرای پله در ظاهر ساده به نظر میرسد، در عمل یکی از بخشهایی است که بیشترین خطاهای اجرایی در پروژههای ساختمانی در آن دیده میشود.
اجرای اشتباه پله بتنی میتواند پیامدهای مختلفی داشته باشد، از جمله:
- ترکخوردگی یا شکست بتن
- اختلاف ارتفاع پلهها
- لرزش یا انعطاف بیش از حد
- مشکل در نصب سنگ یا سرامیک پله
- کاهش عرض مفید راهپله
- افزایش خطر لغزش و سقوط کاربران
یکی از مهمترین دلایل این مشکلات، عدم هماهنگی بین نقشه معماری، نقشه سازه و اجرای کارگاهی است. بنابراین کنترل دقیق نقشهها، ابعاد پله، قالببندی، آرماتوربندی و بتنریزی برای دستیابی به یک راهپله ایمن و بادوام ضروری است.

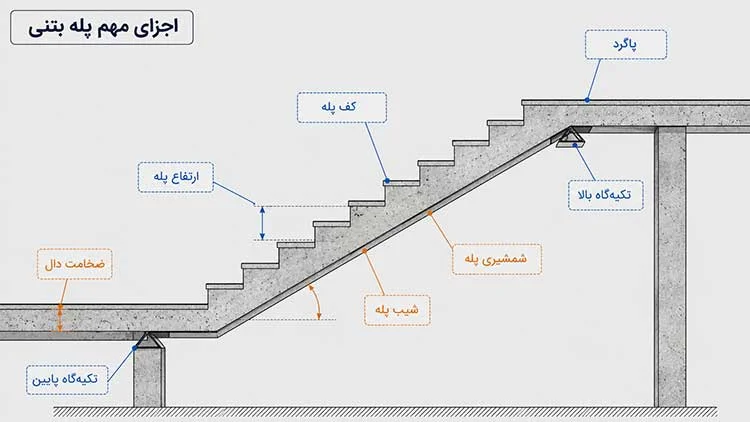

پله بتنی چیست و چرا اجرای آن حساس است؟
پله بتنی نوعی عضو سازهای شیبدار است که برای ارتباط بین طبقات ساختمان استفاده میشود و معمولاً به صورت دال بتنی شیبدار یا شمشیری بتنی اجرا میشود.
در مقایسه با پله فلزی یا پیشساخته، پله بتنی:
- یکپارچگی بیشتری با سازه دارد
- سختی و مقاومت بالاتری دارد
- دوام بیشتری در برابر آتش و رطوبت دارد
اما در عوض اجرای آن بسیار حساستر است.
چند پارامتر مهم در طراحی و اجرای پله بتنی عبارتاند از:
- ارتفاع پله (Riser)
- عرض کف پله (Tread)
- شیب کلی پله
- عرض راهپله
- ابعاد پاگرد
- ضخامت دال پله
حتی خطاهای کوچک در این پارامترها میتواند باعث مشکلات جدی شود. مثلاً اختلاف چند میلیمتری در ارتفاع پلهها ممکن است باعث اختلال در ریتم حرکت افراد و افزایش احتمال زمین خوردن شود.
خطاهای رایج قبل از شروع اجرای پله بتنی
عدم بررسی دقیق نقشه معماری و سازه
گاهی در کارگاه فقط نقشه معماری بررسی میشود، در حالی که جزئیات سازهای پله در نقشه سازه مشخص شده است.
پیامد:
- اجرای میلگردگذاری اشتباه
- تغییر در ضخامت دال پله
- مشکل در اتصال به تیر یا پاگرد
راهکار:
- قبل از اجرا، نقشه معماری و سازه باید با هم تطبیق داده شوند.
ناهماهنگی بین ابعاد پله در نقشه معماری و سازه
در برخی پروژهها، ابعاد پله در دو نقشه متفاوت است.
پیامد:
- اختلاف در تعداد پلهها
- تغییر شیب پله
راهکار:
- تعیین ابعاد نهایی با تأیید مهندس ناظر یا محاسب.

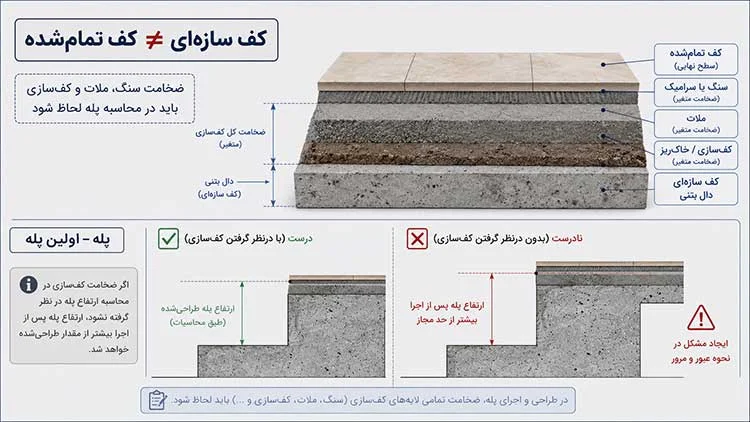

بیتوجهی به ارتفاع تمامشده کف طبقات
اگر ارتفاع کف تمامشده در نظر گرفته نشود، بعد از کفسازی ممکن است اختلاف ارتفاع ایجاد شود.
مثال کارگاهی:
بعد از سنگکاری، پله آخر کوتاهتر یا بلندتر از بقیه میشود.
راهکار:
- در محاسبه تعداد پلهها باید ضخامت کفسازی و پوشش نهایی در نظر گرفته شود.
محاسبه اشتباه تعداد پلهها
یکی از رایجترین اشتباهات کارگاهی است.
پیامدها:
- شیب نامناسب
- ارتفاع غیر استاندارد پله
راهکار:
- کنترل محاسبات قبل از قالببندی.
کنترل نکردن تراز شروع و پایان پله
اگر ترازها بهدرستی مشخص نشوند، کل سیستم پله دچار مشکل میشود.
راهکار:
- استفاده از تراز لیزری یا دوربین نقشهبرداری.

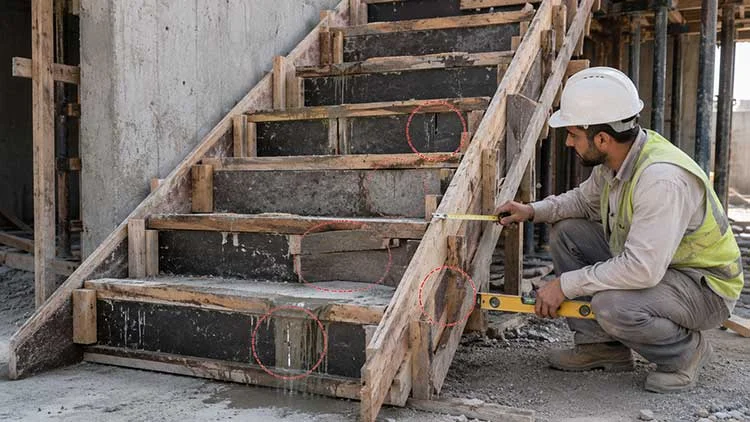

خطاهای رایج در قالببندی پله بتنی
استفاده از قالبهای ضعیف یا فرسوده
علت:
- استفاده از تختههای چندبار مصرف یا آسیبدیده.
پیامد:
- تغییر شکل پله
- ناهمواری سطح بتن
راهکار:
- استفاده از قالب سالم و مقاوم.
مهاربندی ناکافی قالبها
اگر زیرسازی قالب مناسب نباشد، قالب هنگام بتنریزی حرکت میکند.
پیامد:
- تغییر ابعاد پله
- شکم دادن دال پله
راهکار:
- استفاده از شمع و مهاربندی کافی.
تغییر شکل قالب هنگام بتنریزی
علت:
- فشار بتن تازه
- اتصال ضعیف قالبها
پیامد:
- نامنظم شدن پیشانی پلهها.
عدم کنترل شیب شمشیری پله
اگر شیب بهدرستی کنترل نشود، پلهها راحتی حرکت را از دست میدهند.
اشتباه در قالببندی کف پله و پیشانی پله
گاهی فاصله قالبها دقیق تنظیم نمیشود.
پیامد:
- اختلاف در ارتفاع پلهها.
عدم آببندی قالب
در صورت وجود درز:
- شیره بتن خارج میشود
- بتن ضعیف میشود
روغنکاری نامناسب قالب
اگر قالب روغنکاری نشود:
- جدا کردن قالب دشوار میشود
- سطح بتن آسیب میبیند
نبود ساپورت کافی زیر دال پله
پیامد:
- خیز یا نشست قالب.
باز کردن زودهنگام قالبها
این کار ممکن است باعث:
- ترک
- تغییر شکل دال پله
شود.

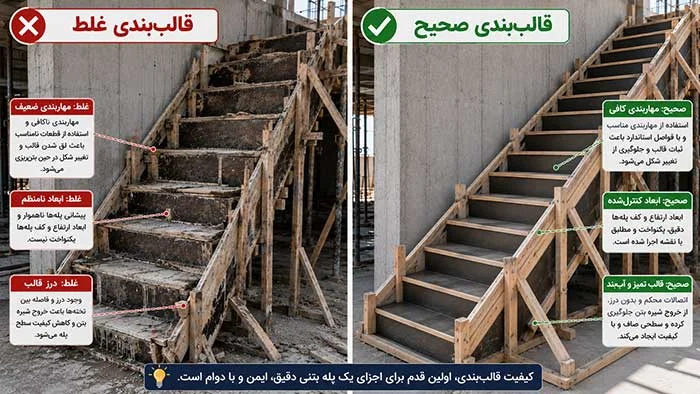

نکات مهم قالببندی پله بتنی
- قالببندی باید دقیقاً بر اساس نقشه اجرایی پله بتنی انجام شود.
- ابعاد تمام پلهها قبل از بتنریزی کنترل شود.
- قالبها باید تمیز، صلب و بدون درز باشند.
- مهاربندی جانبی و زیرسازی باید کاملاً پایدار باشد.
- قالب پاگرد باید کاملاً تراز اجرا شود.
- پیشانی پلهها باید شاقول و منظم باشند.
- مسیر بتنریزی و محل ویبره از قبل مشخص شود.
- قبل از بتنریزی، کنترل نهایی توسط مجری یا ناظر انجام شود.

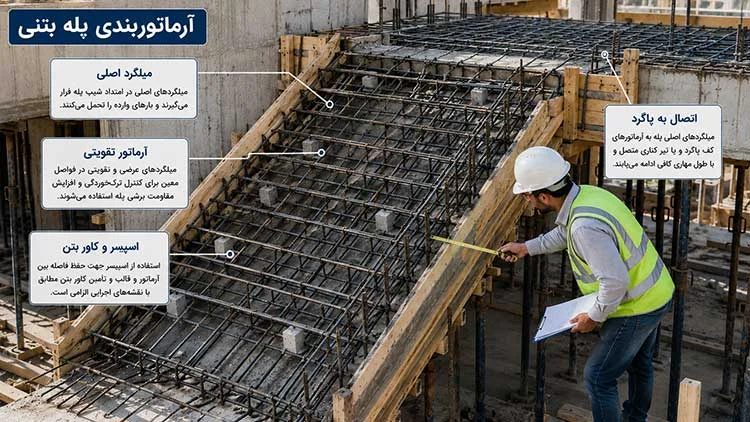

خطاهای رایج در آرماتوربندی پله بتنی
استفاده از میلگرد با قطر کمتر از نقشه
پیامد:
- کاهش مقاومت سازهای.
راهکار:
- کنترل قطر میلگرد قبل از نصب.
جابهجایی میلگردهای اصلی
در هنگام بتنریزی ممکن است میلگردها حرکت کنند.
پیامد:
- کاهش عملکرد سازهای پله.
رعایت نکردن طول مهاری و اورلب
اگر طول وصله کافی نباشد:
- انتقال نیرو به درستی انجام نمیشود.
اتصال نامناسب میلگرد پله به تیر یا پاگرد
این اتصال نقش مهمی در عملکرد سازهای پله دارد.
کاور ناکافی بتن
کاور کم باعث:
- خوردگی میلگرد
- کاهش دوام
میشود.
استفاده نکردن از اسپیسر
بدون اسپیسر، کاور بتن حفظ نمیشود.
بستن ضعیف میلگردها
اگر سیم آرماتوربندی محکم نباشد:
- میلگردها هنگام بتنریزی جابهجا میشوند.
فاصله نامناسب میلگردها
این موضوع باعث:
- توزیع نامناسب تنش
- کاهش عملکرد سازهای
میشود.
زنگزدگی یا آلودگی میلگردها
میلگردهای آلوده به روغن یا گل باعث کاهش چسبندگی بتن و فولاد میشوند.
نکات مهم آرماتوربندی پله بتنی
- میلگردگذاری باید دقیقاً مطابق نقشه سازه انجام شود.
- قطر، تعداد و فاصله میلگردها قبل از بتنریزی کنترل شود.
- کاور بتن با استفاده از اسپیسر مناسب حفظ شود.
- اتصال میلگردها به پاگرد و تیرها بررسی شود.
- محل اورلبها مطابق نقشه باشد.
- خمکاری میلگردها باید اصولی انجام شود.
- در صورت مغایرت نقشه با شرایط کارگاه، تصمیم با مهندس ناظر یا محاسب است.
خطاهای رایج در بتنریزی پله بتنی
استفاده از بتن با اسلامپ نامناسب
اسلامپ بسیار زیاد باعث:
- کاهش مقاومت بتن
- جداشدگی دانهها
میشود.
اضافه کردن آب در کارگاه
یکی از خطرناکترین اشتباهات اجرایی است.
پیامد:
- کاهش مقاومت بتن
- افزایش ترکخوردگی
بتنریزی بدون تمیزکاری قالب
وجود خاک و چوب باعث ضعف بتن در سطح پله میشود.
ویبره ناکافی یا بیشازحد
- ویبره کم → کرموشدگی
- ویبره زیاد → جداشدگی سنگدانهها
ایجاد درز سرد
اگر بتنریزی متوقف شود:
- اتصال لایهها ضعیف میشود.
بتنریزی ناقص زیر میلگردها
در گوشههای قالب معمولاً این مشکل دیده میشود.
عملآوری ناکافی
خشک شدن سریع بتن باعث ترک سطحی میشود.
نکات مهم بتنریزی و عملآوری پله بتنی
- قالب قبل از بتنریزی کاملاً تمیز شود.
- در قالب چوبی، مرطوبسازی کنترلشده انجام شود.
- بتن با طرح اختلاط مناسب استفاده شود.
- از افزودن آب اضافی خودداری شود.
- ویبره در گوشهها و زیر میلگردها انجام شود.
- از ایجاد درز سرد جلوگیری شود.
- بتن در برابر گرما، باد و سرما محافظت شود.
- عملآوری بتن حداقل چند روز ادامه داشته باشد.
- قالبها و شمعها زودتر از موعد باز نشوند.
خطاهای ابعادی و معماری در اجرای پله بتنی
این خطاها بیشتر در پروژههایی دیده میشود که کنترل معماری ضعیف است.
نمونهها:
- نامنظم بودن ارتفاع پلهها
- اختلاف در عرض کف پله
- اختلاف تراز پاگردها
- کاهش عرض مفید راهپله
- عدم هماهنگی با ضخامت سنگ پله
پیامدها:
- سختی حرکت
- خطر زمین خوردن
- ظاهر نامناسب
- هزینه اصلاح بالا
چکلیست کنترل اجرای پله بتنی
| مرحله کنترل | موارد کنترلی |
|---|---|
| قبل از قالببندی | بررسی نقشه سازه و معماری کنترل ارتفاع طبقات تعیین تعداد پلهها بررسی محل پاگرد |
| هنگام قالببندی | کنترل شیب پله کنترل ابعاد کف و پیشانی پله مهاربندی مناسب قالب کنترل تراز پاگرد |
| هنگام آرماتوربندی | کنترل قطر و تعداد میلگرد کنترل فاصله میلگردها نصب اسپیسر بررسی اتصال به تیر و پاگرد |
| قبل از بتنریزی | تمیزکاری قالب کنترل کاور بتن کنترل مهاربندی قالب |
| هنگام بتنریزی | بتن با اسلامپ مناسب ویبره کنترلشده پر شدن کامل گوشهها |
| بعد از بتنریزی | عملآوری مناسب جلوگیری از بارگذاری زودهنگام باز کردن قالب در زمان مناسب |
جدول خطاهای رایج و راهکارها
| مرحله اجرا | خطای رایج | پیامد احتمالی | راهکار پیشگیری |
|---|---|---|---|
| طراحی | عدم هماهنگی نقشهها | تغییر ابعاد پله | کنترل نقشه معماری و سازه |
| قالببندی | مهاربندی ضعیف | تغییر شکل قالب | استفاده از شمع و مهار مناسب |
| قالببندی | درز در قالب | خروج شیره بتن | آببندی قالب |
| آرماتوربندی | کاور ناکافی | خوردگی میلگرد | استفاده از اسپیسر |
| آرماتوربندی | جابهجایی میلگرد | کاهش مقاومت | بستن مناسب میلگرد |
| بتنریزی | افزودن آب | کاهش مقاومت بتن | استفاده از بتن استاندارد |
| بتنریزی | ویبره نامناسب | کرموشدگی | ویبره کنترلشده |
| عملآوری | خشک شدن سریع | ترک بتن | عملآوری مناسب |
نکات اجرایی مهم برای مهندسان ناظر و مجریان
- کنترل ابعاد قبل از بتنریزی بسیار مهمتر از اصلاح بعدی است.
- پله باید هم از نظر سازهای و هم معماری بررسی شود.
- هر تغییر باید با تأیید مهندس ناظر انجام شود.
- ثبت عکس از آرماتوربندی قبل از بتنریزی برای مستندسازی مفید است.
- تراز پاگردها با ابزار دقیق کنترل شود.
- در پلههای پرتردد، کیفیت اجرا مستقیماً با ایمنی کاربران مرتبط است.
اشتباهات پرهزینهای که باید جدی گرفته شوند
برخی خطاها در اجرای پله بتنی ممکن است هزینه اصلاح بسیار زیادی داشته باشند:
- کم گرفتن ضخامت دال پله
- حذف میلگردهای تقویتی
- کاور ناکافی بتن
- باز کردن زودهنگام شمعها
- بتنریزی با بتن آبکی
- اجرای پله بدون کنترل ارتفاع کف تمامشده
- اختلاف ارتفاع پله اول و آخر
- نادیده گرفتن محل درز اجرایی
در بسیاری از پروژهها، اصلاح این مشکلات نیازمند تخریب کامل پله و اجرای مجدد آن است.
سوالات متداول (FAQ)
مهمترین خطا در اجرای پله بتنی چیست؟
یکی از مهمترین خطاها محاسبه اشتباه تعداد پلهها و بیتوجهی به ارتفاع تمامشده کف طبقات است که باعث اختلاف ارتفاع پلهها میشود.
چرا ارتفاع پلهها بعد از سنگکاری تغییر میکند؟
به دلیل در نظر نگرفتن ضخامت سنگ، ملات و کفسازی در مرحله قالببندی.
آیا میتوان به بتن پله در کارگاه آب اضافه کرد؟
افزودن آب معمولاً باعث کاهش مقاومت بتن و افزایش ترکخوردگی میشود و باید از آن خودداری شود.
کاور مناسب میلگرد در پله بتنی چقدر است؟
مقدار دقیق کاور باید طبق نقشه سازه و شرایط محیطی پروژه تعیین شود.
قالب پله بتنی چه زمانی باز میشود؟
زمان باز کردن قالب بستگی به نوع بتن، شرایط محیطی و نظر مهندس ناظر دارد.
علت ترک خوردن پله بتنی چیست؟
از عوامل رایج میتوان به عملآوری نامناسب، بتن آبکی یا کاور ناکافی میلگرد اشاره کرد.
چرا پله بتنی کرمو میشود؟
معمولاً به دلیل ویبره ناکافی، بتن سفت یا وجود درز در قالب.
آیا قطع میلگرد پله در محل پاگرد مجاز است؟
تنها در صورتی که در نقشه سازه پیشبینی شده باشد یا با تأیید مهندس محاسب انجام شود.
چگونه قبل از بتنریزی پله را کنترل کنیم؟
با استفاده از چکلیست اجرایی، اندازهگیری ابعاد پلهها و بررسی آرماتوربندی.
بهترین روش جلوگیری از اختلاف ارتفاع پلهها چیست؟
محاسبه دقیق تعداد پلهها و کنترل آن با ارتفاع کف تمامشده طبقات قبل از قالببندی.
جمعبندی
اجرای صحیح پله بتنی نیازمند دقت همزمان در قالببندی، آرماتوربندی و بتنریزی است. بسیاری از مشکلاتی که در راهپلههای بتنی مشاهده میشود، نتیجه خطاهای کوچک اما مهم در مرحله اجرا هستند؛ خطاهایی مانند قالببندی ضعیف، جابهجایی میلگردها، ویبره نامناسب یا بیتوجهی به ارتفاع نهایی کف طبقات.
با بررسی دقیق نقشهها، کنترل ابعاد قبل از بتنریزی، استفاده از قالب مناسب، رعایت کاور بتن و عملآوری اصولی میتوان از اکثر این مشکلات جلوگیری کرد.
در پروژههای ساختمانی، استفاده از چکلیست کنترل اجرایی پله بتنی و مشورت با مهندس ناظر یا محاسب قبل از اجرای نهایی، یکی از بهترین روشها برای کاهش خطاهای اجرایی و افزایش کیفیت ساخت است.
