میلگرد زنگ‌زده در بتن یکی از جدی‌ترین تهدیدها برای دوام و ایمنی سازه‌های بتن مسلح است. خوردگی میلگرد نه تنها مقاومت سازه را کاهش می‌دهد، بلکه باعث ترک، پوسته‌زدگی و نفوذ سریع عوامل مخرب می‌شود. بررسی علمی، شناسایی و پیشگیری از این مشکل یکی از الزامات مهندسی عمران است.
۱. مقدمه
بتن مسلح به دلیل ترکیب مقاومت فشاری بالای بتن و مقاومت کششی فولاد، محبوب‌ترین مصالح در سازه‌های مدرن است. اما میلگرد زنگ‌زده می‌تواند به سرعت دوام این سازه‌ها را کاهش دهد.
- طبق تحقیقات، خوردگی میلگرد حدود ۲۰ تا ۳۰٪ کاهش عمر مفید سازه‌ها را موجب می‌شود.
- هزینه ترمیم بعد از خوردگی ۱۰ تا ۱۵ برابر بیشتر از پیشگیری است.
۲. مکانیسم خوردگی میلگرد
۲.۱ لایه پسیو و حفاظت فولاد
میلگرد فولادی در بتن تازه در محیطی با pH 12.5 تا ۱۳.۵ قرار دارد. این محیط قلیایی باعث ایجاد لایه اکسیدی محافظ می‌شود که جلوی خوردگی را می‌گیرد.
۲.۲ عوامل تخریب لایه پسیو
| عامل | منبع | اثر بر فولاد |
|---|---|---|
| یون کلرید | نمک‌های جاده‌ای، آب دریا | تخریب لایه پسیو و شروع خوردگی |
| کربناته شدن | CO₂ محیط | کاهش pH و افزایش خوردگی |
| ترک‌های بتن | بارگذاری، انقباض | نفوذ آب و اکسیژن به میلگرد |
| رطوبت و اکسیژن | شرایط محیطی | آغاز واکنش الکتروشیمیایی |
۲.۳ واکنش‌های خوردگی
- اکسیداسیون Fe → Fe²⁺
- تشکیل Fe³⁺ و محصولات اکسیدی (Fe₂O₃, Fe₃O₄)
- افزایش حجم و ایجاد فشار داخلی در بتن

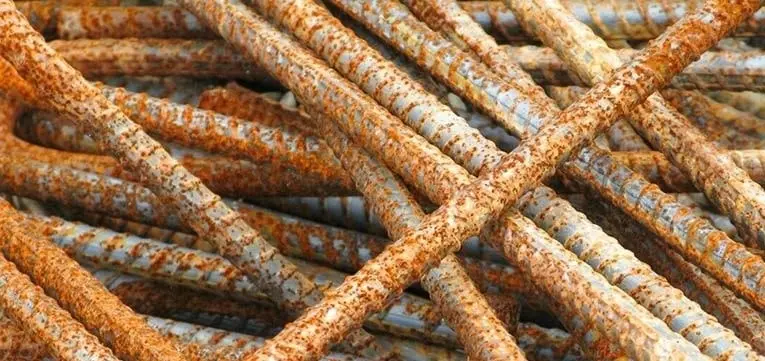

۳. علل میلگرد زنگ‌زده
- نفوذ کلرید: کلریدها مسیر نفوذی به فولاد فراهم می‌کنند.
- کربناته شدن: CO₂ باعث کاهش pH و تخریب پوشش محافظ می‌شود.
- ترک‌های بتن: نفوذ آب و یون‌ها را افزایش می‌دهد.
- شرایط محیطی: رطوبت بالا و سیکل‌های یخبندان–ذوب
جدول پیشنهادی: شدت خوردگی میلگرد بر اساس محیط و مدت زمان

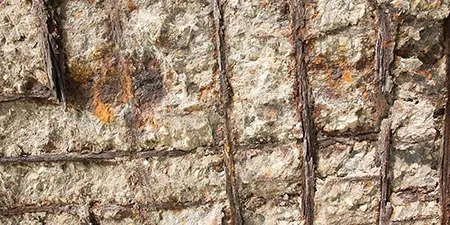

۴. اثرات میلگرد زنگ‌زده بر سازه
۴.۱ کاهش ظرفیت باربری
کاهش سطح مقطع فولاد باعث افت مقاومت کششی عضو می‌شود.
۴.۲ کاهش چسبندگی بتن و فولاد
- لغزش میلگرد و کاهش انتقال بار
- ایجاد ترک‌های موضعی و پوسته‌زدگی
۴.۳ افزایش نفوذپذیری و سرعت خوردگی
- ترک‌ها مسیر نفوذ آب و یون‌ها را باز می‌کنند
- چرخه خوردگی سریع‌تر آغاز می‌شود.
| اثر | توضیح | نتیجه عملی |
|---|---|---|
| کاهش ظرفیت میلگرد | کاهش سطح مقطع | افت مقاومت کششی |
| ترک و پوسته‌زدگی | انبساط محصولات خوردگی | کاهش دوام و نفوذپذیری |
| لغزش میلگرد | کاهش چسبندگی | کاهش انتقال بار |
۵. روش‌های شناسایی و ارزیابی
۵.۱ بازرسی چشمی
- مشاهده ترک‌ها، پوسته‌ها و لکه‌های زنگ
- تعیین مناطق بحرانی
۵.۲ روش‌های الکتروشیمیایی
| روش | کاربرد | مزایا |
|---|---|---|
| پتانسیل نیم‌سلّی (HCP) | شناسایی مناطق فعال | سریع و غیرمخرب |
| جریان قطبی‌پذیری (LPR) | اندازه‌گیری نرخ خوردگی | دقیق و قابل تکرار |
| امپدانس الکتروشیمیایی (EIS) | تحلیل مقاومت بتن | پیش‌بینی طول عمر میلگرد |
۵.۳ روش‌های غیرمخرب (NDT)
- جریان گردابی (Eddy Current)
- مغناطیسی (MFL)
- تصویربرداری اشعه ایکس و ترموگرافی
۵.۴ روش‌های نیمه‌خراب
- نمونه‌برداری و تمیزکاری میلگرد
- تحلیل ضخامت پوشش و سطح فولاد
۶. راهکارهای پیشگیری
۶.۱ طراحی مقاوم در برابر خوردگی
| راهکار | توضیح | استاندارد مرتبط |
|---|---|---|
| افزایش پوشش بتن | ≥۴۰–۵۰ میلی‌متر | مبحث نهم ایران |
| کاهش نسبت آب به سیمان | w/c ≤ ۰.۴۵ | استاندارد بتن ایران |
| افزودنی‌های پوزولانی | خاکستر بادی، میکروسیلیس، سرباره | ACI 222R |
| کنترل ترک‌ها | ≤۰.۳ میلی‌متر | مبحث نهم |
| میلگرد اپوکسی یا گالوانیزه | مقاومت کلریدی | ISO 12944 |
۶.۲ مصالح با کیفیت
- سیمان مرغوب و بدون ناخالصی
- آب بدون یون‌های مهاجم
- دانه‌بندی مناسب سنگدانه
۶.۳ اجرای دقیق و عمل‌آوری
- پاک‌سازی میلگرد قبل از بتن‌ریزی
- رعایت فاصله و پوشش میلگرد
- تراکم بتن با لرزاندن
- عمل‌آوری ≥۷ روز
۶.۴ نگهداری و پایش دوره‌ای
- پوشش سطحی محافظ
- تزریق رزین در ترک‌ها
- حفاظت کاتدیک
- پایش و بازرسی منظم
۷. ترمیم میلگرد زنگ‌زده
مراحل اجرایی
- شناسایی شدت خوردگی
- تمیزکاری میلگرد (سندبلاست یا برس سیمی)
- اعمال پوشش ضد خوردگی
- ترمیم پوشش بتن با ملات مقاوم
- تزریق رزین یا ملات نفوذگر
- حفاظت کاتدیک در محیط‌های بحرانی
- پایش دوره‌ای
مرحله ابزار و مصالح نکته اجرایی تمیزکاری برس سیمی، سندبلاست حذف کامل زنگ و اکسید پوشش ضد خوردگی اپوکسی یا نیتریت جلوگیری از شروع خوردگی ترمیم بتن ملات اصلاح‌شده با چسب اتصال کامل با بتن قبلی
۸. الزامات آیین‌نامه‌ای
| آیین‌نامه | کاربرد |
|---|---|
| ACI 222R | اصول حفاظت میلگرد و طراحی مقاوم در برابر خوردگی |
| ISO 12944 | پوشش‌های مقاوم فولاد در برابر خوردگی |
| مبحث نهم مقررات ملی | پوشش بتن، ضخامت و دوام |
| استاندارد بتن ایران | نسبت آب به سیمان، افزودنی‌ها و کنترل ترک |
۹. نمونه‌های عملی و مطالعات موردی
- عکس‌ها و نمودارهای واقعی از سازه‌ها
- مقایسه عمر مفید سازه با و بدون پیشگیری
- تحلیل هزینه و صرفه‌جویی با اقدامات پیشگیرانه
جدول پیشنهادی: مقایسه عمر مفید و هزینه‌های پیشگیری و ترمیم
۱۰. جمع‌بندی و نکات اجرایی
- میلگرد زنگ‌زده تهدیدی جدی است.
- رعایت طراحی مقاوم، مصالح با کیفیت و اجرا دقیق ضروری است.
- پایش دوره‌ای و ترمیم حرفه‌ای عمر مفید سازه را افزایش می‌دهد.
۱۱. سوالات متداول (FAQ)
میلگرد زنگ‌زده چه اثراتی دارد؟
کاهش ظرفیت باربری، کاهش چسبندگی، ترک و پوسته‌زدگی،
افزایش نفوذپذیری و کاهش دوام.
چگونه خوردگی میلگرد را تشخیص دهیم؟
روش‌های چشمی، الکتروشیمیایی (HCP، LPR)، غیرمخرب و نمونه‌برداری نیمه‌خراب.
بهترین روش پیشگیری چیست؟
افزایش پوشش بتن، کاهش نسبت آب به سیمان، افزودنی‌های پوزولانی، کنترل ترک، میلگرد اپوکسی و مهارکننده‌های خوردگی.
ترمیم میلگرد زنگ‌زده چگونه انجام می‌شود؟
تمیزکاری میلگرد، پوشش ضد خوردگی، ترمیم بتن، تزریق رزین، حفاظت کاتدیک و پایش دوره‌ای.
