فایل اکسل طراحی دستی دال کنسولی یک ابزار کاربردی برای انجام محاسبات اولیه، کنترل ضخامت، طراحی آرماتورهای خمشی و بررسی برش در دالهای بتنی طرهای است. در این فایل کافی است مشخصات هندسی دال، بارهای واردشده و ویژگیهای مصالح را در سلولهای مشخصشده وارد کنید تا محاسبات اصلی بهصورت خودکار انجام شوند.
این فایل برای طراحی تقریبی دالهای کنسولی مانند بالکن، پیشآمدگی ساختمان، سایبان بتنی و سایر دالهای طرهای تهیه شده است و میتواند سرعت انجام محاسبات دستی را افزایش دهد. تمام مراحل اصلی طراحی در یک شیت مرتب قرار گرفتهاند و نتایج کنترلها بهصورت پیامهای قابلفهم مانند «OK»، «آرماتور انتخابی قابل قبول است» و «بتن به تنهایی جوابگوی برش است» نمایش داده میشوند.
فایل طراحی دستی دال کنسولی چه کاری انجام میدهد؟
در ابتدای فایل، کاربر طول و ضخامت دال طرهای را وارد میکند. سپس فایل حداقل ضخامت موردنیاز دال را بر اساس رابطه آییننامهای تعریفشده در محاسبات کنترل میکند. در وضعیت فعلی، ضخامت حداقل دال کنسولی برابر با یکدهم طول طره در نظر گرفته شده است.
پس از کنترل ضخامت، بارهای مرده و زنده دال محاسبه میشوند. وزن خود دال بر اساس ضخامت دال و وزن مخصوص بتن به دست میآید و سپس بار مرده کفسازی، بار زنده و بار جانپناه به محاسبات اضافه میشوند.
برای انجام طراحی، یک نوار یکمتری از دال انتخاب شده و بارهای سطحی به بارهای خطی تبدیل میشوند. فایل ترکیببارهای مختلف را محاسبه کرده و بیشترین مقدار بار گسترده و بار متمرکز جانپناه را برای ادامه طراحی انتخاب میکند.
محاسبه لنگر دال طرهای
پس از تعیین بارهای نهایی، لنگر وارد بر دال کنسولی بهصورت خودکار محاسبه میشود. در این محاسبه، اثر بار گسترده روی طول طره و اثر بار متمرکز یا خطی جانپناه در انتهای کنسول در نظر گرفته شده است.
خروجی این قسمت شامل موارد زیر است:
- بیشترین بار خطی حاصل از ترکیببارها
- بیشترین بار جانپناه
- لنگر نهایی وارد بر دال طرهای
- سطح مقطع آرماتور خمشی موردنیاز
این قابلیت باعث میشود کاربر بدون انجام محاسبات تکراری، مقدار تقریبی لنگر طراحی و سطح مقطع فولاد موردنیاز را مشاهده کند.
طراحی آرماتورهای خمشی دال کنسولی
یکی از مهمترین بخشهای فایل، طراحی و کنترل آرماتورهای خمشی دال است. کاربر میتواند فاصله فرضی آرماتورها و قطر میلگرد موردنظر را وارد کند. فایل سطح مقطع آرماتور موردنیاز در فاصله انتخابی را محاسبه کرده و آن را با سطح مقطع میلگرد انتخابشده مقایسه میکند.
در صورت کافیبودن میلگرد، پیام زیر نمایش داده میشود:
آرماتور موردنظر انتخابی، قابل قبول است
در صورتی که سطح مقطع میلگرد انتخابشده کمتر از مقدار موردنیاز باشد، فایل پیشنهاد میدهد که میلگردی با قطر بیشتر انتخاب شود.
علاوه بر این، فاصله آرماتورها نیز کنترل میشود تا فاصله انتخابی از حداکثر فاصله مجاز بیشتر نباشد.
کنترل حداقل آرماتور خمشی
فایل نسبت آرماتور خمشی موجود را محاسبه کرده و آن را با حداقل نسبت آرماتور برابر با ۰٫۰۰۱۸ مقایسه میکند. این کنترل برای جلوگیری از استفاده آرماتور کمتر از حداقل مقدار لازم در دال انجام میشود.
اگر نسبت آرماتور انتخابی از حداقل مقدار تعریفشده بیشتر باشد، نتیجه کنترل بهصورت OK نمایش داده خواهد شد.
کنترل برش دال بتنی طرهای
در بخش دوم فایل، کنترل برشی دال انجام میشود. برای این منظور ابتدا عمق مؤثر دال محاسبه شده و سپس مقاومت برشی بتن و نیروی برشی وارد بر دال به دست میآیند.
خروجیهای این بخش شامل موارد زیر هستند:
- عمق مؤثر دال
- ضریب اثر اندازه دال
- مقاومت فشاری بتن
- مقاومت برشی قابلتحمل توسط بتن
- نیروی برشی وارد بر دال
- نتیجه نهایی کنترل برش
اگر مقاومت برشی بتن از نیروی برشی واردشده بیشتر باشد، فایل پیام زیر را نمایش میدهد:
بتن به تنهایی جوابگوی برش است
توجه داشته باشید که فایل در صورت کافینبودن مقاومت بتن، تنها نتیجه عدم کفایت را اعلام میکند و طراحی آرماتور برشی جداگانه انجام نمیدهد.

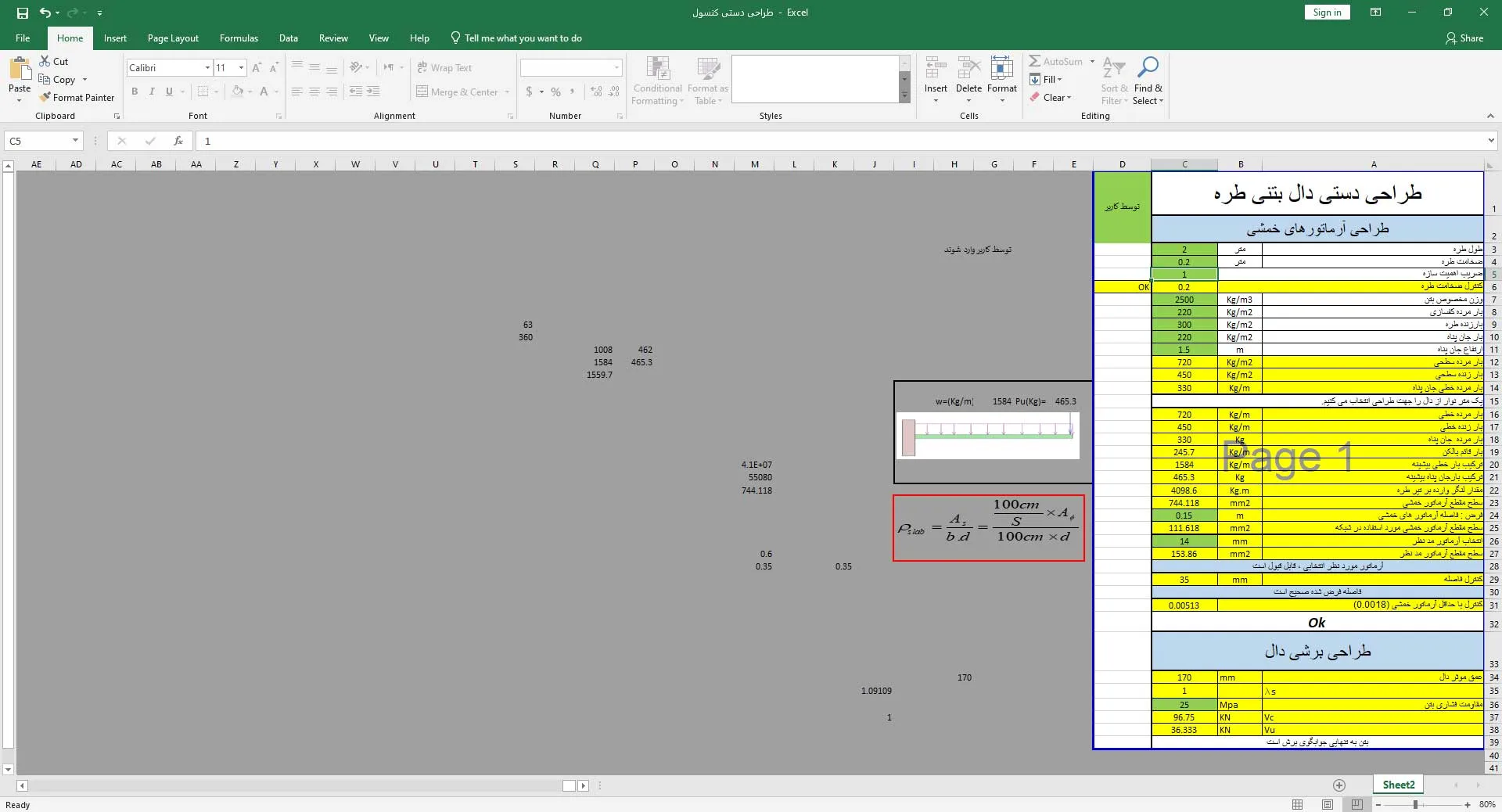

اطلاعات قابل ورود در فایل اکسل طراحی دستی دال کنسولی
کاربر میتواند اطلاعات اصلی پروژه را در سلولهای سبزرنگ وارد یا ویرایش کند:
| اطلاعات ورودی | واحد |
|---|---|
| طول دال طرهای | متر |
| ضخامت دال | متر |
| ضریب اهمیت سازه | بدون واحد |
| وزن مخصوص بتن | کیلوگرم بر مترمکعب |
| بار مرده کفسازی | کیلوگرم بر مترمربع |
| بار زنده دال | کیلوگرم بر مترمربع |
| بار جانپناه | کیلوگرم بر مترمربع |
| ارتفاع جانپناه | متر |
| فاصله فرضی آرماتورها | متر |
| قطر میلگرد انتخابی | میلیمتر |
| مقاومت فشاری بتن | مگاپاسکال |
خروجیهای محاسباتی فایل
پس از واردکردن اطلاعات، فایل نتایج زیر را بهصورت خودکار ارائه میدهد:
| خروجی | توضیح |
|---|---|
| حداقل ضخامت دال | کنترل ضخامت واردشده |
| بار مرده سطحی | شامل وزن دال و کفسازی |
| بار زنده سطحی | بار زنده نهایی طراحی |
| بار خطی جانپناه | تبدیل بار جانپناه به بار خطی |
| ترکیببار نهایی | انتخاب بیشترین ترکیب بار |
| لنگر دال کنسولی | لنگر ناشی از بارهای واردشده |
| سطح مقطع آرماتور خمشی | مقدار فولاد موردنیاز |
| کنترل قطر میلگرد | بررسی کافیبودن میلگرد انتخابی |
| کنترل فاصله میلگردها | بررسی فاصله مجاز |
| کنترل حداقل آرماتور | مقایسه با نسبت ۰٫۰۰۱۸ |
| مقاومت برشی بتن | ظرفیت برشی مقطع |
| نیروی برشی وارد | برش نهایی دال |
| نتیجه کنترل برش | کفایت یا عدم کفایت بتن |
مزایای فایل اکسل طراحی دال طرهای
این فایل باعث کاهش زمان محاسبات و جلوگیری از تکرار عملیات عددی میشود. ورودیها با رنگ مشخص شدهاند و نتایج طراحی بلافاصله پس از تغییر اطلاعات پروژه بهروزرسانی میشوند.
محاسبات فایل با فرمولهای داخلی Excel انجام میشوند و برای استفاده از آن نیازی به نصب نرمافزارهای تخصصی طراحی سازه یا فعالکردن ماکرو وجود ندارد.
این محصول میتواند برای دانشجویان مهندسی عمران، مهندسان محاسب، دفاتر فنی، طراحان سازه و افرادی که قصد کنترل سریع محاسبات دستی یک دال طرهای را دارند، کاربردی باشد.
کاربردهای فایل
- طراحی اولیه دال کنسولی بالکن
- کنترل پیشآمدگیهای بتنی
- محاسبه تقریبی آرماتور دال طرهای
- کنترل دستی نتایج نرمافزارهای سازه
- انجام پروژهها و تمرینهای دانشگاهی
- آموزش مراحل طراحی خمشی و برشی دال
- بررسی سریع تأثیر تغییر بار یا ضخامت دال
مشخصات فایل اکسل طراحی دستی دال کنسولی
| مشخصه | توضیحات |
|---|---|
| فرمت فایل | Excel با پسوند XLSX |
| موضوع فایل | طراحی دستی دال بتنی طرهای |
| تعداد شیت | یک شیت محاسباتی |
| زبان فایل | فارسی |
| قابلیت ویرایش | دارد |
| محاسبات خودکار | دارد |
| طراحی خمشی | دارد |
| کنترل حداقل ضخامت | دارد |
| کنترل حداقل آرماتور | دارد |
| کنترل فاصله آرماتورها | دارد |
| کنترل برش | دارد |
| نیاز به ماکرو | ندارد |
نکته مهم درباره استفاده از فایل
این فایل برای محاسبات اولیه، کنترل دستی و اهداف آموزشی مناسب است. نتایج آن نباید بدون بررسی مهندس محاسب و تطبیق با نقشههای پروژه، مشخصات مصالح و آخرین ویرایش آییننامههای مورد استفاده، مستقیماً در اجرای سازه به کار گرفته شوند.
