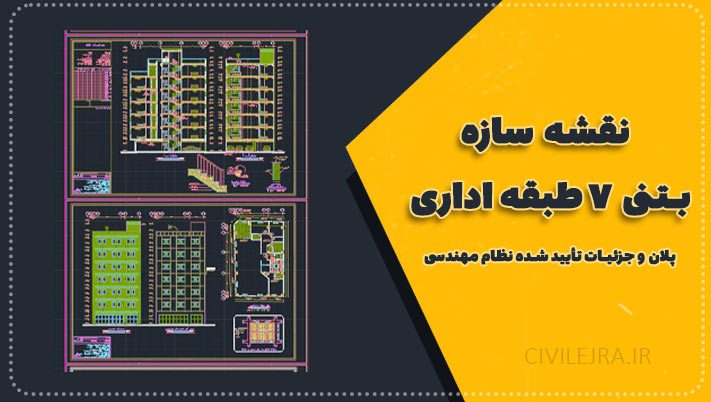

نقشه سازه بتنی ۷ طبقه اداری | پلان و جزئیات تأیید شده نظام مهندسی

نقشه سازه بتنی ۷ طبقه اداری که در این پست ارائه شده، یک پروژه واقعی و اجراشده است که تمامی نقشه‌های آن توسط نظام مهندسی تأیید شده‌اند. این مجموعه شامل پلان‌های دقیق معماری و سازه‌ای، از جمله فونداسیون، ستون‌گذاری، تیرریزی، برش‌ها و دتایل‌های اجرایی کامل است. این فایل می‌تواند به‌عنوان نمونه‌ای حرفه‌ای برای دانشجویان، مهندسان مشاور، دفاتر فنی و داوطلبان آزمون نظام مهندسی بسیار مفید باشد.

🏢 مشخصات کلی نقشه سازه بتنی ۷ طبقه اداری :

• 🔹 نوع سازه: اسکلت بتنی

• 🔹 تعداد طبقات: ۷ طبقه (۶ طبقه اصلی + طبقه آخر با حیاط خلوت)

• 🔹 نوع کاربری: اداری

• 🔹 تعداد واحدها: تک‌واحدی در هر طبقه

• 🔹 امکانات: راه‌پله + آسانسور

• 🔹 مساحت پلان: ۲۲۵ متر مربع

• 🔹 نوع سقف: تیرچه و بلوک یا دال بتنی (با قابلیت تطبیق)

🏛 محتوای نقشه‌ های معماری

فایل نقشه معماری شامل تمامی مدارک لازم برای ارائه به نظام مهندسی و اجرای دقیق پروژه می‌باشد:

• پلان موقعیت

• پلان مبلمان و اندازه‌گذاری کلیه طبقات

• دتایل‌های اجرایی کامل

• درز انقطاع و برش‌های A-A و B-B

• نمای جنوبی

• جدول نازک‌کاری

• کلیه جزئیات اجرایی و سازه‌ای هماهنگ با معماری

🧱 محتوای نقشه‌ های سازه‌ای

• پلان فونداسیون از نوع رادیه (گسترده)

• پلان ستون‌گذاری

• پلان تیرریزی دقیق

• پلان تیرها به همراه جزئیات اجرایی

• دتایل‌های راه‌پله، دیوارهای برشی و جان‌پناه‌ها

• دتایل تیرچه و جزئیات اجرایی سازه

✅ مزایای این نقشه سازه بتنی ۷ طبقه اداری :

✔️ پروژه واقعی و اجراشده
✔️ نقشه‌ها مطابق ضوابط و مورد تایید سازمان نظام مهندسی
✔️ مناسب برای تمرین، الگوگیری و ارائه به عنوان پروژه طراحی
✔️ کیفیت بالای نقشه‌کشی و دقت در طراحی
✔️ قابل استفاده برای مهندسان مشاور، دانشجویان معماری و عمران، و داوطلبان آزمون نظام مهندسی

❓ سوالات متداول

۱. آیا این نقشه‌ها قابل استفاده برای پروژه واقعی هستند؟
بله، این نقشه‌ها متعلق به پروژه‌ای اجرا شده و توسط نظام مهندسی تأیید شده‌اند.

۲. فایل‌ها در چه قالبی هستند؟
فایل‌ها در فرمت DWG (اتوکد) و PDF ارائه شده‌اند.

۳. آیا دتایل‌های اجرایی هم داخل فایل هست؟
بله، دتایل‌های کامل معماری و سازه‌ای به همراه تمامی جزئیات در نقشه‌ها درج شده‌اند.

۴. این فایل مناسب چه کسانی است؟
برای دانشجویان، مهندسین محاسب، دفاتر فنی و داوطلبان آزمون نظام مهندسی بسیار کاربردی است.
