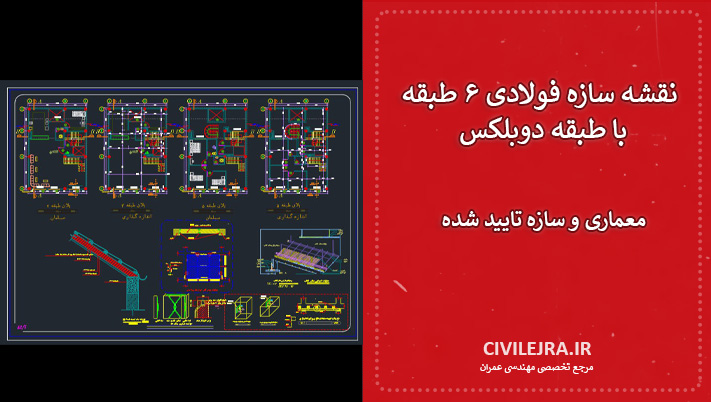

نقشه سازه فولادی ۶ طبقه با طبقه دوبلکس | معماری و سازه تایید شده

 نقشه سازه فولادی ۶ طبقه با طبقه دوبلکس که در این پست ارائه شده، یک پروژه اجرایی کامل و تایید شده توسط نظام مهندسی است. این فایل شامل نقشه‌های دقیق معماری و سازه‌ای به‌همراه تمامی جزئیات اجرایی برای ساختمان‌های فولادی می‌باشد و به‌عنوان یک نمونه قابل اعتماد، برای مهندسان عمران، دفاتر طراحی و دانشجویان بسیار کاربردی است.

✍️ مشخصات کلی نقشه سازه فولادی ۶ طبقه با طبقه دوبلکس

• نوع سازه: فولادی ۶ طبقه (با طبقه دوبلکس)

• مساحت هر طبقه: ۲۰۰ متر مربع

• درصد تراکم: ۷۰٪

• طراحی: تک‌واحدی

• امکانات: دارای راه‌پله و آسانسور

• تاییدیه: مورد تأیید نظام مهندسی و قابل اجرا در پروژه‌های واقعی

🧱 محتویات نقشه معماری

✅ پلان موقعیت دقیق پروژه
✅ پلان مبلمان و اندازه‌گذاری تمام طبقات
✅ جزئیات کامل اجرایی معماری
✅ درز انقطاع مطابق آیین‌نامه
✅ برش‌های A-A و B-B
✅ نمای جنوبی با جزئیات اجرایی
✅ جدول نازک‌کاری و دیتیل‌های اجرایی استاندارد

🏗️ محتویات نقشه سازه‌ای

✅ مشخصات عمومی و ژئوتکنیکی سازه
✅ جزئیات سقف عرشه فولادی
✅ پلان کامل فونداسیون
✅ بیس پلیت‌ها و دیتیل‌های آن‌ها
✅ پلان تیرریزی طبقات
✅ دتایل‌های اتصالات جوشی و پیچی
✅ نقشه‌های جزئیات تیرها و ستون‌ها
✅ طراحی راه‌پله و دیتیل اجرایی آن
✅ تمامی جزئیات سازه‌ای با دقت اجرایی بالا

🎯 این فایل نقشه سازه فولادی ۶ طبقه با طبقه دوبلکس مناسب چه کسانی است؟

• مهندسان محاسب و طراح سازه برای استفاده در طراحی پروژه‌های مشابه

• پیمانکاران و مجریان سازه‌های فولادی برای اجرای صحیح جزئیات

• دانشجویان مهندسی عمران و معماری برای یادگیری اصول اجرایی واقعی

• دفاتر فنی و شرکت‌های مشاور برای ارائه طرح‌های اجرایی استاندارد به کارفرما

❓ سوالات متداول

۱. آیا این نقشه‌ها اجرایی هستند؟
بله، این پروژه به‌صورت واقعی اجرا شده و تمام نقشه‌ها مورد تایید نظام مهندسی هستند.

۲. آیا فایل‌ها قابل ویرایش‌اند؟
بله، نقشه‌ها در قالب اتوکد (DWG) ارائه شده‌اند و قابل ویرایش توسط مهندسین هستند.

۳. آیا پروژه شامل دیتیل‌های خاص سقف عرشه فولادی هست؟
بله، تمام جزئیات مربوط به سقف عرشه فولادی به‌صورت کامل و اجرایی در فایل وجود دارد.

۴. آیا می‌توان این نقشه‌ها را در پروژه‌های مشابه استفاده کرد؟
بله، با توجه به طراحی اصولی و تطابق با آیین‌نامه‌ها، برای پروژه‌های مشابه با تغییرات جزئی قابل استفاده هستند.
