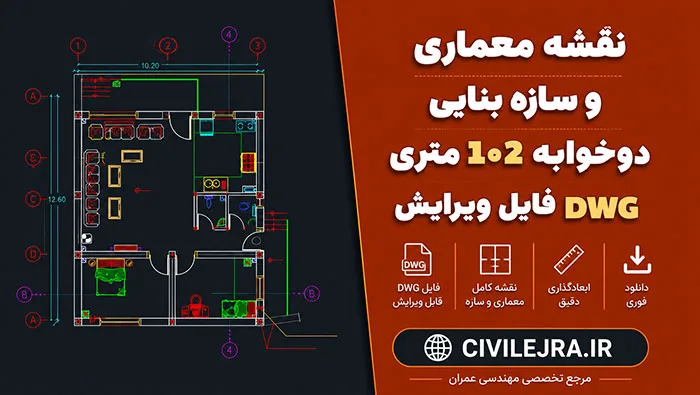

نقشه معماری و سازه بنایی دوخوابه یک مجموعه کامل و اجرایی برای ساختمان مسکونی ۱۰۲ متری با ابعاد ۹٫۷۵ در ۱۰٫۵۵ متر است. این محصول شامل پلان معماری، نقشه فونداسیون، جزئیات سازهای و فایل DWG قابل ویرایش در نرمافزار اتوکد است.
این نقشه دارای طراحی دوخوابه بوده و برای ساخت یک واحد مسکونی با متراژ مناسب و جانمایی کاربردی فضاها تهیه شده است. طبق اطلاعات ارائهشده، پروژه بر اساس همین نقشه در حال اجرا بوده و نقشهها به تأیید نظام مهندسی رسیدهاند.
مشخصات اصلی نقشه
| مشخصات کلی پروژه | |
|---|---|
| عنوان فایل | نقشه کامل معماری و سازه بنایی ۱۰۲ متری دوخوابه |
| نوع پروژه | ساختمان مسکونی |
| سیستم سازهای | سازه بنایی |
| متراژ کل بنا | حدود ۱۰۲ مترمربع |
| ابعاد کلی ساختمان | ۹٫۷۵ × ۱۰٫۵۵ متر |
| تعداد اتاقخواب | ۲ اتاقخواب |
| کاربری ساختمان | مسکونی |
| وضعیت پروژه | در حال اجرا |
| وضعیت تأیید نقشه | طبق اعلام ارائهدهنده، تأییدشده توسط نظام مهندسی |
| مشخصات فایل | |
| فرمت فایل | DWG |
| نرمافزار مورد نیاز | AutoCAD یا نرمافزارهای سازگار با فرمت DWG |
| نسخه ذخیرهسازی | سازگار با AutoCAD 2007 و نسخههای جدیدتر |
| قابلیت ویرایش | دارد؛ تمام اجزای نقشه قابل ویرایش هستند |
| نوع ترسیم | نقشه فنی و اجرایی دوبعدی |
| لایهبندی فایل | دارای لایههای مجزا برای معماری، سازه، ابعاد، نوشتهها و جزئیات اجرایی |
| امکان چاپ | دارد؛ در مقیاسهای مورد نیاز قابل تنظیم و چاپ است |
| نوع محصول | فایل دانلودی و غیر فیزیکی |
| محتویات نقشه معماری | |
| پلان معماری | موجود است |
| جانمایی فضاهای داخلی | موجود است |
| جانمایی اتاقها | شامل ۲ اتاقخواب |
| جانمایی درها و پنجرهها | در نقشه مشخص شده است |
| دیوارچینی ساختمان | در نقشه مشخص شده است |
| ابعادگذاری پلان | موجود است |
| جانمایی مبلمان | در بخشهای مختلف پلان درج شده است |
| نامگذاری فضاها | در نقشه درج شده است |
| علائم و هاشورهای معماری | موجود است |
| محتویات نقشه سازه | |
| نقشه سازه بنایی | موجود است |
| پلان فونداسیون | موجود است |
| جانمایی پیها | در نقشه سازه مشخص شده است |
| جزئیات فونداسیون | موجود است |
| جزئیات آرماتورگذاری | در بخشهای سازهای نقشه درج شده است |
| جزئیات کلافها | متناسب با سیستم سازه بنایی ارائه شده است |
| مقاطع اجرایی | موجود است |
| ابعاد و اندازههای سازهای | در نقشه درج شده است |
| توضیحات و علائم فنی | موجود است |
| کاربرد فایل | |
| مناسب برای | مهندسان عمران، مهندسان معماری، دفاتر فنی، پیمانکاران، مجریان و دانشجویان |
| کاربرد آموزشی | بررسی نمونه نقشه اجرایی معماری و سازه بنایی |
| کاربرد اجرایی | پس از بررسی و تطبیق توسط مهندس دارای صلاحیت |
| روش تحویل | دانلود فایل DWG پس از خرید |
تأیید این نقشه مربوط به ملک و پروژه اصلی آن است. استفاده از نقشه در زمین یا پروژهای دیگر، به بررسی ابعاد زمین، شرایط خاک، ضوابط شهرداری و تأیید مهندس معمار و محاسب دارای صلاحیت نیاز دارد.
محتویات فایل نقشه
این مجموعه شامل بخشهای معماری و سازهای پروژه است:
- پلان کامل معماری ساختمان
- جانمایی دیوارها و فضاهای داخلی
- محل درها و پنجرهها
- ابعادگذاری اجرایی پلان
- جانمایی مبلمان و تجهیزات داخلی
- پلان فونداسیون و پیسازی
- نقشهها و جزئیات سازه بنایی
- جزئیات آرماتورگذاری
- مقاطع و دیتیلهای اجرایی
- مشخصات ستونها و اجزای سازهای
- هاشورها، علائم و توضیحات فنی نقشه
مزایای خرید این نقشه
این فایل برخلاف بسیاری از پلانهای صرفاً نمایشی، یک مجموعه فنی و قابل ویرایش است که نقشههای معماری و سازهای را بهصورت یکجا در اختیار خریدار قرار میدهد.
وجود ابعادگذاریها، دیتیلهای فونداسیون، مقاطع، جزئیات آرماتورگذاری و لایهبندی منظم اتوکد، امکان بررسی و اعمال تغییرات توسط مهندس معمار یا محاسب را فراهم میکند.
این نقشه میتواند برای افراد زیر مناسب باشد:
- مالکان زمینهایی با ابعاد نزدیک به ۹٫۷۵ در ۱۰٫۵۵ متر
- مهندسان عمران و معماری
- دفاتر فنی و طراحی ساختمان
- دانشجویان معماری و عمران
- پیمانکاران و مجریان ساختمانهای بنایی
- افرادی که به دنبال یک پلان دوخوابه حدود ۱۰۲ متر هستند
فایل در قالب DWG قابل ویرایش اتوکد تحویل داده میشود. خریدار میتواند فایل را در نرمافزار AutoCAD باز کرده و متناسب با شرایط زمین و ضوابط محل، تغییرات مورد نیاز را توسط مهندس دارای صلاحیت اعمال کند.
نکته فنی
تأیید یک نقشه برای یک ملک مشخص به معنی امکان اجرای بدون تغییر آن در تمام زمینها و شهرها نیست. پیش از اجرا در پروژهای دیگر، نقشه باید با ابعاد دقیق زمین، وضعیت خاک، جهت دسترسی، ضوابط شهرداری و مقررات نظام مهندسی محل توسط مهندس دارای صلاحیت تطبیق داده شود.
