توضیحات
پروژه ۶ طبقه با دیوار حائل و بالکن یکی از کامل‌ترین پروژه‌های طراحی و تحلیل سازه در حوزه مهندسی عمران است که به طور ویژه برای دانشجویان، مهندسان محاسب و دفاتر فنی آماده شده است. در این پروژه، تمامی مراحل از مدلسازی در ETABS و SAFE تا کنترل‌های لرزه‌ای و ضوابط شکل‌پذیری اعضا به‌صورت دستی انجام شده است.
این فایل ارزشمند شامل دفترچه محاسبات کامل، نقشه‌های اتوکد سازه و معماری، مدل‌های ایتبس و سیف می‌باشد که می‌تواند به‌عنوان مرجع طراحی پروژه‌های واقعی یا پایان‌نامه مورد استفاده قرار گیرد.
🧱 مصالح و بارگذاری پروژه ۶ طبقه با دیوار حائل و بالکن
در این پروژه، تمامی مشخصات مصالح و ضرایب بارگذاری مطابق با مبحث ششم مقررات ملی ساختمان و آیین‌نامه ۲۸۰۰ ویرایش چهارم تنظیم شده است.
- سیستم سازه‌ای: قاب خمشی بتنی به همراه دیوار حائل پیرامونی
- تعداد طبقات: ۶ طبقه (۵ طبقه مسکونی + ۱ طبقه همکف پارکینگ)
- سیستم باربر جانبی: قاب خمشی متوسط در دو جهت
- مصالح مصرفی: بتن C30 و میلگرد AIII
- نوع فونداسیون: پی نواری طراحی‌شده در نرم‌افزار SAFE
تمامی بارهای مرده و زنده با استفاده از ترکیب بارهای آیین‌نامه‌ای به‌صورت دقیق محاسبه شده‌اند و کنترل‌های دستی برای اطمینان از صحت مدل انجام شده است.

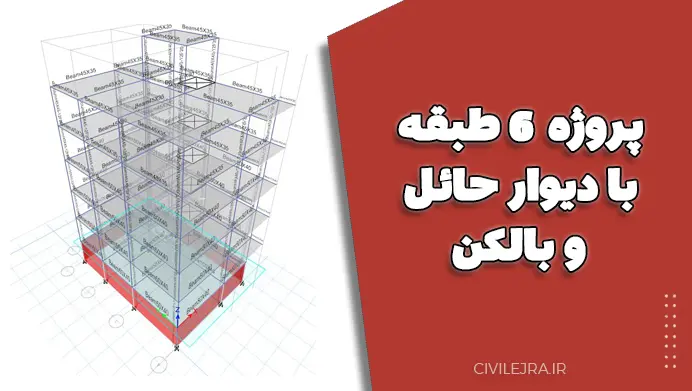

🧮 مدلسازی سازه در ETABS
مدلسازی سازه به صورت سه‌بعدی در نرم‌افزار ETABS انجام شده است و شامل جزئیات کامل اعضای سازه‌ای از جمله:
- تیرها، ستون‌ها و دیوارهای برشی
- بالکن‌ها و بازشوها با بارگذاری دقیق
- قیود دیافراگمی برای کف‌ها
- ضرایب ترک‌خوردگی اعض مطابق با ضوابط آیین‌نامه
مدل با استفاده از ترکیب بارهای لرزه‌ای و ثقلی تحلیل شده و نتایج خروجی جهت کنترل دستی و طراحی نهایی استخراج گردیده است.
⚙️ تحلیل و طراحی سازه
در بخش طراحی، تمام اعضا شامل تیرها، ستون‌ها، دیوارها و فونداسیون‌ها مطابق با مبحث نهم مقررات ملی ساختمان (ویرایش ۱۴۰۰) طراحی و کنترل شده‌اند.
همچنین تمامی کنترل‌های زیر در پروژه موجود است:
- کنترل نسبت تنش در اعض فشاری و کششی
- کنترل برش پانچ در فونداسیون
- کنترل دریفت طبقات در جهت‌های اصلی
- کنترل سختی نسبی دیوارها
- بررسی مرکز جرم و مرکز سختی
📘 کنترل‌های لرزه‌ای و ضوابط شکل‌پذیری
یکی از نقاط قوت این پروژه، انجام محاسبات دستی ضوابط شکل‌پذیری اعضا بر اساس آیین‌نامه ۲۸۰۰ ویرایش چهارم و مبحث نهم است.
در دفترچه محاسبات، موارد زیر به‌صورت مرحله‌به‌مرحله بررسی شده‌اند:
- کنترل شکل‌پذیری تیرها و ستون‌ها
- کنترل نسبت آرماتورهای کششی و فشاری
- کنترل طول مهاری و وصله‌ها
- کنترل برش و خمش بحرانی اعضا
- کنترل ظرفیت چرخشی مفاصل پلاستیک
این کنترل‌ها با هدف اطمینان از رفتار مناسب سازه در برابر زلزله انجام شده‌اند و به مهندس طراح دید کامل از عملکرد سازه ارائه می‌دهند.
🏗️ طراحی فونداسیون در SAFE
فونداسیون ساختمان با استفاده از نرم‌افزار SAFE طراحی شده است و نتایج شامل:
- نقشه دقیق میلگردگذاری
- کنترل برش پانچ
- کنترل نشست نسبی
- توزیع تنش‌های زیر فونداسیون
در کنار فایل SAFE، یک گزارش کامل از روند طراحی و کنترل‌های دستی نیز موجود است تا بتوانید تمامی مراحل را به‌صورت آموزشی دنبال کنید.
📂 فایل‌های موجود در بسته
این پکیج شامل مجموعه‌ای از فایل‌های کاربردی و آماده است:
- فایل مدل ETABS (.EDB)
- فایل طراحی فونداسیون SAFE (.FSD)
- نقشه‌های اجرایی اتوکد معماری و سازه
- دفترچه محاسبات دستی و نرم‌افزاری کامل و آماده چاپ
🎓 مناسب برای چه کسانی است؟
🔹 دانشجویان مهندسی عمران برای یادگیری روند طراحی
🔹 دفاتر فنی و مهندسی جهت الگوگیری پروژه‌های مشابه
🔹 مهندسان محاسب برای کنترل ضوابط آیین‌نامه‌ای
🔹 افرادی که قصد شرکت در آزمون محاسبات نظام مهندسی دارند
💰 قیمت و ارزش پروژه ۶ طبقه با دیوار حائل و بالکن
این پروژه با توجه به کامل بودن فایل‌ها، کنترل‌های دقیق دستی و آماده بودن نقشه‌ها، ارزش بالایی برای مهندسان و دانشجویان دارد.
خرید این مجموعه می‌تواند ساعت‌ها زمان محاسبه، ترسیم و مدلسازی را برای شما ذخیره کند و به عنوان یک منبع آموزشی و اجرایی بی‌نظیر مورد استفاده قرار گیرد.
❓ سوالات متداول (FAQ) پروژه ۶ طبقه با دیوار حائل و بالکن
۱. آیا پروژه شامل کنترل دستی ضوابط شکل‌پذیری است؟
بله ✅ تمام کنترل‌های تیر، ستون و دیوارهای برشی به صورت دستی و مستند انجام شده است.
۲. فایل‌ها در چه قالب‌هایی ارائه می‌شوند؟
تمام فایل‌ها با فرمت‌های اصلی نرم‌افزارها (ETABS، SAFE، DWG و PDF) ارائه شده‌اند.
۳. آیا دفترچه محاسبات آماده چاپ است؟
بله، دفترچه به‌صورت فرمت PDF تنظیم شده و شامل فهرست، جداول و فرمول‌های تایپ‌شده است.
۴. آیا می‌توان از این پروژه برای پروژه دانشگاهی استفاده کرد؟
بله، این پروژه به عنوان یک مرجع آموزشی و دانشگاهی کاملاً قابل ارائه است.
پیشنهاد ما
برای دانلود جزوه‌ها و آموزش‌های اجرایی بیشتر وارد سایت سیویل اجرا شوید
و برای دریافت سریع منابع جدید، در کانال مهندسین عمران عضو شوید.
- لینک دانلود فایل بلافاصله بعد از پرداخت وجه به نمایش در خواهد آمد.
- همچنین لینک دانلود به ایمیل شما ارسال خواهد شد به همین دلیل ایمیل خود را به دقت وارد نمایید.
- ممکن است ایمیل ارسالی به پوشه اسپم یا Bulk ایمیل شما ارسال شده باشد.
- در صورتی که به هر دلیلی موفق به دانلود فایل مورد نظر نشدید با ما تماس بگیرید.
- برای باز کردن فایل فشرده از نرم افزار WinRAR در موبایل و کامپیوتر استفاده کنید.
