علت لرزش پله بتنی یکی از مهمترین دغدغههای مهندسان ناظر، مجریان و ساکنان ساختمانها است. پله علاوه بر ایجاد ارتباط بین طبقات، یک عضو سازهای مهم محسوب میشود که عملکرد مناسب آن نقش مستقیمی در احساس امنیت کاربران دارد. مشاهده لرزش، ارتعاش یا ترک در پلههای بتنی معمولاً نشانه وجود ایراد در طراحی یا اجرای پله است و در صورت بیتوجهی میتواند به مشکلات جدیتر سازهای منجر شود.

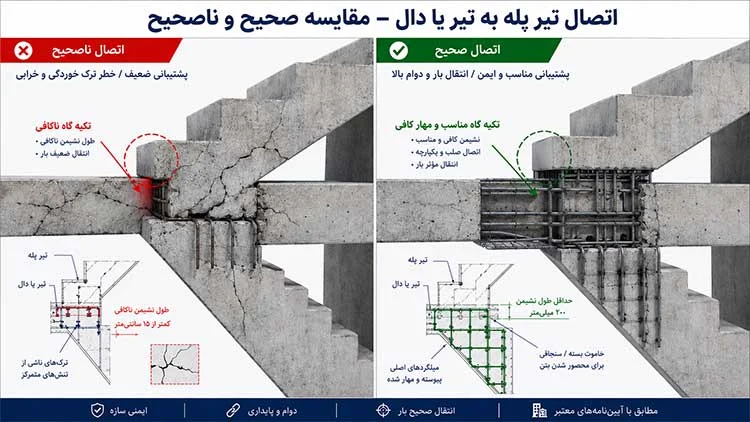

۱. اتصال نامناسب تیر شمشیری به اسکلت ساختمان
شرح خطا
یکی از رایجترین اشتباهات در اجرای پلههای بتنی، عدم رعایت جزئیات صحیح اتصال تیر شمشیری یا دال پله به تیرها، ستونها و پاگردها است. در بسیاری از پروژهها اتصال بهصورت ناقص اجرا شده یا رفتار واقعی اتصال (صلب یا مفصلی) با فرضیات طراحی مطابقت ندارد.
علت علمی؛ چرا باعث ترک یا لرزش میشود؟
پله در زمان بهرهبرداری تحت اثر بارهای زنده، بارهای ضربهای ناشی از حرکت افراد و تغییرشکلهای سازه قرار دارد.
اگر اتصال پله به اسکلت بهدرستی اجرا نشود:
- توزیع لنگرها مطابق طراحی اتفاق نمیافتد.
- تمرکز تنش در محل اتصال ایجاد میشود.
- در نواحی پاگرد و اتصال به تیرها ترکهای خمشی ظاهر میشوند.
- بخشی از سختی سازهای پله از بین میرود و احتمال لرزش افزایش مییابد.
در ساختمانهای بتنآرمه، ترکهای مورب در محل اتصال پاگرد به تیرها معمولاً نشانه ضعف در انتقال نیرو هستند.
راهکار پیشگیری
- اجرای دقیق جزئیات نقشههای سازه.
- کنترل طول مهاری آرماتورها در محل اتصال.
- پرهیز از حذف میلگردهای انتظار.
- نظارت بر اجرای صحیح گرههای اتصال در پاگردها.
- بررسی رفتار واقعی اتصال در زمان اجرا.

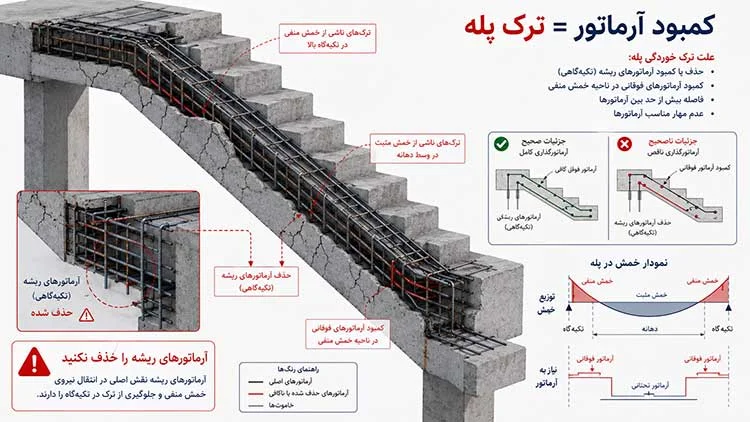

۲. کمبود آرماتورهای طولی و عرضی؛ قاتل خاموش پلهها
شرح خطا
گاهی برای کاهش هزینه یا به دلیل ضعف نظارت، تعداد یا قطر میلگردهای پله کمتر از مقادیر طراحی اجرا میشود. همچنین حذف آرماتورهای ریشه و تقویتی در ناحیه تکیهگاهها از خطاهای بسیار خطرناک است.
علت علمی؛ چرا باعث ترک خوردن پله میشود؟
پله بتنی مشابه یک دال شیبدار عمل میکند و در نواحی مختلف تحت لنگرهای مثبت و منفی قرار میگیرد.
در نزدیکی تکیهگاهها:
- لنگر منفی ایجاد میشود.
- تارهای فوقانی کشیده میشوند.
- نقش آرماتورهای فوقانی و ریشه بسیار حیاتی است.
کمبود این آرماتورها موجب میشود:
- ظرفیت خمشی کاهش یابد.
- ترکهای کششی در پاگردها ایجاد شوند.
- عرض ترکها به مرور افزایش پیدا کند.
- دوام سازه کاهش یابد.
این مشکل یکی از مهمترین دلایل مشاهده ترکهای طولی در پلههای بتنی است.
راهکار پیشگیری
- اجرای دقیق جزئیات آرماتوربندی پله مطابق نقشه.
- کنترل تعداد، قطر و فاصله میلگردها قبل از بتنریزی.
- استفاده از چکلیست نظارتی.
- توجه ویژه به آرماتورهای ریشه و تقویتی در محل تکیهگاهها.
- جلوگیری از جابجایی میلگردها هنگام بتنریزی.

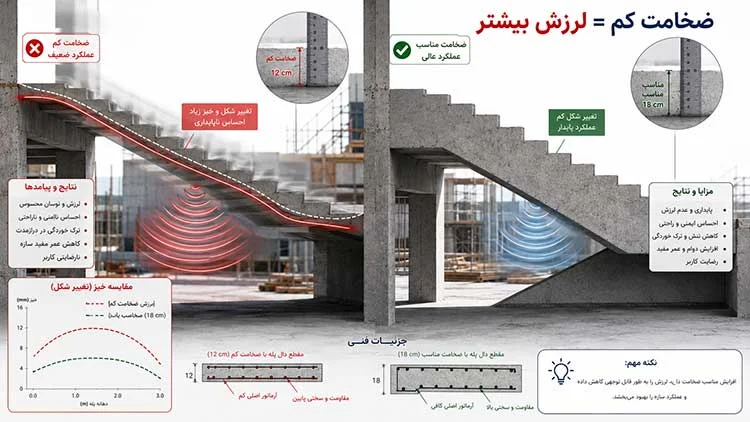

۳. ضخامت کم دال پله؛ منشأ اصلی لرزشهای آزاردهنده
شرح خطا
در برخی پروژهها به منظور کاهش وزن سازه یا صرفهجویی در مصرف بتن، ضخامت دال پله کمتر از مقدار موردنیاز اجرا میشود.
در نگاه اول ممکن است مشکلی مشاهده نشود، اما پس از بهرهبرداری کاربران لرزش محسوسی را تجربه خواهند کرد.
علت علمی؛ چرا باعث لرزش پله بتنی میشود؟
سختی خمشی دال رابطه مستقیمی با ضخامت آن دارد.
کاهش ضخامت باعث:
- کاهش ممان اینرسی
- کاهش سختی سازه
- افزایش تغییرمکان
- افزایش ارتعاشات
میشود.
هرچه نسبت دهانه به ضخامت (Slimness Ratio) بزرگتر باشد، احتمال لرزش افزایش پیدا میکند.
در چنین شرایطی حتی قدم زدن معمولی افراد میتواند ارتعاشاتی ایجاد کند که توسط ساکنان کاملاً احساس شود.
این لرزشها معمولاً خطر فروپاشی ایجاد نمیکنند اما کیفیت بهرهبرداری ساختمان را بهشدت کاهش میدهند.
راهکار پیشگیری
- رعایت حداقل ضخامتهای طراحی.
- کنترل نسبت دهانه به ضخامت.
- بررسی خیز مجاز در مرحله طراحی.
- استفاده از مدلسازی دقیق در نرمافزارهای سازهای.
- پرهیز از تغییر ابعاد اجرایی بدون تأیید مهندس طراح.

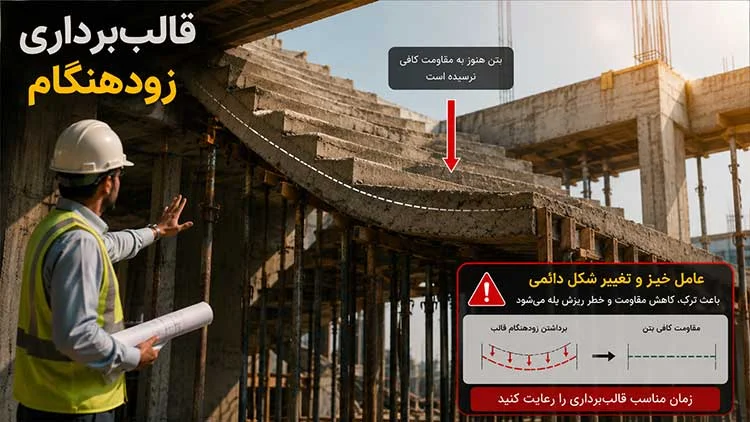

۴. برداشتن زودهنگام قالبها و جکهای حمایتی
شرح خطا
یکی از اشتباهات پرتکرار در کارگاهها، باز کردن سریع قالبها و جکهای زیر پله برای تسریع عملیات اجرایی است.
در ظاهر ممکن است بتن سخت شده باشد اما هنوز مقاومت لازم را کسب نکرده است.
علت علمی؛ چرا باعث تغییر شکل دائمی میشود؟
مقاومت بتن در روزهای ابتدایی بسیار کمتر از مقاومت نهایی آن است.
اگر قالبها زودتر از موعد جمع شوند:
- بار مرده به بتن جوان منتقل میشود.
- خیز اولیه افزایش مییابد.
- خزش بتن تشدید میشود.
- تغییر شکل دائمی ایجاد میشود.
در بسیاری از پروژهها، علت افتادگی تدریجی پله نه ضعف طراحی بلکه قالببرداری زودهنگام بوده است.
این تغییر شکلهای ماندگار میتوانند زمینه ایجاد ترکهای ثانویه را نیز فراهم کنند.
راهکار پیشگیری
- رعایت زمان استاندارد قالببرداری.
- کنترل نتایج آزمایش مقاومت فشاری بتن.
- حفظ جکهای اطمینان در دهانههای بلند.
- رعایت الزامات آییننامهای برای باز کردن قالبها.
- جلوگیری از اعمال بار اضافی در سنین اولیه بتن.

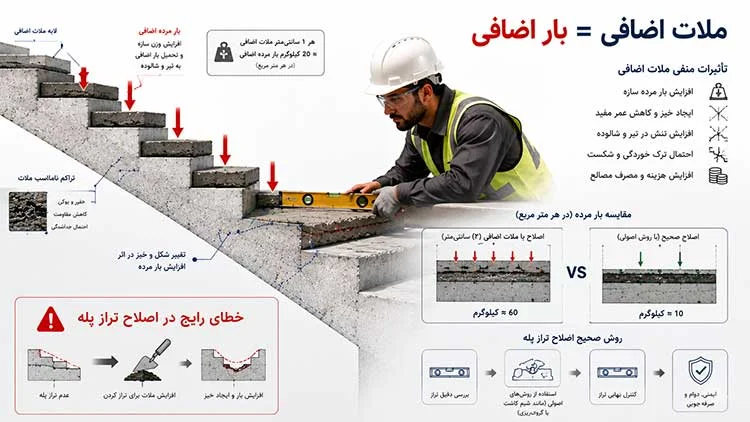

۵. عدم تراز دقیق پلهها و بارگذاری اضافی با ملات ضخیم
شرح خطا
گاهی به دلیل اجرای غیردقیق قالببندی یا خطا در تراز ارتفاعی، پس از بتنریزی از لایههای ضخیم ملات برای اصلاح اختلاف ارتفاع پلهها استفاده میشود.
این اقدام ظاهراً مشکل معماری را حل میکند اما یک مشکل سازهای جدید ایجاد خواهد کرد.
علت علمی؛ چرا خطرناک است؟
ملات اضافی موجب افزایش بار مرده میشود.
در نتیجه:
- وزن واقعی پله از مقدار طراحی بیشتر میشود.
- لنگرهای خمشی افزایش مییابند.
- خیز سازه بیشتر میشود.
- احتمال ترک خوردگی افزایش مییابد.
در موارد شدید حتی توزیع جرم پله تغییر کرده و رفتار دینامیکی آن نیز تحت تأثیر قرار میگیرد.
راهکار پیشگیری
- کنترل دقیق ترازها پیش از بتنریزی.
- استفاده از ابزارهای نقشهبرداری دقیق.
- کنترل ارتفاع کف تمامشده در حین قالببندی.
- اصلاح خطاها قبل از بتنریزی نه پس از آن.
- محدود کردن ضخامت ملاتهای اصلاحی.
بخش فنی ویژه | فرکانس طبیعی پله و خطر تشدید
هر سازه دارای یک یا چند فرکانس طبیعی است؛ یعنی فرکانسی که سازه تمایل دارد در آن نوسان کند.
پلههای بتنی نیز از این قاعده مستثنی نیستند.
اگر فرکانس ناشی از حرکت افراد به فرکانس طبیعی پله نزدیک شود، پدیدهای به نام تشدید (Resonance) رخ میدهد.
در این حالت:
- دامنه ارتعاشات به شدت افزایش مییابد.
- لرزش پله کاملاً محسوس میشود.
- احتمال ایجاد ترکهای خستگی بیشتر میشود.
- احساس ناامنی در کاربران افزایش مییابد.
برای جلوگیری از این مشکل باید:
- سختی پله افزایش یابد.
- ضخامت مناسب انتخاب شود.
- اتصالات بهدرستی اجرا شوند.
- نسبت دهانه به ضخامت کنترل گردد.
- تحلیل ارتعاشی در پروژههای خاص انجام شود.
نتیجهگیری
بخش قابل توجهی از مشکلات مربوط به علت لرزش پله بتنی و ترک خوردن پله نه از طراحی، بلکه از اجرای نادرست ناشی میشود. اتصال نامناسب تیر شمشیری، ضعف آرماتوربندی، ضخامت ناکافی دال، قالببرداری زودهنگام و افزایش بار مرده از طریق ملاتهای اضافی، همگی میتوانند عملکرد سازهای پله را تحت تأثیر قرار دهند.
به همین دلیل نظارت مستمر مهندس ناظر، کنترل دقیق جزئیات اجرایی و رعایت کامل نقشههای سازهای، مهمترین عوامل تضمینکننده عملکرد ایمن و بدون لرزش پلههای بتنی هستند.
