اعداد مهم آرماتوربندی | ۱۰ عدد کلیدی مبحث نهم

اعداد مهم آرماتوربندی مجموعه‌ای از ضوابط عددی کاربردی درباره فاصله میلگردها، پوشش بتن، طول وصله، قلاب‌ها، خاموت‌گذاری و آرماتور جمع‌شدگی و حرارت هستند. شناخت این اعداد به مهندسان عمران، ناظران و مجریان کمک می‌کند خطاهای اجرایی را پیش از بتن‌ریزی شناسایی کرده و اجرای میلگردها را مطابق نقشه‌های مصوب و الزامات مبحث نهم مقررات ملی ساختمان کنترل کنند.

در آرماتوربندی، چند میلی‌متر اختلاف ممکن است مسیر عبور بتن را مسدود کند، محل انتقال نیرو را تغییر دهد، طول مهاری را ناکافی کند یا دوام عضو بتنی را کاهش دهد. بسیاری از اشکالات اجرایی نیز زمانی ایجاد می‌شوند که یک عدد آیین‌نامه‌ای بدون توجه به شرایط و تبصره‌های همراه آن استفاده شود.

برای مثال، جمله «فاصله میلگردها باید ۲۵ میلی‌متر باشد» به‌تنهایی کامل نیست؛ زیرا در بسیاری از اعضای بتن‌آرمه، فاصله آزاد میان میلگردهای موازی باید با قطر میلگرد و اندازه اسمی حداکثر سنگ‌دانه نیز مقایسه شود و بزرگ‌ترین مقدار ملاک قرار گیرد. همچنین نمی‌توان عدد ثابتی مانند ۴۰ یا ۵۰ برابر قطر میلگرد را برای تمام وصله‌ها به کار برد؛ زیرا طول وصله به طول مهاری، مقاومت مصالح، پوشش بتن، فاصله میلگردها، محل وصله و درصد میلگردهای وصله‌شده بستگی دارد.

در این مقاله، ۱۰ عدد کلیدی و کاربردی آرماتوربندی همراه با شرایط استفاده، مثال‌های محاسباتی، خطاهای رایج، نکات نظارتی و روش کنترل کارگاهی بررسی می‌شوند. با این حال، نقشه‌های مصوب سازه، مشخصات فنی پروژه، دستور طراح و آخرین اصلاحات رسمی مقررات همواره بر قواعد عمومی و تجربه‌های کارگاهی اولویت دارند.

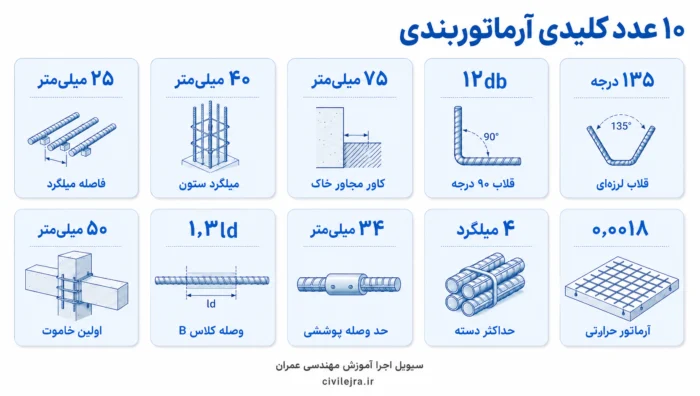

۱۰ عدد مهم آرماتوربندی در یک نگاه

در این جدول، db قطر اسمی میلگرد، ld طول مهاری میلگرد کششی و h ضخامت دال یا عضو مورد بررسی است.

پیش از استفاده از اعداد، این چهار اصل را کنترل کنید

اعداد آیین‌نامه‌ای بدون بررسی دامنه کاربرد ممکن است نتیجه نادرست ایجاد کنند. پیش از استفاده از هر عدد، چهار سؤال زیر باید پاسخ داده شود:

1. عضو موردنظر تیر، ستون، دیوار، دال، فونداسیون یا عضو پیش‌ساخته است؟
2. سازه در چه سطحی از شکل‌پذیری طراحی شده است؟
3. مقدار نوشته‌شده حداقل، حداکثر یا یکی از چند شرط هم‌زمان است؟
4. آیا نقشه سازه یا مشخصات فنی پروژه ضابطه سخت‌گیرانه‌تری تعیین کرده است؟

حداقل‌های آیین‌نامه‌ای، مجوزی برای تغییر خودسرانه جزئیات نقشه نیستند. اگر نقشه برای کاور، فاصله، طول وصله یا تراکم خاموت مقدار بیشتری در نظر گرفته باشد، معمولاً مقدار نقشه باید اجرا شود، مگر آنکه تعارضی فنی وجود داشته باشد و طراح سازه اصلاحیه رسمی صادر کند.

عدد اول: حداقل فاصله آزاد ۲۵ میلی‌متری بین میلگردهای موازی

ضابطه ۲۵ میلی‌متر دقیقاً چه می‌گوید؟

برای میلگردهای موازی که در یک ردیف افقی قرار گرفته‌اند، فاصله آزاد میان دو میلگرد مجاور نباید از بزرگ‌ترین مقدار زیر کمتر باشد:

• ۲۵ میلی‌متر
• قطر اسمی میلگرد، db
• حدود ۱٫۳۳ برابر اندازه اسمی حداکثر سنگ‌دانه بتن

در نتیجه، ۲۵ میلی‌متر فقط یکی از سه کنترل است و همیشه مقدار نهایی محسوب نمی‌شود. فاصله آزاد قائم میان دو ردیف میلگرد نیز نباید کمتر از ۲۵ میلی‌متر باشد.

چرا فاصله آزاد میلگرد اهمیت دارد؟

بتن تازه باید بتواند میان میلگردها عبور کند و فضای اطراف آن‌ها را به‌طور کامل پر کند. کاهش بیش از حد فاصله آزاد ممکن است باعث پیامدهای زیر شود:

• گیرکردن سنگ‌دانه‌ها میان میلگردها
• ایجاد حفره و بتن کرمو
• دشوارشدن عبور شیلنگ ویبراتور
• تراکم ناقص بتن
• کاهش پیوستگی میان بتن و فولاد
• افزایش احتمال خوردگی ناشی از حفره‌های موضعی
• دشوارشدن کنترل محل وصله‌ها و خاموت‌ها

مثال محاسباتی فاصله میلگرد

فرض کنید در یک تیر از میلگردهای طولی به قطر ۲۰ میلی‌متر استفاده شده و اندازه اسمی حداکثر سنگ‌دانه بتن ۱۹ میلی‌متر است.

سه مقدار باید مقایسه شوند:

• مقدار اول: ۲۵ میلی‌متر
• مقدار دوم: db = 20 mm
• مقدار سوم: 1.33 × 19 = 25.27 mm

بنابراین فاصله آزاد نظری نباید کمتر از حدود ۲۵٫۳ میلی‌متر باشد. از نظر اجرایی، انتخاب فاصله ۳۰ میلی‌متر می‌تواند کنترل و قالب‌بندی را ساده‌تر کند، مشروط بر آنکه عرض تیر و آرایش مصوب میلگردها اجازه دهد.

فاصله آزاد با فاصله محور تا محور فرق دارد

یکی از خطاهای رایج کارگاه، اندازه‌گیری فاصله محور تا محور به‌جای فاصله آزاد است.

برای دو میلگرد هم‌قطر:

فاصله آزاد = فاصله محور تا محور − قطر میلگرد

اگر فاصله محور تا محور دو میلگرد ۲۰ میلی‌متری برابر ۴۰ میلی‌متر باشد، فاصله آزاد فقط ۲۰ میلی‌متر است و الزام حداقل ۲۵ میلی‌متر را تأمین نمی‌کند.

چک کارگاهی عدد ۲۵ میلی‌متر

برای کنترل صحیح:

1. قطر واقعی میلگردها را از روی علائم، پلاک بندیل یا کولیس کنترل کنید.
2. اندازه اسمی حداکثر سنگ‌دانه طرح اختلاط را بررسی کنید.
3. فاصله را از سطح بیرونی یک میلگرد تا سطح بیرونی میلگرد مجاور اندازه بگیرید.
4. محل وصله‌ها را جداگانه بررسی کنید، زیرا هم‌پوشانی میلگردها می‌تواند فاصله مفید را کاهش دهد.
5. امکان عبور بتن و ویبراتور را در گره‌های متراکم کنترل کنید.

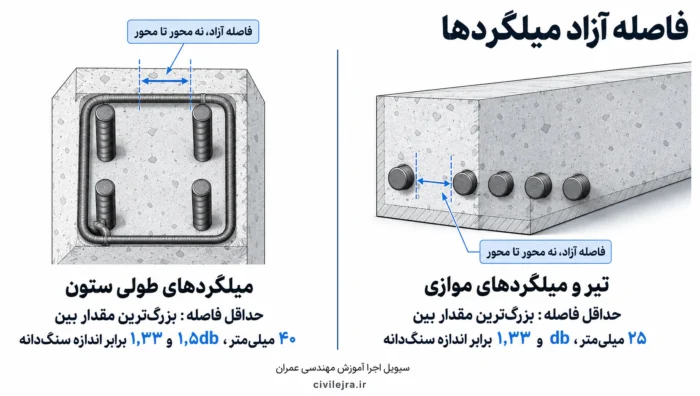

عدد دوم: حداقل فاصله آزاد ۴۰ میلی‌متری میلگردهای طولی ستون

ضابطه فاصله میلگردهای ستون

برای میلگردهای طولی ستون‌ها، پایه‌ها، اعضای فشاری، اعضای مرزی دیوارها و اعضای مشابه، فاصله آزاد میان میلگردهای طولی نباید از بزرگ‌ترین مقدار زیر کمتر باشد:

• ۴۰ میلی‌متر
• ۱٫۵ برابر قطر اسمی میلگرد
• حدود ۱٫۳۳ برابر اندازه اسمی حداکثر سنگ‌دانه بتن

این ضابطه با قاعده عمومی ۲۵ میلی‌متری متفاوت است و نباید فاصله میلگردهای ستون با ضابطه تیر کنترل شود.

مثال کنترل فاصله در ستون

فرض کنید میلگردهای طولی یک ستون قطر ۲۵ میلی‌متر دارند و سنگ‌دانه بتن ۱۹ میلی‌متر است.

• 40 mm
• 1.5 × 25 = 37.5 mm
• 1.33 × 19 = 25.27 mm

بزرگ‌ترین مقدار ۴۰ میلی‌متر است. بنابراین فاصله آزاد میلگردهای طولی نباید کمتر از ۴۰ میلی‌متر باشد.

اگر قطر میلگردها ۳۲ میلی‌متر باشد:

1.5 × 32 = 48 mm

در این حالت عدد ۴۰ میلی‌متر کافی نیست و حداقل فاصله آزاد باید ۴۸ میلی‌متر در نظر گرفته شود.

چرا ستون‌ها به فاصله بیشتری نیاز دارند؟

ستون‌ها معمولاً دارای تراکم بالایی از میلگردهای طولی، خاموت، سنجاقی و میلگردهای انتظار هستند. در محل اتصال تیر به ستون نیز میلگردهای تیر وارد گره می‌شوند و مسیر بتن‌ریزی محدودتر می‌شود.

فاصله ناکافی در ستون می‌تواند باعث شود:

• بتن در هسته ستون به‌درستی متراکم نشود
• سنگ‌دانه در بالای گره تیر و ستون تجمع کند
• سطح مقطع مؤثر بتن کاهش یابد
• پیوستگی میلگردهای طولی مختل شود
• تعمیر عضو پس از بازکردن قالب دشوار و پرهزینه شود

خطای رایج در وصله میلگردهای ستون

ممکن است فاصله میلگردهای اصلی در حالت عادی مناسب باشد، اما در ناحیه وصله پوششی، قرارگرفتن دو میلگرد کنار یکدیگر فضای عبور بتن را به‌شدت کاهش دهد. به همین دلیل، کنترل فاصله باید بر اساس متراکم‌ترین مقطع واقعی آرماتوربندی انجام شود، نه فقط آرایش ساده نشان‌داده‌شده در پلان ستون.

راهکارهای اصلاح تراکم بیش از حد

اصلاح نباید با جابه‌جایی خودسرانه میلگردها انجام شود. راه‌حل‌های مهندسی ممکن است شامل موارد زیر باشند:

• استفاده از وصله مکانیکی با تأیید طراح
• تغییر محل وصله میلگردها
• وصله‌کردن میلگردها در ترازهای متفاوت
• اصلاح ابعاد مقطع
• استفاده از بتن با طرح اختلاط مناسب و سنگ‌دانه کوچک‌تر
• بازطراحی آرایش میلگردهای طولی و عرضی

هر تغییر باید از طریق نقشه اصلاحی یا دستور رسمی طراح سازه انجام شود.

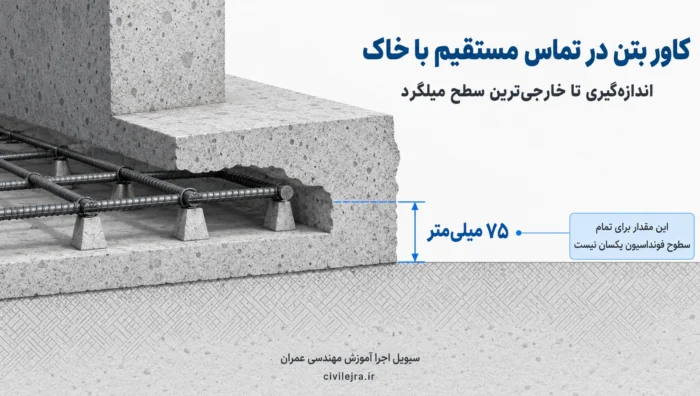

عدد سوم: پوشش بتن ۷۵ میلی‌متری در تماس مستقیم و دائم با خاک

کاور ۷۵ میلی‌متری در چه شرایطی کاربرد دارد؟

در بتن‌هایی که مستقیماً در مجاورت خاک ریخته می‌شوند و پس از اجرا نیز به‌طور دائم با خاک در تماس هستند، پوشش بتن روی آرماتور معمولاً نباید کمتر از ۷۵ میلی‌متر باشد. این وضعیت بیشتر در بخش‌هایی از پی، شناژ، شمع، دیوار زیرزمین یا اعضای بتن‌آرمه مدفون دیده می‌شود.

عدد ۷۵ میلی‌متر برای تمام فونداسیون‌ها ثابت نیست

نوع سطح زیر بتن‌ریزی اهمیت دارد. باید مشخص شود بتن:

• مستقیماً روی خاک ریخته می‌شود
• روی بتن مگر اجرا می‌شود
• در تماس با قالب قرار دارد
• پس از قالب‌برداری در معرض خاک، هوا یا محیط خورنده است
• نیازمند مقاومت حریق ویژه است

بنابراین نباید بدون بررسی نقشه و شرایط تماس، برای تمام سطوح فونداسیون عدد ۷۵ میلی‌متر اعمال کرد.

کاور از کجا تا کجا اندازه‌گیری می‌شود؟

پوشش بتن فاصله سطح خارجی بتن تا خارجی‌ترین سطح فولاد مدفون است. در تیر و ستون، نزدیک‌ترین فولاد به سطح بتن معمولاً خاموت است. بنابراین کاور باید تا سطح بیرونی خاموت اندازه‌گیری شود، نه تا محور یا سطح میلگرد طولی.

در فونداسیون نیز اگر شبکه اصلی با سیم آرماتوربندی بسته شده باشد، ضخامت سیم نباید باعث کاهش پوشش مؤثر شود.

چرا کاور کم خطرناک است؟

کاور ناکافی ممکن است باعث موارد زیر شود:

• نفوذ سریع‌تر رطوبت و یون‌های مهاجم
• آغاز زودهنگام خوردگی میلگرد
• ترک‌خوردگی و جداشدگی پوسته بتن
• کاهش مقاومت عضو در برابر آتش
• کاهش چسبندگی و مهار میلگرد
• نمایان‌شدن میلگرد پس از قالب‌برداری

آیا کاور بیشتر همیشه بهتر است؟

خیر. افزایش بی‌ضابطه کاور نیز می‌تواند نامطلوب باشد. در اعضای خمشی، جابه‌جایی میلگرد از محل طراحی‌شده، عمق مؤثر مقطع را کاهش می‌دهد. کاور زیاد همچنین ممکن است عرض ترک سطحی را افزایش دهد یا موجب خروج میلگرد از موقعیت محاسباتی شود.

هدف، اجرای کاور مطابق نقشه و ضوابط محیطی است، نه بیشینه‌کردن آن.

کنترل اسپیسرها

برای حفظ کاور:

• از اسپیسر استاندارد با ظرفیت باربری مناسب استفاده شود.
• فاصله اسپیسرها به‌گونه‌ای باشد که شبکه میلگرد زیر وزن کارگران تغییرشکل ندهد.
• قطعات سنگ، آجر، چوب و میلگرد به‌عنوان اسپیسر استفاده نشوند.
• اسپیسرهای جانبی ستون و دیوار پیش از بستن قالب کنترل شوند.
• در فونداسیون، خرک‌ها علاوه بر ارتفاع، از نظر پایداری جانبی بررسی شوند.

عدد چهارم: طول مستقیم ۱۲db برای قلاب استاندارد ۹۰ درجه

معنی ۱۲db چیست؟

در قلاب استاندارد ۹۰ درجه، پس از پایان بخش خم‌شده میلگرد، یک قسمت مستقیم لازم است که طول آن حداقل برابر ۱۲ برابر قطر اسمی میلگرد باشد.

طول مستقیم قلاب ۹۰ درجه = 12db

این طول از انتهای قوس خم اندازه‌گیری می‌شود، نه از ابتدای خم و نه از محور عضو.

مثال قلاب ۹۰ درجه میلگرد ۲۰

برای میلگرد قطر ۲۰ میلی‌متر:

12 × 20 = 240 mm

بنابراین طول مستقیم پس از خم باید حداقل ۲۴۰ میلی‌متر باشد.

برای میلگرد قطر ۱۶ میلی‌متر:

12 × 16 = 192 mm

در کارگاه می‌توان این مقدار را ۱۹۲ میلی‌متر علامت‌گذاری کرد، اما روش ساخت و تلرانس برش باید به‌گونه‌ای باشد که طول نهایی کمتر از حد لازم نشود.

قطر داخلی خم نیز باید کنترل شود

صرف تأمین طول ۱۲db کافی نیست. قطر داخلی خم میلگرد نیز نباید از حداقل آیین‌نامه‌ای کمتر باشد. برای نمونه، حداقل قطر داخلی خم قلاب‌های استاندارد با توجه به قطر میلگرد افزایش می‌یابد و برای بسیاری از میلگردهای متداول ۱۰ تا ۲۵ میلی‌متر، حداقل قطر خم ۶db در نظر گرفته می‌شود.

خم‌کردن میلگرد روی پین کوچک ممکن است باعث:

• ایجاد ترک سطحی در میلگرد
• تمرکز کرنش در محل خم
• کاهش شکل‌پذیری
• آسیب به آج میلگرد
• شکست میلگرد هنگام اصلاح یا بارگذاری

شود.

اشتباه رایج در لیستوفر

در تهیه لیستوفر، گاهی فقط طول مستقیم شاخه‌ها جمع می‌شود و طول قوس خم یا کاهش و افزایش ناشی از خم‌کاری به‌درستی در نظر گرفته نمی‌شود. نتیجه این خطا می‌تواند کوتاه‌شدن قلاب، افزایش پرت میلگرد یا مغایرت تعداد شاخه‌های برش‌خورده با نقشه باشد.

جدول خم و برش باید بر اساس قطر میلگرد، زاویه خم، قطر پین و روش مورد تأیید پروژه تهیه شود.

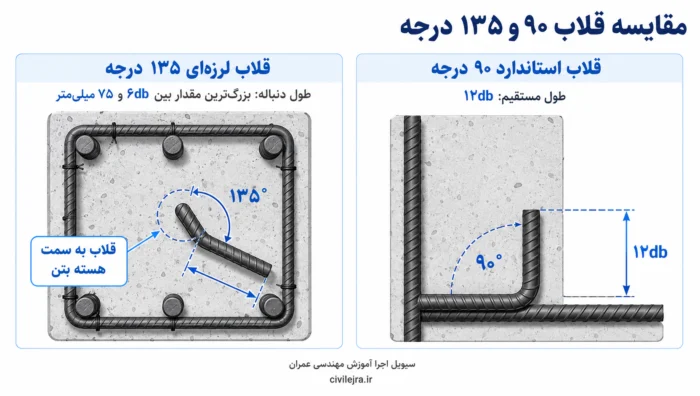

عدد پنجم: قلاب لرزه‌ای ۱۳۵ درجه با دنباله حداقل ۶db یا ۷۵ میلی‌متر

قلاب لرزه‌ای چه تفاوتی با قلاب معمولی دارد؟

در جزئیات لرزه‌ای، انتهای خاموت یا دورگیر باید با قلابی ساخته شود که زاویه خم آن حداقل ۱۳۵ درجه باشد و قسمت مستقیم پس از خم نیز از بزرگ‌ترین مقدار زیر کمتر نباشد:

• ۶ برابر قطر میلگرد عرضی
• ۷۵ میلی‌متر

یعنی:

طول دنباله قلاب لرزه‌ای ≥ max(6db, 75 mm)

قلاب باید به‌سمت داخل هسته محصورشده عضو قرار گیرد تا هنگام بازشدن ترک‌ها و جداشدگی پوشش بتن، عملکرد محصورکنندگی آن حفظ شود.

مثال برای خاموت قطر ۱۰ میلی‌متر

• 6db = 6 × 10 = 60 mm
• مقدار ثابت: ۷۵ میلی‌متر

بزرگ‌ترین مقدار ۷۵ میلی‌متر است. بنابراین دنباله مستقیم قلاب نباید کمتر از ۷۵ میلی‌متر باشد.

مثال برای خاموت قطر ۱۴ میلی‌متر

• 6db = 6 × 14 = 84 mm
• مقدار ثابت: ۷۵ میلی‌متر

در این حالت حداقل دنباله مستقیم باید ۸۴ میلی‌متر باشد.

چرا خم ۹۰ درجه در نواحی لرزه‌ای مسئله‌ساز است؟

در بارگذاری رفت‌وبرگشتی شدید، پوشش بتن ممکن است ترک بخورد یا از هسته جدا شود. قلاب ۹۰ درجه‌ای که به پوشش بتن متکی است، امکان بازشدن بیشتری دارد. قلاب ۱۳۵ درجه با قرارگیری صحیح در هسته بتن، مهار مطمئن‌تری برای خاموت ایجاد می‌کند.

خطاهای متداول قلاب لرزه‌ای

• خم خاموت با زاویه کمتر از ۱۳۵ درجه
• کوتاه‌بودن قسمت مستقیم انتهای قلاب
• قرارگرفتن قلاب به‌سمت بیرون مقطع
• استفاده از خاموت باز در محل نیاز به دورگیر بسته
• تمرکز تمام قلاب‌ها در یک سمت عضو بدون توجه به جزئیات نقشه
• خم‌کاری مجدد خاموت پس از نصب
• کاهش قطر خم به‌دلیل استفاده از پین نامناسب

کنترل سریع کارگاهی

برای کنترل دنباله قلاب، یک شابلون ساده متناسب با قطرهای مصرفی تهیه کنید. برای مثال، شابلون خاموت قطر ۱۰ می‌تواند علامت ۷۵ میلی‌متر و زاویه ۱۳۵ درجه داشته باشد. این روش، کنترل تعداد زیادی خاموت را سریع‌تر و یکنواخت‌تر می‌کند.

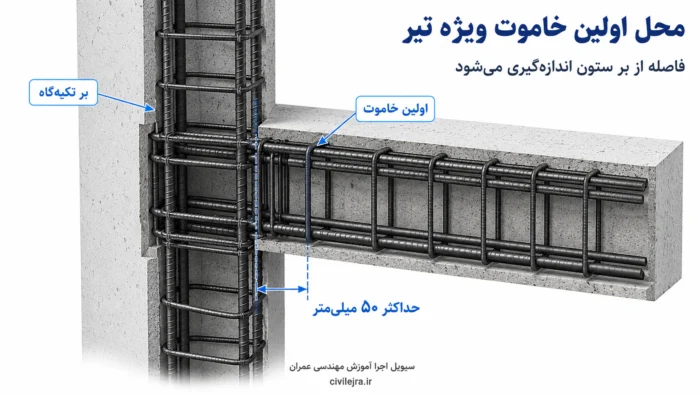

عدد ششم: فاصله حداکثر ۵۰ میلی‌متری اولین خاموت تیر از بر تکیه‌گاه

عدد ۵۰ میلی‌متر مربوط به کدام تیرهاست؟

در تیرهای قاب خمشی ویژه، اولین خاموت ناحیه بحرانی باید حداکثر ۵۰ میلی‌متر از بر تکیه‌گاه یا وجه ستون فاصله داشته باشد. این الزام بخشی از جزئیات لرزه‌ای تیر است و نباید با فاصله عمومی خاموت‌ها در تمام تیرها یکسان در نظر گرفته شود. (بناطرح)

چرا اولین خاموت باید نزدیک بر ستون باشد؟

ناحیه مجاور اتصال تیر به ستون یکی از محتمل‌ترین محل‌های تشکیل مفصل پلاستیک، ترک‌های قطری و کرنش‌های رفت‌وبرگشتی است. اگر اولین خاموت با فاصله زیاد نصب شود، بخش کوتاهی از بتن نزدیک اتصال بدون محصورشدگی و مقاومت عرضی کافی باقی می‌ماند.

فاصله از کدام نقطه اندازه‌گیری می‌شود؟

فاصله باید از بر تکیه‌گاه یا وجه ستون تا محور اولین خاموت مطابق جزئیات و روش اندازه‌گذاری نقشه کنترل شود. اندازه‌گیری از محور ستون یا لبه قالب تیر می‌تواند نتیجه نادرست ایجاد کند.

در پروژه‌هایی که جزئیات اندازه‌گذاری نقشه متفاوت است، ملاک باید شیت جزئیات سازه و نظر طراح باشد.

طول ناحیه بحرانی تیر

در قاب خمشی ویژه، خاموت‌گذاری متراکم فقط به یک خاموت محدود نیست. نواحی انتهایی تیر، معمولاً در طولی مرتبط با ارتفاع تیر از وجه تکیه‌گاه، نیازمند خاموت‌های ویژه با فاصله محدود هستند. همچنین در محل‌هایی که احتمال تشکیل مفصل پلاستیک وجود دارد، جزئیات ویژه باید ادامه یابد.

عدد ۵۰ میلی‌متر فقط محل اولین خاموت را مشخص می‌کند و جایگزین کنترل طول ناحیه بحرانی و فاصله سایر خاموت‌ها نیست.

مثال اجرایی

اگر اولین خاموت تیر در فاصله ۸۰ میلی‌متری از بر ستون نصب شده باشد، نمی‌توان با این استدلال که فاصله عمومی خاموت‌ها ۱۰۰ میلی‌متر است آن را پذیرفت. خاموت اول باید مطابق ضابطه و نقشه جابه‌جا شود.

این اصلاح باید پیش از بستن کامل گره تیر و ستون انجام شود؛ زیرا پس از نصب میلگردهای بالایی تیر و سنجاقی‌های ستون، دسترسی برای جابه‌جایی خاموت بسیار دشوار خواهد شد.

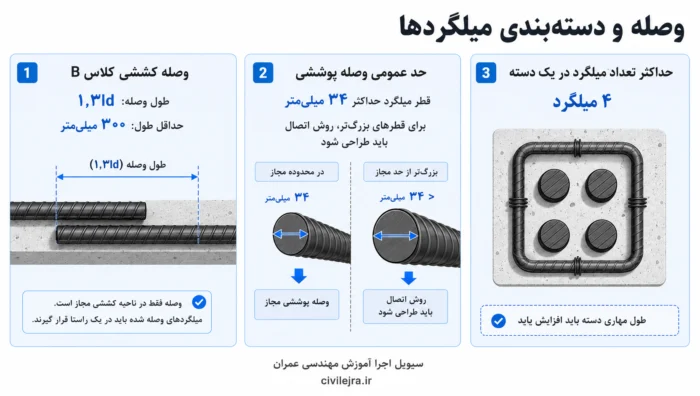

عدد هفتم: وصله کششی کلاس B برابر ۱٫۳ld و حداقل ۳۰۰ میلی‌متر

چرا طول وصله یک عدد ثابت نیست؟

طول وصله پوششی میلگرد کششی بر اساس طول مهاری کششی ld تعیین می‌شود. در حالت متداول، وصله کششی کلاس B برابر است با:

ls = 1.3ld

همچنین طول وصله کششی نباید کمتر از ۳۰۰ میلی‌متر باشد.

این ضابطه نشان می‌دهد عبارت‌های رایجی مانند «وصله همیشه ۴۰db است» یا «برای هر میلگرد ۵۰db بگیر» قابل تعمیم به همه پروژه‌ها نیستند.

مثال محاسبه وصله کلاس B

اگر طول مهاری محاسبه‌شده میلگرد کششی برابر ۶۵۰ میلی‌متر باشد:

1.3 × 650 = 845 mm

بنابراین طول وصله کلاس B باید حداقل ۸۴۵ میلی‌متر باشد.

اگر طول مهاری محاسبه‌شده ۲۰۰ میلی‌متر باشد:

1.3 × 200 = 260 mm

با وجود آنکه نتیجه ۲۶۰ میلی‌متر است، حداقل مطلق ۳۰۰ میلی‌متر کنترل‌کننده خواهد بود.

وصله کلاس A چه زمانی مجاز است؟

وصله کلاس A با طول 1.0ld فقط در شرایط مشخص قابل استفاده است. از جمله باید:

• مقدار آرماتور موجود در طول وصله حداقل دو برابر آرماتور موردنیاز باشد.
• در طول وصله، بیش از نیمی از میلگردها به‌طور هم‌زمان وصله نشده باشند.

اگر یکی از این شرایط برقرار نباشد، استفاده از وصله کوتاه‌تر کلاس A مجاز نیست و وصله کلاس B ملاک قرار می‌گیرد.

چرا همه میلگردها نباید در یک مقطع وصله شوند؟

وصله‌کردن هم‌زمان درصد زیادی از میلگردها در یک تراز می‌تواند:

• سطح مقطع را به‌شدت متراکم کند
• عبور بتن را دشوار کند
• ترک‌های پیوستگی را متمرکز کند
• ظرفیت انتقال نیرو در ناحیه وصله را کاهش دهد
• یک مقطع ضعیف مشترک ایجاد کند

به همین دلیل، وصله‌ها معمولاً باید به‌صورت یک‌درمیان یا در ترازهای متفاوت اجرا شوند، مگر آنکه نقشه جزئیات دیگری ارائه کرده باشد.

آیا می‌توان طول وصله را در کارگاه کاهش داد؟

خیر. کوتاه‌کردن طول وصله به‌علت کمبود میلگرد، تداخل با بازشو یا دشواری اجرا مجاز نیست. گزینه‌هایی مانند وصله مکانیکی، تغییر محل وصله یا اصلاح آرایش باید به تأیید طراح سازه برسند.

کنترل وصله پیش از بتن‌ریزی

• محل شروع و پایان وصله‌ها علامت‌گذاری شود.
• طول وصله با متر فلزی کنترل شود.
• درصد میلگردهای وصله‌شده در یک مقطع بررسی شود.
• فاصله آزاد میان میلگردهای وصله‌شده کنترل شود.
• خاموت یا آرماتور عرضی ناحیه وصله مطابق نقشه اجرا شود.
• وصله در نواحی ممنوع یا بحرانی اجرا نشده باشد.
• سیم‌بندی باعث چسبیدن نامناسب میلگردها و اختلال در بتن‌ریزی نشود.

عدد هشتم: محدودیت قطر ۳۴ میلی‌متر برای وصله پوششی

ضابطه قطر میلگرد در وصله پوششی

به‌طور عمومی، استفاده از وصله پوششی برای میلگردهای با قطر اسمی حداکثر ۳۴ میلی‌متر مجاز است. برای میلگردهای قطورتر، انتقال نیرو باید با روش‌هایی مانند وصله مکانیکی، اتصال جوشی مجاز یا مهار جداگانه هر میلگرد مطابق طراحی انجام شود.

این محدودیت به آن معنا نیست که تمام میلگردهای تا قطر ۳۴ میلی‌متر در هر محل و با هر طولی قابل وصله پوششی هستند. محل وصله، نوع نیرو، شرایط لرزه‌ای، تراکم آرماتورها و جزئیات نقشه همچنان باید کنترل شوند.

چرا وصله پوششی میلگردهای قطور دشوار است؟

با افزایش قطر میلگرد:

• نیروی قابل انتقال هر میلگرد افزایش می‌یابد.
• طول مهاری و وصله موردنیاز بیشتر می‌شود.
• تنش‌های شکافتگی در بتن افزایش می‌یابد.
• تراکم موضعی آرماتورها شدیدتر می‌شود.
• بستن خاموت و بتن‌ریزی دشوارتر می‌شود.
• احتمال ایجاد حفره در اطراف میلگردها افزایش می‌یابد.

مثال میلگرد قطر ۳۶ میلی‌متر

اگر در نقشه اجرایی میلگرد قطر ۳۶ با وصله پوششی نشان داده نشده باشد، پیمانکار نباید صرفاً با انتخاب طولی مانند ۵۰db یا ۶۰db وصله را اجرا کند. روش انتقال نیرو باید از طراح استعلام شود.

ممکن است طراح استفاده از کوپلر، وصله مکانیکی ویژه، اتصال جوشی تحت ضوابط مشخص یا تغییر آرایش میلگرد را تجویز کند.

کنترل کوپلر جایگزین وصله

استفاده از وصله مکانیکی نیز بدون کنترل فنی کافی نیست. موارد زیر باید بررسی شوند:

• نوع و رده کوپلر
• سازگاری با قطر و رده مقاومتی میلگرد
• گواهی فنی یا مدارک آزمایشگاهی
• طول رزوه و میزان درگیری
• کیفیت برش و رزوه‌زنی
• گشتاور نصب، در صورت الزام سازنده
• محل مجاز استفاده در سیستم لرزه‌ای
• بازرسی چشمی و آزمایش نمونه‌ها
• هم‌راستایی دو میلگرد متصل

عدد نهم: حداکثر چهار میلگرد در یک دسته

دسته میلگرد چیست؟

دسته میلگرد یا Bundled Bars مجموعه‌ای از میلگردهای موازی است که در تماس نزدیک با یکدیگر قرار گرفته و به‌صورت یک واحد در عضو استفاده می‌شوند.

حداکثر تعداد میلگرد در یک دسته چهار عدد است. دسته باید توسط آرماتور عرضی مناسب محصور شود. در تیرها نیز میلگردهای با قطر بیشتر از ۳۴ میلی‌متر نباید به‌صورت دسته‌ای استفاده شوند.

افزایش طول مهاری دسته میلگرد

به‌دلیل تمرکز نیرو و تغییر شرایط پیوستگی، طول مهاری هر میلگرد در دسته باید افزایش یابد:

• برای دسته سه‌میلگردی: افزایش ۲۰ درصدی
• برای دسته چهارمیلگردی: افزایش ۳۳ درصدی

اگر طول مهاری یک میلگرد منفرد ۸۰۰ میلی‌متر باشد:

برای دسته سه‌تایی:

800 × 1.20 = 960 mm

برای دسته چهارتایی:

800 × 1.33 = 1064 mm

بنابراین استفاده از طول مهاری میلگرد منفرد برای دسته، می‌تواند ناکافی باشد.

قطع میلگردهای دسته‌ای

در اعضای خمشی، محل قطع میلگردهای یک دسته نباید همگی در یک مقطع قرار گیرد. نقاط قطع باید با فاصله کافی، از جمله حداقل ۴۰db در شرایط مربوط، نسبت به یکدیگر جابه‌جا شوند.

برای میلگرد قطر ۲۰ میلی‌متر:

40 × 20 = 800 mm

یعنی محل پایان میلگردهای دسته باید دست‌کم ۸۰۰ میلی‌متر نسبت به یکدیگر جابه‌جا شود، در صورتی که ضابطه ۴۰db برای آن جزئیات حاکم باشد.

اشتباه رایج در کارگاه

قرارگرفتن چند میلگرد کنار هم همیشه به معنی دسته میلگرد طراحی‌شده نیست. گاهی در محل وصله، میلگردها ناخواسته به شکل یک توده متراکم بسته می‌شوند. این وضعیت ممکن است فاصله آزاد، کاور، عبور بتن و محل خاموت را مختل کند، بدون آنکه الزامات دسته میلگرد نیز تأمین شده باشد.

بنابراین هر آرایش متراکم باید با نقشه و جزئیات طراحی مقایسه شود.

نکات اجرایی دسته میلگرد

• تعداد میلگردها از چهار عدد بیشتر نشود.
• آرایش دسته مطابق نقشه باشد.
• خاموت یا دورگیر، کل دسته را به‌درستی محصور کند.
• طول مهاری افزایش‌یافته کنترل شود.
• محل قطع میلگردها پلکانی باشد.
• فضای عبور بتن در اطراف دسته بررسی شود.
• دسته در محل‌هایی که نقشه مجاز نمی‌داند ایجاد نشود.

عدد دهم: نسبت ۰٫۰۰۱۸ و فاصله حداکثر ۵h یا ۳۵۰ میلی‌متر برای آرماتور حرارتی

حداقل نسبت آرماتور جمع‌شدگی و حرارت

برای کنترل آثار جمع‌شدگی و تغییرات دما در دال‌ها و اعضای مرتبط، حداقل نسبت آرماتور جمع‌شدگی و حرارت برای فولادهای متداول موردنظر ضابطه می‌تواند برابر ۰٫۰۰۱۸ سطح مقطع ناخالص بتن باشد.

برای یک نوار یک‌متری از دال:

As,min = 0.0018 × b × h

که در آن:

• b = 1000 mm
• h ضخامت دال بر حسب میلی‌متر است.

فاصله میلگردهای جمع‌شدگی و حرارت نیز نباید از کوچک‌ترِ دو مقدار زیر بیشتر باشد:

• 5h
• ۳۵۰ میلی‌متر

مثال برای دال ۱۸ سانتی‌متری

فرض کنید ضخامت دال ۱۸۰ میلی‌متر است.

As,min = 0.0018 × 1000 × 180

As,min = 324 mm²/m

اکنون میلگرد قطر ۱۰ میلی‌متر با سطح مقطع تقریبی ۷۸٫۵ میلی‌مترمربع را بررسی می‌کنیم.

اگر فاصله میلگردها ۲۴۰ میلی‌متر باشد:

As = 78.5 × 1000 ÷ 240

As ≈ 327 mm²/m

از نظر سطح مقطع، این آرایش اندکی بیشتر از حداقل ۳۲۴ میلی‌مترمربع بر متر تأمین می‌کند.

کنترل فاصله:

• 5h = 5 × 180 = 900 mm
• مقدار دوم: ۳۵۰ میلی‌متر

حداکثر فاصله مجاز ۳۵۰ میلی‌متر است. فاصله ۲۴۰ میلی‌متر این شرط را نیز تأمین می‌کند.

با این حال، پذیرش نهایی به طراحی دال، رده فولاد، شرایط تکیه‌گاهی، ترک‌خوردگی، محیط بهره‌برداری و نقشه‌های سازه وابسته است.

آرماتور حرارتی جایگزین آرماتور خمشی نیست

آرماتور حرارتی برای کنترل ترک‌های ناشی از جمع‌شدگی و دما در جهت موردنظر استفاده می‌شود. این میلگرد نباید با آرماتور اصلی خمشی اشتباه گرفته شود.

در یک دال یک‌طرفه:

• آرماتور اصلی در جهت دهانه کوتاه قرار می‌گیرد.
• آرماتور توزیعی یا حرارتی معمولاً در جهت عمود بر آن قرار دارد.
• هر دو جهت ممکن است بر اساس تحلیل سازه به آرماتور خمشی نیاز داشته باشند.

بنابراین نام‌گذاری «حرارتی» نباید باعث حذف کنترل محاسباتی آن جهت شود.

محل قرارگیری آرماتور حرارتی

محل آرماتور به رفتار عضو و نقشه بستگی دارد. در دال‌های ضخیم، ممکن است آرماتور جمع‌شدگی و حرارت در نزدیکی هر دو سطح بالا و پایین لازم باشد. جابه‌جایی شبکه‌ها، خوابیدن میلگردهای منفی یا حذف خرک‌ها می‌تواند فاصله مؤثر و پوشش بتن را تغییر دهد.

کنترل اجرایی

• قطر میلگرد با نقشه تطبیق داده شود.
• فاصله میلگردها در چند نقطه اندازه‌گیری شود.
• شبکه در اطراف بازشوها قطع یا ضعیف نشده باشد.
• میلگردها زیر پای کارگران جابه‌جا نشده باشند.
• خرک‌ها ارتفاع و پایداری کافی داشته باشند.
• محل آرماتورهای بالا و پایین با نقشه کنترل شود.
• سطح مقطع تأمین‌شده بر متر محاسبه شود، نه فقط تعداد شاخه‌ها.

مثال جامع کنترل آرماتوربندی پیش از بتن‌ریزی

فرض کنید قرار است آرماتوربندی یک طبقه شامل ستون، تیر و دال کنترل شود. اطلاعات فرضی به شرح زیر است:

• میلگرد طولی ستون: قطر ۲۵ میلی‌متر
• سنگ‌دانه اسمی بتن: ۱۹ میلی‌متر
• میلگرد طولی تیر: قطر ۲۰ میلی‌متر
• خاموت تیر: قطر ۱۰ میلی‌متر
• ضخامت دال: ۱۸۰ میلی‌متر
• طول مهاری محاسبه‌شده میلگرد کششی: ۶۵۰ میلی‌متر
• سازه: قاب خمشی ویژه
• بتن بخش زیرین پی: در تماس مستقیم و دائم با خاک

کنترل ستون

حداقل فاصله آزاد میلگردهای طولی:

• ۴۰ میلی‌متر
• 1.5 × 25 = 37.5 mm
• 1.33 × 19 = 25.27 mm

نتیجه: حداقل فاصله آزاد ۴۰ میلی‌متر.

سپس باید محل وصله‌ها کنترل شود تا قرارگرفتن دو میلگرد کنار یکدیگر این فاصله را کاهش ندهد.

کنترل تیر

حداقل فاصله آزاد میلگردهای ۲۰ میلی‌متری:

• ۲۵ میلی‌متر
• ۲۰ میلی‌متر
• ۲۵٫۲۷ میلی‌متر

نتیجه نظری حدود ۲۵٫۳ میلی‌متر است.

برای قلاب ۹۰ درجه میلگرد ۲۰:

12db = 12 × 20 = 240 mm

برای خاموت قطر ۱۰ با قلاب لرزه‌ای:

6db = 60 mm

چون ۷۵ میلی‌متر بزرگ‌تر است، دنباله قلاب حداقل ۷۵ میلی‌متر خواهد بود.

اولین خاموت تیر نیز باید حداکثر ۵۰ میلی‌متر از بر ستون نصب شود.

کنترل طول وصله

ls = 1.3 × 650 = 845 mm

پس طول وصله کلاس B برابر حداقل ۸۴۵ میلی‌متر است. استفاده از طول‌های تجربی بدون محاسبه یا نقشه قابل قبول نیست.

کنترل دال

حداقل سطح مقطع آرماتور حرارتی:

As,min = 0.0018 × 1000 × 180 = 324 mm²/m

حداکثر فاصله:

min(5 × 180, 350) = min(900, 350)

نتیجه: ۳۵۰ میلی‌متر.

اگر نقشه میلگرد قطر ۱۰ با فاصله ۲۴۰ میلی‌متر ارائه کند، سطح مقطع تقریبی ۳۲۷ میلی‌مترمربع بر متر تأمین می‌شود و از نظر دو کنترل بالا مناسب است. سایر کنترل‌های سازه‌ای همچنان باید انجام شوند.

کنترل پی

در سطوحی که بتن مستقیماً در مجاورت خاک ریخته شده و برای همیشه با خاک در تماس است، پوشش ۷۵ میلی‌متری کنترل می‌شود. برای سطوح روی بتن مگر یا مجاور قالب، مقدار پوشش باید از نقشه و ضوابط مربوط به همان وضعیت استخراج شود.

چک‌لیست کنترل آرماتوربندی پیش از بتن‌ریزی

کنترل مدارک

• آخرین ویرایش نقشه‌های سازه در کارگاه موجود است.
• اصلاحیه‌ها و دستورکارهای طراح اعمال شده‌اند.
• رده میلگردها با نقشه و مشخصات فنی مطابقت دارد.
• گواهی کارخانه و نتایج آزمایش‌های موردنیاز بررسی شده‌اند.
• قطر، تعداد و فواصل میلگردها با نقشه منطبق هستند.

کنترل میلگردهای طولی

• تعداد میلگردها صحیح است.
• قطر میلگردها با نقشه تطابق دارد.
• فاصله آزاد میلگردها کنترل شده است.
• محل قطع میلگردها صحیح است.
• طول مهاری تأمین شده است.
• میلگردها تابیدگی یا آسیب شدید ندارند.
• میلگردهای انتظار در موقعیت و ارتفاع صحیح قرار دارند.

کنترل وصله‌ها

• محل وصله در ناحیه مجاز قرار دارد.
• طول وصله مطابق نقشه یا محاسبه است.
• درصد وصله هم‌زمان کنترل شده است.
• وصله‌ها در صورت نیاز یک‌درمیان هستند.
• تراکم موضعی مانع بتن‌ریزی نیست.
• کوپلرها از نظر نوع، نصب و درگیری کنترل شده‌اند.
• وصله جوشی بدون تأیید فنی اجرا نشده است.

کنترل خاموت و آرماتور عرضی

• قطر خاموت صحیح است.
• فاصله خاموت‌ها با نقشه مطابقت دارد.
• اولین خاموت در محل صحیح نصب شده است.
• قلاب‌های لرزه‌ای حداقل ۱۳۵ درجه هستند.
• طول دنباله قلاب تأمین شده است.
• خاموت‌ها کاملاً دور میلگردهای طولی را گرفته‌اند.
• سنجاقی‌ها و دورگیرهای داخلی حذف نشده‌اند.
• خاموت‌ها در گره تیر و ستون پیوستگی لازم را دارند.

کنترل کاور و موقعیت شبکه‌ها

• نوع و ارتفاع اسپیسرها مناسب است.
• اسپیسرها ظرفیت تحمل وزن شبکه را دارند.
• تعداد اسپیسرها کافی است.
• کاور جانبی ستون و دیوار کنترل شده است.
• شبکه بالایی دال روی خرک پایدار قرار دارد.
• میلگردها با قالب تماس ندارند.
• پوشش بتن از سطح بیرونی نزدیک‌ترین میلگرد اندازه‌گیری شده است.

کنترل قابلیت بتن‌ریزی

• فضای عبور بتن میان میلگردها کافی است.
• محل ورود شیلنگ پمپ مشخص است.
• امکان ورود شیلنگ ویبراتور وجود دارد.
• بازشوهای موقت بتن‌ریزی، در صورت نیاز، پیش‌بینی شده‌اند.
• آشغال، سیم اضافی، خاک و آب جمع‌شده از قالب خارج شده‌اند.
• تداخل تأسیسات با میلگردها رفع شده است.
• هیچ میلگردی بدون مجوز بریده، خم یا جابه‌جا نشده است.

خطاهای رایج در استفاده از اعداد آرماتوربندی

تبدیل ضابطه چندشرطی به یک عدد ثابت

گفتن «فاصله میلگرد ۲۵ میلی‌متر است» بدون کنترل قطر میلگرد و اندازه سنگ‌دانه می‌تواند فاصله ناکافی ایجاد کند. همیشه باید مشخص شود عدد ثابت، حداقل مطلق است یا نتیجه مقایسه چند مقدار.

استفاده از ۴۰db برای تمام وصله‌ها

طول وصله به طول مهاری و شرایط اجرا وابسته است. ممکن است در یک پروژه کمتر یا بیشتر از ۴۰db شود. فقط طول درج‌شده در نقشه یا طول محاسبه‌شده بر اساس ضابطه معتبر قابل اتکا است.

اندازه‌گیری کاور تا میلگرد طولی

در تیر و ستون، خاموت معمولاً خارجی‌ترین فولاد است. اندازه‌گیری کاور تا میلگرد طولی، پوشش واقعی را بیشتر از مقدار موجود نشان می‌دهد.

اندازه‌گیری فاصله میلگرد به‌صورت محور تا محور

ضابطه حداقل فاصله معمولاً درباره فاصله آزاد است. اشتباه میان فاصله آزاد و محور تا محور می‌تواند چندین میلی‌متر خطا ایجاد کند.

حذف شرط بزرگ‌تر یا کوچک‌تر

عبارت‌هایی مانند max(6db, 75 mm) یا min(5h, 350 mm) باید دقیق خوانده شوند.

• در تابع max بزرگ‌ترین مقدار ملاک است.
• در تابع min کوچک‌ترین مقدار ملاک است.

جابجایی این دو مفهوم یکی از خطاهای متداول در کنترل نقشه و تهیه لیستوفر است.

اصلاح میلگرد بدون تأیید طراح

گرم‌کردن، جوش‌دادن، بریدن یا خم‌کردن میلگرد برای رفع تداخل، ممکن است خواص فولاد یا مسیر انتقال نیرو را تغییر دهد. اصلاحات باید با دستور رسمی طراح انجام شوند.

کنترل فقط پیش از بتن‌ریزی

کنترل آرماتوربندی باید مرحله‌ای باشد:

1. پس از جانمایی میلگردهای اصلی
2. پس از نصب خاموت‌ها و سنجاقی‌ها
3. پس از اجرای وصله‌ها
4. پس از نصب تأسیسات
5. پس از بستن قالب
6. بلافاصله پیش از بتن‌ریزی

کنترل تمام جزئیات در پایان کار، معمولاً موجب تخریب بخشی از آرماتوربندی برای دسترسی و اصلاح می‌شود.

نکات نظارتی برای مستندسازی مغایرت‌ها

در گزارش نظارتی، نوشتن جمله کلی «آرماتوربندی ایراد دارد» کافی نیست. گزارش باید قابل اندازه‌گیری و قابل پیگیری باشد.

نمونه گزارش دقیق:

فاصله آزاد بین میلگردهای طولی ردیف پایین تیر محور B در دهانه ۲، در محدوده مجاور ستون، حدود ۱۸ میلی‌متر اندازه‌گیری شد. با توجه به قطر ۲۰ میلی‌متری میلگرد و سنگ‌دانه اسمی اعلام‌شده، فاصله موجود کمتر از مقدار لازم است. پیش از بتن‌ریزی، آرایش میلگردها باید مطابق نقشه مصوب و ضوابط مربوط اصلاح و مجدداً بازدید شود.

یک گزارش فنی مناسب شامل موارد زیر است:

• محل دقیق مغایرت
• شماره محور، طبقه و عضو
• مقدار موجود
• مقدار موردنیاز یا مرجع کنترل
• تصویر واضح همراه با مقیاس
• اقدام اصلاحی مورد انتظار
• ممنوعیت پوشاندن یا بتن‌ریزی پیش از بازدید مجدد
• تاریخ، ساعت و نام مسئول ابلاغ

چگونه این ۱۰ عدد را در کارگاه به خاطر بسپاریم؟

می‌توان اعداد را در پنج گروه مفهومی مرتب کرد:

فاصله و پوشش

• ۲۵ میلی‌متر برای فاصله عمومی میلگردهای موازی، همراه با کنترل قطر و سنگ‌دانه
• ۴۰ میلی‌متر برای میلگردهای طولی ستون، همراه با کنترل ۱٫۵db
• ۷۵ میلی‌متر برای پوشش بتن در تماس مستقیم و دائم با خاک

خم و قلاب

• ۱۲db برای دنباله قلاب استاندارد ۹۰ درجه
• ۱۳۵ درجه و بزرگ‌تر از ۶db یا ۷۵ میلی‌متر برای قلاب لرزه‌ای

خاموت‌گذاری لرزه‌ای

• ۵۰ میلی‌متر برای حداکثر فاصله اولین خاموت ویژه تیر از بر تکیه‌گاه

وصله و دسته میلگرد

• ۱٫۳ld و حداقل ۳۰۰ میلی‌متر برای وصله کششی کلاس B
• قطر ۳۴ میلی‌متر به‌عنوان محدودیت عمومی وصله پوششی
• حداکثر چهار میلگرد در یک دسته

کنترل ترک دال

• نسبت ۰٫۰۰۱۸ و فاصله حداکثر کوچک‌تر از ۵h و ۳۵۰ میلی‌متر

این دسته‌بندی برای مرور سریع مفید است، اما جایگزین مراجعه به نقشه و متن کامل ضابطه نیست.

جمع‌بندی

مهم‌ترین مهارت در کنترل آرماتوربندی، حفظ‌کردن تعداد زیادی عدد نیست؛ بلکه تشخیص شرط استفاده از هر عدد است. عدد ۲۵ میلی‌متر فقط زمانی کافی است که قطر میلگرد و اندازه سنگ‌دانه مقدار بزرگ‌تری ایجاد نکنند. عدد ۴۰ میلی‌متر برای ستون نیز باید در کنار ۱٫۵db کنترل شود. کاور ۷۵ میلی‌متری به شرایط تماس مستقیم و دائم با خاک مربوط است و نمی‌توان آن را برای تمام سطوح فونداسیون تعمیم داد.

در جزئیات خم و مهار، قلاب ۹۰ درجه به دنباله ۱۲db نیاز دارد، در حالی که قلاب لرزه‌ای باید حداقل ۱۳۵ درجه باشد و دنباله آن از بزرگ‌ترین مقدار ۶db و ۷۵ میلی‌متر کمتر نشود. در تیر قاب خمشی ویژه نیز اولین خاموت باید حداکثر ۵۰ میلی‌متر از بر تکیه‌گاه قرار گیرد.

طول وصله کششی معمولاً از طول مهاری محاسبه می‌شود و برای وصله کلاس B برابر ۱٫۳ld است، با این شرط که از ۳۰۰ میلی‌متر کمتر نباشد. وصله پوششی برای میلگردهای قطورتر از ۳۴ میلی‌متر راه‌حل عمومی محسوب نمی‌شود و هر دسته میلگرد نیز حداکثر می‌تواند چهار میلگرد داشته باشد.

در دال‌ها، نسبت ۰٫۰۰۱۸ و فاصله حداکثر کوچک‌تر از ۵h و ۳۵۰ میلی‌متر، دو کنترل مهم آرماتور جمع‌شدگی و حرارت هستند. این مقادیر باید همراه با طراحی خمشی، نقشه سازه، شرایط محیطی و الزامات بهره‌برداری بررسی شوند.

در نهایت، نقشه‌های مصوب، مشخصات فنی پروژه، آخرین ویرایش مقررات و دستور کتبی طراح سازه بر قواعد تجربی کارگاه اولویت دارند. هر عدد باید در جای درست خود استفاده شود؛ وگرنه همان عددی که برای افزایش ایمنی تدوین شده است، می‌تواند به منبع خطای اجرایی تبدیل شود.

سؤالات متداول

حداقل فاصله آزاد بین میلگردها چند میلی‌متر است؟

برای میلگردهای موازی در یک ردیف، فاصله آزاد نباید از بزرگ‌ترین مقدار بین ۲۵ میلی‌متر، قطر میلگرد و حدود ۱٫۳۳ برابر اندازه اسمی حداکثر سنگ‌دانه کمتر باشد. بنابراین پاسخ همیشه دقیقاً ۲۵ میلی‌متر نیست.

حداقل فاصله میلگردهای طولی ستون چقدر است؟

فاصله آزاد میلگردهای طولی ستون نباید از بزرگ‌ترین مقدار بین ۴۰ میلی‌متر، ۱٫۵ برابر قطر میلگرد و حدود ۱٫۳۳ برابر اندازه اسمی حداکثر سنگ‌دانه کمتر باشد.

فاصله میلگرد از نوع آزاد است یا محور تا محور؟

در ضابطه حداقل فاصله میان میلگردهای موازی، فاصله آزاد میان سطوح خارجی میلگردها ملاک است. فاصله محور تا محور شامل قطر میلگرد نیز می‌شود و با فاصله آزاد تفاوت دارد.

حداقل کاور بتن فونداسیون چند سانتی‌متر است؟

برای بتن ریخته‌شده مستقیماً در مجاورت خاک و در تماس دائم با آن، پوشش ۷۵ میلی‌متر مطرح است. برای بتن اجراشده روی مگر، سطوح قالب‌بندی‌شده و سایر شرایط، مقدار کاور باید از نقشه و ضابطه همان وضعیت استخراج شود.

کاور بتن تا میلگرد اصلی اندازه‌گیری می‌شود یا خاموت؟

کاور تا خارجی‌ترین سطح فولاد مدفون اندازه‌گیری می‌شود. در تیر و ستون، این فولاد معمولاً خاموت است، نه میلگرد طولی.

طول قلاب ۹۰ درجه میلگرد چقدر است؟

طول مستقیم پس از خم قلاب استاندارد ۹۰ درجه حداقل ۱۲ برابر قطر میلگرد است. برای میلگرد قطر ۲۰ میلی‌متر، این طول حداقل ۲۴۰ میلی‌متر خواهد بود.

طول دنباله قلاب ۱۳۵ درجه خاموت چقدر است؟

برای قلاب لرزه‌ای، طول مستقیم پس از خم نباید از بزرگ‌ترین مقدار بین ۶ برابر قطر خاموت و ۷۵ میلی‌متر کمتر باشد. برای خاموت قطر ۱۰، مقدار ۷۵ میلی‌متر کنترل‌کننده است.

آیا خاموت ۹۰ درجه در سازه لرزه‌ای مجاز است؟

در محل‌هایی که قلاب لرزه‌ای الزام شده است، قلاب باید حداقل ۱۳۵ درجه و دارای دنباله کافی باشد. استفاده از قلاب ۹۰ درجه فقط در جزئیات و استثناهای مشخص آیین‌نامه‌ای یا نقشه مصوب قابل بررسی است و نباید به‌طور عمومی جایگزین قلاب لرزه‌ای شود.

اولین خاموت تیر باید چند سانتی‌متر از ستون فاصله داشته باشد؟

در تیر قاب خمشی ویژه، اولین خاموت ناحیه بحرانی باید حداکثر ۵۰ میلی‌متر، یعنی ۵ سانتی‌متر، از بر تکیه‌گاه یا وجه ستون قرار گیرد. فاصله سایر خاموت‌ها نیز باید جداگانه کنترل شود.

آیا طول وصله میلگرد همیشه ۴۰ برابر قطر میلگرد است؟

خیر. طول وصله کششی تابع طول مهاری و شرایط مختلف طراحی و اجرا است. برای وصله کلاس B معمولاً ۱٫۳ برابر طول مهاری در نظر گرفته می‌شود و طول نهایی نباید کمتر از ۳۰۰ میلی‌متر باشد.

حداقل طول وصله میلگرد کششی چقدر است؟

در وصله کششی، علاوه بر ضریب مربوط به کلاس وصله، حداقل طول ۳۰۰ میلی‌متر نیز باید کنترل شود. اگر حاصل محاسبه کمتر از ۳۰۰ میلی‌متر باشد، حداقل ۳۰۰ میلی‌متر ملاک خواهد بود.

وصله کلاس A و B چه تفاوتی دارند؟

وصله کلاس A برابر ۱٫۰ld و وصله کلاس B برابر ۱٫۳ld است. کلاس A فقط در صورت تأمین شرایطی مانند وجود حداقل دو برابر آرماتور موردنیاز و وصله‌شدن حداکثر نیمی از میلگردها در محدوده وصله قابل استفاده است.

آیا می‌توان تمام میلگردهای ستون را در یک تراز وصله کرد؟

این کار می‌تواند تراکم شدید، ضعف موضعی و مشکل بتن‌ریزی ایجاد کند و در بسیاری از جزئیات مجاز نیست. درصد و محل وصله باید دقیقاً مطابق نقشه و ضوابط سیستم سازه‌ای کنترل شود.

برای میلگرد قطر ۳۶ میلی‌متر می‌توان وصله پوششی اجرا کرد؟

وصله پوششی به‌طور عمومی برای میلگردهای با قطر حداکثر ۳۴ میلی‌متر مطرح است. برای میلگرد قطر ۳۶، روش اتصال باید توسط طراح تعیین شود و ممکن است وصله مکانیکی یا روش دیگری لازم باشد.

حداکثر چند میلگرد را می‌توان به‌صورت دسته‌ای اجرا کرد؟

حداکثر چهار میلگرد می‌توانند در یک دسته قرار گیرند. دسته باید با آرماتور عرضی مناسب محصور شود و طول مهاری آن نیز بر اساس تعداد میلگردها افزایش یابد.

طول مهاری دسته سه‌میلگردی چقدر افزایش می‌یابد؟

طول مهاری هر میلگرد در دسته سه‌تایی معمولاً باید ۲۰ درصد نسبت به میلگرد منفرد افزایش یابد. برای دسته چهارتایی، افزایش ۳۳ درصدی مطرح است.

حداقل آرماتور حرارتی دال چقدر است؟

برای شرایط و فولادهای موردنظر ضابطه، حداقل نسبت آرماتور جمع‌شدگی و حرارت می‌تواند ۰٫۰۰۱۸ سطح مقطع ناخالص بتن باشد. مقدار دقیق باید با رده فولاد، نوع عضو و نقشه طراحی تطبیق داده شود.

حداکثر فاصله آرماتور حرارتی چقدر است؟

فاصله میلگردهای جمع‌شدگی و حرارت نباید از کوچک‌ترِ ۵ برابر ضخامت دال و ۳۵۰ میلی‌متر بیشتر باشد. برای بیشتر دال‌های متعارف، عدد ۳۵۰ میلی‌متر کنترل‌کننده می‌شود.

آیا آرماتور حرارتی همان آرماتور اصلی دال است؟

خیر. آرماتور حرارتی و جمع‌شدگی برای کنترل ترک‌های ناشی از تغییر دما و جمع‌شدگی استفاده می‌شود، در حالی که آرماتور اصلی بر اساس نیروها و لنگرهای طراحی تعیین می‌شود. در برخی دال‌ها ممکن است میلگرد یک جهت هم‌زمان چند نقش داشته باشد، اما این موضوع باید از محاسبات و نقشه مشخص شود.

در صورت تعارض میان عدد آیین‌نامه و نقشه چه باید کرد؟

نباید در کارگاه به‌صورت خودسرانه یکی را انتخاب کرد. موضوع باید به طراح سازه، دستگاه نظارت یا مرجع مسئول پروژه اعلام شود و اصلاحیه یا دستور کتبی دریافت شود. تا زمان تعیین تکلیف، بخش متعارض نباید پوشانده یا بتن‌ریزی شود.

منابع فنی

• مقررات ملی ساختمان ایران، مبحث نهم، طرح و اجرای ساختمان‌های بتن‌آرمه، ویرایش پنجم، سال ۱۳۹۹
• غلط‌نامه رسمی ویرایش پنجم مبحث نهم مقررات ملی ساختمان
• آیین‌نامه بتن ایران و مشخصات فنی مرتبط با اجرای سازه‌های بتن‌آرمه
• نقشه‌های مصوب سازه و مشخصات فنی اختصاصی هر پروژه
• ACI 318، در مواردی که در اسناد پروژه به‌عنوان مرجع مکمل تعیین شده باشد
• مستندات رسمی Google Search Central درباره محتوای مفید، داده ساختاریافته مقاله
