۷ خطای پنهان در اجرای اسکلت فلزی از جمله موضوعاتی است که بسیاری از مشکلات سازهای سالها بعد از بهرهبرداری ساختمان، ریشه آنها در مرحله اجرا مشخص میشود. یک اسکلت فولادی ممکن است از نظر ظاهری کاملاً مرتب، رنگآمیزیشده و بدون نقص دیده شود، اما خطاهایی مانند اجرای نامناسب جوش، عدم کنترل پیچهای پرمقاومت، خطای نصب ستونها یا بیتوجهی به تلرانسهای اجرایی میتواند عملکرد واقعی سازه را تحت تأثیر قرار دهد.
اجرای اسکلت فلزی فقط مونتاژ چند تیر و ستون کنار یکدیگر نیست؛ بلکه مجموعهای از عملیات دقیق شامل ساخت قطعات، کنترل کارخانهای، حمل، نصب، اتصالات، جوشکاری، پیچکاری و کنترل هندسی است. هر مرحله نیازمند بازرسی و تطبیق با نقشههای اجرایی و الزامات استانداردی است.
در سایت سیویل اجرا هدف بررسی نکاتی است که معمولاً در نگاه اول دیده نمیشوند اما یک مهندس عمران، ناظر یا مدیر پروژه باید هنگام کنترل اجرای سازه فولادی به آنها توجه ویژه داشته باشد.
فهرست مطالب
- چرا کنترل اجرای اسکلت فلزی اهمیت دارد؟
- خطای اول: بیتوجهی به کنترل صفحه ستون و بولتها
- خطای دوم: اجرای نامناسب جوشهای سازهای
- خطای سوم: کنترل نکردن پیچهای پرمقاومت
- خطای چهارم: خطا در شاقولی و تراز کردن اعضای فولادی
- خطای پنجم: تغییرات اجرایی بدون هماهنگی با نقشه سازه
- خطای ششم: ضعف در کنترل کیفیت ساخت قطعات در کارخانه
- خطای هفتم: نبود فرآیند دقیق بازرسی و مستندسازی
- چکلیست نهایی کنترل اسکلت فلزی
- جمعبندی
- سوالات متداول درباره خطاهای اجرای اسکلت فلزی
چرا کنترل اجرای اسکلت فلزی اهمیت دارد؟
اجرای اسکلت فلزی فقط ظاهر سازه نیست
یکی از اشتباهات رایج در پروژههای ساختمانی این است که کیفیت اسکلت فلزی را فقط بر اساس ظاهر آن ارزیابی کنیم. صاف بودن تیرها، تمیزی رنگ یا منظم بودن کارگاه نمیتواند تضمینکننده عملکرد مناسب سازه باشد.
یک اتصال جوشی ممکن است از بیرون سالم دیده شود اما دارای نقص داخلی مانند:
- عدم ذوب کامل
- ترک جوش
- حفرههای داخلی
- نفوذ ناکافی
باشد.
همچنین یک اتصال پیچی ممکن است ظاهراً کامل بسته شده باشد اما نیروی پیشتنیدگی مورد نیاز را تأمین نکرده باشد.
به همین دلیل استانداردهایی مانند AISC 360 برای سازههای فولادی و استانداردهای مرتبط با کنترل جوش و مصالح، فرآیندهای مشخصی برای ساخت و نصب سازه ارائه میکنند.
۷ خطای پنهان در اجرای اسکلت فلزی که مهندس عمران باید کنترل کند

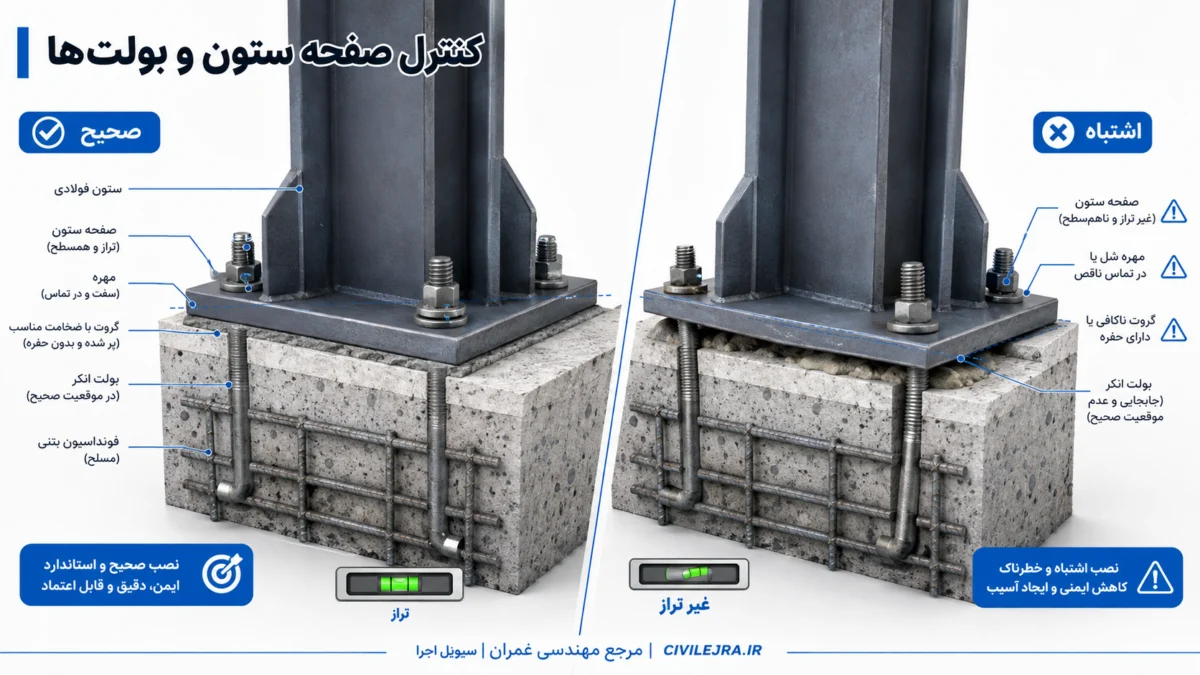

خطای اول: کنترل نکردن دقیق صفحه ستون و بولتها
یکی از مهمترین خطاهای پنهان در اجرای اسکلت فلزی، مشکلات مربوط به صفحه ستون یا Base Plate است.
صفحه ستون وظیفه انتقال نیروهای ستون به فونداسیون را دارد. اگر محل قرارگیری، تراز یا ابعاد آن مطابق نقشه نباشد، مشکلات زیادی در مراحل بعدی ایجاد خواهد شد.
مشکلات رایج صفحه ستون
- جابهجایی محل بولتها نسبت به نقشه
- اختلاف تراز صفحات ستون
- عدم شاقولی بودن بولتها
- گیر کردن مهرهها به دلیل خطای نصب
- استفاده از روشهای اصلاحی غیراصولی در کارگاه
چرا این خطا خطرناک است؟
زیرا ستون فولادی باید دقیقاً روی موقعیت طراحیشده قرار گیرد. اصلاح اجباری ستون در زمان نصب میتواند باعث ایجاد تنشهای ناخواسته در اعضای سازه شود.
کنترلهای مهم مهندس عمران
- بررسی موقعیت بولتها قبل از نصب ستون
- کنترل تراز صفحه ستون
- کنترل فاصله محورها با نقشه اجرایی
- بررسی کیفیت گروت زیر صفحه ستون

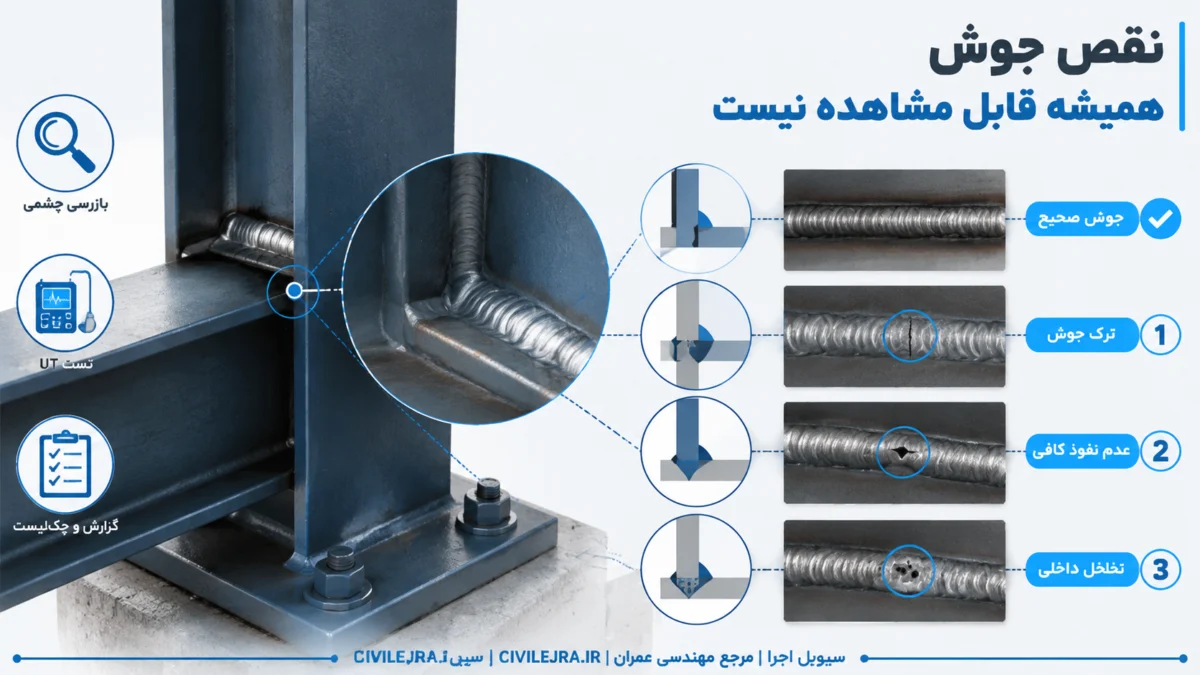

خطای دوم: اجرای نامناسب جوشهای سازهای
جوش یکی از حساسترین بخشهای اجرای اسکلت فلزی است. بسیاری از شکستهای سازههای فولادی در جهان به مشکلات اتصال مربوط بودهاند، نه الزاماً ضعف اعضای اصلی.
خطاهای رایج جوشکاری
۱. آمادهسازی نامناسب سطح اتصال
وجود مواردی مانند:
- زنگزدگی شدید
- روغن
- آلودگی سطح
- رطوبت
میتواند کیفیت جوش را کاهش دهد.
۲. استفاده از جوشکار بدون صلاحیت کافی
جوشکاری سازهای نیازمند مهارت و کنترل فرآیند است. کیفیت جوش وابسته به عوامل مختلفی مانند:
- نوع الکترود
- جریان جوشکاری
- سرعت حرکت
- شرایط محیطی
است.
۳. عدم بازرسی جوش
تمام جوشها الزاماً نیازمند یک روش یکسان برای کنترل نیستند، اما در اتصالات حساس باید مطابق مشخصات پروژه و استانداردهای مربوط، بازرسی انجام شود.
روشهای متداول کنترل شامل:
- بازرسی چشمی (VT)
- آزمون مایع نافذ (PT)
- آزمون ذرات مغناطیسی (MT)
- آزمون فراصوت (UT)
است.

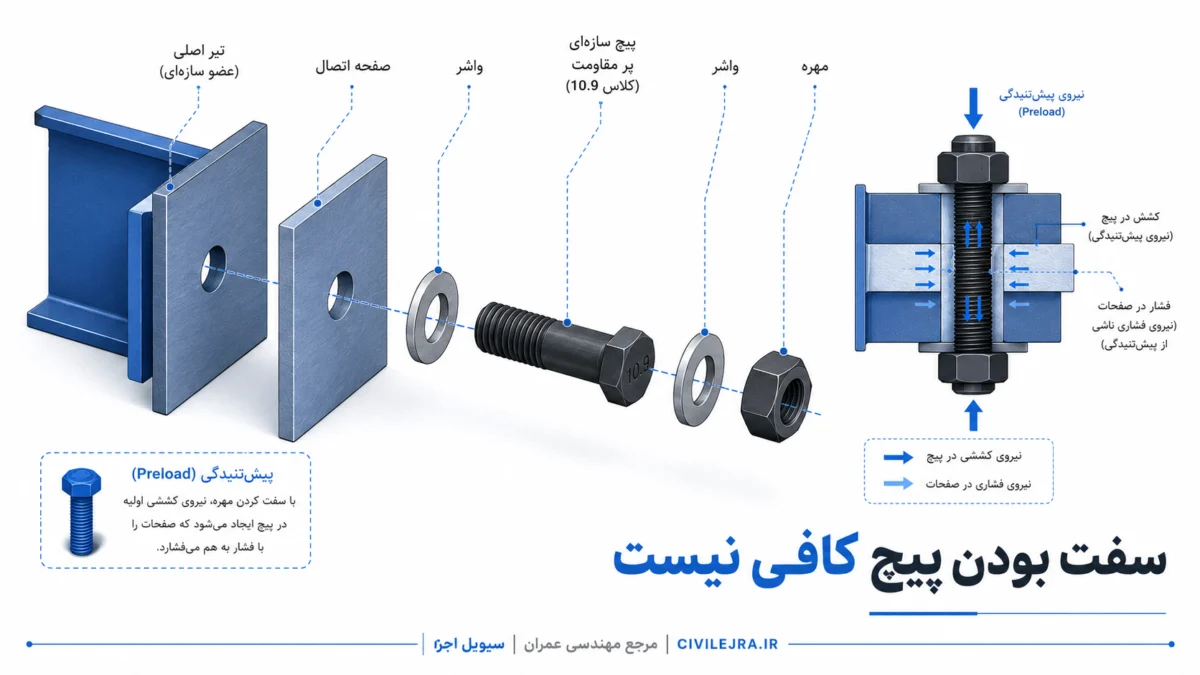

خطای سوم: کنترل نکردن پیچهای پرمقاومت
در بسیاری از پروژهها تصور میشود که اتصال پیچی سادهترین بخش اجرا است، اما پیچهای پرمقاومت در سازههای فولادی نیازمند کنترل دقیق هستند.
اشتباهات رایج در اتصالات پیچی
- استفاده از پیچ نامناسب
- مخلوط کردن پیچهای مختلف
- عدم کنترل وضعیت رزوه
- بستن پیچ بدون تأمین نیروی مناسب
- رنگآمیزی نامناسب سطح اصطکاکی اتصال
نکته مهم
در اتصالات اصطکاکی، عملکرد اتصال وابسته به نیروی پیشتنیدگی پیچ و شرایط سطوح تماس است. بنابراین صرفاً «سفت بودن پیچ» معیار کافی نیست.
کنترل مهندس ناظر
- بررسی مشخصات پیچها
- تطبیق گرید پیچ با مدارک فنی
- کنترل روش نصب
- ثبت نتایج بازرسی

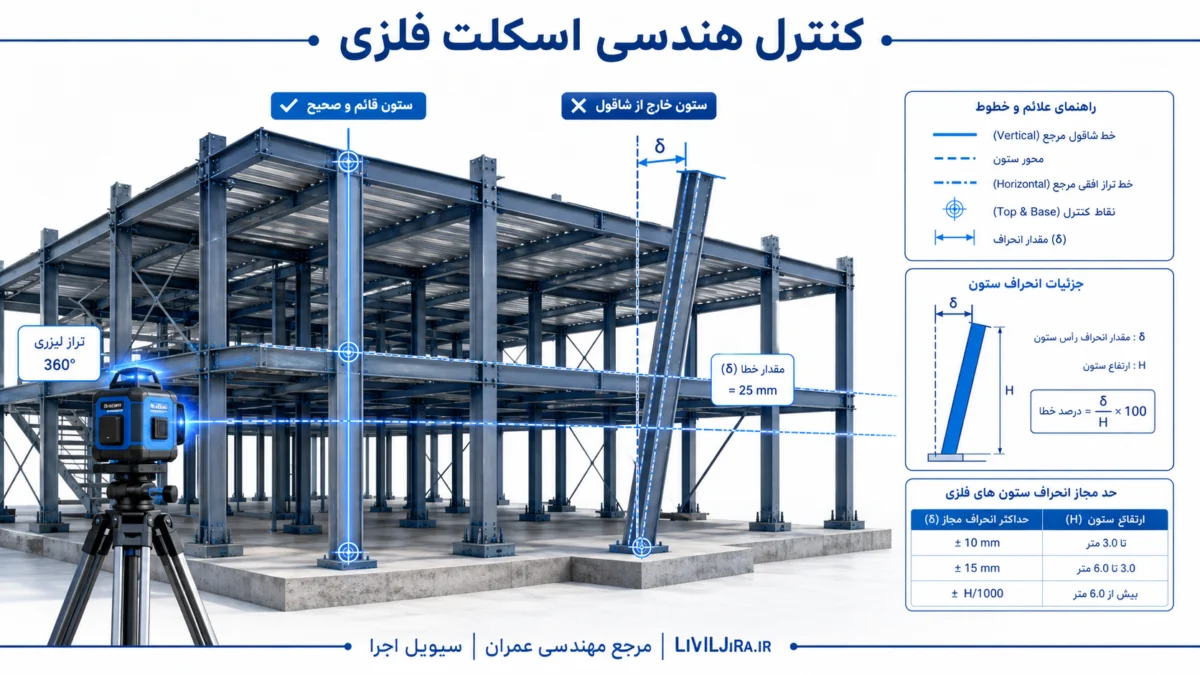

خطای چهارم: خطا در شاقولی و تراز کردن اعضای فولادی
یکی از خطاهای پنهان در اجرای اسکلت فلزی، خطاهای هندسی سازه است.
ممکن است ستونها در نگاه معمولی صاف به نظر برسند، اما انحراف آنها از حدود مجاز میتواند روی:
- نصب نما
- اجرای دیوارها
- عملکرد اتصالات
- انتقال بار
اثر بگذارد.
مواردی که باید کنترل شوند
- شاقولی ستونها
- فاصله محورها
- تراز تیرها
- ارتفاع طبقات
- موقعیت بادبندها
کنترل هندسی باید در مراحل مختلف نصب انجام شود، نه فقط پس از پایان کامل اسکلت.
خطای پنجم: تغییرات اجرایی بدون هماهنگی با نقشه سازه
یکی از مهمترین خطاهای پنهان در اجرای اسکلت فلزی زمانی اتفاق میافتد که عوامل اجرایی در کارگاه برای حل یک مشکل، تغییراتی در سازه ایجاد میکنند اما این تغییرات بدون بررسی مهندس طراح یا اصلاح نقشه انجام میشود.
در پروژههای واقعی، گاهی پیمانکار یا اکیپ نصب برای سادهتر شدن اجرا اقداماتی مانند موارد زیر انجام میدهد:
- جابهجایی محل سوراخهای اتصال
- تغییر ابعاد ورقهای اتصال
- حذف یا اضافه کردن سختکنندهها
- تغییر نوع اتصال جوشی یا پیچی
- برش بخشی از تیر یا ستون برای عبور تأسیسات
- تغییر ابعاد اعضا به دلیل مشکلات اجرایی
این تغییرات ممکن است در ظاهر کوچک باشند، اما در سازه فولادی هر جزء بخشی از مسیر انتقال نیرو است.
استانداردهای طراحی و ساخت سازههای فولادی مانند AISC 360 تأکید دارند که الزامات ساخت و نصب باید مطابق مدارک طراحی و مشخصات پروژه انجام شود و کنترل کیفیت ساخت و نصب بخشی از فرآیند ایمنی سازه است.
چرا تغییرات کوچک در اسکلت فلزی خطرناک هستند؟
یک تیر فولادی فقط یک عضو ساده برای تحمل بار نیست. محل اتصال، طول مهاری، سختی اتصال و نحوه انتقال نیرو در رفتار کلی سازه مؤثر است.
برای مثال:
حذف یک سختکننده تیر
ممکن است باعث کاهش ظرفیت عضو در برابر نیروهای موضعی شود.
تغییر محل سوراخ پیچ
میتواند باعث:
- کاهش فاصلههای استاندارد
- ضعف صفحه اتصال
- ایجاد تمرکز تنش
شود.
برش تیر برای عبور تأسیسات
ممکن است مقطع مؤثر عضو را کاهش دهد و رفتار خمشی یا برشی آن را تغییر دهد.
کنترلهای مهم مهندس عمران در برابر تغییرات کارگاهی
قبل از پذیرش هر تغییر:
- علت تغییر مشخص شود.
- تأثیر سازهای آن بررسی شود.
- تأیید مهندس محاسب دریافت شود.
- اصلاحات در نقشهها ثبت شود.
- مستندات تغییرات نگهداری شود.
یکی از مشکلات رایج در پروژهها این است که تغییرات کوچک ثبت نمیشوند و در زمان بهرهبرداری یا تعمیرات، اطلاعات دقیقی از وضعیت واقعی سازه وجود ندارد.
خطای ششم: ضعف در کنترل کیفیت ساخت قطعات در کارخانه
بسیاری از مهندسان تمرکز اصلی خود را روی مرحله نصب اسکلت فلزی در کارگاه میگذارند، در حالی که بخش مهمی از کیفیت سازه فولادی قبل از ورود قطعات به پروژه تعیین میشود.
ساخت اسکلت فلزی شامل مراحل مختلفی مانند:
- برش ورق و پروفیل
- مونتاژ قطعات
- جوشکاری کارخانهای
- سوراخکاری
- کنترل ابعادی
- آمادهسازی سطح
- رنگآمیزی یا پوشش محافظ
است.
هر خطا در کارخانه میتواند هنگام نصب باعث ایجاد مشکل شود.
مشکلات رایج در ساخت کارخانهای اسکلت فلزی
۱. خطای ابعادی قطعات
نمونهها:
- طول نامناسب تیر
- اختلاف محل سوراخها
- زاویه اشتباه صفحات اتصال
این خطاها باعث میشوند قطعات در محل نصب بهدرستی مونتاژ نشوند.
۲. کیفیت پایین جوش کارخانهای
جوشهای کارخانهای معمولاً تحت شرایط کنترلشدهتری انجام میشوند، اما همچنان نیازمند بازرسی هستند.
نقصهایی مانند:
- ترک جوش
- بریدگی کناره جوش (Undercut)
- تخلخل
- عدم نفوذ کافی
میتوانند عملکرد اتصال را کاهش دهند.
۳. نبود مدارک کنترل کیفیت
یک کارخانه سازه فولادی حرفهای باید بتواند مدارکی مانند:
- مشخصات مصالح مصرفی
- گزارشهای کنترل کیفیت
- مدارک جوشکاری
- نتایج آزمونها
- نقشههای ساخت
را ارائه کند.
برنامههای کنترل کیفیت در استانداردهای سازه فولادی مانند AISC 360 نیز جایگاه مشخصی دارند و برای ساخت و نصب سازه فولادی، فرآیندهای QC و QA تعریف شده است.
خطای هفتم: نبود فرآیند دقیق بازرسی و مستندسازی
آخرین مورد از ۷ خطای پنهان در اجرای اسکلت فلزی، ضعف در سیستم کنترل و ثبت اطلاعات پروژه است.
حتی اگر عملیات اجرایی مناسب انجام شود، نبود مستندات باعث میشود امکان بررسی کیفیت واقعی سازه کاهش پیدا کند.
چرا مستندسازی در اسکلت فلزی مهم است؟
در یک پروژه ساختمانی ممکن است افراد مختلفی در مراحل مختلف حضور داشته باشند:
- پیمانکار سازه
- مهندس ناظر
- بازرس جوش
- مدیر پروژه
- تیم نصب
اگر اطلاعات ثبت نشود، مشخص نیست:
- چه کسی چه چیزی را کنترل کرده؟
- چه ایرادهایی اصلاح شده؟
- چه تغییراتی اتفاق افتاده؟
- چه آزمایشهایی انجام شده است؟
مدارکی که بهتر است در پروژه نگهداری شوند
مدارک مصالح
- گواهی کیفیت فولاد
- مشخصات پیچها
- اطلاعات مصرفی جوش
مدارک اجرایی
- گزارش نصب اعضا
- گزارش کنترل هندسی
- گزارش اصلاحات
مدارک بازرسی
- گزارش جوش
- نتایج آزمونهای غیرمخرب در صورت نیاز
- فرمهای کنترل کیفیت
چکلیست کنترل اجرای اسکلت فلزی برای مهندس عمران
قبل از نصب اسکلت
- بررسی نقشههای اجرایی و شاپدراوینگ
- کنترل ابعاد قطعات ساختهشده
- بررسی مشخصات فولاد مصرفی
- کنترل صفحه ستونها و بولتها
هنگام نصب ستونها
- کنترل محل قرارگیری ستون
- بررسی شاقولی بودن ستون
- کنترل اتصالات موقت
- بررسی کیفیت اتصال ستون به صفحه ستون
هنگام نصب تیرها
- کنترل تراز تیرها
- بررسی کامل بودن اتصالات
- کنترل پیچها و جوشها
- بررسی اجرای صحیح ورقهای اتصال
هنگام جوشکاری
- کنترل شرایط سطح اتصال
- بررسی صلاحیت جوشکار
- کنترل ظاهر جوش
- انجام آزمونهای لازم طبق مشخصات پروژه
هنگام تحویل اسکلت
- کنترل نهایی هندسه سازه
- بررسی کامل بودن اتصالات
- ثبت موارد اصلاحی
- تهیه گزارش نهایی کنترل کیفیت
اشتباهاتی که یک مهندس ناظر نباید در کنترل اسکلت فلزی انجام دهد
فقط ظاهر سازه را بررسی نکند
ظاهر مرتب به معنی اجرای صحیح نیست. بسیاری از مشکلات سازهای در بخشهایی رخ میدهند که با چشم قابل مشاهده نیستند.
کنترل را به پایان پروژه موکول نکند
بعضی موارد مانند کنترل بولتها، کیفیت جوش یا وضعیت اتصالات باید همزمان با اجرا بررسی شوند.
به اصلاحات شفاهی اعتماد نکند
هر تغییر اجرایی باید ثبت و تأیید شود.
فقط روی اعضای اصلی تمرکز نکند
اتصالات، ورقها، سختکنندهها و جزئیات اجرایی بخش مهمی از عملکرد سازه هستند.
تفاوت اسکلت فلزی ظاهراً سالم و اسکلت فلزی استاندارد
| اسکلت ظاهراً سالم | اسکلت کنترلشده |
|---|---|
| ظاهر مرتب | کنترل ابعادی دقیق |
| رنگآمیزی مناسب | کنترل کیفیت مصالح |
| اتصالات بستهشده | بررسی نوع و کیفیت اتصال |
| نصب سریع | نصب مطابق روش اجرایی |
| بدون گزارش | دارای مستندات کنترل کیفیت |
نقش استانداردها در کنترل اجرای اسکلت فلزی
کنترل کیفیت سازه فولادی بر اساس مجموعهای از استانداردها و مدارک فنی انجام میشود. بسته به کشور، نوع پروژه و الزامات قرارداد، استانداردهای مختلفی ممکن است مورد استفاده قرار گیرند.
برخی منابع مهم شامل:
- AISC 360 Specification for Structural Steel Buildings
- AWS D1.1 Structural Welding Code – Steel
- استانداردهای ASTM برای مشخصات مصالح فولادی
- مقررات ملی ساختمان ایران
- استاندارد ۲۸۰۰ ایران در بخشهای مرتبط با رفتار لرزهای
هستند.
هدف این استانداردها ایجاد یک فرآیند کنترلشده از طراحی تا ساخت و نصب است، نه صرفاً بررسی محصول نهایی.
جمعبندی
۷ خطای پنهان در اجرای اسکلت فلزی معمولاً خطاهایی نیستند که در نگاه اول باعث نگرانی شوند. بسیاری از آنها در زمان اجرا کوچک به نظر میرسند، اما میتوانند روی عملکرد نهایی سازه اثر بگذارند.
مهمترین مواردی که یک مهندس عمران باید کنترل کند عبارتاند از:
- صفحه ستون و بولتها
- کیفیت اجرای جوشها
- نحوه اجرای پیچهای پرمقاومت
- شاقولی و تراز اعضای فولادی
- تغییرات اجرایی بدون تأیید طراحی
- کیفیت ساخت کارخانهای قطعات
- فرآیند بازرسی و مستندسازی
یک اسکلت فلزی ایمن فقط نتیجه طراحی مناسب نیست؛ نتیجه اجرای دقیق، کنترل مستمر و توجه به جزئیاتی است که معمولاً دیده نمیشوند.
در سیویل اجرا تلاش میشود نکات کاربردی مهندسی عمران از مرحله طراحی تا اجرا به زبان ساده و حرفهای ارائه شود تا مهندسان بتوانند کنترل دقیقتری روی پروژههای ساختمانی داشته باشند.
سوالات متداول درباره خطاهای اجرای اسکلت فلزی
۱. مهمترین خطای پنهان در اجرای اسکلت فلزی چیست؟
یکی از مهمترین خطاها، ضعف در کنترل اتصالات است؛ زیرا تیر و ستون زمانی عملکرد صحیح دارند که اتصال آنها مطابق طراحی اجرا شده باشد.
۲. مهندس ناظر اسکلت فلزی چه چیزهایی را باید کنترل کند؟
مهندس ناظر باید مواردی مانند مصالح، ابعاد قطعات، صفحه ستون، بولتها، جوشها، پیچها، تراز، شاقولی و تغییرات اجرایی را کنترل کند.
۳. آیا ظاهر خوب اسکلت فلزی نشاندهنده کیفیت آن است؟
خیر. بسیاری از نقصهای مهم مانند مشکلات داخلی جوش یا خطاهای اتصال با بررسی ظاهری ساده مشخص نمیشوند.
۴. چرا کنترل جوش در سازه فولادی مهم است؟
زیرا جوش مسیر انتقال نیرو بین اعضا است و نقص در آن میتواند ظرفیت اتصال را کاهش دهد.
۵. آیا هر تغییر در کارگاه نیاز به تأیید مهندس محاسب دارد؟
تغییراتی که بر رفتار سازه اثرگذار هستند باید بررسی و تأیید شوند. تغییرات اجرایی نباید بدون بررسی فنی انجام شوند.
۶. کنترل صفحه ستون چه اهمیتی دارد؟
صفحه ستون رابط بین سازه فولادی و فونداسیون است و خطا در موقعیت یا تراز آن میتواند نصب کل سازه را تحت تأثیر قرار دهد.
۷. شاپدراوینگ در اجرای اسکلت فلزی چه نقشی دارد؟
شاپدراوینگ جزئیات ساخت و مونتاژ قطعات را مشخص میکند و نقش مهمی در کاهش خطاهای اجرایی دارد.
۸. آیا پیچهای اسکلت فلزی نیاز به کنترل دارند؟
بله. نوع پیچ، روش نصب و وضعیت اتصال باید مطابق مشخصات پروژه بررسی شود.
۹. تستهای غیرمخرب جوش چه زمانی استفاده میشوند؟
در اتصالاتی که طبق مشخصات پروژه یا استاندارد نیاز به بررسی دقیقتر دارند، از روشهایی مانند UT، MT یا PT استفاده میشود.
۱۰. چگونه میتوان کیفیت اجرای اسکلت فلزی را افزایش داد؟
با ترکیب طراحی مناسب، ساخت دقیق، نصب اصولی، کنترل کیفیت مستمر و ثبت کامل فرآیند اجرا
