تحویل کارگاه ساختمانی فقط تحویل گرفتن یک قطعه زمین، کلید یک ساختمان یا اجازه ورود به محل پروژه نیست. روز تحویل کارگاه، نقطه شروع رسمی مسئولیتهای اجرایی، قراردادی، ایمنی و مدیریتی پروژه است. هر نقصی که در این روز شناسایی و مستند نشود، ممکن است در ادامه به اختلاف مالی، تأخیر در برنامه، دوبارهکاری، خسارت به ساختمانهای مجاور یا حتی حادثه منجر شود.
مهندس یا پیمانکاری که بدون بررسی حدود ملک، رقومهای ارتفاعی، مسیر دسترسی، وضعیت همسایگان، تأسیسات موجود، مجوزها و محدودیتهای اجرایی صورتجلسه را امضا میکند، ممکن است عملاً شرایطی را پذیرفته باشد که هنوز شناخت دقیقی از آن ندارد.
در پروژههای مشمول شرایط عمومی پیمان، ماده ۲۸ نشریه ۴۳۱۱ به موضوع تحویل کارگاه پرداخته است. در این ماده، تحویل کارگاه بدون معارض، حضور پیمانکار در تاریخ اعلامشده و درج حدود، موقعیت زمین، نقاط نشانه، محور عملیات و برخی اطلاعات ضروری در صورتمجلس تحویل مورد توجه قرار گرفته است.

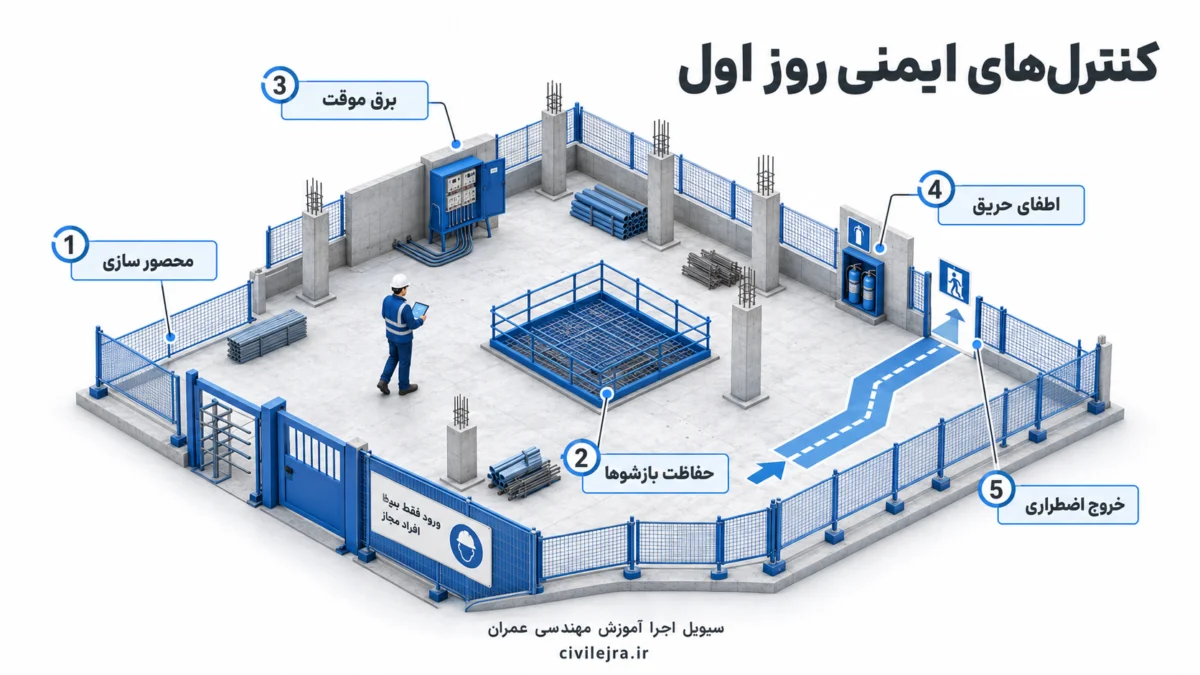

از طرف دیگر، شروع فعالیت اجرایی باید با رعایت الزامات ایمنی، بهداشت کار و محیط زیست انجام شود. ویرایش پنجم مبحث دوازدهم مقررات ملی ساختمان در سال ۱۴۰۳ با عنوان «ایمنی، بهداشت کار و محیط زیست در حین اجرا» منتشر شده و بر شناسایی مخاطرات، ارزیابی ریسک، اقدامات پیشگیرانه، مستندسازی و مسئولیت عوامل پروژه تأکید دارد.
این راهنمای سیویل اجرا، مجموعهای کاربردی از کنترلهای فنی، قراردادی، نقشهبرداری، ایمنی، مستندسازی و مدیریتی است که باید پیش از امضای صورتجلسه، در روز اول و طی روزهای ابتدایی پس از تحویل کارگاه بررسی شوند.
تحویل کارگاه ساختمانی چیست؟
تحویل کارگاه فرایندی رسمی است که طی آن محل اجرای پروژه، با حدود، مشخصات، وضعیت موجود، دسترسیها، نقاط مبنا و محدودیتهای شناختهشده، از سوی کارفرما در اختیار پیمانکار یا مجری قرار میگیرد.

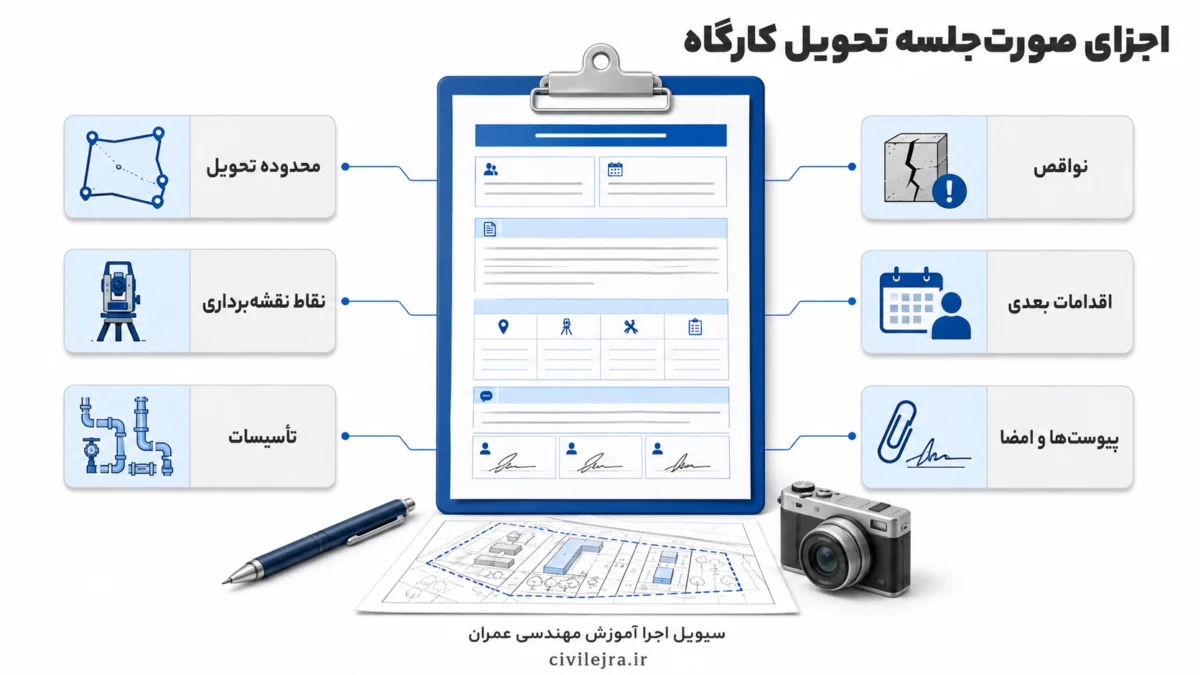

این فرایند باید از طریق بازدید مشترک و تنظیم صورتجلسه انجام شود. تحویل شفاهی زمین، ارسال موقعیت در پیامرسان یا تحویل کلید ساختمان، جایگزین صورتجلسه دقیق و مستند نیست.
هدف اصلی از تحویل کارگاه این است که طرفین درباره موضوعات زیر برداشت مشترکی داشته باشند:
- محدوده دقیق محل اجرای پروژه؛
- بخشهایی که در اختیار پیمانکار قرار میگیرد؛
- تاریخ شروع دوره مسئولیت؛
- وضعیت موجود زمین، بناها و تأسیسات؛
- نقاط مبنا، محورها و رقومهای ارتفاعی؛
- راههای دسترسی و محدودیتهای کارگاه؛
- معارضها، موانع یا بخشهای تحویلنشده؛
- مسئولیت نگهداری از محل و علائم تحویلی؛
- نواقصی که باید پیش از شروع عملیات برطرف شوند.
در پروژههای عمرانی مشمول نشریه ۴۳۱۱، کارفرما متعهد است کارگاه را بدون معارض تحویل دهد و مشخصات مهم محل در صورتمجلس ثبت شود. با این حال، در پروژههای خصوصی باید قرارداد، شرایط خصوصی، پروانه ساختمان، الزامات مرجع صدور پروانه و توافقهای مکتوب طرفین مبنای اقدام قرار گیرند.
تفاوت تحویل قراردادی، فیزیکی و عملیاتی کارگاه
تحویل کارگاه را میتوان در سه سطح بررسی کرد:
تحویل قراردادی
در این مرحله، کارفرما و پیمانکار با تنظیم صورتجلسه، تاریخ و شرایط تحویل محل پروژه را ثبت میکنند. آثار زمانی و قراردادی پروژه معمولاً با این مرحله ارتباط دارد.
تحویل فیزیکی
در تحویل فیزیکی، محل واقعی پروژه، حدود زمین، ورودیها، بناهای موجود، انبارها، تأسیسات و امکانات تحویل داده میشوند.
ممکن است صورتجلسهای امضا شده باشد، اما بخشی از زمین همچنان در اختیار مستأجر، مالک قبلی، پیمانکار دیگر یا اشخاص ثالث باشد. در چنین وضعیتی تحویل قراردادی انجام شده، اما تحویل فیزیکی کامل نیست.
تحویل عملیاتی
تحویل عملیاتی زمانی تحقق پیدا میکند که پیمانکار عملاً بتواند عملیات پیشبینیشده را شروع کند. وجود زمین بهتنهایی کافی نیست. ممکن است کارگاه تحویل شده باشد، اما موارد زیر مانع شروع کار شوند:
- پروانه یا مجوز لازم در دسترس نباشد؛
- مسیر ورود ماشینآلات مسدود باشد؛
- برق یا آب موقت فراهم نشده باشد؛
- ساختمان موجود تخلیه نشده باشد؛
- معارض ملکی وجود داشته باشد؛
- نقشههای اجرایی قابل استفاده تحویل نشده باشند؛
- محل تخلیه مصالح مشخص نباشد؛
- حفاظت از عابران یا ساختمانهای مجاور تأمین نشده باشد.
بنابراین در صورتجلسه باید روشن شود که تحویل «کامل»، «مرحلهای»، «مشروط» یا «صرفاً برای تجهیز کارگاه» است.
اهمیت کنترلهای روز اول تحویل کارگاه ساختمانی
روز اول کارگاه زمانی برای شروع عجولانه تخریب، خاکبرداری یا ورود نیروهای اجرایی نیست. ابتدا باید شرایط پروژه شناخته، ثبت و مدیریت شود.
کنترل دقیق روز اول چند نتیجه مهم دارد:
- وضعیت اولیه پروژه را بهصورت قابل استناد ثبت میکند.
- از پذیرش مسئولیت خسارتهای قبلی جلوگیری میکند.
- اختلافهای مربوط به حدود، ترازها و مقادیر عملیات را کاهش میدهد.
- موانع شروع کار را پیش از اعزام تجهیزات مشخص میکند.
- خطرهای فوری برای کارگران، عابران و همسایگان را آشکار میسازد.
- مبنایی برای تجهیز کارگاه و برنامهریزی اجرایی ایجاد میکند.
- مسئولیت هر اقدام اصلاحی را مشخص میسازد.
- از دوبارهکاری ناشی از پیادهسازی اشتباه محورها جلوگیری میکند.
- مدارک لازم برای ادعاهای زمانی و هزینهای را فراهم میکند.
- اعتماد حرفهای میان کارفرما، مشاور، ناظر و پیمانکار را افزایش میدهد.
چه افرادی باید در تحویل کارگاه حضور داشته باشند؟
ترکیب افراد حاضر به نوع قرارداد، ابعاد پروژه و ساختار سازمانی آن بستگی دارد. با این حال، حضور یا نمایندگی رسمی افراد زیر معمولاً ضروری است:
- نماینده مجاز کارفرما؛
- نماینده پیمانکار یا مجری؛
- مدیر پروژه یا سرپرست کارگاه؛
- مهندس مشاور، در صورت وجود؛
- مهندس ناظر مربوط؛
- نقشهبردار پروژه؛
- مسئول یا کارشناس ایمنی و HSE؛
- نماینده بهرهبردار، در پروژههای بازسازی یا توسعه؛
- مسئول تأسیسات، در محلهایی که شبکه فعال برق، آب، گاز یا مکانیک وجود دارد؛
- نماینده مالک زمین، اگر کارفرما و مالک یک شخص نباشند.
تمام افراد باید با نام، سمت، سازمان، شماره تماس و حدود اختیار در صورتجلسه معرفی شوند. امضای شخصی که اختیار قانونی یا قراردادی ندارد، ممکن است بعداً محل اختلاف باشد.
آیا حضور نقشهبردار در روز اول ضروری است؟
در پروژههایی که حدود ملک، رقوم ارتفاعی، خطوط پروژه، گودبرداری، سازه نگهبان یا جانمایی دقیق اهمیت دارد، حضور نقشهبردار بسیار ضروری است.
مشاهده چشمی دیوارها، جدول خیابان یا ساختمان مجاور برای تعیین حدود زمین کافی نیست. دیوار موجود ممکن است دقیقاً روی مرز ثبتی قرار نداشته باشد و کف خیابان نیز ممکن است با رقوم مبنای نقشههای پروژه متفاوت باشد.
مدارک لازم پیش از تحویل کارگاه ساختمانی
پیش از حضور در کارگاه، یک پوشه فیزیکی و دیجیتال از مدارک پروژه تهیه کنید. در روز تحویل، صرفاً مشاهده یک نسخه از نقشه یا پروانه کافی نیست. باید اعتبار، تاریخ، شماره بازنگری و مرجع تأیید هر سند نیز مشخص باشد.
اسناد قراردادی
اسناد قراردادی مورد نیاز میتوانند شامل موارد زیر باشند:
- موافقتنامه یا قرارداد اصلی؛
- شرایط عمومی پیمان، در صورت شمول؛
- شرایط خصوصی پیمان؛
- شرح کار و محدوده خدمات؛
- فهرست مقادیر یا برآورد؛
- برنامه زمانی کلی؛
- صورتجلسات و مکاتبات پیش از قرارداد؛
- الحاقیهها و اصلاحیهها؛
- جدول مسئولیتهای کارفرما و پیمانکار؛
- الزامات بیمه، تضمین و مسئولیت مدنی؛
- روش مدیریت تغییرات و دستورکارها.
قبل از تحویل باید مشخص شود چه چیزهایی در تعهد پیمانکار است و چه مواردی باید از سوی کارفرما تأمین شود. آب و برق موقت، حصارکشی، دفتر کارگاه، نگهبانی، تخریب بناهای موجود، جابهجایی تأسیسات و تأمین زمین تجهیز کارگاه از مواردی هستند که باید صریحاً تعیین تکلیف شوند.
مدارک مالکیت و مجوزها
مدارک لازم بسته به پروژه عبارتاند از:
- سند یا مدرک معتبر مالکیت؛
- نقشه ثبتی یا کاداستر، در صورت دسترسی؛
- پروانه ساختمانی معتبر؛
- نقشههای مصوب مرجع صدور پروانه؛
- مجوز تخریب؛
- مجوز گودبرداری یا عملیات خاص، در صورت لزوم؛
- مجوز اشغال یا محدود کردن معبر؛
- مجوز کار شبانه، در صورت نیاز؛
- مجوز قطع یا جابهجایی انشعابات؛
- مجوزهای مربوط به درختان، فضای سبز یا بناهای خاص؛
- استعلامهای مرتبط با تأسیسات شهری.
آییننامه حفاظتی کارگاههای ساختمانی، اخذ پروانهها و مجوزهای قانونی لازم پیش از شروع عملیات ساختمانی را مورد تأکید قرار داده و دامنه اجرای آن را کلیه کارگاههای ساختمانی اعلام کرده است.
نقشهها و مدارک فنی
حداقل مدارک فنی قابل بررسی عبارتاند از:
- نقشه معماری مصوب؛
- نقشه سازه؛
- نقشههای برق و مکانیک؛
- نقشههای اجرایی و جزئیات؛
- گزارش ژئوتکنیک؛
- نقشه گودبرداری و سازه نگهبان؛
- نقشه تجهیز کارگاه؛
- نقشه توپوگرافی؛
- نقشه جانمایی تأسیسات موجود؛
- نقشههای چونساخت، در پروژههای بازسازی؛
- دفترچه محاسبات یا گزارشهای فنی مورد نیاز اجرا؛
- مشخصات فنی عمومی و خصوصی؛
- دستورالعملهای کنترل کیفیت.
روی تمام نقشهها باید شماره، تاریخ، وضعیت تأیید و آخرین بازنگری کنترل شود. عبارتهایی مانند «برای مناقصه»، «برای بررسی» یا «پیشنویس» لزوماً به معنای مجاز بودن نقشه برای اجرا نیستند.
مدارک ایمنی و مدیریتی
در شروع پروژه باید وضعیت مدارک زیر نیز مشخص شود:
- ساختار سازمانی کارگاه؛
- معرفی مدیر پروژه و سرپرست کارگاه؛
- معرفی مسئول ایمنی؛
- برنامه HSE؛
- ارزیابی اولیه ریسک؛
- برنامه واکنش در شرایط اضطراری؛
- فهرست شمارههای اضطراری؛
- بیمهنامههای لازم؛
- صلاحیت عوامل اجرایی؛
- برنامه آموزش بدو ورود؛
- فرم گزارش حادثه و شبهحادثه؛
- روش صدور مجوز کارهای پرخطر؛
- برنامه مدیریت پسماند و آلودگی.

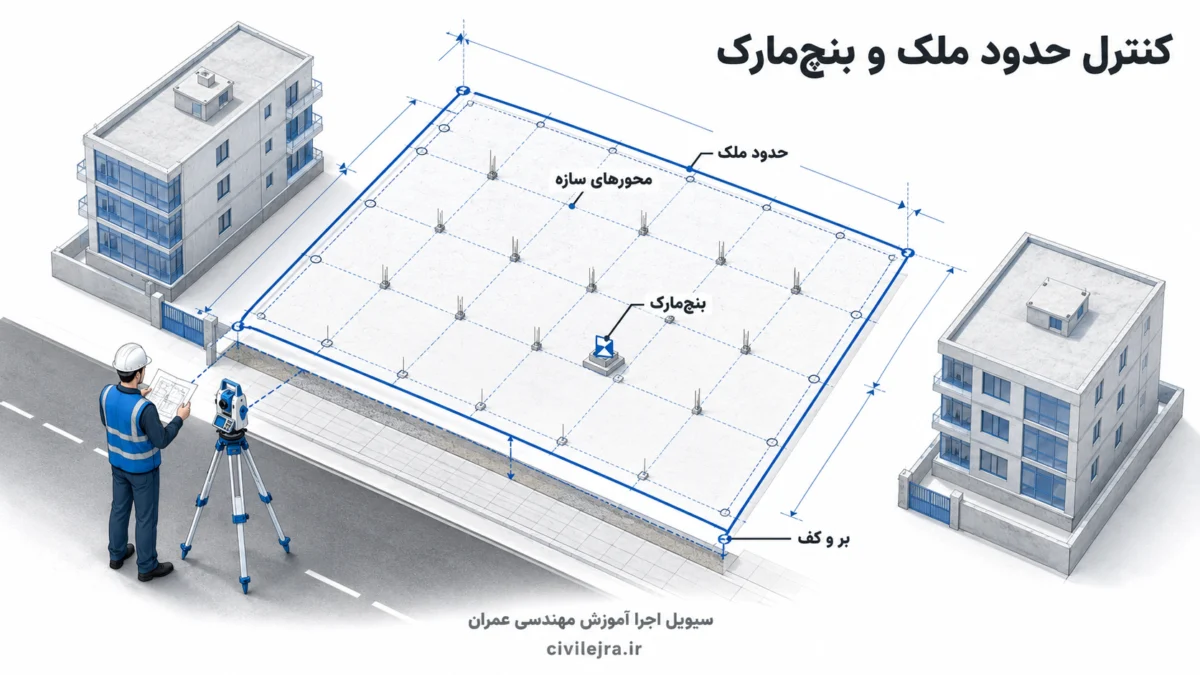

کنترل حدود ملک در تحویل کارگاه ساختمانی
یکی از مهمترین اقدامات روز اول، تطبیق حدود واقعی زمین با مدارک ثبتی، نقشههای مصوب و شرایط موجود است.
حدود اربعه زمین را چگونه کنترل کنیم؟
برای هر ضلع ملک موارد زیر را ثبت کنید:
- جهت جغرافیایی ضلع؛
- طول درجشده در سند؛
- طول درجشده در نقشه معماری؛
- طول برداشتشده در محل؛
- نوع مجاورت؛
- وجود یا نبود دیوار مشترک؛
- وضعیت دسترسی به ضلع؛
- وجود عقبنشینی یا اصلاحی؛
- وجود پیشروی یا تصرف احتمالی؛
- اختلاف میان وضعیت موجود و مدارک.
نتیجه برداشت باید با نقشههای مصوب و مدارک مالکیت مقایسه شود. در صورت مشاهده اختلاف، شروع پیادهسازی یا گودبرداری بدون تعیین تکلیف کتبی میتواند ریسک بالایی داشته باشد.
دیوار موجود، الزاماً مرز ملک نیست
یکی از خطاهای رایج این است که دیوار فعلی، لبه جدول یا نمای ساختمان مجاور بهعنوان مرز قطعی زمین پذیرفته شود.
دیوار ممکن است:
- داخل ملک پروژه ساخته شده باشد؛
- وارد ملک مجاور شده باشد؛
- مشترک باشد؛
- در بازسازی قبلی جابهجا شده باشد؛
- با نقشه ثبتی اختلاف داشته باشد.
بنابراین مرز پروژه باید بر مبنای اسناد معتبر و برداشت نقشهبرداری تعیین شود.
کنترل بر و کف پروژه
بر و کف اعلامی مرجع صدور پروانه باید با وضعیت موجود خیابان، جدول، ورودی ساختمان و نقشههای مصوب تطبیق داده شود.
اشتباه در بر و کف میتواند باعث بروز مشکلاتی مانند موارد زیر شود:
- اختلاف تراز ورودی با پیادهرو؛
- نامناسب شدن شیب رمپ پارکینگ؛
- تغییر ارتفاع طبقات؛
- افزایش یا کاهش عمق گود؛
- تداخل با شبکه فاضلاب؛
- تجاوز به ارتفاع مجاز؛
- اختلاف در حجم خاکبرداری؛
- مشکل در اتصال محوطه به معابر.
اگر ابهامی وجود دارد، رقومها باید پیش از عملیات اصلی توسط نقشهبردار و مرجع مسئول کنترل شوند.
کنترل نقاط مبنا، بنچمارک و محورها
بنچمارک یا نقطه مبنای ارتفاعی، مرجع کنترل ترازهای پروژه است. این نقطه باید مشخص، پایدار، قابل دسترسی و دور از محدوده تخریب یا جابهجایی باشد.
در پروژههای مشمول شرایط عمومی پیمان، صورتمجلس تحویل باید مشخصات نقاط نشانه و محور عملیات را دربر بگیرد و پس از تحویل، حفاظت از نقاط نشانه مورد توجه قرار میگیرد.
اطلاعاتی که باید برای بنچمارک ثبت شوند
- کد یا نام نقطه؛
- مختصات نقطه؛
- رقوم ارتفاعی؛
- سیستم مختصات یا مبنای اندازهگیری؛
- شرح محل نصب؛
- عکس نزدیک و دور؛
- فاصله از عوارض ثابت؛
- روش تثبیت؛
- تاریخ تحویل؛
- نام تحویلدهنده و تحویلگیرنده.
بهتر است حداقل یک نقطه پشتیبان نیز پیشبینی شود تا در صورت تخریب یا جابهجایی نقطه اصلی، کنترل تراز پروژه متوقف نشود.
کنترل محورهای اصلی
محورهای اصلی پروژه باید با نقشه معماری، سازه، شبکه ستونگذاری و حدود زمین تطبیق داده شوند. موارد زیر را کنترل کنید:
- فاصله محور سازه تا مرز ملک؛
- تطبیق شبکه معماری و سازه؛
- موقعیت هسته راهپله و آسانسور؛
- محل درزها؛
- راستای رمپ؛
- موقعیت دیوارهای پیرامونی؛
- فاصله سازه نگهبان تا حدود زمین؛
- موقعیت شمعها، میکروپایلها یا مهارها؛
- محدودیت ورود به ملک مجاور.
هرگونه اختلاف باید پیش از پیادهسازی نهایی در قالب درخواست اطلاعات فنی، گزارش مغایرت یا صورتجلسه ثبت شود.
مستندسازی وضعیت موجود کارگاه
مستندسازی وضعیت اولیه، یکی از مهمترین ابزارهای مدیریت ادعا و پیشگیری از اختلاف است.
چه چیزهایی باید عکاسی و فیلمبرداری شوند؟
- نمای کلی زمین از چند زاویه؛
- تمام اضلاع و دیوارهای پیرامونی؛
- کف زمین و اختلاف ترازها؛
- بناهای موجود؛
- مصالح یا تجهیزات باقیمانده؛
- درختان و فضای سبز؛
- تیرهای برق و شبکههای هوایی؛
- دریچهها، منهولها و تأسیسات شهری؛
- مسیرهای دسترسی؛
- پیادهرو و جدول خیابان؛
- ترکها یا آسیبهای موجود؛
- آبگرفتگی و مسیر رواناب؛
- نقاط انباشت پسماند؛
- موانع و معارضها؛
- ساختمانهای مجاور.
عکسها باید تاریخ، موقعیت و شرح داشته باشند. ارسال تصاویر پراکنده در گروه پیامرسان، جایگزین بایگانی منظم و قابل جستوجو نیست.
روش حرفهای نامگذاری تصاویر
برای تصاویر از الگوی ثابتی استفاده کنید:
تاریخ-محدوده-شماره-شرح
برای نمونه:
1405-05-15-NorthBoundary-03-ExistingCrack
بهتر است تصاویر در پوشههای زیر دستهبندی شوند:
- نمای کلی؛
- ضلع شمالی؛
- ضلع جنوبی؛
- ضلع شرقی؛
- ضلع غربی؛
- ساختمانهای مجاور؛
- تأسیسات؛
- دسترسیها؛
- نواقص و معارضها؛
- نقاط نقشهبرداری.

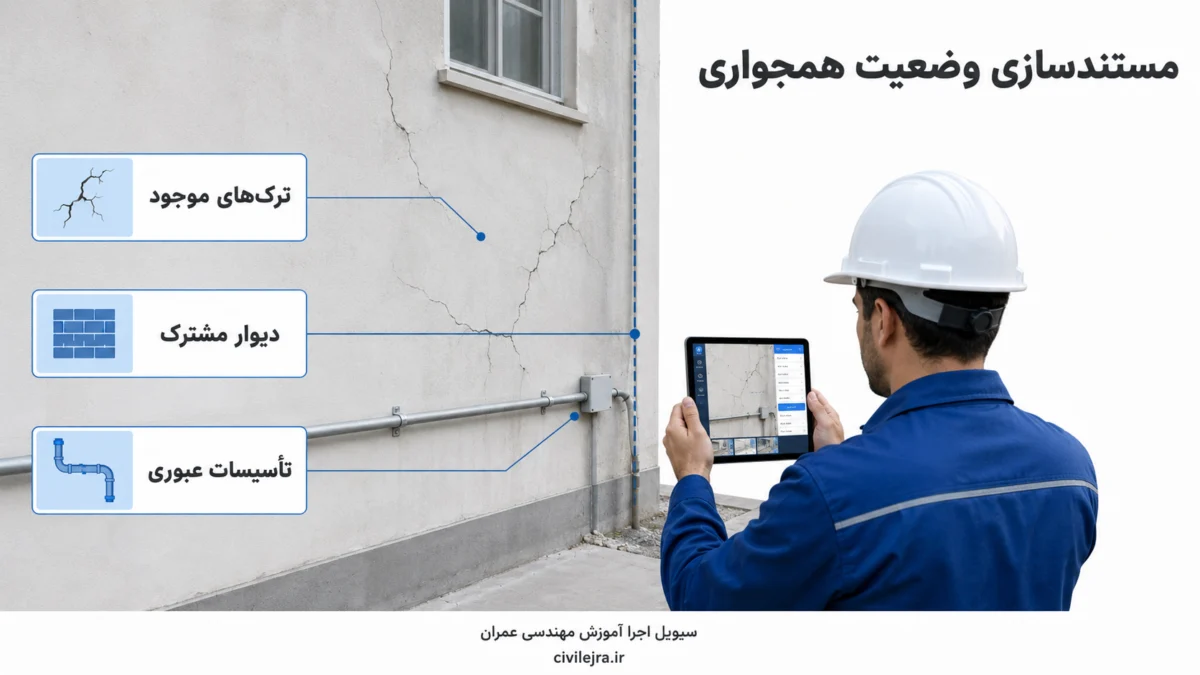

بررسی ساختمانها و املاک مجاور
وضعیت همجواری پروژه باید پیش از تخریب، گودبرداری یا عملیات سنگین بررسی شود. هدف این بررسی، تشخیص قطعی مسئولیت حقوقی نیست؛ بلکه ثبت وضعیت موجود و شناسایی خطرهای اجرایی است.
موارد مهم در بررسی همجواری
- نوع سازه ساختمان مجاور؛
- تعداد طبقات؛
- وجود زیرزمین؛
- قدمت تقریبی بنا؛
- فاصله بنا تا مرز ملک؛
- وضعیت دیوار مشترک؛
- ترکهای موجود؛
- نشست یا تغییرشکل قابل مشاهده؛
- بازشوهای مشرف به کارگاه؛
- ناودانها و مسیر آب؛
- تأسیسات عبوری؛
- دیوارهای سست یا بدون کلاف؛
- وضعیت پی ساختمان مجاور، در صورت دسترسی به اطلاعات؛
- وجود تجهیزات حساس؛
- رفتوآمد ساکنان یا کاربران آسیبپذیر.
گزارش وضعیت موجود همسایگان
برای پروژههای دارای تخریب، گودبرداری یا ریسک همجواری، تهیه گزارش وضعیت موجود ساختمانهای مجاور اقدام بسیار مهمی است.
این گزارش میتواند شامل موارد زیر باشد:
- مشخصات ملک مجاور؛
- تاریخ بازدید؛
- افراد حاضر؛
- تصاویر شمارهگذاریشده؛
- محل ترکها و آسیبهای موجود؛
- عرض و امتداد تقریبی ترکها؛
- وضعیت نما، دیوار، سقف و کف؛
- علائم رطوبت یا نشست؛
- محدودیتهای بازدید؛
- امضای اشخاص حاضر، در صورت امکان.
در صورت نبود امکان ورود به ملک مجاور، موضوع باید مکتوب شود و مستندسازی از بخشهای قابل مشاهده انجام گیرد.

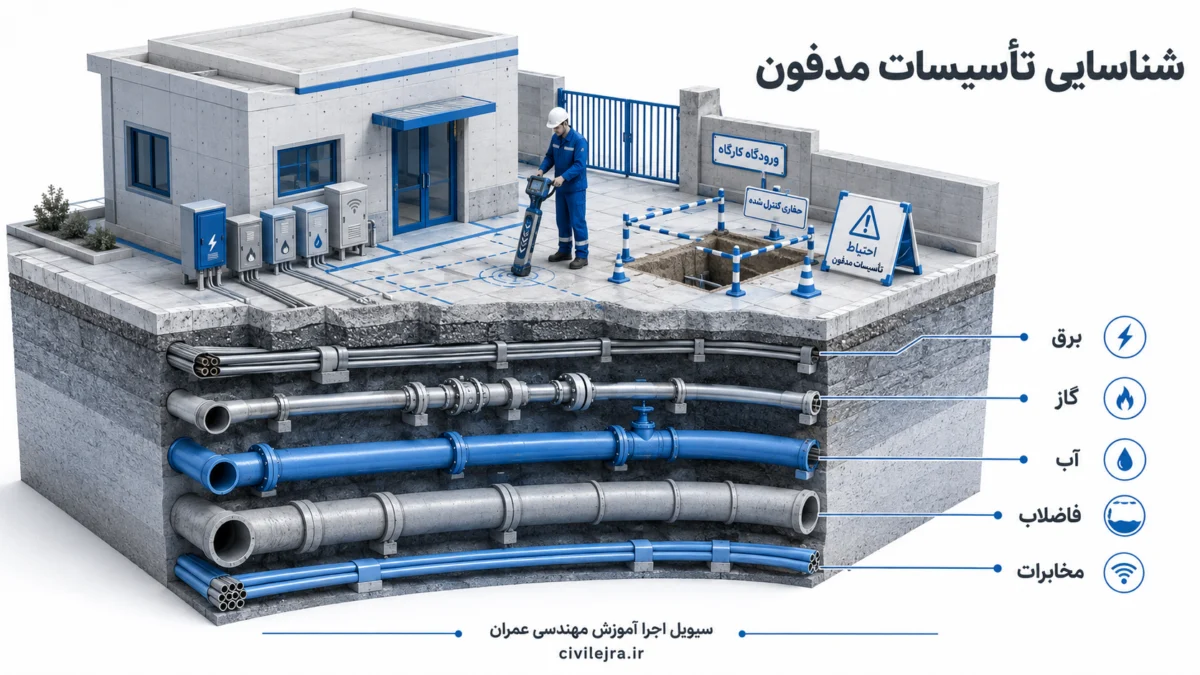

شناسایی تأسیسات موجود و مدفون
قبل از هرگونه خاکبرداری، حفاری، تخریب کف یا استقرار تجهیزات، مسیر تأسیسات موجود باید بررسی شود.
تأسیسات احتمالی عبارتاند از:
- خط آب؛
- خط گاز؛
- برق زمینی یا هوایی؛
- کابل مخابرات؛
- فیبر نوری؛
- شبکه فاضلاب؛
- چاه جذبی؛
- سپتیک؛
- کانالهای قدیمی؛
- مخزن سوخت؛
- شبکه آتشنشانی؛
- تأسیسات متعلق به ساختمان مجاور؛
- لولههای متروکه ولی پرخطر.
نبود نقشه تأسیسات به معنای نبود تأسیسات نیست. در محلهای مشکوک باید از استعلام، بازدید کارشناسی، حفاری دستی کنترلشده یا روشهای شناسایی مناسب استفاده شود.
چکلیست کنترل انشعابات
| مورد | وضعیت مورد انتظار | اقدام در صورت ابهام |
|---|---|---|
| برق | محل کنتور، کابل ورودی و وضعیت قطع یا وصل مشخص باشد. | استعلام و ایمنسازی توسط فرد صلاحیتدار |
| گاز | شیر اصلی و وضعیت انشعاب مشخص باشد. | قطع و تأیید رسمی پیش از تخریب |
| آب | محل کنتور و مسیر تقریبی لوله معلوم باشد. | تست، علامتگذاری و پیشبینی قطع اضطراری |
| فاضلاب | محل اتصال و شیب خروجی مشخص باشد. | برداشت تراز و جلوگیری از انسداد |
| مخابرات | کابلها و جعبهها شناسایی شوند. | هماهنگی پیش از جابهجایی |
| چاه | محل، عمق و وضعیت ایمنی بررسی شود. | محصورسازی و طراحی روش پرکردن یا حفاظت |
کنترل دسترسیهای کارگاه
یک کارگاه ممکن است از نظر مالکیت آماده تحویل باشد، اما از نظر دسترسی قابل بهرهبرداری نباشد.
مسیر ورود ماشینآلات
موارد زیر را بررسی کنید:
- عرض کوچه و خیابان؛
- شعاع گردش کامیون؛
- محدودیت ارتفاع ناشی از کابل یا پل؛
- محدودیت وزن معبر؛
- محل توقف موقت خودرو؛
- امکان ورود جرثقیل، پمپ بتن و تریلی؛
- جهت حرکت ترافیک؛
- ساعتهای مجاز ورود؛
- محدودیتهای شهرداری یا مدیریت محلی؛
- وضعیت درختان، تابلوها و تیرهای برق؛
- محل شستوشوی چرخ خودرو؛
- امکان خروج اضطراری.
ورودی نفرات و ماشینآلات
در صورت امکان، مسیر ورود نفرات و ماشینآلات از یکدیگر جدا شود. در روز اول باید محل تقریبی موارد زیر تعیین شود:
- دروازه اصلی؛
- ورودی نفرات؛
- نگهبانی؛
- محل ثبت ورود و خروج؛
- مسیر امن عابران؛
- مسیر کامیون؛
- محل تخلیه مصالح؛
- فضای گردش ماشینآلات؛
- خروج اضطراری.
حفظ دسترسی عمومی و همسایگان
فعالیت کارگاه نباید بدون مجوز باعث مسدود شدن معبر، ورودی املاک مجاور یا دسترسی خودروهای امدادی شود. نیاز به اشغال پیادهرو یا بخشی از خیابان باید پیش از شروع عملیات از نظر مجوز و روش حفاظت بررسی شود.
کنترل اولیه ایمنی کارگاه ساختمانی
تحویل کارگاه به معنای مجاز بودن شروع فوری تمام فعالیتها نیست. پیش از ورود نیروها و ماشینآلات باید خطرهای فوری شناسایی و کنترل شوند.
ارزیابی اولیه ریسک
بازدید اولیه باید حداقل خطرهای زیر را پوشش دهد:
- سقوط از ارتفاع؛
- سقوط در چاه یا گودال؛
- ریزش دیوار یا سازه موجود؛
- برقگرفتگی؛
- نشت گاز؛
- حریق؛
- برخورد ماشینآلات با نفرات؛
- سقوط مصالح به معبر؛
- ورود افراد غیرمجاز؛
- نشست یا ریزش ساختمان مجاور؛
- وجود مواد خطرناک؛
- آلودگی آب یا خاک؛
- گردوغبار و آلودگی صوتی؛
- آبگرفتگی؛
- دسترسی نامناسب نیروهای امدادی.
ویرایش ۱۴۰۳ مبحث دوازدهم، رویکرد مدیریت ایمنی، بهداشت کار و محیط زیست را دنبال میکند و شناسایی مخاطرات، ارزیابی ریسک و پیشبینی اقدامات پیشگیرانه را در مسئولیتهای عوامل پروژه مورد توجه قرار میدهد.
اقدامات فوری پیش از شروع کار
در صورت وجود خطر، اقدامات زیر باید پیش از فعالیت عمومی انجام شوند:
- محصور کردن لبههای خطرناک؛
- پوشاندن یا حفاظت از چاهها؛
- مهار یا تخریب کنترلشده اجزای ناپایدار؛
- قطع ایمن برق و گاز؛
- جلوگیری از ورود افراد غیرمجاز؛
- نصب علائم هشدار؛
- تأمین روشنایی ضروری؛
- ایجاد مسیر امن ورود؛
- معرفی محل تجمع اضطراری؛
- فراهم کردن جعبه کمکهای اولیه؛
- تأمین تجهیزات اولیه اطفای حریق؛
- تعیین مسئول پیگیری خطرها.
حصارکشی و کنترل ورود
پیش از ورود عمومی نیروها، مرز کارگاه باید از فضای عمومی تفکیک شود. نوع حصار باید متناسب با خطر، موقعیت شهری، احتمال سقوط اشیا، دید رانندگان و شرایط همجواری انتخاب شود.
کنترل کنید:
- حصار پیوستگی کافی دارد؛
- دروازه قابل قفل شدن است؛
- لبههای تیز در دسترس مردم نیستند؛
- حصار در برابر باد پایدار است؛
- دید رانندگان و عابران را مختل نمیکند؛
- تابلو مشخصات پروژه و علائم هشدار در محل مناسب نصب شدهاند؛
- دسترسی کودکان و افراد غیرمجاز محدود شده است.
برق موقت
برق موقت یکی از خطرهای اصلی کارگاه است. در روز اول باید مشخص شود:
- منبع برق کجاست؛
- ظرفیت تقریبی آن چقدر است؛
- مسئول نصب و نگهداری چه کسی است؛
- تابلو برق در چه محلی نصب میشود؛
- اتصال زمین و حفاظت مناسب چگونه تأمین میشود؛
- کابلها از چه مسیری عبور میکنند؛
- کابلها چگونه در برابر رطوبت، ضربه و عبور ماشینآلات حفاظت میشوند؛
- روشنایی اضطراری چگونه فراهم خواهد شد.
نصب غیراصولی کابل یا گرفتن برق از ساختمان مجاور بدون بررسی، روش قابل قبولی برای شروع کارگاه نیست.
آتشنشانی و شرایط اضطراری
در شروع پروژه باید موارد زیر تعیین شوند:
- شمارههای تماس اضطراری؛
- نزدیکترین مرکز درمانی؛
- نزدیکترین ایستگاه آتشنشانی؛
- مسیر ورود خودروی امدادی؛
- محل استقرار خاموشکنندهها؛
- محل تجمع اضطراری؛
- مسئول تماس در حادثه؛
- روش قطع برق، گاز و سوخت؛
- روش گزارش حادثه؛
- فهرست افراد آموزشدیده کمکهای اولیه.
بررسی امکانات تجهیز کارگاه
نقشه تجهیز کارگاه باید پیش از استقرار کانکسها، انبارها و ماشینآلات تهیه یا حداقل جانمایی اولیه آن مشخص شود.
فضاهای مورد نیاز
بسته به ابعاد پروژه، فضاهای زیر بررسی میشوند:
- دفتر مدیریت کارگاه؛
- دفتر مشاور یا نظارت؛
- اتاق جلسات؛
- نگهبانی؛
- رختکن؛
- سرویسهای بهداشتی؛
- محل استراحت؛
- نمازخانه، در صورت نیاز؛
- انبار مصالح؛
- انبار ابزار؛
- انبار مواد قابل اشتعال؛
- کارگاه آرماتوربندی؛
- کارگاه قالببندی؛
- محل دپوی خاک؛
- محل شستوشوی تجهیزات؛
- محل جمعآوری پسماند؛
- پارکینگ؛
- فضای بارگیری و تخلیه؛
- محل تجهیزات امدادی.
اصول جانمایی تجهیز کارگاه
جانمایی باید بهگونهای باشد که:
- مسیر عملیات اصلی را مسدود نکند؛
- با مراحل آتی گودبرداری تعارض نداشته باشد؛
- در محدوده خطر سقوط اشیا قرار نگیرد؛
- نزدیک لبه گود یا خاک سست نباشد؛
- دسترسی مناسب به آب و برق داشته باشد؛
- خروج اضطراری را محدود نکند؛
- جابهجایی مکرر و پرهزینه ایجاد نکند؛
- مزاحمت غیرضروری برای همسایگان ایجاد نکند؛
- محل انبار مواد خطرناک از منابع اشتعال جدا باشد.
آب، فاضلاب و تسهیلات بهداشتی
پیش از استقرار نیروها، باید منبع آب، دفع فاضلاب و نظافت کارگاه تعیین شود. استفاده از تأسیسات همسایه یا رهاسازی فاضلاب در زمین، راهکار قابل اتکایی نیست.
کنترلهای زیستمحیطی روز اول
مدیریت محیط زیست باید از شروع پروژه برنامهریزی شود، نه پس از شکایت همسایگان یا اخطار مراجع.
موارد مهم زیستمحیطی
- محل جمعآوری پسماند؛
- تفکیک پسماند عادی و خطرناک؛
- کنترل گردوغبار؛
- کنترل گلولای خروجی ماشینآلات؛
- مدیریت آبهای سطحی؛
- کنترل نشت روغن و سوخت؛
- محل شستوشوی تراک یا تجهیزات؛
- کنترل آلودگی صوتی؛
- ساعات انجام عملیات پرسروصدا؛
- حفاظت از درختان؛
- جلوگیری از ورود دوغاب یا نخاله به شبکه آبهای سطحی؛
- روش حمل و دفع نخاله؛
- نگهداری مواد شیمیایی.
کنترل آبهای سطحی
شیب طبیعی زمین، محل ورود آب باران و مسیر خروج آن را ثبت کنید. تغییر مسیر آب بدون برنامه ممکن است باعث آبگرفتگی کارگاه، ورود آب به ملک همسایه یا فرسایش خاک شود.
راهاندازی نظام کنترل کیفیت از روز اول
کنترل کیفیت نباید به زمان بتنریزی یا نصب سازه محدود شود. نظام کنترل کیفیت پروژه باید از روز تحویل کارگاه شکل بگیرد.
مدارک اولیه کنترل کیفیت
- برنامه کنترل کیفیت؛
- برنامه بازرسی و آزمون؛
- روش اجرایی فعالیتها؛
- فرم درخواست بازرسی؛
- فرم تأیید مصالح؛
- فرم گزارش عدم انطباق؛
- فهرست آزمایشگاهها؛
- فهرست تأمینکنندگان؛
- روش نمونهبرداری؛
- روش بایگانی نتایج؛
- مسئولیت امضا و تأیید مدارک.
کنترل تجهیزات اندازهگیری
تجهیزاتی مانند دوربین نقشهبرداری، تراز، متر، کولیس و ابزارهای آزمایشگاهی باید از نظر سلامت، دقت و سوابق کنترل بررسی شوند. استفاده از ابزار نامطمئن در پیادهسازی اولیه میتواند خطا را به تمام پروژه منتقل کند.
ایجاد نظام مکاتبات و مستندسازی پروژه
از روز اول باید مشخص شود که اطلاعات پروژه چگونه تولید، بررسی، تأیید و بایگانی میشوند.
دفترها و فهرستهای ضروری
- دفتر روزانه کارگاه؛
- دفتر دستورکار؛
- فهرست مکاتبات ورودی و خروجی؛
- فهرست نقشهها؛
- فهرست آخرین بازنگری مدارک؛
- فهرست درخواستهای اطلاعات فنی؛
- فهرست صورتجلسات؛
- فهرست گزارشهای عدم انطباق؛
- فهرست تأیید مصالح؛
- فهرست نیروها و ماشینآلات؛
- فهرست حوادث و شبهحوادث؛
- فهرست بازدیدها و آزمایشها؛
- آرشیو تصاویر پیشرفت.
گزارش روزانه روز تحویل
گزارش روزانه باید شامل موارد زیر باشد:
- تاریخ و ساعت ورود؛
- وضعیت آبوهوا؛
- افراد حاضر؛
- موضوع بازدید؛
- بخشهای تحویلشده؛
- بخشهای تحویلنشده؛
- مدارک دریافتشده؛
- نواقص مشاهدهشده؛
- تصاویر پیوست؛
- اقدامات توافقشده؛
- مسئول هر اقدام؛
- مهلت انجام؛
- محدودیتهای شروع عملیات.
تنظیم صورتجلسه تحویل کارگاه ساختمانی
صورتجلسه تحویل کارگاه باید روشن، بدون ابهام و متناسب با شرایط واقعی پروژه باشد. استفاده از فرمهای کوتاه و عمومی بدون درج وضعیت موجود، احتمال اختلاف را افزایش میدهد.
اطلاعات ضروری صورتجلسه تحویل
| بخش | اطلاعات مورد نیاز |
|---|---|
| مشخصات پروژه | نام، نشانی، شماره قرارداد و موضوع کار |
| تاریخ و ساعت | تاریخ دقیق و ساعت شروع و پایان بازدید |
| حاضران | نام، سمت، سازمان و نمایندگی |
| مبنای تحویل | قرارداد، دستور کار یا ابلاغ مربوط |
| محدوده تحویل | حدود، مساحت و بخشهای قابل دسترسی |
| وضعیت تصرف | خالی، دارای بهرهبردار، دارای معارض یا تحویل مرحلهای |
| نقاط نقشهبرداری | بنچمارک، مختصات، رقوم و محورها |
| تأسیسات | آب، برق، گاز، فاضلاب و تأسیسات مدفون |
| بناهای موجود | ساختمان، دیوار، انبار، چاه یا تجهیزات |
| همجواری | وضعیت کلی املاک و مخاطرات مشهود |
| دسترسی | ورودیها، محدودیت ماشینآلات و معابر |
| مدارک | فهرست نقشهها و اسناد تحویلی |
| نواقص | تمام موانع و موارد تعیینتکلیفنشده |
| اقدامات بعدی | مسئول، مهلت و روش پیگیری |
| پیوستها | عکسها، نقشهها، کروکی و جداول |
| امضا | امضای نمایندگان دارای اختیار |
عبارتهای مبهمی که نباید استفاده شوند
از عبارتهایی مانند موارد زیر بدون توضیح تکمیلی پرهیز کنید:
- «کارگاه بهطور کامل تحویل شد.»
- «همه موارد مورد تأیید است.»
- «پیمانکار از محل بازدید کرد.»
- «هیچ مشکلی وجود ندارد.»
- «زمین مطابق نقشه است.»
بهجای آن، محدوده و شرایط را دقیق بنویسید:
- «ضلع غربی به علت حضور تجهیزات بهرهبردار تحویل نشده است.»
- «رقوم بنچمارک تا زمان تأیید نقشهبردار کارفرما موقت تلقی میشود.»
- «انشعاب گاز موجود است، اما قطع رسمی آن هنوز ارائه نشده است.»
- «امکان ورود تریلی به علت محدودیت عرض معبر نیازمند بررسی حمل است.»
- «تحویل حاضر صرفاً برای حصارکشی و تجهیز اولیه کارگاه انجام شد.»
نمونه متن کوتاه صورتجلسه تحویل کارگاه
در تاریخ مشخصشده، نمایندگان کارفرما، پیمانکار، مشاور و عوامل فنی از محل پروژه بازدید کردند. محدوده قابل تحویل مطابق کروکی پیوست مشخص شد. بخشهای درجشده در جدول نواقص، به علت وجود معارض، تجهیزات باقیمانده یا نبود دسترسی کامل، تحویل عملیاتی محسوب نمیشوند. نقاط مبنای نقشهبرداری با مشخصات پیوست معرفی شدند و پیمانکار موظف است پس از کنترل مشترک، نسبت به تثبیت و حفاظت آنها اقدام کند. شروع عملیات در هر بخش منوط به دریافت نقشه اجرایی معتبر، رفع خطرهای فوری و اخذ مجوزهای مرتبط با همان فعالیت است.
این متن صرفاً یک الگوی عمومی است و باید با اسناد قرارداد، نوع پروژه و نظر متخصص قراردادی یا حقوقی تطبیق داده شود.
چکلیست کامل تحویل کارگاه ساختمانی
چکلیست مدارک و قرارداد
- قرارداد اصلی در دسترس است.
- شرایط عمومی و خصوصی بررسی شدهاند.
- شرح کار و مرز مسئولیتها مشخص است.
- آخرین الحاقیهها دریافت شدهاند.
- برنامه زمانی پایه موجود است.
- نمایندگان مجاز طرفین معرفی شدهاند.
- وضعیت بیمهها مشخص است.
- مسئولیت تأمین آب و برق موقت تعیین شده است.
- مسئولیت حصارکشی مشخص است.
- مسئولیت نگهبانی مشخص است.
- مسئولیت تخریب و جمعآوری نخاله روشن است.
- مسئولیت جابهجایی تأسیسات تعیین شده است.
چکلیست مجوزها
- پروانه ساختمان معتبر است.
- نقشههای مصوب با پروانه تطبیق دارند.
- مجوز تخریب بررسی شده است.
- محدودیتهای گودبرداری مشخص است.
- مجوز اشغال معبر، در صورت نیاز، بررسی شده است.
- مجوز کار شبانه، در صورت نیاز، بررسی شده است.
- وضعیت قطع انشعابات مشخص است.
- الزامات مربوط به درختان و فضای سبز کنترل شدهاند.
- استعلام تأسیسات شهری انجام شده یا در برنامه قرار دارد.
چکلیست حدود و نقشهبرداری
- حدود اربعه کنترل شدهاند.
- ابعاد زمین با مدارک مقایسه شدهاند.
- عقبنشینی یا اصلاحی مشخص است.
- بر و کف کنترل شده است.
- بنچمارک اصلی معرفی شده است.
- بنچمارک پشتیبان پیشبینی شده است.
- مختصات و رقومها ثبت شدهاند.
- محورهای اصلی مشخص شدهاند.
- اختلاف نقشه معماری و سازه بررسی شده است.
- نقاط مبنا عکسبرداری شدهاند.
- مسئول حفاظت از نقاط مشخص شده است.
چکلیست وضعیت موجود
- عکس پانوراما از کارگاه تهیه شده است.
- تمام اضلاع عکاسی شدهاند.
- بناهای موجود ثبت شدهاند.
- چاهها و گودالها شناسایی شدهاند.
- مصالح باقیمانده ثبت شدهاند.
- تجهیزات موجود صورتبرداری شدهاند.
- درختان و عوارض طبیعی ثبت شدهاند.
- آبگرفتگی یا رطوبت بررسی شده است.
- مسیر آبهای سطحی مشخص شده است.
- ترکها و آسیبهای موجود ثبت شدهاند.
- پسماند یا مواد مشکوک شناسایی شدهاند.
چکلیست همجواری
- تعداد طبقات مجاوران ثبت شده است.
- وجود زیرزمین بررسی شده است.
- وضعیت دیوارهای مشترک ثبت شده است.
- ترکهای قابل مشاهده عکاسی شدهاند.
- ناودانها و مسیر آب کنترل شدهاند.
- بازشوهای مشرف به کارگاه مشخص شدهاند.
- تأسیسات عبوری همسایه بررسی شدهاند.
- محدودیت دسترسی به املاک مجاور ثبت شده است.
- نیاز به پایش یا ابزارگذاری بررسی شده است.
- نیاز به گزارش وضع موجود تعیین شده است.
چکلیست تأسیسات
- وضعیت برق موجود مشخص است.
- وضعیت گاز مشخص است.
- وضعیت آب مشخص است.
- محل فاضلاب مشخص است.
- کابلهای مخابراتی بررسی شدهاند.
- دریچهها و منهولها ثبت شدهاند.
- چاههای متروکه بررسی شدهاند.
- امکان قطع اضطراری انشعابات مشخص است.
- نقشه یا استعلام تأسیسات مدفون درخواست شده است.
چکلیست دسترسی و لجستیک
- عرض مسیر ورود اندازهگیری شده است.
- محدودیت ارتفاع بررسی شده است.
- شعاع گردش کامیون کنترل شده است.
- محل تخلیه مصالح تعیین شده است.
- مسیر حرکت ماشینآلات مشخص شده است.
- محل استقرار جرثقیل بررسی شده است.
- ورودی نفرات و خودروها تعیین شده است.
- محل نگهبانی مشخص شده است.
- مسیر خروج اضطراری بررسی شده است.
- محدودیت ساعات تردد ثبت شده است.
- نیاز به مجوز ترافیکی بررسی شده است.
چکلیست ایمنی و HSE
- ارزیابی اولیه ریسک انجام شده است.
- خطرهای فوری محصور شدهاند.
- چاهها و بازشوها حفاظت شدهاند.
- اجزای ناپایدار شناسایی شدهاند.
- ورود افراد غیرمجاز کنترل شده است.
- محل تابلوهای هشدار مشخص شده است.
- جعبه کمکهای اولیه پیشبینی شده است.
- خاموشکننده مناسب پیشبینی شده است.
- شمارههای اضطراری ثبت شدهاند.
- محل تجمع اضطراری تعیین شده است.
- مسئول ایمنی معرفی شده است.
- روش آموزش بدو ورود مشخص شده است.
- وضعیت برق موقت بررسی شده است.
- روشنایی اولیه تأمین شده است.
- تجهیزات حفاظت فردی مورد نیاز تعیین شدهاند.
چکلیست تجهیز کارگاه
- نقشه یا جانمایی اولیه تجهیز کارگاه تهیه شده است.
- محل دفتر کارگاه تعیین شده است.
- محل سرویس بهداشتی تعیین شده است.
- منبع آب مشخص است.
- روش دفع فاضلاب مشخص است.
- محل انبارها تعیین شده است.
- محل دپوی مصالح مشخص شده است.
- محل جمعآوری پسماند مشخص شده است.
- محل سوخت و مواد قابل اشتعال بررسی شده است.
- پارکینگ و محل توقف ماشینآلات تعیین شده است.
- تجهیز کارگاه با مراحل بعدی گودبرداری تداخل ندارد.
چکلیست صورتجلسه و مستندسازی
- تاریخ و ساعت بازدید ثبت شده است.
- مشخصات حاضران درج شده است.
- حدود تحویل دقیقاً مشخص شده است.
- بخشهای تحویلنشده درج شدهاند.
- نواقص و معارضها ثبت شدهاند.
- تصاویر شمارهگذاری شدهاند.
- کروکی پیوست شده است.
- فهرست مدارک تحویلی درج شده است.
- مسئول هر اقدام تعیین شده است.
- مهلت رفع نواقص مشخص شده است.
- محدودیت شروع فعالیتها نوشته شده است.
- تمام صفحات و پیوستها امضا شدهاند.
- نسخه نهایی برای همه طرفها ارسال شده است.
برنامه پیشنهادی روز اول تحویل کارگاه
مرحله اول: جلسه آغازین
در شروع روز، یک جلسه کوتاه برگزار و موارد زیر مشخص شود:
- هدف بازدید؛
- محدوده مورد تحویل؛
- افراد دارای اختیار امضا؛
- مدارک همراه؛
- برنامه حرکت در کارگاه؛
- موضوعات اختلافی شناختهشده؛
- روش ثبت تصاویر و اطلاعات.
مرحله دوم: بازدید پیرامونی
پیش از ورود به داخل زمین، محیط پیرامون بررسی شود:
- عرض معبر؛
- وضعیت ترافیک؛
- ساختمانهای مجاور؛
- تیرهای برق؛
- جدول و پیادهرو؛
- مسیر آب؛
- ورودیها؛
- محدودیتهای تخلیه مصالح.
مرحله سوم: برداشت وضعیت داخلی
در داخل کارگاه موارد زیر بررسی شوند:
- مرزها؛
- کف و اختلاف تراز؛
- بناهای موجود؛
- چاهها؛
- تأسیسات؛
- مصالح و تجهیزات باقیمانده؛
- خطرهای فوری؛
- محلهای احتمالی تجهیز کارگاه.
مرحله چهارم: کنترل نقشهبرداری
نقاط مبنا، حدود، بر و کف و محورهای اولیه بررسی و ثبت شوند. هر نقطه باید در نقشه یا کروکی قابل بازیابی باشد.
مرحله پنجم: مرور نواقص
قبل از امضا، تمام نواقص با صدای بلند مرور و در یکی از گروههای زیر طبقهبندی شوند:
- مانع کامل شروع کار؛
- مانع شروع بخشی از کار؛
- نیازمند بررسی فنی؛
- نیازمند تصمیم قراردادی؛
- خطر فوری ایمنی؛
- نقص قابل رفع در تجهیز کارگاه.
مرحله ششم: تنظیم و امضای صورتجلسه
صورتجلسه باید در همان روز یا در کوتاهترین زمان ممکن تکمیل شود. پیوستها، تصاویر و کروکیها بخشی از صورتجلسه هستند و باید دارای شماره مرجع باشند.
مرحله هفتم: صدور فهرست اقدامات
پس از جلسه، فهرستی شامل اقدام، مسئول، مهلت و وضعیت تهیه شود. برای نمونه:
| اقدام | مسئول | مهلت | اثر بر شروع کار |
|---|---|---|---|
| قطع رسمی انشعاب گاز | کارفرما | پیش از تخریب | مانع شروع تخریب |
| تأیید بنچمارک | نقشهبردار طرفین | پیش از پیادهسازی | مانع عملیات نقشهبرداری |
| تخلیه انبار ضلع غربی | کارفرما | طبق صورتجلسه | مانع تحویل آن بخش |
| نصب حصار ورودی | پیمانکار | پیش از ورود عمومی نیروها | الزام ایمنی |
| تهیه گزارش همجواری | تیم فنی | پیش از گودبرداری | پیشنیاز مدیریت ریسک |
اشتباهات رایج در تحویل کارگاه ساختمانی
امضای صورتجلسه بدون بازدید کامل
گاهی مدیر پروژه به دلیل محدودیت زمان، صورتجلسه آمادهشده را بدون بررسی کامل امضا میکند. چنین اقدامی میتواند به پذیرش شرایطی منجر شود که در آینده هزینهزا خواهند بود.
اعتماد به ابعاد نوشتهشده روی نقشه
نقشه باید با زمین تطبیق داده شود. اختلاف میان سند، نقشه مصوب، نقشه سازه و وضعیت موجود باید پیش از اجرا روشن شود.
شروع تخریب پیش از قطع تأسیسات
خاموش کردن یک کلید یا بستن شیر داخلی به معنای قطع ایمن انشعاب نیست. وضعیت تأسیسات باید توسط افراد و مراجع مسئول بررسی شود.
ثبت نکردن ترکهای همسایه
اگر ترکها و آسیبهای قبلی ثبت نشوند، بعداً تشخیص زمان ایجاد آنها دشوار خواهد بود. مستندسازی باید پیش از عملیات لرزهزا یا گودبرداری انجام شود.
تحویل گرفتن بنچمارک نامشخص
عبارت «تراز خیابان مبنا است» برای کنترل دقیق پروژه کافی نیست. نقطه، رقوم و روش بازیابی باید روشن باشند.
نادیده گرفتن محدودیت حمل
خرید یا اعزام ماشینآلات بدون بررسی عرض معبر، محدودیت ارتفاع و محل استقرار میتواند باعث توقف عملیات و افزایش هزینه شود.
جانمایی نامناسب کانکسها
استقرار دفتر یا انبار در محدوده گود آینده باعث جابهجایی مجدد، اتلاف هزینه و ایجاد خطر میشود.
استفاده از عکسهای فاقد نظم
تصاویر بدون تاریخ، شرح، جهت و شماره ممکن است در آینده ارزش مستنداتی محدودی داشته باشند.
ثبت نکردن بخشهای تحویلنشده
اگر بخشی از زمین در اختیار شخص ثالث یا پیمانکار قبلی است، باید با حدود دقیق در صورتجلسه مشخص شود.
آغاز عملیات پیش از تأیید نقشه اجرایی
موجود بودن نقشه به معنای مجاز بودن آن برای اجرا نیست. وضعیت بازنگری و تأیید باید کنترل شود.
تحویل مرحلهای کارگاه
گاهی امکان تحویل یکجای کل کارگاه وجود ندارد. در این حالت، تحویل باید مرحلهای و متناسب با برنامه زمانی انجام شود.
برای هر مرحله موارد زیر ثبت شوند:
- محدوده دقیق؛
- تاریخ تحویل؛
- فعالیتهای مجاز؛
- دسترسیهای قابل استفاده؛
- نقاط مبنای مربوط؛
- تأسیسات موجود؛
- محدودیتهای مشترک؛
- مسئولیت حفاظت؛
- برنامه تحویل مرحله بعد.
تحویل مرحلهای نباید با عبارت کلی «بخشی از کارگاه تحویل شد» ثبت شود. محدوده باید روی نقشه مشخص و امضا شود.
در شرایط عمومی پیمان نیز امکان تحویل تدریجی کارگاه پیشبینی شده است، مشروط بر اینکه ترتیب تحویل امکان انجام عملیات مطابق برنامه زمانی را فراهم کند.
تحویل کارگاه در پروژههای تخریب و بازسازی
در پروژههای تخریب، علاوه بر کنترلهای عمومی، موارد زیر اهمیت ویژه دارند:
- نوع و پایداری سازه موجود؛
- اتصال بنا به ساختمانهای مجاور؛
- دیوارهای مشترک؛
- وضعیت سقفها و راهپلهها؛
- مصالح خطرناک یا ناشناخته؛
- انشعابات فعال؛
- محل سقوط و جمعآوری نخاله؛
- روش حفاظت از عابران؛
- امکان استقرار ماشینآلات؛
- ترتیب تخریب؛
- وضعیت بهرهبرداران باقیمانده؛
- کنترل لرزش و گردوغبار.
تا زمانی که روش ایمن تخریب، وضعیت تأسیسات و حفاظت همسایگان تعیین نشده است، ورود گروه اجرایی برای تخریب عمومی نباید صرفاً بر مبنای تحویل کلید انجام شود.
تحویل کارگاه برای گودبرداری
در پروژههای دارای گود، کنترلهای زیر ضروریتر هستند:
- گزارش ژئوتکنیک؛
- عمق و هندسه گود؛
- تراز آب زیرزمینی؛
- نوع سازه نگهبان؛
- محل اعضای سازه نگهبان؛
- امکان ورود به ملک مجاور؛
- تأسیسات مدفون؛
- وضعیت پی ساختمانهای مجاور؛
- فضای استقرار ماشینآلات؛
- محل دپوی خاک؛
- مسیر خروج کامیون؛
- برنامه پایش تغییرشکل؛
- روش مدیریت آب؛
- مراحل پایدارسازی.
هرگونه اختلاف میان نقشه سازه نگهبان، حدود واقعی ملک و شرایط همجواری باید پیش از شروع گودبرداری تعیین تکلیف شود.
تحویل کارگاه در ساختمانهای در حال بهرهبرداری
در پروژههای بازسازی بیمارستان، کارخانه، اداره، مرکز تجاری یا ساختمان مسکونی فعال، تحویل کارگاه باید مرز میان محدوده ساخت و محدوده بهرهبرداری را دقیقاً مشخص کند.
موارد مهم عبارتاند از:
- ساعات مجاز کار؛
- مسیر ورود کارگران؛
- مسیر حمل مصالح؛
- جداسازی فیزیکی؛
- کنترل گردوغبار؛
- کنترل صدا؛
- برنامه قطع تأسیسات؛
- خروج اضطراری بهرهبرداران؛
- حفاظت حریق؛
- مسئول هماهنگی با بهرهبردار؛
- ممنوعیتهای عملیاتی؛
- برنامه تحویل روزانه فضاها.
وظایف عوامل مختلف در روز تحویل کارگاه
کارفرما
- معرفی نماینده مجاز؛
- ارائه اسناد و مدارک در تعهد خود؛
- تعیین محدوده قابل تحویل؛
- اعلام محدودیتها و معارضهای شناختهشده؛
- ارائه اطلاعات نقاط مبنا؛
- تعیین تکلیف بخشهای در اختیار اشخاص ثالث؛
- پیگیری مجوزها و تعهدات قراردادی خود.
پیمانکار یا مجری
- بازدید دقیق از محل؛
- تطبیق شرایط با اسناد؛
- ثبت مغایرتها؛
- بررسی امکان تجهیز و شروع کار؛
- شناسایی خطرهای اولیه؛
- حفاظت از محل پس از تحویل؛
- برنامهریزی برای تجهیز کارگاه؛
- جلوگیری از شروع فعالیتهای فاقد پیشنیاز.
مهندس مشاور یا ناظر
- حضور در حدود وظایف قراردادی و حرفهای؛
- کنترل نحوه ثبت وضعیت موجود؛
- بررسی مغایرتهای فنی؛
- اعلام نظر درباره نقشهها و نقاط مبنا؛
- ثبت موارد نیازمند اصلاح یا تصمیم؛
- پیگیری انطباق عملیات با مدارک معتبر.
نقشهبردار
- برداشت و کنترل حدود؛
- کنترل بنچمارک؛
- ثبت مختصات و رقومها؛
- بررسی محورها؛
- تهیه کروکی؛
- اعلام اختلافهای قابل اندازهگیری؛
- ایجاد نقاط پشتیبان.
مسئول HSE
- شناسایی خطرهای فوری؛
- ارزیابی اولیه ریسک؛
- تعیین اقدامات کنترلی؛
- بررسی مسیرهای اضطراری؛
- برنامهریزی حصار و علائم؛
- بررسی نیازهای آموزشی و تجهیزات حفاظت فردی؛
- کنترل شرایط پیش از ورود عمومی نیروها.
اقدامات ضروری در هفته اول پس از تحویل
روز اول پایان کار نیست. در هفته نخست باید اطلاعات اولیه به برنامه اجرایی تبدیل شوند.
اولویتهای هفته اول
- نهایی کردن صورتجلسه و پیوستها؛
- رفع خطرهای فوری؛
- تثبیت و حفاظت نقاط نقشهبرداری؛
- تکمیل برداشت وضع موجود؛
- تهیه گزارش همجواری؛
- اخذ یا کنترل مجوزهای باقیمانده؛
- تهیه نقشه تجهیز کارگاه؛
- راهاندازی برق، آب و تسهیلات موقت؛
- نصب حصار و کنترل دسترسی؛
- راهاندازی دفتر فنی و نظام مکاتبات؛
- کنترل آخرین بازنگری نقشهها؛
- تهیه برنامه کوتاهمدت اجرای کار؛
- تکمیل برنامه HSE و واکنش اضطراری؛
- شناسایی تأمینکنندگان و آزمایشگاهها؛
- برگزاری جلسه شروع پروژه.
جلسه شروع پروژه
در جلسه شروع پروژه بهتر است موارد زیر مرور شوند:
- ساختار ارتباطات؛
- نحوه صدور دستورکار؛
- روش بررسی نقشهها؛
- مسیر تأیید مصالح؛
- روش درخواست بازرسی؛
- قالب گزارش روزانه؛
- برنامه جلسات؛
- برنامه کوتاهمدت؛
- محدودیتهای کارگاه؛
- مسئولیت رفع نواقص روز تحویل؛
- شاخصهای ایمنی و کیفیت؛
- نحوه ثبت تغییرات.
جمعبندی
تحویل کارگاه ساختمانی یک اقدام تشریفاتی یا صرفاً قراردادی نیست. این مرحله، آغاز رسمی مدیریت ریسک، کنترل کیفیت، برنامهریزی اجرایی و مستندسازی پروژه است.
در روز اول باید پیش از هر تصمیم اجرایی، پنج محور اصلی بررسی شوند:
- مدارک و مجوزها: قرارداد، پروانه، نقشهها، گزارشهای فنی و مسئولیتها؛
- وضعیت فیزیکی: حدود ملک، ترازها، بناهای موجود، تأسیسات و دسترسیها؛
- همجواری: وضعیت ساختمانهای مجاور، دیوارهای مشترک و خطرهای احتمالی؛
- ایمنی و محیط زیست: خطرهای فوری، حصار، برق موقت، شرایط اضطراری و مدیریت پسماند؛
- مستندسازی: صورتجلسه، تصاویر، کروکی، فهرست نواقص، مسئول اقدامات و مهلتها.
اصل مهم این است که هیچ مورد مبهمی با جملههای کلی پوشانده نشود. هر بخش تحویلنشده، هر نقطه مبنای نامشخص، هر انشعاب فعال و هر محدودیت اجرایی باید بهصورت صریح در صورتجلسه درج شود.
یک روز صرفشده برای تحویل دقیق کارگاه، میتواند از هفتهها توقف، اختلاف، دوبارهکاری و هزینههای پیشبینینشده در ادامه پروژه جلوگیری کند.
پرسشهای متداول درباره تحویل کارگاه ساختمانی
تحویل کارگاه ساختمانی چیست؟
تحویل کارگاه فرایندی رسمی است که طی آن محل اجرای پروژه با حدود، وضعیت موجود، دسترسیها، نقاط مبنا، تأسیسات و محدودیتهای شناختهشده، از سوی کارفرما در اختیار پیمانکار یا مجری قرار میگیرد و نتیجه در صورتجلسه ثبت میشود.
در روز اول تحویل کارگاه چه مواردی باید کنترل شوند؟
مدارک قرارداد، پروانه و نقشهها، حدود زمین، بر و کف، بنچمارک، تأسیسات، ساختمانهای مجاور، مسیر دسترسی، خطرهای ایمنی، امکانات تجهیز کارگاه و بخشهای تحویلنشده باید بررسی شوند.
چه کسی صورتجلسه تحویل کارگاه را امضا میکند؟
نمایندگان مجاز کارفرما و پیمانکار باید آن را امضا کنند. بسته به ساختار پروژه، نماینده مشاور، ناظر، مدیر پروژه یا سایر عوامل مرتبط نیز میتوانند در تنظیم و امضای صورتجلسه حضور داشته باشند.
آیا تحویل شفاهی کارگاه معتبر است؟
تحویل شفاهی از نظر مدیریت فنی و مستندسازی قابل اتکا نیست. محدوده، تاریخ، وضعیت موجود، نواقص و مسئولیتها باید در یک صورتجلسه مکتوب و دارای پیوست ثبت شوند.
آیا پیمانکار باید صورتجلسه را بدون قید و شرط امضا کند؟
خیر. هر مانع، نقص، بخش تحویلنشده یا ابهام فنی باید پیش از امضا در صورتجلسه درج شود. امضای بدون توضیح میتواند زمینه اختلافهای بعدی را فراهم کند.
اگر بخشی از کارگاه قابل تحویل نباشد چه باید کرد؟
تحویل باید بهصورت مرحلهای ثبت شود. محدوده تحویلشده و تحویلنشده روی نقشه یا کروکی مشخص و اثر آن بر برنامه اجرای پروژه نیز مکتوب شود.
بنچمارک کارگاه چیست؟
بنچمارک نقطهای ثابت با رقوم ارتفاعی معلوم است که برای کنترل ترازهای پروژه استفاده میشود. محل، رقوم، مختصات، عکس و روش حفاظت از آن باید ثبت شود.
آیا دیوار موجود میتواند مرز زمین در نظر گرفته شود؟
خیر، مگر آنکه با اسناد معتبر و برداشت نقشهبرداری تطبیق داده شده باشد. دیوار موجود ممکن است داخل یا خارج مرز ثبتی قرار گرفته یا دیوار مشترک باشد.
چرا باید از ساختمانهای مجاور عکس تهیه شود؟
برای ثبت وضعیت اولیه، شناسایی خطرهای اجرایی و مستندسازی ترکها یا آسیبهای موجود پیش از تخریب، گودبرداری یا فعالیتهای لرزهزا.
آیا میتوان بلافاصله پس از تحویل کارگاه تخریب را شروع کرد؟
شروع تخریب باید پس از کنترل مجوزها، قطع ایمن تأسیسات، بررسی روش تخریب، حفاظت همسایگان، کنترل مسیر نخاله و رفع خطرهای فوری انجام شود. تحویل کارگاه بهتنهایی مجوز شروع تمام فعالیتها نیست.
صورتجلسه تحویل کارگاه باید چه پیوستهایی داشته باشد؟
کروکی محدوده، نقشه نقاط مبنا، تصاویر وضعیت موجود، فهرست مدارک تحویلی، جدول نواقص، فهرست بخشهای تحویلنشده و برنامه اقدامات اصلاحی از مهمترین پیوستها هستند.
تفاوت تحویل کارگاه و تجهیز کارگاه چیست؟
تحویل کارگاه، واگذاری رسمی محل اجرای پروژه است؛ اما تجهیز کارگاه شامل ایجاد امکانات موقت مورد نیاز برای اجرای پروژه، مانند دفتر، انبار، حصار، برق موقت، آب، نگهبانی و مسیرهای داخلی است.
اگر بنچمارک پس از تحویل تخریب شود چه اتفاقی میافتد؟
ممکن است کنترل ترازهای پروژه با مشکل مواجه شود. به همین دلیل باید نقطه اصلی حفاظت و یک یا چند نقطه پشتیبان در محل امن ایجاد و ثبت شوند.
وضعیت انشعابات در صورتجلسه چگونه نوشته شود؟
نوع انشعاب، محل، فعال یا غیرفعال بودن، مسئول قطع، تاریخ مورد انتظار و محدودیت شروع عملیات باید بهصورت دقیق درج شود. عبارت «انشعابات بررسی شد» کافی نیست.
چه زمانی تحویل کارگاه کامل محسوب میشود؟
زمانی که محدوده مورد نیاز پروژه بدون مانع در اختیار پیمانکار قرار گرفته، امکان دسترسی و انجام فعالیتهای برنامهریزیشده وجود داشته و اطلاعات و نقاط ضروری برای شروع کار نیز تحویل شده باشند. وضعیت دقیق باید بر اساس قرارداد و شرایط واقعی پروژه ارزیابی شود.
برای دانلود جزوهها، آموزشهای اجرایی و منابع تخصصی بیشتر در حوزه مهندسی عمران، وارد سایت سیویل اجرا مرجع آموزش مهندسی عمران شوید.
همچنین برای دریافت سریع جدیدترین فایلها و آموزشها، در کانال مهندسین عمران عضو شوید.
