محاسبه وزن فولاد مصرفی در ETABS | گام‌به‌گام برای مهندسان سازه (با تصویر)

محاسبه وزن فولاد مصرفی در ETABS یکی از حیاتی‌ترین مهارت‌ها برای مهندسان دفتر فنی و طراحان سازه است تا بتوانند برآورد دقیقی از هزینه‌های آهن‌آلات پروژه به کارفرما ارائه دهند. در بسیاری از جلسات دفاع از طرح، اولین سوالی که پرسیده می‌شود، میزان وزن آهن مصرفی در هر متر مربع است. در این مقاله، روش سریع و حرفه‌ای استخراج این عدد را از قلب نرم‌افزار بررسی می‌کنیم.

چرا محاسبه وزن فولاد از ETABS مهم است؟

1. برآورد سریع هزینه‌ها: فولاد یکی از گران‌ترین مصالح در ساخت‌وساز است. دانستن وزن تقریبی آن به شما کمک می‌کند برآورد مالی اولیه و قابل‌اعتمادی داشته باشید.
2. کنترل طراحی: با بررسی وزن فولاد به ازای هر متر مربع، می‌توانید طراحی سازه خود را بهینه کنید و از مصرف بی‌رویه مصالح جلوگیری نمایید.
3. پاسخگویی به کارفرما: آماده بودن برای پاسخ به سوالات کارفرما درباره حجم مصالح مصرفی، نشان‌دهنده تسلط و حرفه‌ای بودن شماست.

 گام‌به‌گام: استخراج وزن فولاد مصرفی از ETABS

برای به دست آوردن وزن فولاد مصرفی، کافیست مراحل زیر را دنبال کنید:

1. مدل‌سازی و تحلیل نهایی: ابتدا مطمئن شوید که مدل سازه شما به طور کامل در ETABS مدل شده و تحلیل (Run Analysis) آن با موفقیت انجام شده است.

2. رفتن به بخش نمایش نتایج: از منوی بالای نرم‌افزار، به مسیر زیر بروید:

Display > Show Tables

3. انتخاب جدول “Material List by Story”:

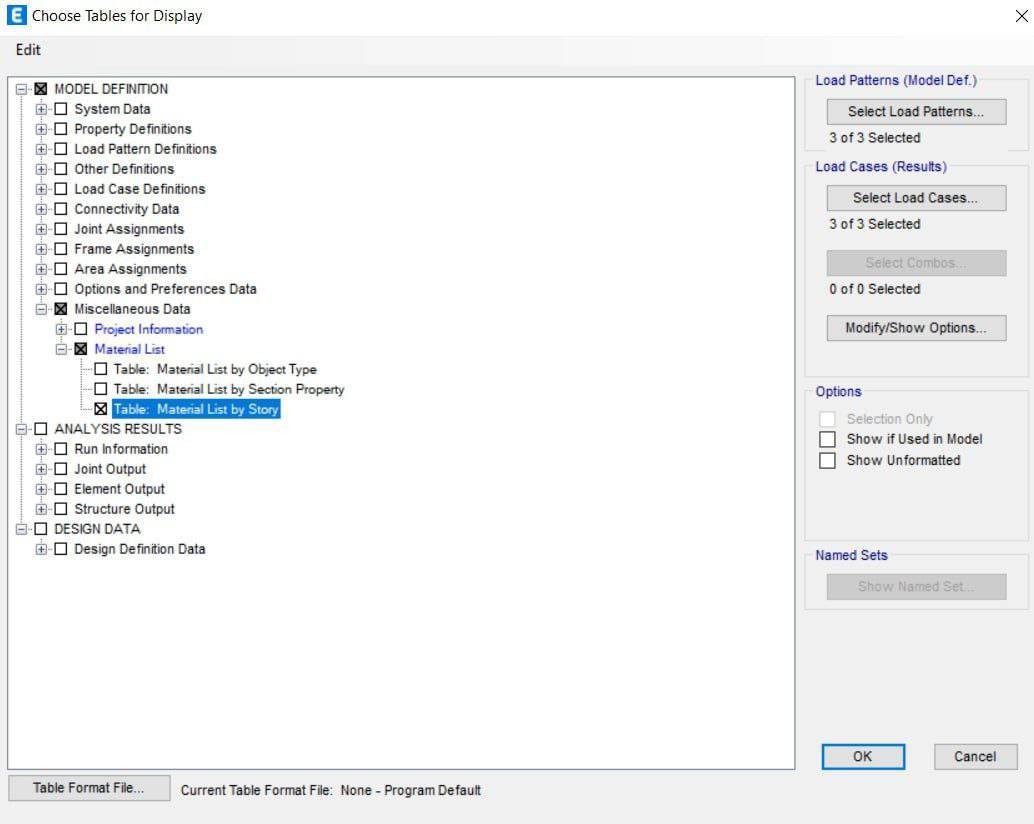

در پنجره‌ای که باز می‌شود (تصویر زیر)، شما لیستی از جداول مختلف را مشاهده خواهید کرد. برای دسترسی به وزن فولاد مصرفی به ازای هر طبقه، باید گزینه “Material List by Story” را فعال کنید. این گزینه در مسیر زیر قرار دارد:

MODEL DEFINITION > Miscellaneous Data > Material List > Table: Material List by Story

همانطور که در تصویر می‌بینید، کافیست تیک کنار این گزینه را بزنید.
