۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی که هر مهندس اجرا باید بداند

۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی فقط مجموعه‌ای از اعداد برای حفظ کردن نیستند. در پروژه واقعی، چند میلی‌متر خطا در مبنای مختصات، انتقال تراز یا پیاده‌سازی یک محور می‌تواند در طبقات بعدی به اختلاف قابل‌توجهی در موقعیت ستون، لبه دال، نمای ساختمان، شفت آسانسور یا محل نصب تجهیزات تبدیل شود.

مشکل اصلی این است که در نقشه‌برداری کارگاهی چیزی به نام «یک تلرانس ثابت برای همه پروژه‌ها» وجود ندارد. دقت لازم برای خاک‌برداری با دقت موردنیاز نصب صفحه‌ستون یکسان نیست؛ همان‌طور که کنترل موقعیت یک جدول خیابان با کنترل شفت آسانسور یا یک سازه صنعتی دقیق قابل مقایسه نیست.

استاندارد ISO 4463-1 اساساً موضوع پیاده‌سازی ساختمان، شبکه‌های مبنا، انتقال خطوط مرجع به طبقات، نقاط موقعیت و ترازیابی را پوشش می‌دهد و برای مراحل مختلف اندازه‌گیری و Setting Out به مفهوم انحراف مجاز می‌پردازد. این استاندارد در سال 2023 مجدداً تأیید شده و همچنان در وضعیت Published قرار دارد.

بنابراین اعدادی که در این مقاله بررسی می‌شوند باید به‌عنوان اعداد مرجع مهندسی و نمونه‌های استاندارد برای درک مرتبه دقت دیده شوند، نه اینکه بدون بررسی اسناد پروژه مستقیماً به همه ساختمان‌ها تعمیم داده شوند.

در پروژه واقعی، ترتیب اعتبار معمولاً باید از مشخصات فنی خصوصی، نقشه‌های مصوب، الزامات قرارداد، دستور کار دستگاه نظارت و استانداردهای مرجع پروژه تعیین شود. ACI نیز در بحث تلرانس‌ها تأکید می‌کند که مقدار تلرانس باید با نیاز طراحی و پروژه متناسب باشد و سخت‌گیری بیش از حد یا تلرانس بیش از حد باز، هر دو می‌توانند مسئله‌ساز باشند.

در ادامه، سیویل اجرا این موضوع را از دید مهندس کارگاه بررسی می‌کند: عدد چه معنایی دارد، کجا استفاده می‌شود، چگونه کنترل می‌شود و چه اشتباهاتی ممکن است باعث شود عددی ظاهراً درست، نتیجه‌ای اشتباه ایجاد کند.

فهرست مطالب

1. تفاوت دقت، صحت و تلرانس در نقشه‌برداری
2. جدول سریع ۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی
3. دقت نسبی 1:10,000 برای کنترل افقی کارگاهی
4. دقت نسبی 1:20,000 برای کنترل افقی سازه‌های حساس‌تر
5. خطای بست ارتفاعی 12√K میلی‌متر
6. خطای بست ارتفاعی 8√K میلی‌متر
7. تلرانس حدود 30 میلی‌متر در Slope Staking
8. دقت ارتفاعی حدود 9 میلی‌متر برای برداشت روسازی
9. مقدار 1 اینچ یا حدود 25 میلی‌متر در کنترل موقعیت برخی اجزای بتنی
10. ارتباط دقت دستگاه با تلرانس اجرایی
11. روش کنترل محور و تراز در کارگاه
12. خطاهای رایج نقشه‌برداری
13. چک‌لیست کنترل نقشه‌برداری قبل از اجرا
14. جمع‌بندی
15. پرسش‌های متداول

قبل از بررسی تلرانس نقشه‌برداری، تفاوت Accuracy و Precision را بدانید

یکی از رایج‌ترین اشتباهات در کارگاه این است که عددی که توتال استیشن نمایش می‌دهد با «صحت واقعی» اندازه‌گیری یکی در نظر گرفته شود.

Precision یا دقت تکرارپذیری چیست؟

Precision نشان می‌دهد اندازه‌گیری‌های تکراری تا چه حد به یکدیگر نزدیک هستند.

ممکن است پنج بار یک نقطه را برداشت کنید و نتایج فقط 2 میلی‌متر با هم اختلاف داشته باشند. این وضعیت نشان‌دهنده تکرارپذیری خوب است، اما هنوز تضمین نمی‌کند مختصات نقطه نسبت به مبنای واقعی پروژه صحیح باشد.

Accuracy یا صحت چیست؟

Accuracy نشان می‌دهد نتیجه اندازه‌گیری چقدر به مقدار صحیح یا مرجع قابل قبول نزدیک است.

ممکن است دستگاه بسیار تکرارپذیر باشد اما به علت اشتباه در مختصات ایستگاه، ارتفاع منشور، Prism Constant یا Benchmark، همه نقاط با یک خطای سیستماتیک جابه‌جا شده باشند.

WSDOT نیز در دستورالعمل نقشه‌برداری خود بین Precision و Accuracy تفاوت قائل شده و تصریح می‌کند که یک برداشت می‌تواند Precision بالا ولی Accuracy نامناسب داشته باشد؛ برای مثال زمانی که دستگاه تنظیم صحیحی ندارد.

تلرانس چیست؟

تلرانس محدوده‌ای است که اختلاف اجرا با موقعیت یا مقدار طراحی در آن قابل قبول تلقی می‌شود.

تلرانس یک عضو ساختمانی الزاماً برابر با دقت دستگاه نیست. اگر برای یک جزء اجرایی تلرانس 10 میلی‌متر تعیین شده باشد، منطقی نیست فرآیند اندازه‌گیری خود دارای عدم‌قطعیتی نزدیک به همان 10 میلی‌متر باشد.

به همین دلیل مهندس باید بین سه موضوع تفکیک ایجاد کند:

• دقت و صحت شبکه مبنا
• توان واقعی سیستم اندازه‌گیری
• تلرانس نهایی عضو اجراشده

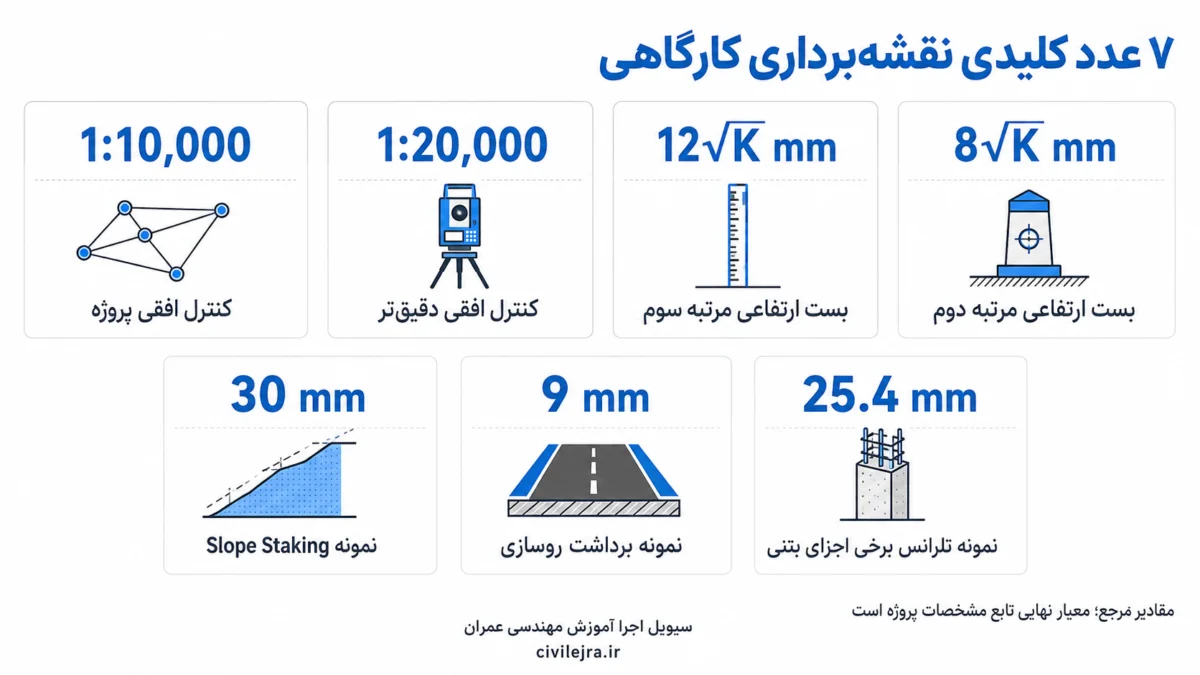

جدول ۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی

هشدار: این جدول یک «تلرانس واحد برای همه ساختمان‌های ایران» نیست. تعدادی از اعداد، حدود مشخص یک مرجع سازمانی مانند WSDOT یا ACI هستند و هدف از آوردن آن‌ها، نشان دادن مرتبه دقت و نحوه تصمیم‌گیری مهندسی است. مشخصات پروژه همیشه باید کنترل شود.

۱. تلرانس نقشه‌برداری افقی 1:10,000؛ عددی مهم برای کنترل شبکه کارگاهی

در طبقه‌بندی WSDOT، کنترل افقی مرتبه سوم با نسبت 1:10,000 معرفی شده و از کاربردهای آن Project Control و Construction Staking است.

به زبان ساده، نسبت 1:10,000 یعنی مرتبه خطای نسبی مورد قبول در یک کنترل افقی در حدود یک واحد خطا به ازای ده هزار واحد طول است.

برای مثال اگر طول یک پیمایش کنترل‌شده 250 متر باشد:

250 / 10,000 = 0.025 m = 25 mm

این محاسبه صرفاً برای فهم مفهوم خطای نسبی است. روش واقعی پذیرش پیمایش باید مطابق استاندارد و رویه پروژه انجام شود و نباید این نسبت را بدون توجه به نوع شبکه، هندسه و روش تعدیل به یک «تلرانس نقطه» تبدیل کرد.

این عدد کجا برای مهندس اجرا مهم می‌شود؟

فرض کنید شبکه کارگاه با خطای زیادی ایجاد شده اما خود مهندس هنگام پیاده‌سازی ستون‌ها با توتال استیشن بسیار دقیق کار می‌کند.

دستگاه ممکن است هر ستون را نسبت به همان شبکه اشتباه با دقت میلی‌متری پیاده کند. نتیجه این است که همه نقاط نسبت به یک مبنای اشتباه، دقیق هستند.

به همین علت کنترل شبکه اصلی قبل از شروع پیاده‌سازی بسیار مهم‌تر از گرفتن چند Shot اضافه روی یک ستون است.

خطای رایج

یکی از بدترین روش‌ها این است که یک نقطه کنترل بدون Check مستقل ایجاد شود و ماه‌ها تمام عملیات کارگاه به همان نقطه وابسته بماند.

در پروژه‌های حساس، شبکه باید دارای افزونگی باشد تا از مسیر یا ایستگاه دیگری قابل کنترل باشد.

۲. نسبت 1:20,000 برای کنترل افقی دقیق‌تر سازه

در همان طبقه‌بندی WSDOT، مرتبه دوم افقی با استاندارد 1:20,000 معرفی شده است. همچنین دستورالعمل Structure Layout این سازمان برای کنترل افقی سازه، استفاده از رویه‌های Second Order را مطرح می‌کند.

این مقدار دو برابر سخت‌گیرانه‌تر از نسبت 1:10,000 است.

مثال ساده

اگر طول کنترل 120 متر باشد:

120 / 20,000 = 0.006 m = 6 mm

باز هم این عدد نباید مستقیماً به‌عنوان «خطای مجاز ستون 6 میلی‌متر» تفسیر شود. این نسبت مربوط به کیفیت کنترل افقی است، نه الزاماً تلرانس نهایی عضو سازه‌ای.

چرا شبکه سازه باید دقیق‌تر باشد؟

فرض کنید محل فونداسیون، پایه، ستون یا المان سازه‌ای براساس شبکه‌ای کم‌دقت پیاده شود. بعد از بتن‌ریزی اصلاح آن بسیار دشوارتر از جابه‌جایی یک میخ یا نشانه نقشه‌برداری است.

WSDOT برای Structure Layout تأکید می‌کند که نقاط کنترل باید در موقعیت‌هایی قرار بگیرند که نقاط سازه از حداقل دو نقطه کنترل قابل تعیین باشند و کنترل‌ها در طول ساخت حفظ شوند. همچنین Layout سازه باید به‌صورت مستقل بررسی شود.

نکته اجرایی

دقیق‌ترین توتال استیشن هم جای شبکه کنترل مناسب را نمی‌گیرد.

ترتیب صحیح معمولاً این است:

شبکه مطمئن → ایستگاه مطمئن → Backsight مطمئن → تنظیم صحیح دستگاه → پیاده‌سازی → کنترل مستقل.

نه اینکه ابتدا نقطه اجرا شود و بعد برای توجیه نتیجه به عدد نمایش داده‌شده دستگاه اعتماد کنیم.

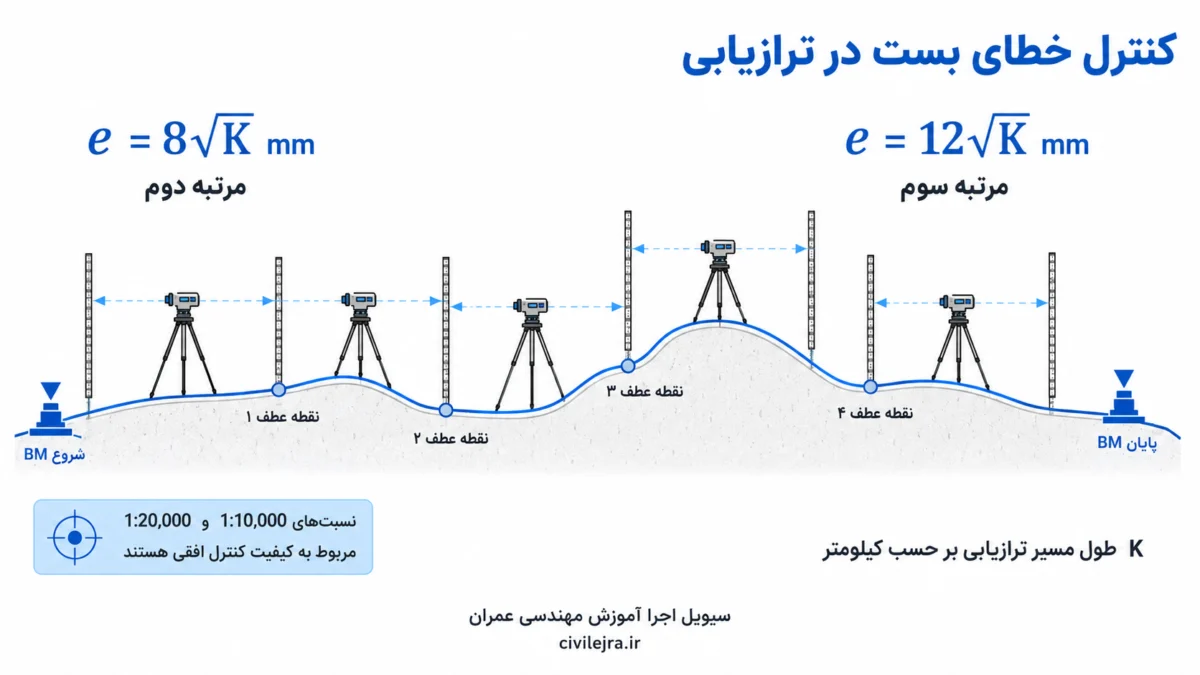

۳. خطای مجاز ترازیابی 12√K میلی‌متر؛ عدد مهم برای کنترل تراز کارگاه

یکی از مهم‌ترین تلرانس‌های نقشه‌برداری کارگاهی مربوط به حلقه ترازیابی است.

در طبقه‌بندی WSDOT، برای کنترل قائم مرتبه سوم که از کاربردهای آن Construction Staking و Project Control است، حداکثر Misclosure با رابطه زیر بیان شده است:

e = 12√K mm

که در آن:

• e خطای بست مجاز بر حسب میلی‌متر است.
• K طول مسیر ترازیابی بر حسب کیلومتر است.

مثال برای مسیر 500 متری

K = 0.5 km

بنابراین:

e = 12√0.5 ≈ 8.5 mm

یعنی برای این استاندارد مشخص، اختلاف بست باید در محدوده تعیین‌شده قرار گیرد.

چرا خطای بست ارتفاعی بسیار مهم است؟

خطای ارتفاعی برخلاف بعضی خطاهای افقی ممکن است در ابتدای کار دیده نشود.

برای مثال Benchmark اشتباهی می‌تواند باعث شود:

• کف فونداسیون در تراز نادرست اجرا شود.
• صفحه‌ستون‌ها اختلاف ارتفاع داشته باشند.
• کف طبقات از تراز موردنظر منحرف شود.
• رمپ پارکینگ شیب اشتباه بگیرد.
• لوله‌های ثقلی یا کانال‌ها دچار مشکل شوند.
• در محل اتصال اجزای معماری و سازه‌ای اختلاف ایجاد شود.

یک اشتباه بسیار رایج در کارگاه

انتقال ارتفاع از یک Benchmark به TBM جدید بدون بستن مسیر روی یک Benchmark معتبر دیگر.

این روش ممکن است سریع باشد، اما خطا یا اشتباه عددی را آشکار نمی‌کند.

در عملیات مهم، «رسیدن به نقطه» پایان کار نیست؛ بستن مسیر و کنترل نتیجه بخشی از خود اندازه‌گیری است.

۴. خطای بست 8√K میلی‌متر؛ برای کنترل ارتفاعی دقیق‌تر

برای کنترل قائم مرتبه دوم، WSDOT مقدار:

e = 8√K mm

را معرفی می‌کند. در دستورالعمل Structure Layout نیز برای سازه‌های Major استفاده از کنترل قائم Second Order و برای سازه‌های Minor استفاده از Third Order ذکر شده است.

مثال برای مسیر 500 متری

e = 8√0.5 ≈ 5.7 mm

بنابراین همان مسیر 500 متری که در مرتبه سوم حدود 8.5 میلی‌متر ظرفیت Misclosure داشت، در این سطح دقیق‌تر حدود 5.7 میلی‌متر خواهد داشت.

مفهوم مهم برای مهندس اجرا

هرچه یک جزء به عملکرد سازه، نصب تجهیزات، اتصالات یا هماهنگی چند رشته وابستگی بیشتری داشته باشد، باید دقت شبکه مبنای آن نیز متناسب انتخاب شود.

نمی‌توان ابتدا از یک Benchmark با کنترل ضعیف استفاده کرد و سپس با یک نیوو دقیق انتظار داشت نتیجه نهایی تبدیل به شبکه دقیق شود.

کنترل TBM در پروژه‌های چندماهه

TBM یک عدد ابدی نیست.

نشانه ارتفاعی ممکن است به دلایل زیر تغییر کند:

• نشست زمین
• خاک‌برداری مجاور
• عبور ماشین‌آلات
• ضربه
• عملیات بتن‌ریزی
• تغییر شکل سازه
• تخریب یا جابه‌جایی فیزیکی نشانه

در دستورالعمل WSDOT برای سازه‌ها نیز توصیه شده Benchmark کنترلی خارج از محدوده تأثیر احتمالی نشست قرار گیرد و TBMهای نزدیک سازه نسبت به آن کنترل شوند.

بنابراین درج یک Elevation روی دیوار کارگاه به معنای معتبر بودن همیشگی آن نیست.

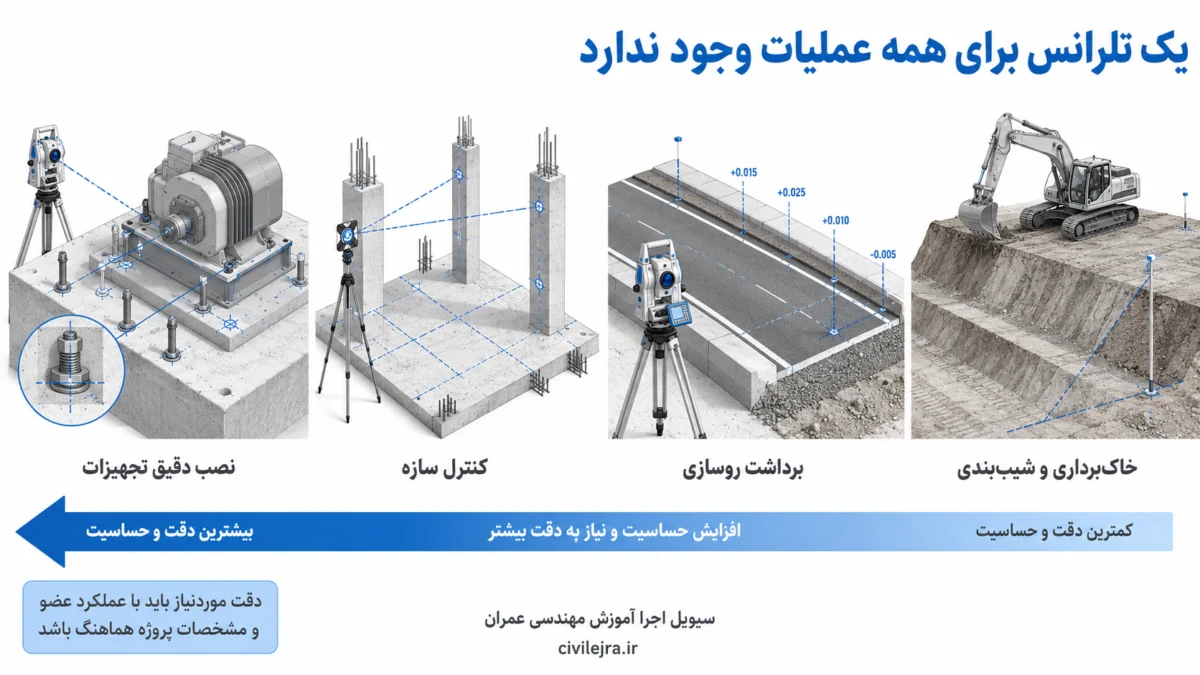

۵. تلرانس حدود 30 میلی‌متر در Slope Staking؛ وقتی دقت موردنیاز با نوع کار تغییر می‌کند

در فصل Construction Survey Procedures از WSDOT، برای Slope Staking مقدار 0.10 ft در افق و ارتفاع ذکر شده است. این مقدار تقریباً برابر 30.5 میلی‌متر است.

این مثال نکته بسیار مهمی برای درک تلرانس نقشه‌برداری دارد:

هر عملیات کارگاهی به دقت چند میلی‌متری نیاز ندارد.

در تعیین Catch Point عملیات خاکی، شرایط زمین، شیب و ماهیت عملیات اجازه تلرانسی متفاوت از نصب تجهیزات دقیق یا کنترل ستون می‌دهد.

چرا نباید همه چیز را با یک تلرانس کنترل کرد؟

فرض کنید برای Slope Stake عملیات خاکی، دقت 2 میلی‌متری مطالبه شود. هزینه و زمان اندازه‌گیری افزایش می‌یابد بدون آنکه الزاماً ارزش اجرایی ایجاد کند.

در مقابل اگر همان دقت حدود 30 میلی‌متر برای یک قطعه فلزی حساس یا شفت آسانسور استفاده شود، ممکن است نتیجه غیرقابل قبول باشد.

اصل مهندسی این است:

Accuracy باید متناسب با Function باشد.

ACI نیز در فلسفه تلرانس‌های ساختمانی بیان می‌کند که تلرانس باید بر اساس نیاز واقعی انتخاب شود و افزایش دقت اجرایی معمولاً هزینه ساخت را افزایش می‌دهد.

کاربرد این نکته در پروژه

قبل از شروع هر Survey Request باید مشخص شود نقطه برای چه کاری برداشت می‌شود:

• خاک‌برداری؟
• صورت‌وضعیت؟
• ستون؟
• نما؟
• As-Built؟
• صفحه‌ستون؟
• تجهیزات؟
• کف‌سازی؟
• پایش تغییر شکل؟

بدون پاسخ به این سؤال، عبارت «با توتال بزن که دقیق باشد» تعریف مهندسی کاملی نیست.

۶. دقت ارتفاعی حدود 9 میلی‌متر برای برداشت روسازی

در دستورالعمل WSDOT برای Pavement Elevation Surveys، Accuracy Standard داده‌های روسازی به‌صورت حدود ±0.05 ft افقی و ±0.03 ft قائم بیان شده است. مقدار 0.03 ft تقریباً معادل 9 میلی‌متر است.

این عدد برای مهندسان راه و محوطه‌سازی قابل توجه است، زیرا در برداشت سطوح نهایی، اختلاف چند میلی‌متری می‌تواند روی تحلیل شیب، پروفیل یا ضخامت لایه‌ها اثر بگذارد.

تفاوت برداشت توپوگرافی با کنترل اجرایی

یک اشتباه متداول این است که Accuracy یک برداشت توپوگرافی با تلرانس اجرای سازه اشتباه گرفته شود.

هدف برداشت ممکن است تولید DTM باشد، در حالی که هدف Setting Out تعیین نقطه‌ای است که قرار است یک عضو دقیقاً در آن ساخته شود.

این دو الزام یکسان ندارند.

کنترل شیب با یک نقطه انجام نمی‌شود

برای ارزیابی شیب کف، رمپ یا روسازی تنها ارتفاع یک نقطه کافی نیست. باید اختلاف ارتفاع نسبت به فاصله افقی کنترل شود.

به‌عنوان مثال یک خطای کوچک ارتفاعی در فاصله بسیار کوتاه می‌تواند درصد شیب محاسبه‌شده را به شکل محسوسی تغییر دهد.

بنابراین برای سطوح شیب‌دار بهتر است علاوه بر Spot Levelها، پروفیل طولی یا Cross Section نیز بررسی شود.

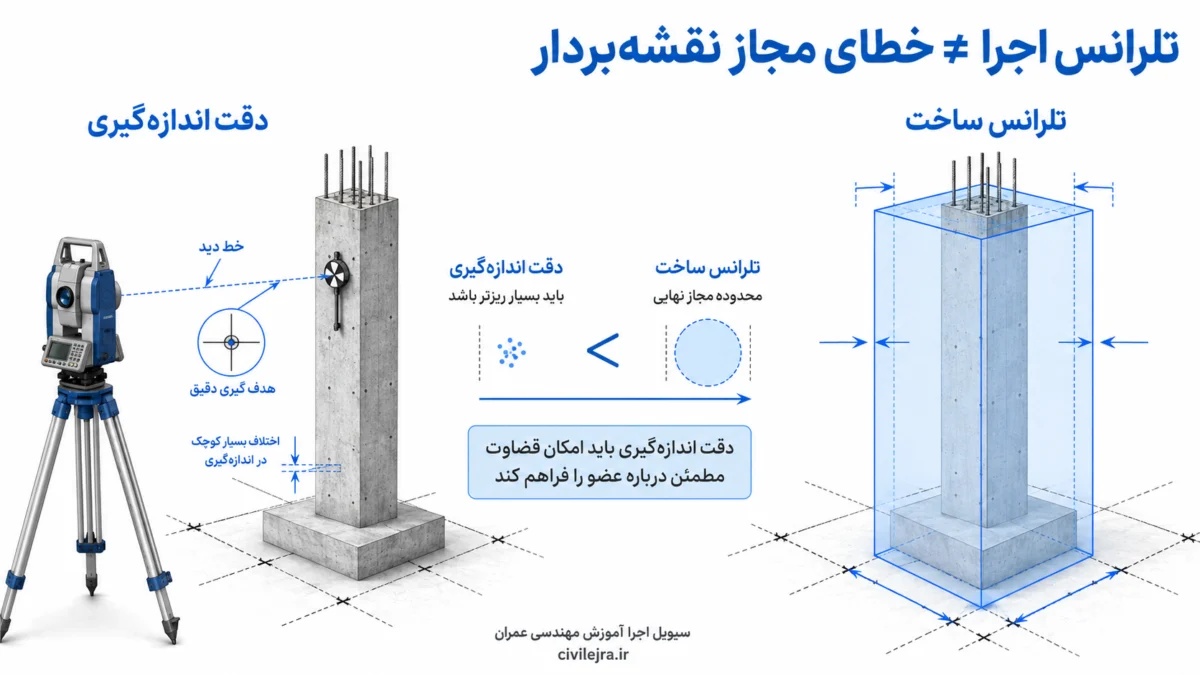

۷. حدود 25 میلی‌متر؛ یک مثال مهم از تلرانس موقعیت اجزای بتنی در ACI

ACI 117 یکی از منابع شناخته‌شده برای تلرانس‌های ساخت بتن است. در یک پاسخ فنی منتشرشده توسط ACI درباره ACI 117-10(15)، به تلرانس 1 in برای انحراف افقی موقعیت Edge of Slab و Column Location اشاره شده است. یک اینچ برابر 25.4 میلی‌متر است.

اما این عدد باید بسیار دقیق تفسیر شود.

25 میلی‌متر به معنی «خطای مجاز نقشه‌بردار» نیست

این شاید مهم‌ترین نکته مقاله باشد.

اگر استاندارد ساخت برای یک عضو اجازه انحرافی مشخص بدهد، به این معنا نیست که نقشه‌بردار می‌تواند با همان میزان عدم‌قطعیت نقطه را پیاده کند.

تلرانس نهایی عضو شامل مجموعه‌ای از عوامل است:

• خطای شبکه کنترل
• خطای استقرار دستگاه
• خطای Centering
• خطای Backsight
• دقت فاصله و زاویه
• خطای منشور و ژالون
• خطای پیاده‌سازی
• جابه‌جایی قالب
• تغییر شکل قالب
• اجرای بتن
• تغییرات حرارتی
• خطای کنترل As-Built

بنابراین Measurement Uncertainty باید به اندازه‌ای باشد که امکان قضاوت مطمئن درباره وضعیت عضو را فراهم کند.

نمونه دیگری از ACI؛ تراز دال

ACI در پاسخ فنی مربوط به دال‌های معلق Shored، با استناد به ACI 117 برای تراز کلی دال محدوده ±3/4 in یا ±19 mm را مطرح می‌کند. همان منبع توضیح می‌دهد که تلرانس کلی ارتفاع با الزامات موضعی Flatness و Levelness یک مفهوم واحد نیست.

این موضوع برای مهندس کارگاه بسیار مهم است:

کنترل Elevation یک نقطه با کنترل Flatness یک سطح تفاوت دارد.

ممکن است تمام Spot Levelهای یک کف در محدوده ارتفاعی کلی باشند اما سطح در فاصله کوتاه دارای موج، برجستگی یا فرورفتگی نامطلوب باشد.

آیا در نقشه‌برداری کارگاهی می‌توان همیشه یک عدد ثابت مثل 5 میلی‌متر تعیین کرد؟

خیر.

این تصور که «تلرانس نقشه‌برداری ساختمان همیشه ±5 میلی‌متر است» از نظر مهندسی قابل تعمیم نیست.

ISO 4463-1 مراحل مختلف Setting Out را از شبکه اصلی تا Reference Line، انتقال خطوط به طبقات، موقعیت نقاط و ترازیابی تفکیک می‌کند. همین ساختار نشان می‌دهد که دقت باید متناسب با مرحله عملیات و هدف اندازه‌گیری بررسی شود.

برای مثال نیاز دقت در موارد زیر متفاوت است:

عدد واقعی باید از مدارک همان پروژه استخراج شود.

رابطه دقت توتال استیشن با ۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی

خرید یا استفاده از توتال استیشن 1 ثانیه‌ای به‌تنهایی تضمین‌کننده دقت نهایی نیست.

ISO 17123-5:2018 برای Total Station به آزمون‌های میدانی جهت تعیین و ارزیابی Precision اندازه‌گیری مختصات می‌پردازد و هدف این آزمون‌ها را بررسی مناسب بودن دستگاه برای وظیفه موردنظر در شرایط واقعی کار معرفی می‌کند. این استاندارد در سال 2023 تأیید شده و همچنان جاری است.

خطای زاویه‌ای با افزایش فاصله بزرگ‌تر می‌شود

اگر خطای جهت وجود داشته باشد، اثر خطی آن با افزایش فاصله بیشتر خواهد شد.

بنابراین جمله «دستگاه یک ثانیه است» به‌تنهایی کافی نیست. باید بدانیم:

• فاصله هدف چقدر است؟
• دستگاه چگونه Center شده؟
• منشور چگونه نگه داشته شده؟
• Backsight در چه فاصله‌ای قرار دارد؟
• زاویه هندسی شبکه مناسب است؟
• دستگاه کالیبره و کنترل شده است؟
• شرایط جوی چگونه است؟

خطای Centering را دست‌کم نگیرید

در فواصل کوتاه، خطای سانتراژ گاهی از دقت اسمی زاویه‌ای دستگاه مهم‌تر می‌شود.

سه‌پایه ناپایدار، Optical Plummet تنظیم‌نشده یا قرار گرفتن منشور خارج از مرکز می‌تواند نتیجه یک دستگاه بسیار دقیق را خراب کند.

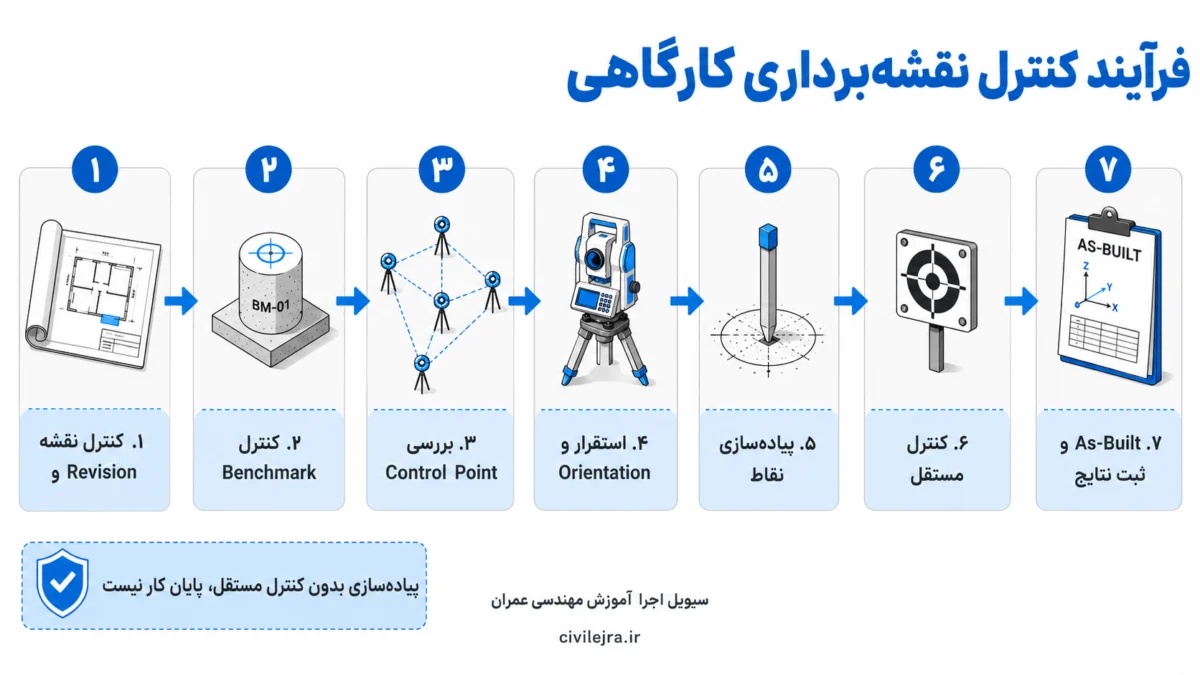

کنترل پیاده‌سازی محور ساختمان چگونه انجام شود؟

یکی از مهم‌ترین کاربردهای نقشه‌برداری کارگاهی، Setting Out محورهای سازه است.

مرحله اول؛ کنترل مبنا

قبل از هر پیاده‌سازی بررسی کنید:

• سیستم مختصات چیست؟
• واحد فایل متر است یا میلی‌متر؟
• Northing و Easting جابه‌جا نشده‌اند؟
• فایل Survey با آخرین Revision نقشه سازگار است؟
• Benchmark صحیح است؟
• Control Pointها تخریب یا جابه‌جا نشده‌اند؟

مرحله دوم؛ کنترل هندسی نقشه

قبل از خروجی گرفتن مختصات، ابعاد اصلی سازه را با نقشه کنترل کنید.

برای مثال:

• فاصله دو محور اصلی
• قطر یا عرض کلی سازه
• مختصات گوشه‌ها
• فاصله ستون‌ها
• ابعاد بازشوها
• مرکز شفت

اگر مختصات استخراج‌شده با Dimension نقشه سازگار نیست، نباید صرفاً به فایل CAD اعتماد کرد.

مرحله سوم؛ پیاده‌سازی

پس از Orientation صحیح، نقاط اجرا می‌شوند.

اما پایان Stake Out پایان کنترل نیست.

مرحله چهارم؛ Check مستقل

بهتر است نقطه از Station دیگری کنترل شود یا حداقل فاصله‌ها و قطرهای مستقل بررسی شوند.

در دستورالعمل WSDOT برای Structure Layout نیز بر بررسی مستقل Layout توسط Crew دیگر و استفاده از Control Point متفاوت تأکید شده است.

کنترل تراز طبقات؛ جایی که خطا می‌تواند انباشته شود

یکی از پرریسک‌ترین اشتباهات ساختمان‌های چندطبقه، انتقال تراز به‌صورت زنجیره‌ای است.

برای مثال:

طبقه اول از همکف، طبقه دوم از اول، طبقه سوم از دوم و همین‌طور ادامه پیدا کند.

اگر هر مرحله خطای کوچکی داشته باشد، امکان تجمع خطا وجود دارد.

روش مناسب‌تر

در پروژه‌های حساس باید Reference Elevation قابل اعتماد حفظ شود و انتقال ارتفاع دارای کنترل مستقل باشد.

در پایان مسیر نیز Benchmark یا نقطه مرجع دیگری برای Closure مفید است.

کنترل بعد از بتن‌ریزی

تراز قبل از بتن‌ریزی با تراز نهایی دال یکسان نیست.

ممکن است موارد زیر باعث تغییر شوند:

• نشست شمع‌بندی
• تغییر شکل قالب
• وزن بتن
• تغییر شکل تیرها
• عملیات پرداخت سطح

بنابراین As-Built Elevation بعد از اجرا اهمیت جداگانه دارد.

کنترل شاقولی ستون با توتال استیشن

شاقولی بودن ستون فقط با یک Shot در بالا قابل قضاوت دقیق نیست.

بهتر است موقعیت یک محور مشخص در چند ارتفاع نسبت به Reference قائم بررسی شود.

نکته مهم

انحراف ستون ممکن است حاصل دو وضعیت متفاوت باشد:

1. کل ستون تقریباً موازی ولی جابه‌جا شده است.
2. پایین ستون درست است اما بالا از شاقول خارج شده است.

این دو حالت از نظر علت و روش اصلاح یکسان نیستند.

بنابراین در گزارش As-Built بهتر است Coordinates یا Offsetهای پایین و بالا جداگانه ثبت شوند.

چرا Backsight کوتاه خطرناک است؟

یکی از خطاهای رایج نقشه‌برداری کارگاهی، انتخاب Backsight بسیار نزدیک به Instrument است.

خطای کوچک در Centering نقطه نزدیک می‌تواند خطای جهت ایجاد کند و اثر آن در نقاط دورتر بزرگ‌تر شود.

در صورت امکان:

• Backsight با فاصله مناسب انتخاب شود.
• نقطه دارای دید واضح باشد.
• Reference ثابت باشد.
• جهت با نقطه دوم کنترل شود.

کنترل کیفیت نقشه‌برداری قبل از بتن‌ریزی

قبل از بتن‌ریزی یک عضو مهم، صرفاً مشاهده میخ‌های محور کافی نیست.

چک‌لیست پیشنهادی

1. Revision نقشه کنترل شود.
2. مختصات Stake Out دوباره با نقشه تطبیق داده شود.
3. Point Codeها بررسی شوند.
4. ارتفاع دستگاه و منشور کنترل شود.
5. Prism Constant بررسی شود.
6. Orientation کنترل شود.
7. چند نقطه از Control دیگری Check شود.
8. قطرها یا ابعاد مستقل اندازه‌گیری شوند.
9. وضعیت قالب بعد از آرماتوربندی دوباره کنترل شود.
10. نتایج در Field Book یا فایل دیجیتال ثبت شوند.

خطاهای رایج در ۷ عدد و تلرانس نقشه‌برداری کارگاهی

اشتباه اول؛ متر و میلی‌متر

یکی از ساده‌ترین و در عین حال پرهزینه‌ترین خطاها تفاوت Unit فایل طراحی و Survey است.

قبل از Import همیشه یک فاصله معلوم را کنترل کنید.

اشتباه دوم؛ ارتفاع اشتباه منشور

وارد کردن HR اشتباه می‌تواند همه Elevationهای برداشت‌شده از یک Setup را خراب کند.

اشتباه سوم؛ Prism Constant اشتباه

Prism Constant باید مطابق نوع منشور و تنظیم دستگاه باشد.

اشتباه چهارم؛ اعتماد کامل به Resection ضعیف

Resection خوب فقط به کوچک بودن Residual نرم‌افزار وابسته نیست.

هندسه نقاط، تعداد Controlها و توزیع زاویه‌ای آن‌ها بسیار مهم است.

اشتباه پنجم؛ استفاده از Control Point آسیب‌دیده

نقطه‌ای که ماه گذشته صحیح بوده ممکن است امروز جابه‌جا شده باشد.

اشتباه ششم؛ جابه‌جایی Easting و Northing

در انتقال دستی مختصات یا فایل‌های Excel این خطا رایج است.

اشتباه هفتم؛ کنترل نکردن ارتفاع بعد از تغییر Station

در ترازیابی یا Grade Control، بعد از تغییر استقرار باید Check مناسب انجام شود.

WSDOT نیز در رویه Grade Control توصیه می‌کند پس از تغییر HI، آخرین Hub قبلی دوباره کنترل و در پایان عملیات مسیر به Benchmark شناخته‌شده Check شود.

اشتباه هشتم؛ اعتماد به تعداد اعشار

نمایش عددی مثل 123.4567 به معنی Accuracy دهم میلی‌متر نیست.

تعداد Decimal تنها نحوه نمایش داده است؛ کیفیت اندازه‌گیری به روش، ابزار، شبکه و شرایط محیطی وابسته است.

As-Built Survey؛ آخرین فرصت برای کشف خطای اجرایی

نقشه‌برداری As-Built نباید فقط برای تهیه مدارک پایان پروژه انجام شود.

As-Built در حین اجرا می‌تواند قبل از آنکه خطا در مرحله بعد پنهان شود، اختلاف را آشکار کند.

زمان‌های مناسب As-Built

• پس از اجرای فونداسیون
• قبل و بعد از بتن‌ریزی ستون‌های حساس
• بعد از اجرای سقف
• قبل از اجرای نما
• قبل از نصب تجهیزات
• قبل از پوشاندن تأسیسات
• پس از نصب Anchor Bolt یا Base Plate

چه چیزهایی ثبت شوند؟

حداقل:

• Point ID
• X
• Y
• Z
• تاریخ
• Instrument Station
• وضعیت Control
• توضیح عضو
• Design Coordinate
• As-Built Coordinate
• Delta X
• Delta Y
• Delta Z
• وضعیت Accept/Review

چگونه تلرانس مناسب پروژه را انتخاب کنیم؟

هیچ مهندسی نباید صرفاً به دلیل دیدن یک عدد در اینترنت آن را وارد ITP پروژه کند.

مراحل منطقی تعیین تلرانس عبارت‌اند از:

۱. مشخصات فنی خصوصی را بررسی کنید

اولین مرجع اجرایی پروژه معمولاً Contract Documents و Project Specifications هستند.

۲. نقشه‌های سازه و معماری را بررسی کنید

ممکن است یک جزء به دلیل محدودیت معماری نیازمند دقتی بیش از تلرانس عمومی سازه باشد.

۳. استاندارد مرجع پروژه را مشخص کنید

برای مثال در پروژه‌ای ممکن است ACI، ISO یا استاندارد دیگری در Contract معرفی شده باشد.

۴. نیاز عملکردی عضو را در نظر بگیرید

Anchor Bolt یک دستگاه صنعتی و مرز خاک‌برداری الزامات یکسان ندارند.

۵. Measurement Method را متناسب انتخاب کنید

اگر تلرانس بسیار بسته است، ممکن است RTK GNSS روش مناسبی برای مرحله نهایی نباشد و نیاز به Total Station یا روش دقیق‌تر وجود داشته باشد.

۶. بودجه خطا تعریف کنید

تلرانس کل نباید تماماً صرف اندازه‌گیری شود.

باید فضای کافی برای خطاهای قالب‌بندی، نصب، ساخت و اجرا باقی بماند.

نکات نظارتی مهم درباره نقشه‌برداری کارگاهی

مهندس ناظر یا مسئول کنترل کیفیت لازم نیست تمام عملیات Survey را شخصاً انجام دهد، اما باید بتواند کیفیت فرآیند را ارزیابی کند.

سؤال‌های مهم عبارت‌اند از:

• Benchmark از کجا آمده؟
• آخرین بار چه زمانی کنترل شده؟
• Control Pointها چگونه ایجاد شده‌اند؟
• Closure شبکه چقدر بوده؟
• فایل مختصات مربوط به کدام Revision است؟
• دستگاه چه زمانی کنترل شده؟
• Stake Out از یک نقطه بوده یا مستقل Check شده؟
• As-Built قبل از ادامه عملیات انجام شده است؟

در مقررات ملی ساختمان نیز مسئولیت اجرای عملیات بر اساس نقشه‌های مصوب، مقررات و مدارک قراردادی بر عهده مجری قرار گرفته است؛ بنابراین کنترل نقشه‌برداری بخشی جدا از فرآیند کنترل کیفیت اجرا نیست.

یک مثال واقعی از اثر تجمع خطای نقشه‌برداری

فرض کنید محور یک ستون در طبقه اول چند میلی‌متر جابه‌جا شده باشد.

اگر در هر طبقه خطوط جدید از وضعیت اجراشده طبقه پایین گرفته شوند و Reference اصلی دوباره کنترل نشود، امکان انتقال یا تشدید اختلاف وجود دارد.

در طبقات بالاتر ممکن است مسائل زیر ظاهر شوند:

• اختلاف محور ستون و دیوار معماری
• مشکل در اجرای نما
• اختلاف شفت
• عدم انطباق بازشوها
• مشکل در نصب تجهیزات
• نیاز به اصلاحات موضعی

نکته اینجاست که خطای بزرگ طبقات بالا لزوماً ناشی از یک اشتباه بزرگ نیست؛ گاهی مجموعه‌ای از خطاهای کوچک و کنترل‌نشده باعث آن شده است.

به همین دلیل جمله «چند میلی‌متر مهم نیست» بدون بررسی عملکرد عضو و امکان تجمع خطا، یک تصمیم مهندسی قابل اتکا نیست.

چک‌لیست نهایی کنترل ۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی

قبل از شروع یک عملیات مهم نقشه‌برداری این موارد را کنترل کنید:

• آخرین Revision نقشه در اختیار Survey Team است.
• سیستم مختصات مشخص است.
• Units فایل کنترل شده است.
• حداقل دو Control Point قابل اعتماد وجود دارد.
• Benchmark معتبر کنترل شده است.
• Closure شبکه در محدوده معیار پروژه است.
• دستگاه و تجهیزات جانبی سالم و کنترل شده‌اند.
• ارتفاع دستگاه صحیح ثبت شده است.
• ارتفاع منشور صحیح است.
• Prism Constant صحیح انتخاب شده است.
• Backsight مناسب انتخاب شده است.
• پیاده‌سازی دارای Check مستقل است.
• تراز نقاط حساس از مسیر قابل کنترل منتقل شده است.
• نقاط اجرا پس از عملیات حساس As-Built شده‌اند.
• نتایج Measurement با تلرانس ساخت اشتباه گرفته نشده‌اند.
• گزارش Survey برای مراجعات بعدی بایگانی شده است.

جمع‌بندی

شناخت ۷ عدد و تلرانس مهم نقشه‌برداری کارگاهی برای مهندس اجرا زمانی ارزشمند است که مفهوم پشت هر عدد نیز درک شود.

اعداد 1:10,000 و 1:20,000 نمونه‌ای از مراتب کنترل افقی هستند. روابط 12√K و 8√K میلی‌متر اهمیت Closure در کنترل ارتفاعی را نشان می‌دهند. مقدار حدود 30 میلی‌متر در Slope Staking ثابت می‌کند دقت موردنیاز به ماهیت عملیات وابسته است؛ در حالی که دقت حدود 9 میلی‌متر در برداشت ارتفاع روسازی نمونه‌ای از نیاز دقیق‌تر برای سطوح نهایی است. مقدار 1 اینچ یا 25.4 میلی‌متر در برخی تلرانس‌های موقعیت سازه بتنی نیز نشان می‌دهد تلرانس ساخت با Accuracy خود عملیات Survey یکسان نیست.

مهم‌ترین اصل این است که هیچ‌کدام از این اعداد نباید بدون توجه به مشخصات فنی پروژه به‌عنوان یک عدد جهان‌شمول استفاده شوند.

شبکه کنترل مطمئن، Closure مناسب، Benchmark پایدار، ابزار کنترل‌شده، پیاده‌سازی مستقل، As-Built و ثبت مستندات، مجموعه‌ای هستند که یک عملیات نقشه‌برداری قابل اعتماد را می‌سازند.

در پروژه عمرانی، گاهی چند دقیقه زمان برای Check دوم می‌تواند از اصلاح عضوی جلوگیری کند که چند روز یا چند هفته بعد دیگر به‌سادگی قابل جابه‌جایی نیست.

سوالات متداول درباره تلرانس نقشه‌برداری کارگاهی

خطای مجاز نقشه‌برداری ساختمان چند میلی‌متر است؟

یک مقدار ثابت برای همه عملیات ساختمان وجود ندارد. تلرانس به نوع عضو، مرحله اجرا، مشخصات پروژه و استاندارد مرجع بستگی دارد. دقت موردنیاز خاک‌برداری، ستون، نما، شفت آسانسور و تجهیزات صنعتی یکسان نیست. ISO 4463-1 نیز Setting Out را در مراحل متفاوت شبکه مبنا، خطوط مرجع، انتقال به طبقات و نقاط موقعیت بررسی می‌کند.

آیا تلرانس ±5 میلی‌متر برای همه محورهای ساختمان درست است؟

خیر. بدون استناد به مشخصات فنی یا استاندارد پروژه نمی‌توان ±5 میلی‌متر را به‌عنوان یک قانون عمومی اعلام کرد.

خطای بست ترازیابی چگونه محاسبه می‌شود؟

این موضوع به کلاس یا استاندارد عملیات وابسته است. برای نمونه، WSDOT در کنترل قائم مرتبه سوم رابطه 12√K میلی‌متر و در مرتبه دوم 8√K میلی‌متر را ارائه کرده است که K طول مسیر بر حسب کیلومتر است.

دقت 1:10,000 در پیمایش یعنی چه؟

یعنی مرتبه خطای نسبی حدود یک واحد در ده هزار واحد طول است. این عدد باید در چارچوب استاندارد شبکه تفسیر شود و نباید مستقیماً به تلرانس یک ستون تبدیل شود.

برای سازه‌های حساس 1:20,000 بهتر است یا 1:10,000؟

از نظر نسبت دقت، 1:20,000 سخت‌گیرانه‌تر است. اما انتخاب کلاس شبکه باید براساس مشخصات پروژه انجام شود. در نمونه WSDOT، کنترل سازه از رویه‌های Second Order استفاده می‌کند.

آیا دقت توتال استیشن همان تلرانس اجرایی است؟

خیر. مشخصات دستگاه فقط بخشی از سیستم Measurement است. Centering، Backsight، منشور، فاصله، شرایط جوی، شبکه کنترل و روش اندازه‌گیری همگی در نتیجه مؤثر هستند. ISO 17123-5 به ارزیابی میدانی Precision توتال استیشن برای بررسی مناسب بودن آن برای وظیفه موردنظر می‌پردازد.

چرا باید نقاط پیاده‌شده دوباره کنترل شوند؟

زیرا بسیاری از Blunderها مانند وارد کردن مختصات اشتباه، جابه‌جایی Point ID یا Orientation نادرست ممکن است از روی یک مشاهده مشخص نشوند. کنترل مستقل از Station یا Control دیگر احتمال کشف این خطاها را افزایش می‌دهد.

As-Built Survey چه زمانی باید انجام شود؟

بهترین روش این است که As-Built در مراحل حساس اجرا انجام شود، نه فقط پایان پروژه؛ برای مثال بعد از فونداسیون، ستون، دال، Anchor Bolt و قبل از پوشاندن اجزای مهم.

Benchmark کارگاه هر چند وقت باید کنترل شود؟

یک فاصله زمانی ثابت برای همه پروژه‌ها وجود ندارد. هرگاه احتمال نشست، جابه‌جایی، ضربه یا تغییر شرایط وجود داشته باشد باید کنترل انجام شود. نقاط ارتفاعی نزدیک عملیات سنگین یا گودبرداری به کنترل بیشتری نیاز دارند.

آیا RTK برای پیاده‌سازی ستون مناسب است؟

پاسخ به Accuracy موردنیاز، شرایط GNSS، کیفیت Fix، هندسه ماهواره‌ها و روش کنترل بستگی دارد. برای عملیات بسیار حساس، روش دقیق‌تر یا کنترل مستقل با Total Station ممکن است لازم باشد.

چرا ارتفاع منشور در نقشه‌برداری کارگاهی این‌قدر مهم است؟

زیرا ورود اشتباه ارتفاع منشور می‌تواند مستقیماً Elevation نقاط برداشت‌شده را دچار خطای سیستماتیک کند و تعداد زیاد نقاط نیز این خطا را اصلاح نمی‌کند.

آیا می‌توان از یک Control Point برای کل ساختمان استفاده کرد؟

از نظر کنترل کیفیت روش مناسبی نیست. داشتن شبکه دارای افزونگی و امکان Check از بیش از یک نقطه، قابلیت کشف خطا یا جابه‌جایی Control را افزایش می‌دهد.

تلرانس 25 میلی‌متر ACI یعنی نقشه‌بردار می‌تواند 25 میلی‌متر خطا کند؟

خیر. مقدار حدود 25.4 میلی‌متر که در ارجاع ACI برای موقعیت افقی برخی اجزای بتنی مطرح می‌شود یک تلرانس ساخت است، نه Accuracy مجاز دستگاه نقشه‌برداری.

فرق کنترل تراز دال با Flatness چیست؟

Elevation محل کلی سطح را نسبت به Datum نشان می‌دهد، اما Flatness تغییرات موضعی و ناهمواری سطح را بررسی می‌کند. ACI نیز این دو مفهوم را در بحث تلرانس کف از یکدیگر تفکیک می‌کند.

مهم‌ترین اصل نقشه‌برداری کارگاهی چیست؟

هیچ Stake Out مهمی را بدون کنترل مستقل نهایی تلقی نکنید. کیفیت نقشه‌برداری فقط به عدد نمایش داده‌شده روی صفحه دستگاه وابسته نیست؛ شبکه مبنا، روش اجرا، Closure، کنترل مستقل و مستندسازی بخش اصلی کیفیت هستند.
