۱۰ عدد مهم در نقشهخوانی ساختمان یکی از مهمترین موضوعاتی است که هر مهندس عمران، ناظر، سرپرست کارگاه و حتی دانشجوی مهندسی عمران باید قبل از ورود به مرحله اجرا با آن آشنا باشد. بسیاری از خطاهای اجرایی در پروژههای ساختمانی نه به دلیل ضعف در اجرا، بلکه به دلیل برداشت اشتباه از اطلاعات عددی موجود در نقشهها اتفاق میافتند.
یک عدد اشتباه در نقشهخوانی میتواند باعث خطای قابل توجه در جانمایی ستونها، اجرای فونداسیون، کنترل ارتفاع طبقات، نصب اجزای سازهای یا هماهنگی بین نقشههای معماری و سازه شود. به همین دلیل، بررسی دقیق ابعاد، ترازها، مقیاسها و مشخصات عددی نقشه باید پیش از شروع عملیات اجرایی انجام شود.
در این مقاله از سیویل اجرا | مرجع مهندسی عمران مهمترین اعداد و اندازههایی که باید در نقشهخوانی ساختمان کنترل شوند بررسی میکنیم. هدف این مطلب ارائه یک چکلیست کاربردی برای مهندسان عمران است تا پیش از اجرا، نقاط حساس نقشهها را سریعتر و دقیقتر بررسی کنند.
فهرست مطالب
- چرا کنترل اعداد در نقشهخوانی ساختمان اهمیت دارد؟
- ۱۰ عدد مهم در نقشهخوانی ساختمان
- اشتباهات رایج هنگام بررسی اعداد نقشه
- روش اصولی کنترل نقشه قبل از اجرا
- نقش استانداردها و آییننامهها در کنترل نقشه
- چکلیست نهایی مهندس عمران قبل از اجرا
- جمعبندی
- سوالات متداول
چرا کنترل اعداد در نقشهخوانی ساختمان اهمیت دارد؟
نقشههای ساختمانی مجموعهای از اطلاعات گرافیکی، نوشتاری و عددی هستند که مسیر اجرای پروژه را مشخص میکنند. خطوط، علائم و جزئیات بدون درک صحیح اعداد همراه آنها معنا کامل پیدا نمیکنند.
در پروژههای عمرانی، اعداد مختلفی مانند طول دهانهها، ارتفاعها، ضخامتها، ترازها، ابعاد مقاطع و فاصله محورهای سازهای نقش مستقیم در کیفیت اجرا دارند.
کنترل این اعداد چند هدف اصلی دارد:
- جلوگیری از اجرای اشتباه اعضای سازهای
- کاهش دوبارهکاری و هزینههای اضافی
- هماهنگی بین نقشه معماری، سازه و تأسیسات
- افزایش سرعت تصمیمگیری در کارگاه
- کاهش خطاهای انسانی در مراحل اجرا
مهندس عمران نباید نقشه را فقط بهعنوان یک تصویر نگاه کند؛ بلکه باید بتواند ارتباط بین اعداد، هندسه ساختمان و رفتار سازه را درک کند.
۱۰ عدد مهم در نقشهخوانی ساختمان که قبل از اجرا باید کنترل شوند

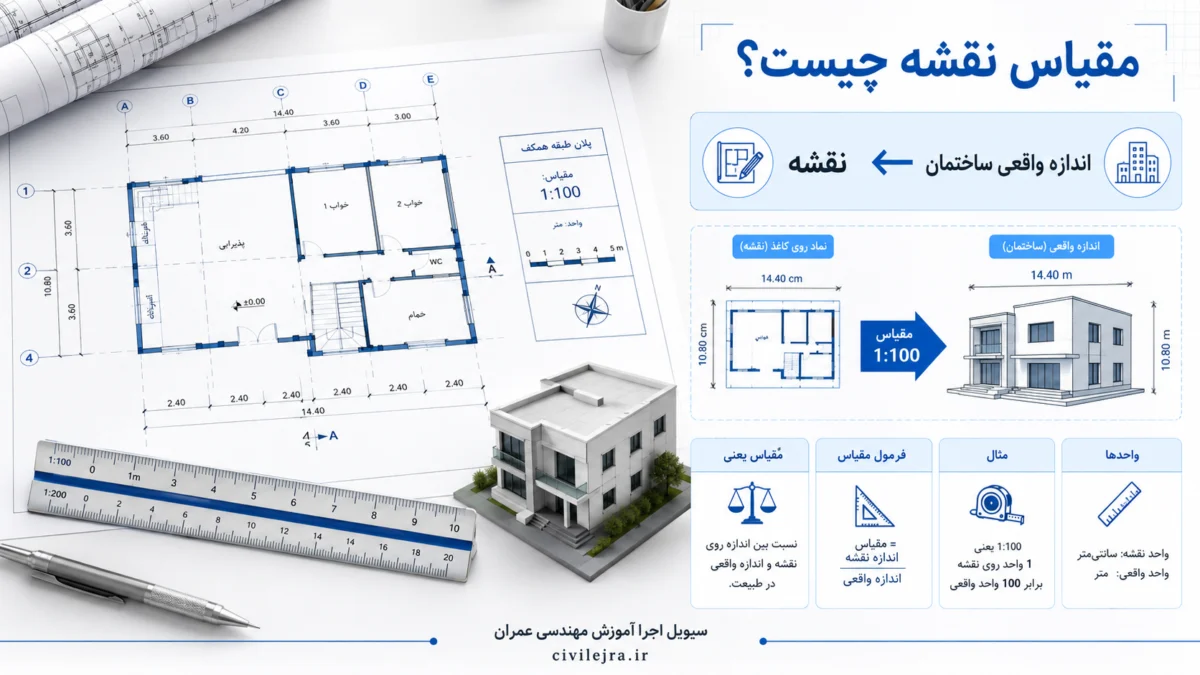

۱. مقیاس نقشه؛ اولین عددی که باید بررسی شود
یکی از مهمترین موارد در نقشهخوانی ساختمان، کنترل مقیاس نقشه است. مقیاس مشخص میکند که فاصلههای روی کاغذ یا فایل دیجیتال چه رابطهای با اندازه واقعی در پروژه دارند.
برای مثال، نقشهای با مقیاس ۱:۱۰۰ یعنی هر واحد اندازهگیری روی نقشه معادل ۱۰۰ واحد در واقعیت است.
قبل از هرگونه برداشت ابعاد باید مشخص شود:
- مقیاس نقشه چیست؟
- نقشه چاپی است یا فایل دیجیتال؟
- اندازهگیری از روی پرینت انجام میشود یا از فایل اصلی؟
اندازهگیری مستقیم از نقشههای چاپشده بدون توجه به مقیاس یکی از اشتباهات رایج در کارگاه است.
نکته اجرایی
در پروژههای حرفهای بهتر است ابعاد اصلی از خطوط اندازهگذاری شده نقشه استخراج شوند، نه از اندازهگیری دستی روی تصویر یا فایل PDF.
۲. ابعاد کلی ساختمان و طول و عرض پلان
دومین مورد مهم، بررسی ابعاد کلی پلان ساختمان است. طول و عرض کلی سازه باید بین نقشههای مختلف کنترل شود.
این ابعاد شامل موارد زیر است:
- طول کلی ساختمان
- عرض کلی ساختمان
- ابعاد دهانهها
- فاصله محورهای اصلی
عدم تطابق بین نقشه معماری و سازه در این بخش میتواند باعث ایجاد مشکل در اجرای فونداسیون و اسکلت شود.

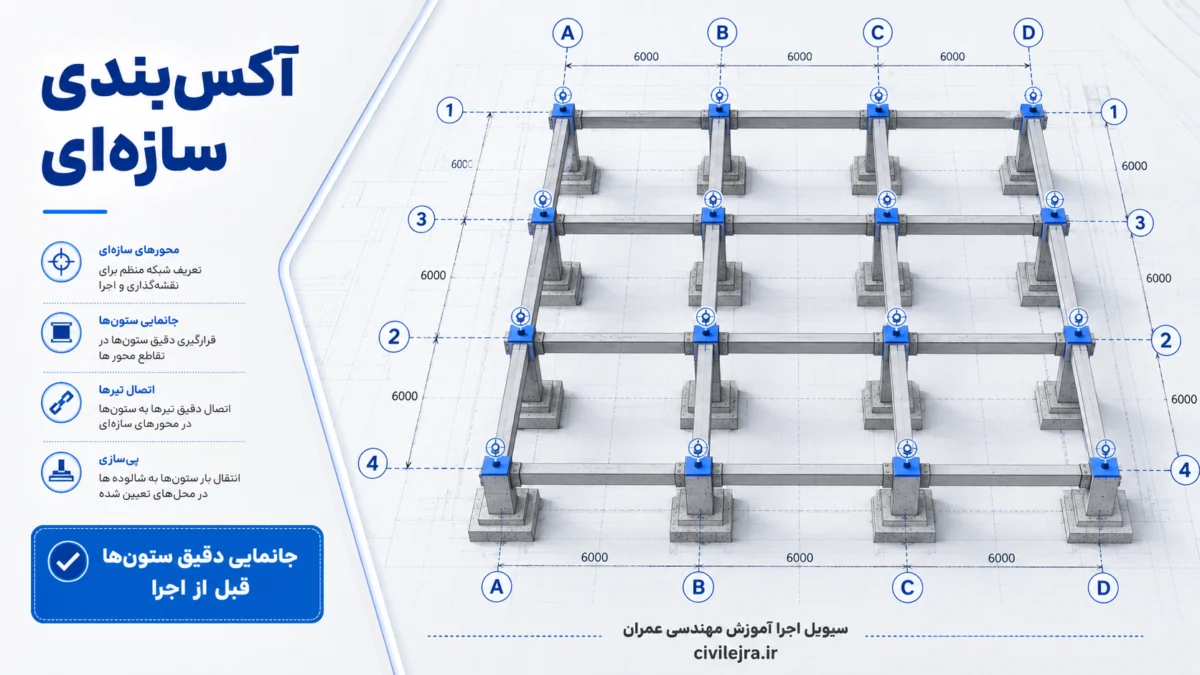

۳. فاصله محورهای سازهای و آکسبندی
آکسبندی یکی از مهمترین اطلاعات عددی در نقشههای سازهای است.
محورها تعیین میکنند:
- ستونها در چه موقعیتی قرار میگیرند.
- تیرها چگونه بین ستونها اجرا میشوند.
- فونداسیون چگونه جانمایی میشود.
قبل از اجرا باید بررسی شود:
- فاصله محورهای افقی و عمودی صحیح باشد.
- شمارهگذاری محورها در تمام نقشهها یکسان باشد.
- موقعیت ستونها با پلان معماری هماهنگ باشد.
خطا در آکسبندی میتواند باعث جابهجایی کل سیستم سازهای شود.

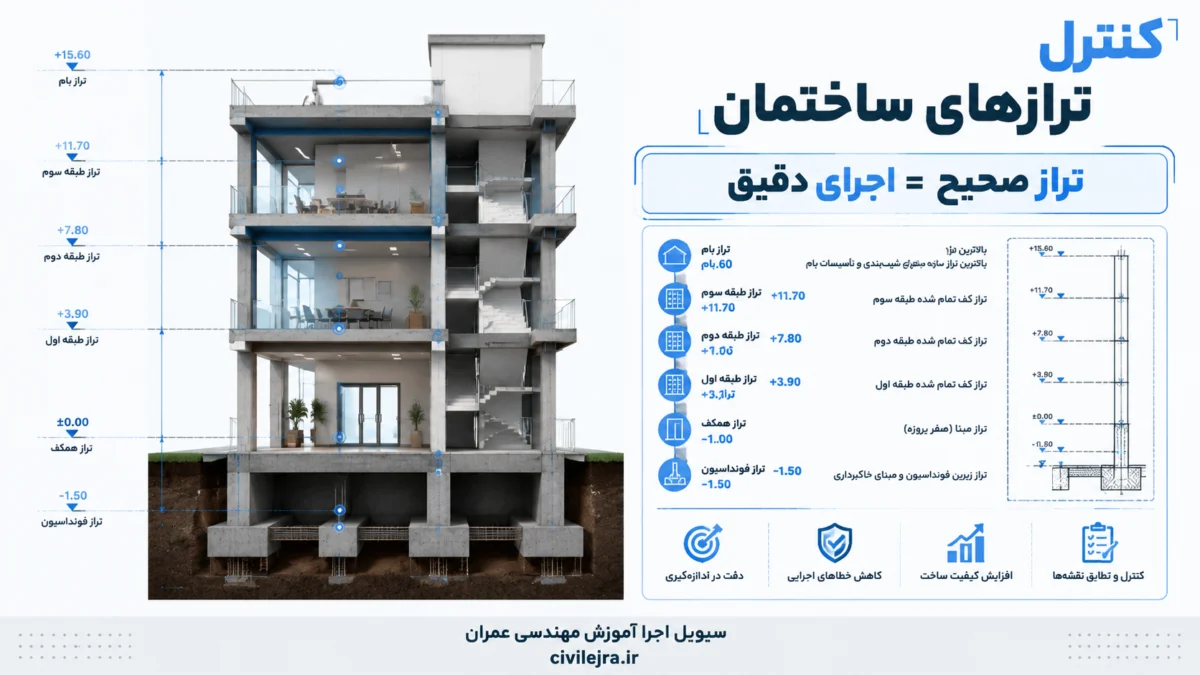

۴. ترازهای ارتفاعی ساختمان
ترازها از مهمترین اعداد اجرایی در پروژههای ساختمانی هستند.
برخی ترازهای مهم عبارتاند از:
- تراز زمین طبیعی
- تراز کف فونداسیون
- تراز کف طبقات
- ارتفاع طبقات
- تراز بام
کنترل ترازها برای موارد زیر ضروری است:
- اجرای صحیح ستونها
- کنترل ارتفاع سقفها
- هماهنگی با معماری
- اجرای صحیح پله و آسانسور
ترازها معمولاً با علامتهایی مانند ±۰.۰۰ مشخص میشوند و باید نسبت به مبنای پروژه تفسیر شوند.
۵. ابعاد فونداسیون و جزئیات پی
فونداسیون اولین بخش سازهای است که اجرا میشود و هر خطای عددی در آن میتواند کل پروژه را تحت تأثیر قرار دهد.
مواردی که باید کنترل شوند:
- ابعاد پیها
- فاصله محور پیها
- ضخامت پی
- عمق اجرا
- موقعیت میلگردها
- ابعاد شناژها
انتخاب نوع و ابعاد فونداسیون باید مطابق طراحی سازه، شرایط خاک و ضوابط مربوطه باشد و نباید صرفاً بر اساس برداشت ظاهری نقشه انجام شود.
۶. ابعاد تیرها و ستونها
در نقشههای سازهای، ابعاد مقاطع اعضا اهمیت زیادی دارند.
برای ستونها باید بررسی شود:
- ابعاد مقطع ستون
- محل قرارگیری ستون
- تغییرات مقطع در طبقات مختلف
برای تیرها باید بررسی شود:
- طول دهانه
- ابعاد تیر
- محل تیرهای اصلی و فرعی
هرگونه مغایرت بین پلان، جدول مقاطع و دیتیلها باید قبل از اجرا بررسی شود.
۷. ضخامت سقف و ارتفاع سازهای
ضخامت سقف یکی از اطلاعات مهم در هماهنگی معماری و سازه است.
این عدد روی موارد زیر اثر دارد:
- ارتفاع مفید طبقات
- وزن مرده ساختمان
- محل تأسیسات
- ارتفاع بازشوها
نوع سقف، سیستم سازهای و طراحی پروژه تعیینکننده ضخامت نهایی هستند.
۸. ابعاد بازشوها و موقعیت درها و پنجرهها
بازشوها یکی از نقاطی هستند که در هماهنگی معماری و سازه اهمیت زیادی دارند.
موارد قابل کنترل:
- عرض و ارتفاع بازشوها
- فاصله بازشو از محورهای سازهای
- هماهنگی با تیرها و ستونها
در ساختمانهای بتنآرمه و فولادی، محل بازشوها باید با اعضای باربر هماهنگ باشد.
۹. شیبها و اندازههای مربوط به بام و فضاهای خاص
در برخی بخشهای ساختمان، اعداد مربوط به شیب اهمیت زیادی دارند.
مانند:
- شیببندی بام
- شیب رمپ پارکینگ
- شیب مسیرهای دسترسی
اجرای اشتباه شیبها میتواند باعث مشکلاتی مانند جمع شدن آب یا عدم عملکرد صحیح مسیرهای حرکتی شود.

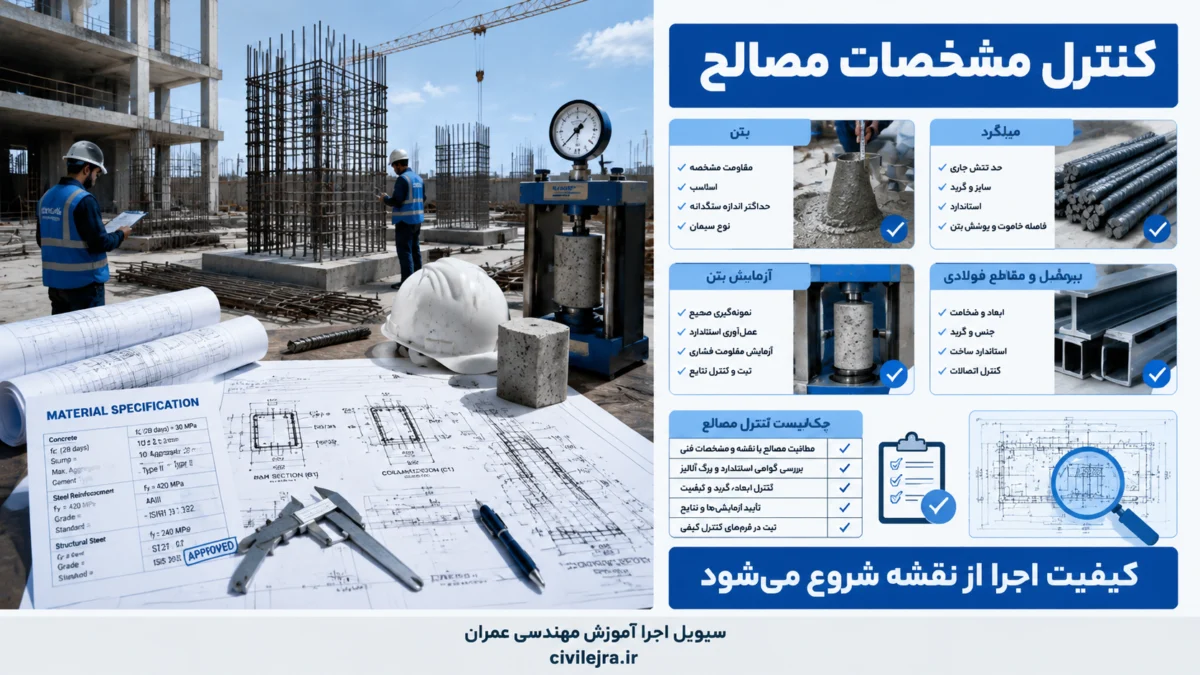

۱۰. مشخصات عددی مصالح و جزئیات اجرایی
آخرین گروه از اعداد مهم، مشخصات فنی مصالح و جزئیات اجرایی هستند.
این اطلاعات ممکن است شامل موارد زیر باشد:
- مشخصات بتن
- مشخصات فولاد
- قطر و فاصله میلگردها
- ضخامت پوشش بتن
- جزئیات اتصال
این موارد باید بر اساس نقشههای مصوب و استانداردهای مربوطه بررسی شوند.
اشتباهات رایج در نقشهخوانی ساختمان
برداشت اندازه از روی تصویر به جای اندازههای درجشده
یکی از اشتباهات رایج، اندازهگیری با ابزارهای ساده روی فایل PDF یا تصویر است. این روش ممکن است به دلیل تغییر مقیاس یا کیفیت تصویر باعث خطا شود.
بررسی نکردن هماهنگی نقشهها
نقشه معماری، سازه و تأسیسات باید با یکدیگر تطبیق داده شوند.
برخی مشکلات رایج:
- برخورد تیر با مسیر تأسیسات
- تغییر محل ستون نسبت به معماری
- اختلاف ابعاد فضاها
توجه نکردن به دیتیلها
گاهی اطلاعات مهم در پلان اصلی وجود ندارد و در دیتیلهای اجرایی مشخص میشود.
نادیده گرفتن دیتیلها میتواند باعث اجرای ناقص شود.
روش اصولی کنترل نقشه قبل از اجرا
یک روند مناسب برای بررسی نقشه شامل مراحل زیر است:
مرحله اول: بررسی اطلاعات پایه
- عنوان پروژه
- شماره و تاریخ نقشه
- نسخه نقشه
- نام طراح
مرحله دوم: بررسی هندسه کلی
- ابعاد کلی
- محوربندی
- تعداد طبقات
- ارتفاعها
مرحله سوم: کنترل نقشه معماری و سازه
- محل ستونها
- دهانهها
- بازشوها
- مسیرهای اجرایی
مرحله چهارم: بررسی جزئیات اجرایی
- دیتیل اتصالات
- دیتیل آرماتوربندی
- مشخصات مصالح
نقش استانداردها و آییننامهها در کنترل نقشه ساختمان
کنترل نقشه فقط بررسی ظاهری اعداد نیست. اعداد موجود در نقشه باید با الزامات طراحی و استانداردهای مرتبط هماهنگ باشند.
بر اساس نوع پروژه ممکن است منابعی مانند موارد زیر مورد استفاده قرار گیرند:
- مقررات ملی ساختمان ایران
- استاندارد ۲۸۰۰ طراحی ساختمانها در برابر زلزله
- آییننامه بتن ایران (آبا)
- استانداردهای ACI برای سازههای بتنآرمه
- استانداردهای AISC برای سازههای فولادی
- استانداردهای ASTM برای مصالح
مهندس اجرا باید از اجرای مواردی که با نقشه مصوب یا الزامات فنی مغایرت دارند جلوگیری کند و در صورت وجود ابهام، موضوع را از مسیر فنی پروژه پیگیری نماید.
چکلیست نهایی ۱۰ عدد مهم در نقشهخوانی ساختمان
| مورد کنترل | اهمیت |
|---|---|
| مقیاس نقشه | جلوگیری از برداشت اشتباه |
| طول و عرض ساختمان | کنترل هندسه کلی |
| محورهای سازهای | جانمایی صحیح اعضا |
| ترازها | کنترل ارتفاع اجرا |
| ابعاد فونداسیون | شروع صحیح سازه |
| ابعاد تیر و ستون | اجرای اعضای باربر |
| ضخامت سقف | هماهنگی سازه و معماری |
| ابعاد بازشوها | جلوگیری از تداخل |
| شیبها | عملکرد صحیح بخشهای خاص |
| مشخصات مصالح | کنترل کیفیت اجرا |
جمعبندی
شناخت ۱۰ عدد مهم در نقشهخوانی ساختمان یکی از مهارتهای پایه اما بسیار مهم برای هر مهندس عمران است. بسیاری از مشکلات اجرایی از یک اشتباه کوچک در برداشت عدد، تراز یا اندازه شروع میشوند.
کنترل دقیق مقیاس، ابعاد کلی، محوربندی، ترازها، ابعاد اعضای سازهای و جزئیات اجرایی باعث میشود پروژه با خطای کمتر، سرعت بیشتر و کیفیت بالاتر اجرا شود.
در مجموعه آموزشی سیویل اجرا | مرجع مهندسی عمران هدف این است که مهندسان و فعالان صنعت ساختمان بتوانند علاوه بر دانش تئوری، مهارتهای واقعی موردنیاز کارگاه و اجرا را نیز تقویت کنند.
سوالات متداول
۱۰ عدد مهم در نقشهخوانی ساختمان شامل چه مواردی است؟
مهمترین موارد شامل مقیاس نقشه، ابعاد کلی ساختمان، فاصله محورهای سازهای، ترازها، ابعاد فونداسیون، اندازه تیر و ستون، ضخامت سقف، ابعاد بازشوها، شیبها و مشخصات مصالح هستند.
چرا مقیاس نقشه در نقشهخوانی اهمیت دارد؟
زیرا بدون شناخت مقیاس، برداشت اندازه از نقشه ممکن است اشتباه باشد و باعث خطا در اجرا شود.
آیا میتوان ابعاد ساختمان را فقط از روی فایل PDF برداشت کرد؟
بهتر است ابعاد از اندازهگذاریهای رسمی نقشه استخراج شود. اندازهگیری مستقیم از تصویر یا PDF ممکن است باعث خطا شود.
مهمترین بخش نقشه سازه برای شروع اجرا چیست؟
بسته به مرحله پروژه متفاوت است، اما معمولاً کنترل محوربندی، ترازها، فونداسیون و موقعیت اعضای اصلی اهمیت زیادی دارد.
آیا نقشه معماری و سازه باید قبل از اجرا تطبیق داده شوند؟
بله. هماهنگی بین نقشهها برای جلوگیری از تداخل و دوبارهکاری ضروری است.
تراز صفر در نقشه ساختمان چه مفهومی دارد؟
تراز صفر یک مبنای ارتفاعی برای مقایسه سایر ارتفاعهای پروژه است و سایر ترازها نسبت به آن مشخص میشوند.
اشتباه در آکسبندی چه پیامدی دارد؟
میتواند باعث جابهجایی ستونها، تیرها و حتی مشکلات اساسی در اجرای سازه شود.
آیا همه اعداد موجود در نقشه قابل تغییر هستند؟
خیر. تغییر بسیاری از مشخصات عددی باید فقط با بررسی طراح و اصلاح نقشه مصوب انجام شود.
برای یادگیری نقشهخوانی ساختمان چه مهارتهایی لازم است؟
شناخت نقشههای معماری و سازه، آشنایی با علائم اجرایی، درک هندسه ساختمان و تجربه کارگاهی از مهارتهای اصلی هستند.
آیا مهندس ناظر هم باید اعداد نقشه را کنترل کند؟
بله. کنترل انطباق اجرای ساختمان با نقشههای مصوب یکی از وظایف مهم نظارتی است.
