اشتباهات اجرای وال پست یکی از مهمترین دلایل ریزش دیوارهای غیرسازهای در زمان زلزله است. در بسیاری از پروژههای ساختمانی مشاهده میشود که اگرچه وال پست در نقشهها پیشبینی شده، اما به دلیل خطاهای اجرایی مانند اتصال نامناسب به سازه، استفاده از مقاطع ضعیف یا عدم رعایت دیتیلهای آییننامهای، عملکرد واقعی آن در برابر نیروی خارج از صفحه زلزله مختل میشود. مطابق ضوابط استاندارد 2800 و مقررات ملی ساختمان، اجرای صحیح وال پست نقش کلیدی در مهار دیوارهای غیرسازهای و جلوگیری از واژگونی یا تخریب آنها دارد.
1- عدم اتصال مناسب وال پست به تیر و ستون
توضیح خطا
یکی از شایعترین خطاهای اجرای وال پست، عدم اتصال صحیح وال پست به اعضای سازهای است. در بسیاری از پروژهها مشاهده میشود که:
- وال پست فقط به کف متصل شده
- یا اتصال به تیر فوقانی ضعیف است.
چرا خطرناک است؟
اگر اتصال وال پست به سازه مناسب نباشد، در زمان زلزله:
- وال پست همراه با دیوار جدا میشود
- کل دیوار مانند یک صفحه آزاد سقوط میکند.
مثال کارگاهی

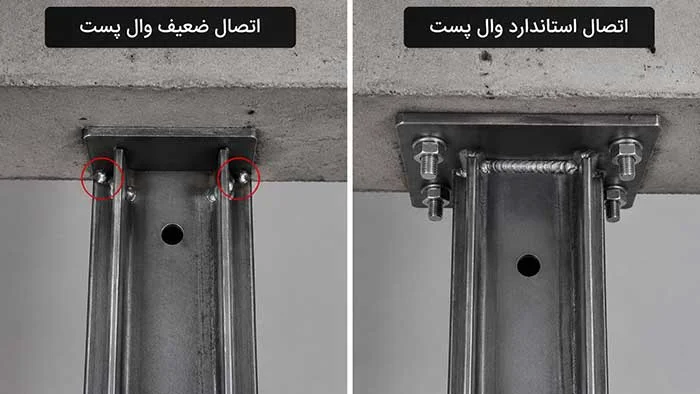

در برخی پروژهها، وال پست فقط با دو نقطه جوش کوچک به صفحه فلزی تیر متصل میشود. این اتصال در برابر بار دینامیکی زلزله بسیار ضعیف است.
راهکار اصلاح
- استفاده از پلیت اتصال استاندارد
- کنترل کیفیت جوش
- استفاده از بولت یا جوش کامل به تیر و ستون
2- استفاده از مقاطع ضعیف یا غیراستاندارد
توضیح خطا
در برخی پروژهها برای کاهش هزینه از:
- نبشیهای بسیار نازک
- قوطیهای سبک
- یا حتی پروفیلهای ضایعاتی
استفاده میشود.
چرا خطرناک است؟
در زمان زلزله، این مقاطع دچار:
- کمانش موضعی
- تغییر شکل شدید
میشوند و دیگر نمیتوانند دیوار را مهار کنند.
مثال اجرایی

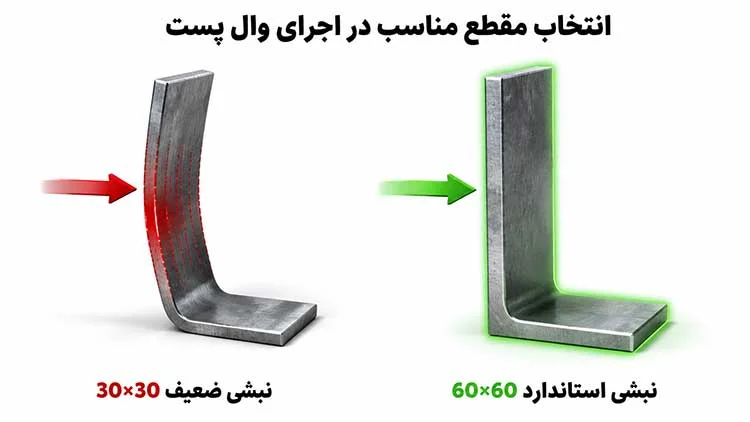

در پروژهای مسکونی از نبشی 3×30×30 به عنوان وال پست استفاده شده بود که در تست بارگذاری به راحتی خم شد.
راهکار اصلاح
مطابق دیتیلهای متداول:
- نبشی 50 یا 60
- قوطی 60×40
- یا مقاطع معادل
برای اجرای وال پست استفاده میشود.
3- عدم اجرای لقمه یا فاصله مناسب از دیوار
توضیح خطا
در اجرای صحیح، وال پست نباید به صورت کاملاً چسبیده به دیوار اجرا شود. باید فاصلهای کوچک با لقمه یا فوم بین دیوار و وال پست وجود داشته باشد.
چرا خطرناک است؟
اگر این فاصله وجود نداشته باشد:
- دیوار در زمان زلزله به وال پست قفل میشود
- نیروهای درون صفحه به دیوار منتقل شده
- دیوار ترک خورده یا خرد میشود.
راهکار اصلاح
- استفاده از پد پلیاستایرن
- یا لقمه ملات
برای ایجاد فاصله لغزشی.
4- حذف وال پست در دهانههای بزرگ
توضیح خطا
در برخی پروژهها برای سرعت اجرا، وال پست در دیوارهای بلند یا دهانههای بزرگ حذف میشود.
چرا خطرناک است؟
هرچه طول آزاد دیوار بیشتر باشد، پایداری خارج از صفحه کاهش مییابد.
در زلزله، دیوار مانند یک صفحه نازک واژگون میشود.
مثال اجرایی

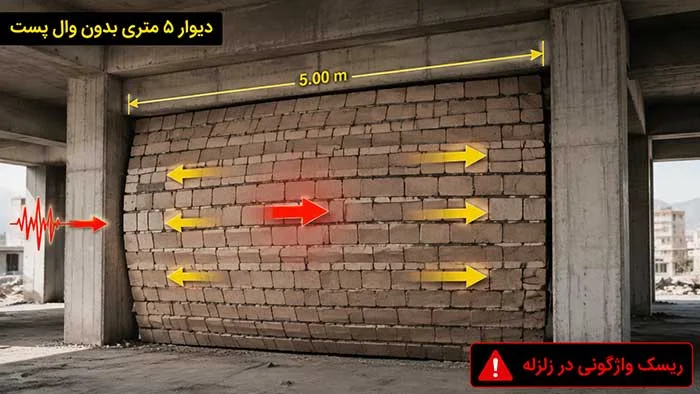

دیوار بلوکی با طول 5 متر بدون وال پست تقریباً همیشه در زلزله آسیب شدید میبیند.
راهکار اصلاح
طبق ضوابط:
- طول آزاد دیوار محدود شود
- در فواصل مناسب وال پست منقطع یا پیوسته اجرا شود.
5- جوشکاری ضعیف یا بدون کنترل
توضیح خطا
در بسیاری از کارگاهها جوشکاری توسط افراد غیرمتخصص انجام میشود و کنترل کیفی مناسبی وجود ندارد.
مشکلات رایج
- جوش سرد
- جوش ناقص
- عدم نفوذ مناسب
پیامد در زلزله
اتصال جوش به راحتی گسیخته شده و دیوار بدون مهار باقی میماند.
راهکار اصلاح
- استفاده از جوشکار ماهر
- کنترل چشمی و در صورت نیاز تست جوش
- اجرای طول جوش مطابق نقشه
6- اجرای وال پست پیوسته بدون درز لغزشی
توضیح خطا
در برخی موارد وال پست به صورت کاملاً پیوسته و صلب بین تیر بالا و پایین اجرا میشود.
چرا مشکل ایجاد میکند؟
در زلزله، سازه دچار جابجایی نسبی طبقات میشود. اگر وال پست کاملاً صلب باشد:
- دیوار تحت نیروی فشاری شدید قرار میگیرد
- ترکهای قطری ایجاد میشود
- دیوار خرد میشود.
راهکار اصلاح

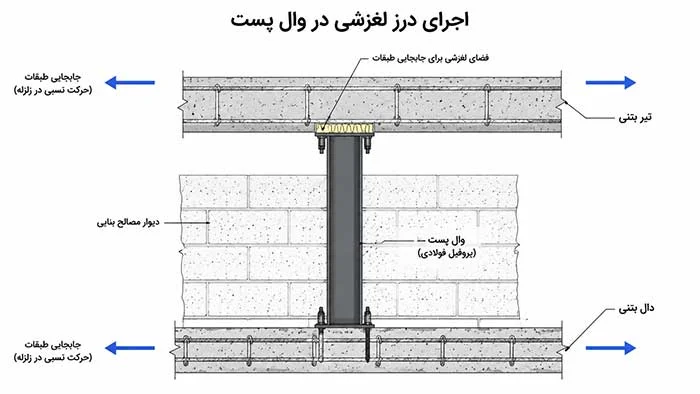

ایجاد درز لغزشی در بالای دیوار با استفاده از:
- ناودانی
- یا اتصال کشویی
7- عدم رعایت فاصله میلگرد بستر
توضیح خطا
میلگرد بستر نقش مهمی در توزیع نیروهای دیوار دارد اما در برخی پروژهها:
- فاصله آن رعایت نمیشود
- یا اصلاً اجرا نمیشود.
چرا خطرناک است؟
عدم وجود میلگرد بستر باعث:
- تمرکز تنش
- ترکهای بزرگ در دیوار
میشود.
راهکار اصلاح
اجرای میلگرد بستر در فواصل مناسب (معمولاً هر 40 تا 60 سانتیمتر).
جدول اشتباهات رایج در اجرای وال پست
| اشتباه اجرایی | پیامد سازهای | راهکار اصلاح |
|---|---|---|
| اتصال ضعیف به سازه | جدا شدن دیوار در زمان زلزله | استفاده از اتصال استاندارد با پلیت و انکر مناسب |
| استفاده از مقاطع ضعیف | کمانش یا تغییر شکل وال پست | انتخاب مقاطع فولادی استاندارد با ظرفیت کافی |
| عدم اجرای فاصله لغزشی | ایجاد ترک و خردشدگی در دیوار | اجرای لقمه، فوم یا درز لغزشی در محل اتصال |
| حذف وال پست در دهانههای بزرگ | واژگونی یا ناپایداری دیوار | اجرای وال پست میانی مطابق ضوابط آییننامهای |
| جوشکاری ضعیف | شکست اتصال وال پست | کنترل کیفیت جوش و اجرای تستهای لازم |
| وال پست کاملاً صلب | انتقال نیروی اضافی به دیوار | ایجاد درز لغزشی برای کاهش انتقال نیرو |
| حذف میلگرد بستر | ایجاد ترکهای گسترده در دیوار | اجرای میلگرد بستر مطابق ضوابط اجرایی |
تحلیل مکانیزم ریزش دیوار در اثر اجرای اشتباه وال پست
برای درک بهتر این موضوع باید رفتار دینامیکی دیوار در زلزله بررسی شود.
در هنگام زلزله:
- طبقات ساختمان شتاب افقی میگیرند.
- این شتاب باعث ایجاد نیروی خارج از صفحه در دیوار میشود.
- اگر مهار مناسبی وجود نداشته باشد، دیوار دچار کمانش خارج از صفحه میشود.

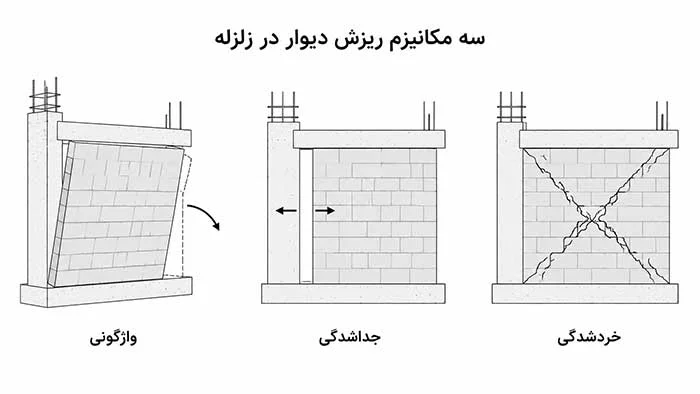

مکانیزم شکست معمولاً به یکی از سه شکل زیر رخ میدهد:
1- واژگونی دیوار
در دیوارهای بلند بدون مهار.
2- جداشدگی از سازه
در صورت اتصال ضعیف وال پست.
3- خردشدگی دیوار
در صورت عدم وجود درز لغزشی.
مطالعات پس از زلزلههایی مانند بم، سرپل ذهاب و ترکیه 2023 نشان دادهاند که درصد زیادی از خرابیها به دلیل اجرای نادرست مهار دیوار غیرسازهای بوده است.
چک لیست کنترل اجرایی وال پست برای ناظرین
برای جلوگیری از خطاهای اجرای وال پست، ناظر پروژه باید موارد زیر را کنترل کند:
- بررسی تطابق دیتیل وال پست با نقشههای اجرایی
- کنترل نوع مقطع فولادی
- بررسی کیفیت جوشکاری
- کنترل فاصله وال پستها
- بررسی اجرای میلگرد بستر
- کنترل فاصله لغزشی بالای دیوار
- بررسی اتصال صحیح به تیر و ستون
- کنترل اجرای وال پست منقطع یا پیوسته طبق نقشه
این چک لیست ساده میتواند از بسیاری از مشکلات جدی جلوگیری کند.
جمعبندی مهندسی
وال پست نقش کلیدی در ایمنی دیوارهای غیرسازهای در برابر زلزله دارد. با این حال، تجربه کارگاهی نشان میدهد بسیاری از خرابیهای دیوار ناشی از خطاهای اجرایی است نه ضعف طراحی.
مهمترین نکات برای جلوگیری از ریزش دیوار در زلزله عبارتاند از:
- رعایت دقیق ضوابط وال پست در آییننامه 2800
- استفاده از مقاطع استاندارد
- ایجاد درز لغزشی مناسب
- اجرای صحیح میلگرد بستر
- کنترل دقیق توسط مهندس ناظر
با رعایت این موارد ساده اما حیاتی، میتوان ایمنی دیوارها و در نتیجه ایمنی ساکنان ساختمان را به شکل قابل توجهی افزایش داد.
سوالات متداول (FAQ)
آیا وال پست در همه دیوارها لازم است؟
در دیوارهای بلند، دیوارهای پیرامونی و دیوارهایی که طول آزاد زیادی دارند، اجرای وال پست طبق ضوابط آییننامه 2800 ضروری است.
تفاوت وال پست منقطع و پیوسته چیست؟
وال پست پیوسته از کف تا تیر بالا اجرا میشود، در حالی که وال پست منقطع در بخشهایی از دیوار و با اتصال لغزشی اجرا میشود تا از انتقال نیروهای اضافی جلوگیری شود.
فاصله مجاز بین وال پستها چقدر است؟
این فاصله به نوع دیوار و ارتفاع آن بستگی دارد اما معمولاً حدود 3 تا 4 متر در نظر گرفته میشود.
آیا میلگرد بستر جایگزین وال پست است؟
خیر. میلگرد بستر مکمل وال پست است و نمیتواند به تنهایی نقش مهار خارج از صفحه دیوار را ایفا کند.
مهمترین علت ریزش دیوار در زلزله چیست؟
مهمترین علت، عدم مهار مناسب دیوارهای غیرسازهای و اجرای اشتباه وال پست است.
چکلیست سریع اجرای وال پست
قبل از اتمام دیوارچینی این موارد را کنترل کنید:
- اتصال مناسب وال پست به سازه
- استفاده از مقاطع استاندارد
- اجرای میلگرد بستر
- وجود فاصله لغزشی
- کنترل فاصله وال پستها
- کیفیت جوشکاری
- تطابق اجرا با نقشههای اجرایی
