چک‌لیست طلایی مهندسین ناظر برای کنترل کیفیت فولاد

تحویل میلگرد در کارگاه یکی از حساس‌ترین لحظات چرخه ساخت‌وساز است. در ظاهر، این مرحله تنها دریافت یک محموله فولادی به نظر می‌رسد؛ اما در واقع نقطه شروع کنترل کیفیت سازه محسوب می‌شود. تجربه مهندسی نشان داده بسیاری از مشکلات اجرایی، کاهش مقاومت سازه و حتی شکست‌های سازه‌ای، ریشه در عدم کنترل دقیق میلگرد در زمان تحویل دارند.

میلگرد به عنوان عنصر اصلی تحمل نیروهای کششی در بتن مسلح عمل می‌کند. بنابراین اگر مشخصات مکانیکی، ترکیب شیمیایی یا حتی شرایط نگهداری آن با استانداردهای مورد نیاز مطابقت نداشته باشد، عملکرد کل سیستم سازه‌ای تحت تأثیر قرار می‌گیرد.

در این راهنمای جامع، فرآیند تحویل میلگرد، کنترل کیفیت فولاد، بررسی استاندارد میلگرد و چک‌لیست میلگرد کارگاهی را به صورت مرحله‌به‌مرحله بررسی می‌کنیم؛ دقیقاً همان چیزهایی که یک مهندس ناظر حرفه‌ای باید هنگام ورود محموله به کارگاه انجام دهد.

اهمیت کنترل کیفیت میلگرد در ایمنی سازه

در سازه‌های بتن مسلح، بتن در برابر فشار مقاوم است اما در برابر کشش ضعف دارد. اینجا نقش میلگرد حیاتی می‌شود. اگر میلگرد استفاده شده:

• مقاومت تسلیم واقعی کمتری داشته باشد
• دارای خوردگی یا کاهش سطح مقطع باشد
• از استاندارد تولید خارج شده باشد

در واقع ظرفیت باربری کل عضو سازه‌ای کاهش پیدا می‌کند.

کنترل دقیق تحویل میلگرد باعث می‌شود:

• از ورود فولاد غیراستاندارد به پروژه جلوگیری شود
• ریسک شکست سازه کاهش پیدا کند
• اجرای آرماتوربندی مطابق نقشه‌های سازه انجام شود
• هزینه‌های دوباره‌کاری به حداقل برسد

به همین دلیل مهندسین باتجربه همیشه می‌گویند:

«اولین خط دفاعی ایمنی سازه، کنترل دقیق میلگرد در لحظه ورود به کارگاه است.»

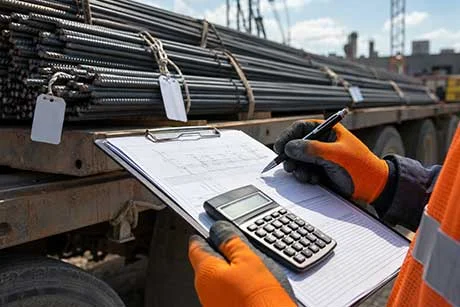

مرحله اول: بررسی مدارک قبل از تخلیه میلگرد

قبل از اینکه کامیون تخلیه شود، باید مدارک فنی و اداری بررسی شوند. این مرحله معمولاً کمتر از ۱۰ دقیقه زمان می‌برد اما از بسیاری از مشکلات بعدی جلوگیری می‌کند.

بررسی بارنامه و مشخصات محموله

بارنامه باید شامل اطلاعات زیر باشد:

• نام کارخانه تولیدکننده
• شماره ذوب یا Heat Number
• سایز میلگردها
• وزن کل محموله
• تاریخ تولید
• نوع میلگرد (A1 ،A2 ،A3 ،A4)

کنترل وزن محموله

وزن اعلام شده در بارنامه باید با وزن واقعی تطبیق داشته باشد.

تلورانس معمول:

تقریباً ±۲ درصد قابل قبول است.

اختلاف زیاد ممکن است نشانه موارد زیر باشد:

• اشتباه در بارگیری
• کم فروشی
• اختلاط سایزهای مختلف میلگرد

بررسی استاندارد ملی میلگرد

در ایران، میلگردها باید مطابق استاندارد ملی ایران ۳۱۳۲ تولید شوند.

این استاندارد مشخص می‌کند:

• ترکیب شیمیایی فولاد
• مقاومت تسلیم
• مقاومت کششی
• درصد ازدیاد طول
• شکل آج‌ها

بررسی برگه آنالیز (Certificate)

هر محموله میلگرد باید دارای گواهی آنالیز کارخانه باشد.

این برگه شامل نتایج آزمایش‌های زیر است:

• Yield Strength (تنش تسلیم)
• Ultimate Strength (تنش گسیختگی)
• Elongation (درصد ازدیاد طول)
• ترکیب شیمیایی (C, Mn, Si)

مهندس ناظر باید بررسی کند:

• نتایج با استاندارد ۳۱۳۲ تطابق داشته باشند
• شماره ذوب در برگه آنالیز با میلگردها یکسان باشد

مرحله دوم: شناسایی کارخانه تولیدکننده

هر کارخانه تولیدکننده میلگرد دارای علامت اختصاری حک شده روی میلگرد است.

این علامت شامل موارد زیر است:

• کد کارخانه
• نوع آج
• استاندارد تولید

مثال:

ESF A3

یعنی:

• تولید کارخانه اصفهان
• نوع میلگرد A3

عدم وجود علامت حک شده یکی از نشانه‌های میلگرد غیر استاندارد است.

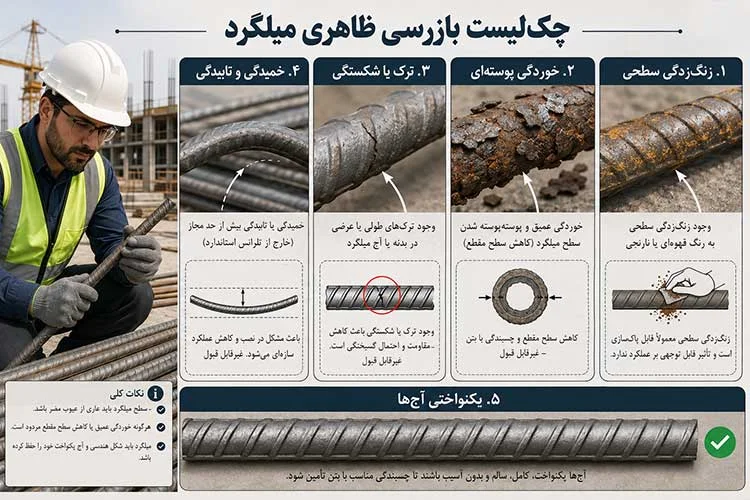

مرحله سوم: بازرسی ظاهری میلگرد

پس از تأیید مدارک، نوبت بررسی فیزیکی می‌رسد.

این مرحله یکی از مهم‌ترین بخش‌های کنترل کیفیت فولاد در کارگاه است.

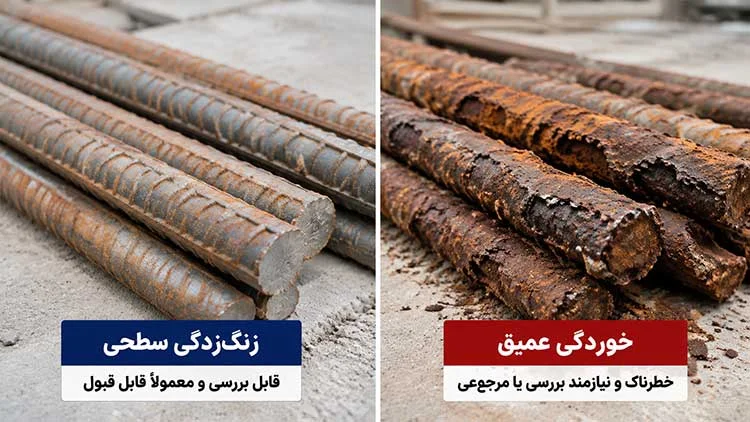

بررسی زنگ‌زدگی میلگرد

دو نوع زنگ‌زدگی وجود دارد:

زنگ‌زدگی سطحی

• لایه نازک
• با دست یا برس پاک می‌شود
• معمولاً قابل قبول است

خوردگی پوسته‌ای

• پوسته شدن سطح
• کاهش قطر میلگرد
• نشانه کاهش مقاومت

در صورت مشاهده خوردگی عمیق، میلگرد باید مرجوع شود.

بررسی ترک‌ها و عیوب سطحی

وجود موارد زیر خطرناک است:

• ترک‌های طولی
• پوسته شدن فلز
• حفره‌های سطحی
• ناپیوستگی آج‌ها

این عیوب می‌توانند نشانه کیفیت پایین فرآیند نورد باشند.

بررسی خمیدگی میلگرد

شاخه‌های میلگرد نباید دارای موارد زیر باشند:

• خمیدگی شدید
• تابیدگی
• تغییر شکل موضعی

این مشکلات معمولاً به دلیل بارگیری نامناسب یا ضربه در حمل‌ونقل ایجاد می‌شوند.

مرحله چهارم: کنترل ابعاد میلگرد

کنترل ابعاد باید با ابزار دقیق انجام شود.

ابزارهای مورد نیاز

• کولیس
• متر فلزی
• گیج اندازه میلگرد

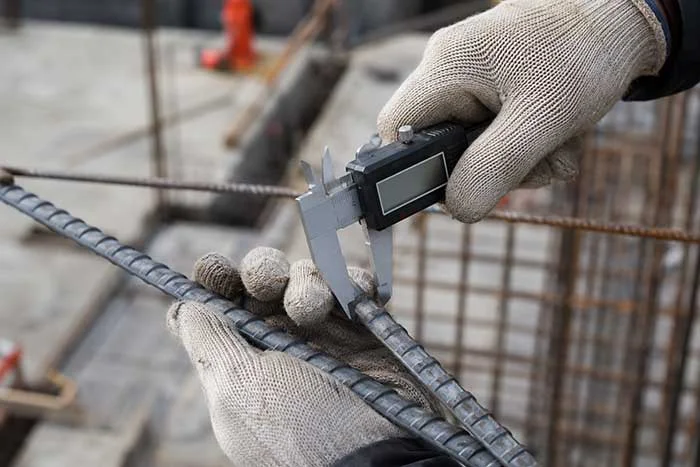

اندازه‌گیری قطر میلگرد

در اندازه‌گیری قطر باید توجه کرد:

• آج‌ها در اندازه‌گیری لحاظ نشوند
• اندازه از قسمت صاف میلگرد گرفته شود

اگر قطر واقعی کمتر از حد مجاز باشد، سطح مقطع فولاد کاهش می‌یابد.

کنترل طول شاخه میلگرد

طول استاندارد میلگرد معمولاً:

۱۲ متر

تلورانس طول:

تقریباً ±۵ سانتی‌متر

کاهش طول باعث افزایش پرت مصالح در کارگاه می‌شود.

مرحله پنجم: نمونه‌برداری برای آزمایشگاه

مطابق مبحث نهم مقررات ملی ساختمان، میلگردها باید آزمایش شوند.

تعداد نمونه‌ها

معمولاً:

• به ازای هر ۵۰ تن از هر سایز
• حداقل ۳ نمونه

نمونه‌ها برای آزمایش‌های زیر ارسال می‌شوند:

• آزمایش کشش
• آزمایش خمش
• آزمایش خمش معکوس

نکته مهم در نمونه‌برداری

نمونه‌ها نباید فقط از روی بار انتخاب شوند.

بهتر است:

• از وسط بار
• از لایه‌های زیرین
• از نقاط مختلف

انتخاب شوند تا نمونه‌ها نماینده واقعی کل محموله باشند.

مرحله ششم: دپوی صحیح میلگرد در کارگاه

یکی از اشتباهات رایج در کارگاه‌ها، نگهداری نادرست میلگرد است.

اگر میلگرد درست نگهداری نشود:

• دچار خوردگی می‌شود
• کیفیت آن کاهش می‌یابد
• استفاده از آن در سازه خطرناک می‌شود

فاصله از زمین

میلگردها نباید مستقیماً روی خاک قرار گیرند.

باید از موارد زیر استفاده شود:

• بلوک بتنی
• پالت فلزی
• تیر چوبی

حداقل فاصله از زمین:

۲۰ سانتی‌متر

محافظت در برابر رطوبت

در صورت بارندگی باید:

• روی میلگردها برزنت یا نایلون کشیده شود
• تهویه مناسب وجود داشته باشد

رطوبت طولانی مدت باعث خوردگی سریع فولاد می‌شود.

تفکیک سایز میلگردها

میلگردها باید بر اساس موارد زیر تفکیک شوند:

• سایز
• نوع میلگرد
• کارخانه تولیدکننده

هر دسته باید دارای برچسب مشخصات (Tag) باشد.

این کار از اشتباهات اجرایی مانند:

• استفاده از سایز اشتباه در ستون
• اختلاط میلگرد A2 و A3

جلوگیری می‌کند.

چک‌لیست میلگرد کارگاهی برای مهندسین ناظر

در زمان تحویل میلگرد، مهندس ناظر باید این موارد را بررسی کند:

بررسی مدارک

• تطبیق بارنامه با سفارش پروژه
• کنترل وزن محموله
• وجود گواهی آنالیز کارخانه
• تطبیق شماره ذوب

بررسی مشخصات فنی

• نوع میلگرد (A2 یا A3)
• استاندارد تولید
• علامت کارخانه روی میلگرد

بازرسی ظاهری

• عدم وجود خوردگی شدید
• عدم وجود ترک یا پوسته
• بررسی یکنواختی آج‌ها
• کنترل خمیدگی شاخه‌ها

کنترل ابعاد

• اندازه‌گیری قطر واقعی
• کنترل طول شاخه‌ها

نمونه‌برداری

• انتخاب نمونه‌ها از نقاط مختلف
• ارسال به آزمایشگاه معتبر

شرایط دپو

• فاصله از زمین
• محافظت در برابر رطوبت
• تفکیک سایزها

جمع‌بندی: تحویل میلگرد در کارگاه ، اولین گام در تضمین ایمنی سازه

کنترل تحویل میلگرد شاید در ظاهر یک مرحله ساده در پروژه باشد، اما در واقع یکی از مهم‌ترین فرآیندهای کنترل کیفیت سازه محسوب می‌شود.

یک مهندس ناظر حرفه‌ای می‌داند که:

• هر شاخه میلگرد باید بررسی شود
• هر محموله باید آزمایش شود
• هر خطای کوچک می‌تواند در آینده به یک مشکل بزرگ تبدیل شود

بنابراین اگر می‌خواهید از کیفیت فولاد، اجرای صحیح آرماتوربندی و ایمنی سازه مطمئن شوید، همیشه از یک چک‌لیست دقیق تحویل میلگرد استفاده کنید.
