اکسل طراحی تیر فولادی دو سر مفصل ابزاری کاربردی برای محاسبه و کنترل اولیه تیرهای فولادی ساده با مقاطع IPE تک و دوبل است. این فایل بهویژه برای مهندسان، مجریان و افرادی مناسب است که در پروژههای بنایی یا سازههای متعارف قصد دارند مقطع اولیه یک تیر را در دهانه مشخص بررسی کنند.
با واردکردن بارهای مرده و زنده، بار دیوار، عرض بارگیر، طول دهانه و مشخصات فولاد، فایل بار گسترده نهایی، لنگر خمشی، اساس مقطع پلاستیک موردنیاز، خیز و فرکانس تیر را محاسبه میکند.
این فایل توسط مهندس رسول چلنگر تهیه و تنظیم شده است. از ایشان بابت تهیه و انتشار این ابزار مهندسی تشکر میکنیم.
دانلود اکسل طراحی تیر فولادی دو سر مفصل
این فایل برای تیرهای دو سر مفصل تحت بار گسترده یکنواخت تهیه شده و امکان بررسی دو نوع مقطع را فراهم میکند:
- تیر با یک مقطع IPE
- تیر دوبل با دو مقطع IPE مشابه
کاربر میتواند مقطع پیشنهادی خود را وارد کرده و مناسب یا نامناسب بودن آن را از نظر مقاومت خمشی، خیز و فرکانس بررسی کند.
امکانات اکسل طراحی تیر دو سر مفصل
محاسبه بار گسترده و لنگر تیر فولادی
فایل با دریافت بار مرده، بار زنده، بار دیوار و عرض بارگیر، بار گسترده نهایی وارد بر تیر را محاسبه میکند.
پس از تعیین بار نهایی، حداکثر لنگر خمشی تیر دو سر مفصل تحت بار گسترده یکنواخت به دست میآید.
طراحی اولیه مقطع IPE تک و دوبل
کاربر میتواند یک مقطع IPE تک یا دو مقطع IPE مشابه را برای کنترل وارد کند.
فایل مشخصات موردنیاز مقطع، از جمله اساس مقطع پلاستیک و ممان اینرسی را از بانک مقاطع فراخوانی کرده و با مقدار موردنیاز مقایسه میکند.
کنترل خیز تیر فولادی دو سر مفصل
خیز تیر برای شرایط مختلف بارگذاری محاسبه میشود:
- خیز ناشی از بار مرده
- خیز ناشی از مجموع بار مرده و زنده
- خیز ناشی از بار زنده
فایل مقدار خیز محاسباتی را با حدود L/240 و L/360 مقایسه کرده و نتیجه کنترل را نمایش میدهد.
کنترل فرکانس تیر IPE
یکی دیگر از قابلیتهای فایل، محاسبه مقدماتی فرکانس طبیعی تیر است. فرکانس مقطع IPE تک و دوبل محاسبه و با مقدار مرجع فایل مقایسه میشود.
این کنترل برای مقایسه اولیه مقاطع مفید است، اما جایگزین ارزیابی کامل ارتعاش کف نیست.

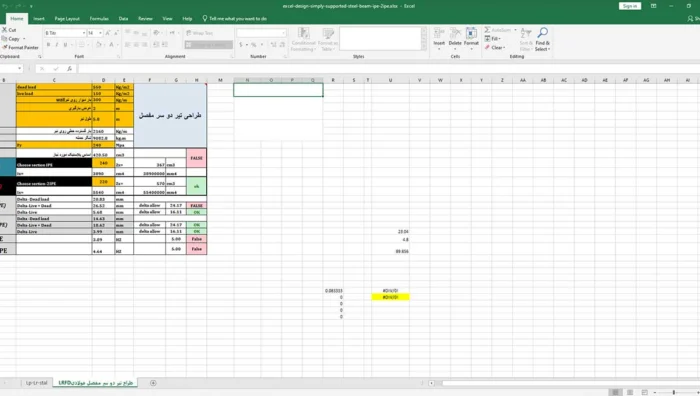

ورودیهای فایل اکسل تیر فولادی
برای انجام محاسبات کافی است اطلاعات زیر در سلولهای نارنجی وارد شوند:
- بار مرده سقف
- بار زنده سقف
- بار دیوار روی تیر
- عرض بارگیر
- طول دهانه تیر
- تنش تسلیم فولاد
- شماره مقطع IPE تک
- شماره مقطع IPE دوبل
تمام فرمولهای اصلی فایل محافظت شدهاند تا احتمال تغییر ناخواسته محاسبات کاهش پیدا کند.
این فایل برای چه کسانی مناسب است؟
اکسل طراحی تیر فولادی دو سر مفصل برای گروههای زیر کاربرد دارد:
- مهندسان عمران و سازه
- مهندسان محاسب
- مجریان ساختمان
- ناظران سازه
- دانشجویان مهندسی عمران
- فعالان پروژههای بنایی
- پیمانکاران بازسازی ساختمان
- افرادی که به برآورد اولیه مقطع تیر نیاز دارند
این ابزار میتواند در مرحله تخمین اولیه، بازدید کارگاهی و مقایسه گزینههای مختلف، سرعت محاسبات را افزایش دهد.
کاربرد فایل در سازههای بنایی
در بسیاری از ساختمانهای بنایی، برای پوشش یک بازشو، اجرای تیر زیر دیوار یا انتقال بار سقف، لازم است یک تیر فولادی در دهانه مشخص قرار گیرد.
با استفاده از این فایل میتوان پیش از انجام طراحی نهایی، مقطعهای IPE تک و دوبل را بهصورت مقدماتی بررسی و گزینههای نامناسب را حذف کرد.
بنابراین فایل برای تخمین اولیه در پروژههایی مانند موارد زیر مفید است:
- اجرای تیر زیر دیوار
- بازکردن دهانه در دیوارهای موجود
- تقویت ساختمانهای بنایی
- اجرای تیر در بازشوهای بزرگ
- بررسی اولیه تیرهای سقف
- مقایسه تیرآهن تک و دوبل
محدودیتهای فایل اکسل طراحی تیر فولادی
این فایل یک ابزار محاسباتی مقدماتی است و جایگزین طراحی کامل سازه توسط مهندس محاسب نیست.
کنترل برش، کمانش جانبی پیچشی، فشردگی مقطع، طول مهارنشده، اتصال تیرآهنهای دوبل، واکنش تکیهگاهی و طراحی اتصالات باید جداگانه انجام شود.
همچنین بار دیوار در محاسبه مقاومت خمشی لحاظ شده است، اما در نسخه فعلی در محاسبات خیز وارد نمیشود. وزن خود تیر نیز بهصورت خودکار به بارها اضافه نمیشود.
بنابراین نتایج فایل باید با نقشههای پروژه، شرایط واقعی اجرا، ضوابط مقررات ملی ساختمان و نظر مهندس محاسب کنترل شوند.
مشخصات فایل
| مشخصات | توضیحات |
|---|---|
| عنوان فایل | اکسل طراحی تیر فولادی دو سر مفصل |
| نوع تیر | تیر ساده یا دو سر مفصل |
| نوع مقطع | IPE تک و 2IPE |
| روش اصلی مقاومت | کنترل اساس مقطع پلاستیک |
| کنترل خیز | دارد |
| کنترل فرکانس | دارد |
| بانک مقاطع | IPE و IPB |
| تعداد شیتها | ۲ شیت |
| تهیهکننده | مهندس رسول چلنگر |
| فرمت | XLSX |
| دارای ماکرو | خیر |
| مناسب برآورد اولیه | بله |
| مناسب طراحی نهایی بدون کنترل مهندس | خیر |
| ارائهدهنده | سیویل اجرا، مرجع مهندسی عمران |
دانلود فایل از سیویل اجرا
فایل اکسل طراحی تیر فولادی دو سر مفصل از طریق سایت سیویل اجرا، مرجع مهندسی عمران در اختیار مهندسان، دانشجویان و فعالان حوزه اجرای ساختمان قرار گرفته است.
پس از دانلود، تنها سلولهای نارنجی را ویرایش کرده و برای هر پروژه، بارگذاری، شرایط تکیهگاهی، مهاربندی جانبی و ضوابط طراحی را بهصورت مستقل کنترل کنید.
