طراحی لقمه مهاربند فولادی با اکسل | تعیین ابعاد و کنترل اتصال مهاربند

طراحی لقمه مهاربند فولادی یکی از بخش‌های مهم در کنترل عملکرد مهاربندهای فولادی است که تأثیر مستقیمی بر نحوه انتقال نیرو، فاصله اعضای اتصال‌دهنده و عملکرد مناسب سیستم مهاربندی دارد.

در این صفحه از سایت سیویل اجرا فایل اکسل کاربردی طراحی لقمه مهاربند ارائه شده است که امکان تعیین ابعاد موردنیاز لقمه، کنترل فاصله اتصال‌دهنده‌ها و بررسی شرایط طراحی را برای مهندسان عمران و طراحان سازه فراهم می‌کند.

این فایل می‌تواند در فرآیند طراحی و کنترل جزئیات اجرایی مهاربندهای فولادی مورد استفاده قرار گیرد و باعث افزایش سرعت و دقت محاسبات شود.

معرفی فایل اکسل طراحی لقمه مهاربند

فایل اکسل طراحی لقمه مهاربند فولادی شامل بخش‌های مختلف برای انتخاب مشخصات مهاربند، بررسی مشخصات مقطع و تعیین ابعاد مناسب لقمه است.

این ابزار برای مهندسان محاسب، دانشجویان مهندسی عمران، دفترهای طراحی سازه و کارشناسان کنترل نقشه می‌تواند یک ابزار کاربردی برای انجام محاسبات اولیه و کنترل جزئیات اتصال باشد.

امکانات فایل طراحی لقمه مهاربند فولادی

این فایل اکسل شامل قابلیت‌های زیر است:

• تعیین نوع سیستم مهاربندی
• بررسی مهاربندهای قطری و سیستم‌های مختلف مهاربندی
• وارد کردن طول خالص مهاربند
• انتخاب پروفیل مهاربند از جداول موجود
• بررسی مشخصات هندسی مقاطع فولادی
• محاسبه لاغری مهاربند در دو جهت اصلی
• تعیین حداکثر فاصله اتصال‌دهنده‌ها
• تعیین تعداد لقمه موردنیاز
• کنترل ظرفیت اتصال لقمه
• تعیین ابعاد پیشنهادی ورق لقمه

بررسی شیت‌های فایل اکسل

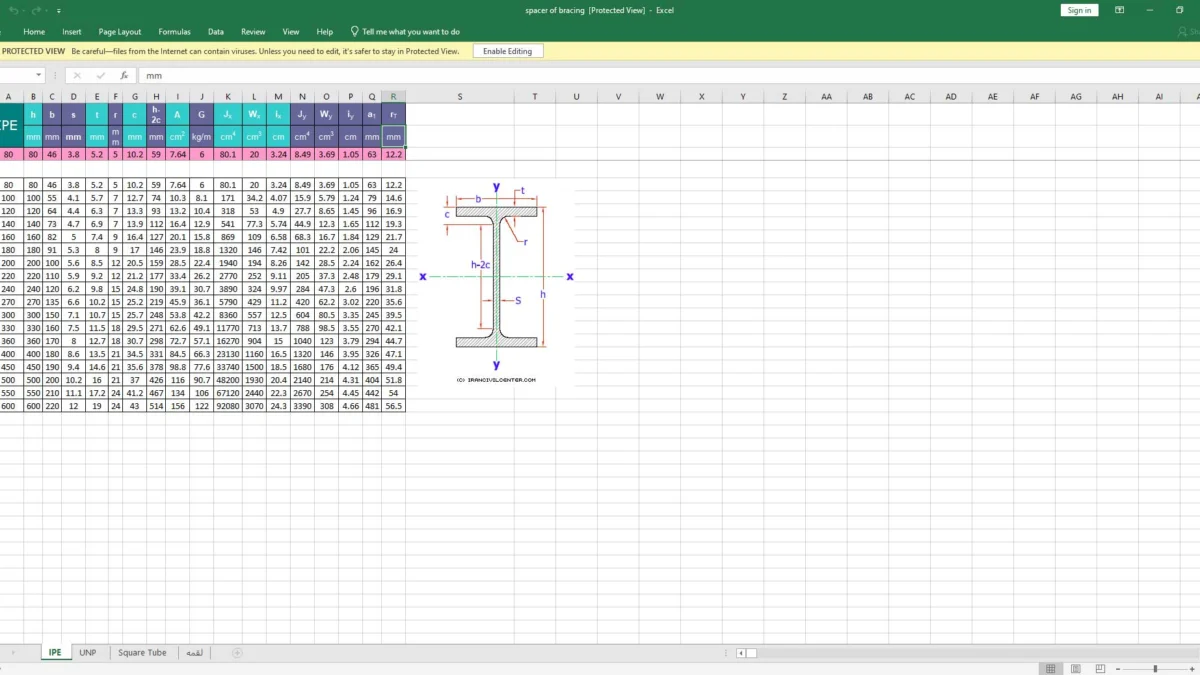

شیت اطلاعات مقاطع IPE

در این بخش اطلاعات مقاطع IPE شامل:

• ارتفاع مقطع
• عرض بال
• ضخامت جان و بال
• شعاع ژیراسیون
• سطح مقطع
• ممان اینرسی
• مدول مقطع

قرار گرفته است تا در محاسبات طراحی مورد استفاده قرار گیرد.

شیت مقاطع UNP

این بخش شامل جدول مشخصات مقاطع ناودانی UNP است و پارامترهایی مانند:

• مشخصات هندسی مقطع
• سطح مقطع
• شعاع ژیراسیون
• ممان اینرسی
• مدول مقطع

را برای انتخاب مهاربند در اختیار کاربر قرار می‌دهد.

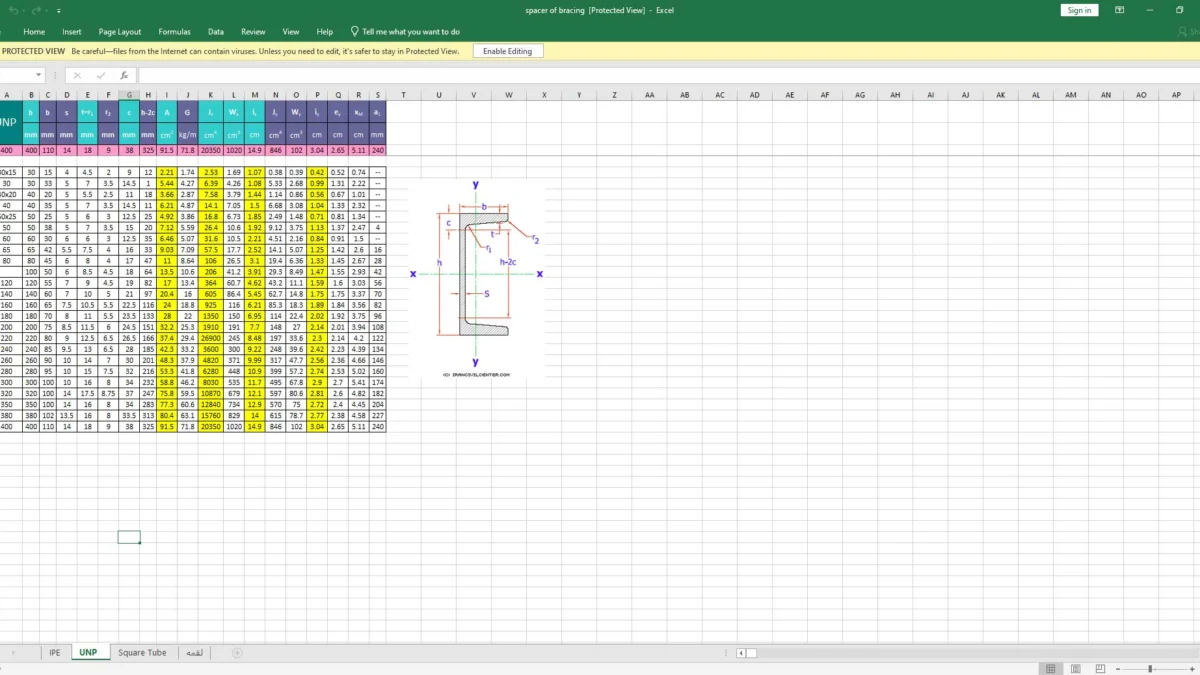

شیت مقاطع قوطی مربع

در این قسمت اطلاعات مقاطع قوطی فولادی شامل:

• ابعاد مقطع
• ضخامت
• سطح مقطع
• ممان اینرسی
• شعاع ژیراسیون

برای استفاده در طراحی مهاربندها قرار داده شده است.

شیت اصلی طراحی لقمه

مهم‌ترین بخش فایل، شیت طراحی لقمه مهاربند است که محاسبات اصلی در آن انجام می‌شود.

ورودی‌های اصلی شامل:

• نوع مهاربند
• طول مهاربند
• پروفیل مهاربند
• ارتفاع مقطع
• شعاع ژیراسیون
• مقاومت مصالح
• ضخامت لقمه
• ابعاد اولیه ورق

است.

سپس فایل پارامترهای زیر را محاسبه می‌کند:

• لاغری مهاربند در راستای x
• لاغری مهاربند در راستای y
• بیشترین مقدار لاغری
• فاصله مجاز اتصال‌دهنده‌ها
• تعداد لقمه موردنیاز
• کنترل مقاومت اتصال

فرمول‌ها و کنترل‌های انجام شده در فایل

در فایل از روابط محاسباتی برای موارد زیر استفاده شده است:

محاسبه لاغری مهاربند

که در دو راستای اصلی مقطع بررسی می‌شود.

تعیین فاصله اتصال‌دهنده‌ها

فاصله مجاز لقمه‌ها براساس لاغری عضو و شعاع ژیراسیون کنترل می‌شود.

کنترل ظرفیت اتصال لقمه

فایل با مقایسه ظرفیت اتصال ایجاد شده و نیروی موردنیاز، وضعیت کنترل را با عبارت:

• OK
• NOK

نمایش می‌دهد.

مزایای استفاده از فایل

✅ کاهش زمان محاسبات دستی
✅ افزایش سرعت طراحی جزئیات مهاربند
✅ مناسب برای کنترل اولیه طراحی سازه فولادی
✅ دارای جداول آماده مقاطع فولادی
✅ مناسب برای مهندسان عمران و دانشجویان سازه

مشخصات فایل

فرمت فایل: Excel (.xlsx)

موضوع: طراحی سازه فولادی

کاربرد: طراحی و کنترل لقمه مهاربند

مخاطبان:

• مهندسان عمران
• مهندسان محاسب سازه
• دانشجویان عمران
• دفترهای طراحی سازه

تشکر از تهیه‌کننده فایل

در بررسی انجام‌شده، نام نویسنده یا تهیه‌کننده مشخصی داخل فایل اکسل درج نشده است؛ بنابراین امکان ذکر نام نویسنده وجود ندارد.

جمع‌بندی

فایل طراحی لقمه مهاربند فولادی یک ابزار محاسباتی کاربردی برای تعیین ابعاد لازم لقمه، کنترل فاصله اتصال‌دهنده‌ها و بررسی شرایط طراحی مهاربندهای فولادی است که می‌تواند فرآیند طراحی جزئیات اجرایی سازه‌های فولادی را سریع‌تر و دقیق‌تر کند.

این فایل از طریق سایت سیویل اجرا در اختیار مهندسان و علاقه‌مندان حوزه سازه قرار گرفته است.
