نرم افزار محاسبه بارهای وارد بر ساختمان یک فایل اکسل جامع و کاربردی برای محاسبه انواع بارهای وارد بر سازه است. این فایل براساس اطلاعات درجشده در محصول، مطابق مبحث ششم مقررات ملی ساختمان ویرایش سال ۱۳۹۸ و ویرایش چهارم استاندارد ۲۸۰۰ تهیه شده است.
در این اکسل محاسباتی، کاربر اطلاعات اصلی پروژه، مشخصات مصالح، ابعاد ساختمان، نوع سقف، نوع کاربری، شرایط بار برف و پارامترهای لرزهای را وارد میکند و نتایج موردنیاز بهصورت خودکار در شیتهای تخصصی و صفحه خلاصه بارگذاری نمایش داده میشوند.
این فایل میتواند بخش زیادی از محاسبات تکراری بارگذاری را منظمتر کند، زمان انجام محاسبات اولیه را کاهش دهد و احتمال بروز اشتباه در روابط و انتقال دستی اعداد را کمتر کند.
محصول حاضر از طریق سایت سیویل اجرا در اختیار دانشجویان و مهندسان عمران قرار گرفته است.
نرم افزار محاسبه بارهای وارد بر ساختمان چه قابلیتهایی دارد؟

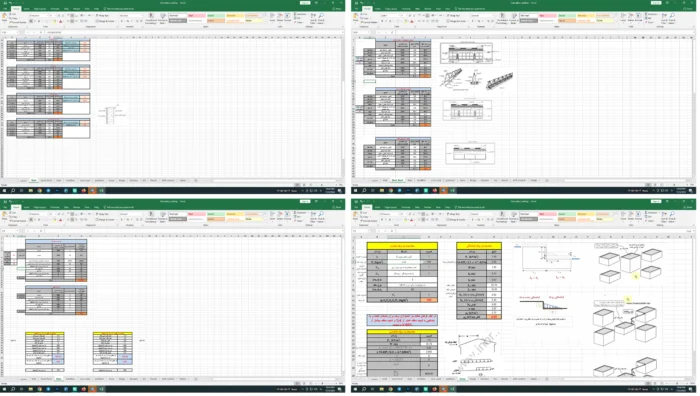

ساختار فایل بهگونهای طراحی شده است که بخشهای مختلف بارگذاری ساختمان در شیتهای جداگانه محاسبه شوند. خروجی این قسمتها در نهایت به شیت خلاصه نتایج منتقل میشود تا کاربر بتواند مقادیر اصلی بارگذاری را یکجا مشاهده کند.
محاسبه بار مرده انواع دیوار
در شیت محاسبه دیوار امکان تعیین مشخصات اجزای مختلف دیوار وجود دارد؛ از جمله:
- سنگ نما و ملات پشت آن
- نوع آجر یا بلوک
- اندود گچ و خاک
- لایه نهایی گچ
- ضخامت و جرم مخصوص مصالح
- ارتفاع دیوار
- درصد بازشوها
فایل برای دیوار نمای ساختمان، دیوار داخلی، دیوار مجاور همسایه، دیوار راهپله، دیوار بام و جانپناه دارای بخشهای مجزا است.
وزن واحد سطح و بار خطی دیوار پس از وارد کردن اطلاعات محاسبه میشود.
محاسبه بار مرده سقفهای ساختمانی
یکی از بخشهای گسترده این اکسل به محاسبه وزن سقف اختصاص دارد. فایل برای چند سیستم متداول سقف، جدول محاسباتی جداگانه در نظر گرفته است:
- سقف تیرچه با بلوک پلیاستایرن در طبقات
- سقف تیرچهبلوک در بام
- دال بتنی طبقات
- دال بتنی بام
- سقف تیرچه دوبل
- سقف وافل در طبقات و بام
لایههایی مانند کفسازی، ملات، پوکه، عایقکاری، دال بتنی، تیرچه، بلوک و سقف کاذب در محاسبات لحاظ میشوند.
اکسل محاسبه بار راهپله و پاگرد
در بخش بارگذاری راهپله، بار مرده رمپ و پاگرد با توجه به مصالح و ابعاد واردشده محاسبه میشود.
این شیت شامل محاسبات زیر است:
- وزن سنگ کف و پیشانی پله
- وزن بتن رمپ
- وزن آجرکاری زیر پله
- وزن اندود و سقف کاذب
- بار زنده راهپله
- بار خطی مرده وارد بر تیرهای پله
- بار خطی زنده وارد بر تیرهای پله
- محاسبات جداگانه پله طبقات و پارکینگ
خروجی بارهای مرده و زنده تیر پله به صفحه خلاصه بارگذاری منتقل میشود.
محاسبه بار زنده و بار تیغهبندی ساختمان
بارهای زنده طبقات، بام، پارکینگ، بالکن و راهپله در شیت مخصوص بار زنده تعریف میشوند.
در شیت تیغهبندی نیز وزن واحد سطح دیوار تیغهای براساس مصالح، ضخامت و جرم مخصوص محاسبه شده و بار معادل تیغهها با توجه به ارتفاع، طول تیغه و مساحت کف به دست میآید.
فایل علاوه بر محاسبه بار معادل، کنترل آییننامهای بار تیغهبندی را نیز نمایش میدهد.
نرم افزار محاسبه بار برف ساختمان
بخش بار برف فایل شامل پارامترهای مؤثر در تعیین بار برف است؛ از جمله:
- گروه خطرپذیری ساختمان
- ضریب اهمیت بار برف
- شهر محل پروژه
- بار برف مبنا
- ضریب شرایط دمایی
- ضریب برفگیری
- شیب سقف
- نوع سطح بام
- بار برف متوازن
- بار برف نامتوازن
- بار انباشتگی برف
در بانک اطلاعاتی فایل، فهرستی از شهرهای ایران و بار برف مبنای آنها براساس جداول مبحث ششم قرار گرفته است.
محاسبه بار خرپشته و وزن مؤثر لرزهای
برای دو خرپشته مجزا، امکان وارد کردن مساحت سقف، ارتفاع دیوارها، وزن دیوارهای نمادار و بدون نما، بار مرده سقف، بار زنده و بار برف وجود دارد.
خروجیهای این قسمت شامل موارد زیر است:
- بار خطی دیوارهای خرپشته
- بار متمرکز مرده سقف روی ستونها
- بار متمرکز زنده سقف
- بار متمرکز برف
- وزن مؤثر لرزهای خرپشته
اکسل محاسبه بار آسانسور
در شیت آسانسور، اطلاعاتی مانند ظرفیت، طول و عرض چاه، ضخامت دال سقف و وزن تجهیزات وارد میشوند.
فایل بار مرده و زنده کل آسانسور را محاسبه کرده و سهم بار وارد بر هر یک از چهار نقطه تکیهگاهی را نمایش میدهد.
این قسمت برای آمادهسازی بارهای متمرکز موردنیاز در مدل سازهای کاربرد دارد.
محاسبه ضریب زلزله در دو راستای ساختمان
شیت زلزله برای محاسبه ضریب زلزله در راستاهای X و Y طراحی شده است. پارامترهای موجود در این قسمت عبارتاند از:
- ضریب اهمیت ساختمان
- شتاب مبنای طرح
- ارتفاع ساختمان
- زمان تناوب تجربی و تحلیلی
- نوع زمین
- پارامترهای طیف استاندارد
- ضریب رفتار سیستم سازهای
- ضریب زلزله
- ضریب توزیع ارتفاعی K
- بار قائم زلزله طرهها
محاسبات لرزهای این بخش براساس اطلاعات واردشده و روابط تعریفشده در فایل انجام میشود.
کنترل دریفت و زمان تناوب سازه
فایل دارای شیت جداگانهای برای محاسبه پارامترهای موردنیاز کنترل دریفت است. زمان تناوب تجربی و تحلیلی در هر دو راستا وارد یا محاسبه شده و زمان تناوب نهایی، ضریب بازتاب و ضریب زلزله مربوط به کنترل تغییرمکان استخراج میشود.
این شیت ابزار کمکی برای آمادهسازی اطلاعات کنترل دریفت است و کنترل نهایی باید در نرمافزار تحلیل سازه و توسط مهندس محاسب انجام شود.
صفحه خلاصه نتایج بارگذاری ساختمان
یکی از مزایای فایل، وجود صفحه Result برای نمایش یکپارچه خروجیهاست. در این صفحه مقادیر اصلی زیر جمعآوری میشوند:
- بار مرده و زنده سقف طبقات
- بار مرده و زنده بام
- بار انواع دیوار
- بار تیرهای راهپله
- بار تیغهبندی
- بار برف و انباشتگی
- بارهای متمرکز خرپشته
- ضریب زلزله در دو راستا
- ضرایب KX و KY
- بار قائم طره
- بار مرده و زنده آسانسور
این جمعبندی باعث میشود کاربر بدون جستوجو میان شیتهای مختلف، به مهمترین نتایج دسترسی داشته باشد.
بانک اطلاعات مصالح و ضرایب آییننامهای
در شیت جداول، اطلاعات موردنیاز محاسبات از جداول مبحث ششم گردآوری شده است. این اطلاعات شامل جرم مخصوص مصالح متداول ساختمانی، ضرایب اهمیت، شرایط دمایی، ضرایب برفگیری و بار برف مبنای شهرهای مختلف است.
برای برخی دادهها، شماره جدول و صفحه مرجع نیز داخل فایل درج شده است که کنترل آییننامهای محاسبات را سادهتر میکند.
مزایای اکسل جامع محاسبه بارهای وارد بر ساختمان
این فایل میتواند برای پروژههای دانشجویی، تمرینهای دانشگاهی، تهیه دفترچه محاسبات و محاسبات اولیه پروژههای واقعی استفاده شود.
مهمترین مزایای آن عبارتاند از:
- یکپارچهکردن محاسبات بارگذاری در یک فایل
- کاهش محاسبات دستی و تکراری
- محاسبه چند نوع سقف و دیوار
- دسترسی به بانک اطلاعات مصالح
- محاسبه بارهای ثقلی و لرزهای
- نمایش نتایج در صفحه خلاصه
- امکان ویرایش اطلاعات پروژه
- مناسب برای آموزش فرآیند بارگذاری ساختمان
این فایل برای چه کسانی مناسب است؟
نرم افزار محاسبه بارهای وارد بر ساختمان برای گروههای زیر کاربرد دارد:
- دانشجویان مهندسی عمران
- مهندسان محاسب سازه
- طراحان ساختمان
- مهندسان دفاتر فنی
- داوطلبان آزمونهای مهندسی
- مدرسان و دانشجویان دروس بارگذاری و طراحی سازه
- افرادی که به یک فایل اکسل منظم برای کنترل محاسبات نیاز دارند
مشخصات فایل اکسل محاسبه بارهای ساختمان
| مشخصات | توضیحات |
|---|---|
| عنوان محصول | نرمافزار جامع محاسبه بارهای وارد بر ساختمان |
| نوع فایل | Excel محاسباتی |
| فرمت | XLSX |
| تعداد شیتها | ۱۴ شیت |
| زبان | فارسی |
| نسخه | مهر ۱۴۰۴ |
| مبنای معرفیشده | مبحث ششم مقررات ملی ساختمان، ویرایش ۱۳۹۸ و استاندارد ۲۸۰۰، ویرایش چهارم |
| سطح مخاطب | دانشجویان و مهندسان عمران |
| قابلیت ویرایش | دارد |
| نوع محاسبات | بارهای ثقلی، برف، زلزله، آسانسور و کنترل دریفت |
| نویسنده | مهندس محمدجواد بزرگی بائی |
| ارائهدهنده | سیویل اجرا |
نکته مهم درباره استفاده از فایل
این اکسل یک ابزار کمکی برای انجام و کنترل محاسبات بارگذاری است. نتایج هر پروژه باید با مشخصات واقعی ساختمان، آخرین ضوابط لازمالاجرا و نظر مهندس محاسب کنترل شوند.
مسئولیت انتخاب پارامترها، تشخیص سیستم سازهای و استفاده نهایی از نتایج بر عهده کاربر و مهندس طراح پروژه است.
دانلود نرم افزار محاسبه بارهای وارد بر ساختمان
با تهیه این محصول از سایت سیویل اجرا، فایل اکسل جامع محاسبات بارگذاری ساختمان در اختیار شما قرار میگیرد. پس از وارد کردن مشخصات پروژه در سلولهای تعیینشده، بخش زیادی از بارهای موردنیاز سازه بهصورت خودکار محاسبه و در صفحه نتایج جمعبندی میشوند.
