نشانههای خرابی سازه همیشه با یک ترک بزرگ یا فروریختن بخشی از ساختمان ظاهر نمیشوند. گاهی یک ترک مورب باریک کنار پنجره، زنگزدگی موضعی زیر تیر، فاصلهای تازه میان دیوار و ستون یا گیرکردن همزمان چند در، نخستین نشانه مشکلی جدیتر است. تفاوت یک بازدید معمولی با بازدید حرفهای نیز دقیقاً در همین نقطه مشخص میشود: مهندس عمران فقط عیب را نمیبیند؛ محل، الگو، امتداد، سابقه و ارتباط آن با مسیر انتقال بار را بررسی میکند.
از سوی دیگر، هر ترک یا تغییر ظاهری الزاماً به معنی کاهش ایمنی سازه نیست. ترکهای ناشی از جمعشدگی اندود، تغییرات حرارتی یا حرکت جزئی اجزای غیرسازهای ممکن است هیچ ارتباط مستقیمی با ظرفیت باربری ساختمان نداشته باشند. بنابراین نه بیتوجهی به علائم درست است و نه خطرناک اعلامکردن ساختمان صرفاً براساس یک مشاهده سطحی.
هدف این راهنمای سیویل اجرا، ارائه یک چارچوب کاربردی برای شناسایی اولیه ۹ نشانه مهم خرابی سازه است. این مقاله به مهندس کمک میکند هنگام بازدید ساختمان بداند کجا را ببیند، چه چیزی را ثبت کند، چه پرسشهایی بپرسد و در چه شرایطی ارزیابی تفصیلی، محدودکردن بهرهبرداری یا اقدام اضطراری را پیشنهاد دهد.
مطابق مبحث بیستودوم مقررات ملی ساختمان، بازرسی ادواری اجزای معماری، سازهای، برقی و مکانیکی بخشی از فرایند نگهداری ساختمان است. این مبحث، کنترل کیفیت بتن، خوردگی فولاد، تغییرشکل اعضا، وضعیت پی و نشست، درز انقطاع و اعضای باربر را در دامنه بازرسی قرار میدهد. بااینحال، بازدید چشمی فقط آغاز ارزیابی است و جای تحلیل سازه، آزمایش مصالح یا بررسی ژئوتکنیکی را نمیگیرد.
فهرست مطالب
- پاسخ کوتاه: ۹ نشانه اصلی خرابی سازه
- اصول تفسیر علائم آسیب در بازدید ساختمان
- اقدامات لازم پیش از شروع بازدید
- جدول ارزیابی اولیه نشانههای خرابی
- ترکهای مورب و پلکانی اطراف بازشوها
- ترکهای برشی در تیر، ستون، دیوار و اتصال
- خردشدگی و پوستهشدن بتن
- خوردگی و کاهش سطح مقطع فولاد
- نشست نامتقارن و دوران ساختمان
- کجی، جابهجایی جانبی و بازشدن درزها
- خیز و افتادگی غیرعادی تیر یا سقف
- نشانههای گسیختگی پانچ در دال
- کمانش و خرابی اتصالات سازه فولادی
- تعیین فوریت اقدام پس از بازدید
- آزمایشهای تکمیلی و غیرمخرب
- تنظیم گزارش حرفهای بازدید سازه
- خطاهای رایج مهندسان در ارزیابی خرابی
- جمعبندی و پرسشهای متداول

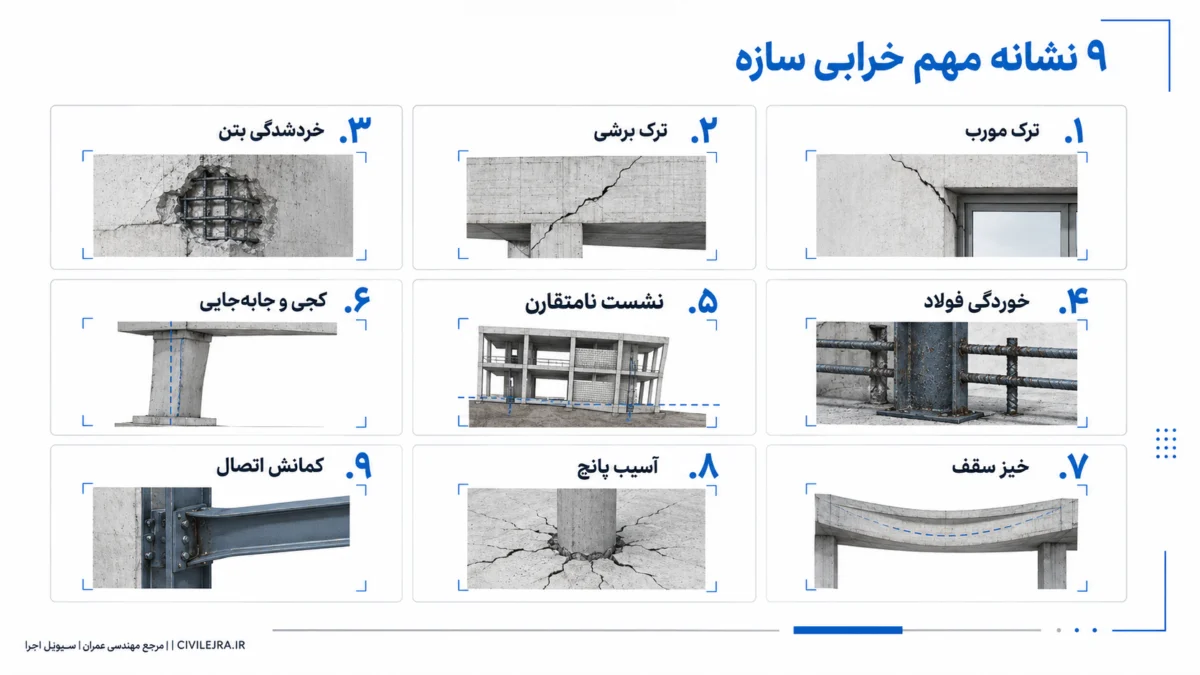

۹ نشانه خرابی سازه در یک نگاه
اگر بخواهیم پاسخ کوتاه و قابل استفادهای ارائه کنیم، مهمترین علائمی که هنگام بازدید ساختمان باید جدی گرفته شوند عبارتاند از:
- ترک مورب یا پلکانی در اطراف درها، پنجرهها و دیوارهای باربر
- ترک قطری، متقاطع یا برشی در تیر، ستون، دیوار برشی و ناحیه اتصال
- خردشدگی، ورقهشدن یا جداشدگی پوشش بتن و نمایانشدن میلگرد
- زنگزدگی گسترده، خوردگی و کاهش سطح مقطع میلگرد یا اعضای فولادی
- نشست نامتقارن پی، شیبدارشدن کف یا ترکهای پیشرونده در طبقات پایین
- کجی ستون یا دیوار، جابهجایی جانبی طبقه و بازشدن درز میان اجزا
- خیز یا افتادگی غیرعادی تیر، دال، سقف و بالکن
- ترکهای شعاعی و جداشدگی موضعی دال در اطراف ستون

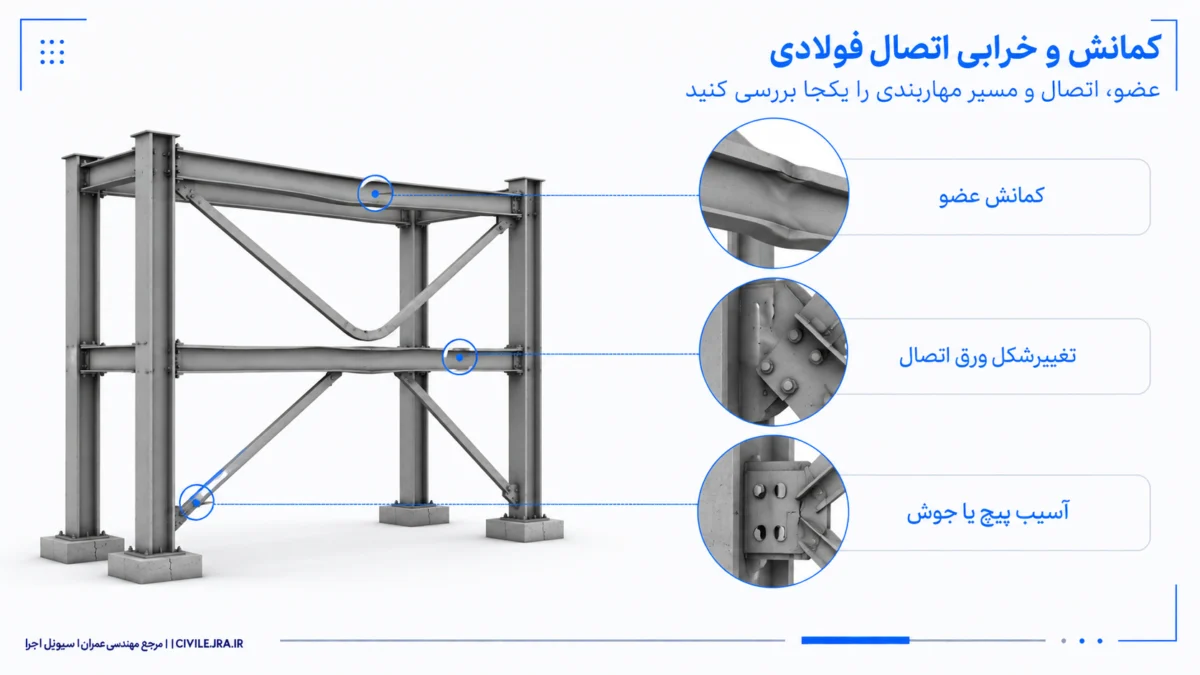

- کمانش عضو فولادی، ترک جوش، لقی پیچ یا تغییرشکل ورق اتصال
هیچکدام از این نشانهها بهتنهایی برای تعیین ایمنی یا ناایمنی قطعی ساختمان کافی نیستند. اهمیت هر علامت باید با توجه به نوع سازه، محل آسیب، الگوی گسترش، بارهای واردشده، سابقه ساختمان و نتایج بررسیهای تکمیلی تعیین شود.
اصول تشخیص نشانههای خرابی سازه
مشاهده خرابی با تشخیص علت آن تفاوت دارد
در بازدید چشمی، مهندس یک «نشانه» را ثبت میکند؛ برای مثال ترک قطری، زنگزدگی یا افتادگی سقف. نسبتدادن این نشانه به یک علت مشخص، مانند نشست پی، اضافهبار، خوردگی فعال یا آسیب زلزله، نیازمند شواهد بیشتری است.
یک ترک مشابه ممکن است در دو ساختمان علت کاملاً متفاوتی داشته باشد. ترک مورب دیوار در یک ساختمان بنایی میتواند ناشی از نشست نامتقارن باشد، اما در ساختمان دیگری همان الگو ممکن است به حرکت قاب پیرامونی، ضعف اتصال دیوار غیرسازهای یا ضربه ناشی از زلزله مربوط باشد.
راهنمای ACI PRC-228.4-23 فرایند برداشت وضعیت ظاهری سازه بتنی را شامل برنامهریزی، اجرای بازدید، مستندسازی، استفاده از ابزارهای تکمیلی و توجه به محدودیتهای بازدید چشمی میداند. بنابراین گزارش حرفهای باید میان «آنچه مشاهده شده» و «علت احتمالی» تفکیک قائل شود.

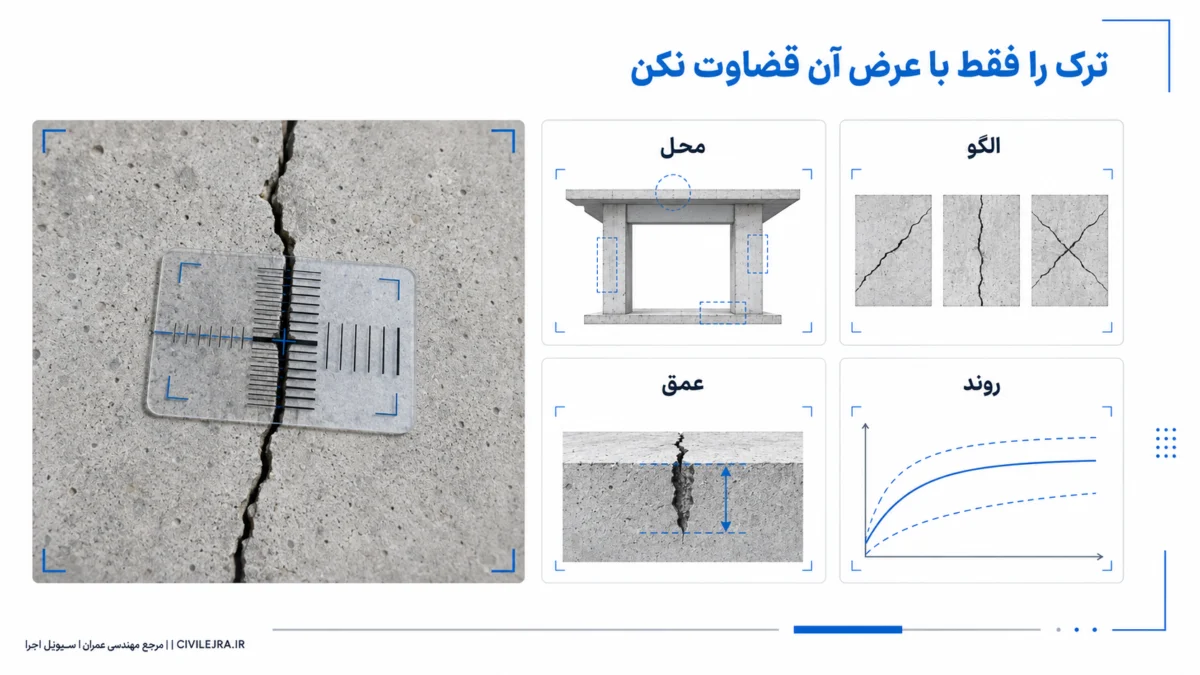

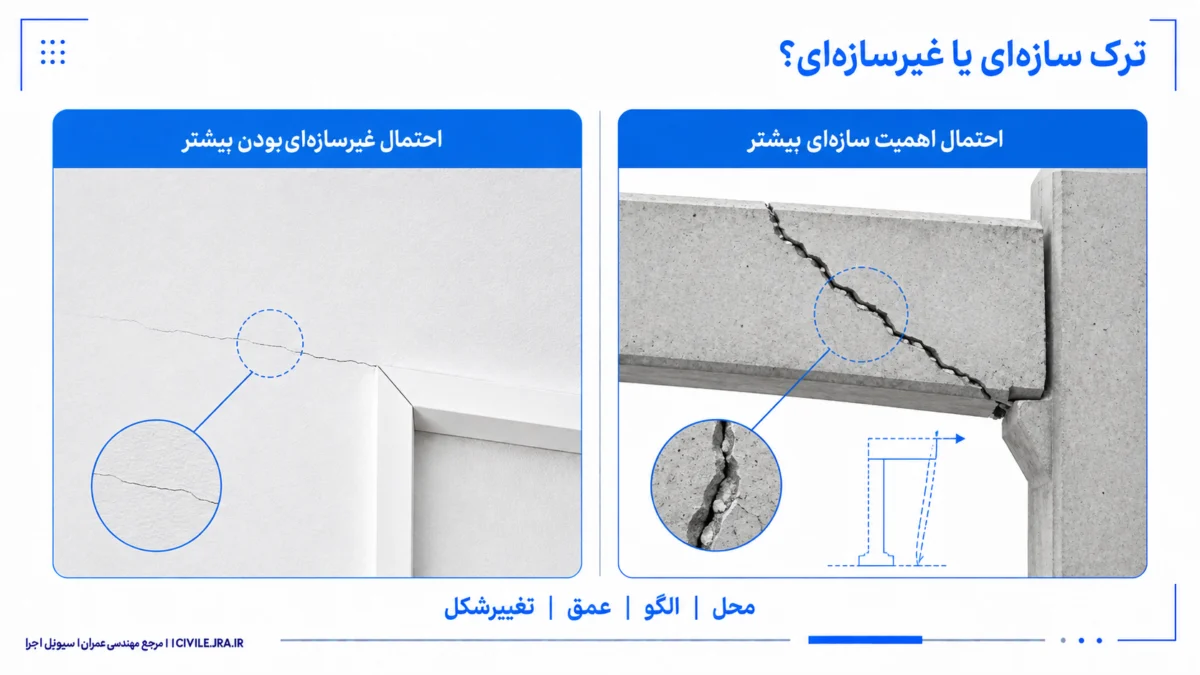

عرض ترک تنها معیار خطر نیست
توجه به عرض ترک ضروری است، اما قضاوت فقط براساس عرض آن میتواند گمراهکننده باشد. برای ارزیابی هر ترک باید عوامل زیر همزمان بررسی شوند:
- ترک در کدام عضو قرار دارد؟
- جهت ترک نسبت به نیروهای عضو چگونه است؟
- ترک از یک سطح عبور کرده یا تا عضو مجاور ادامه یافته است؟
- اثر جابهجایی، خردشدگی یا بازشدگی لبهها دیده میشود؟
- ترک فعال است یا در گذشته ایجاد شده و ثابت مانده است؟
- رطوبت، شوره، زنگآبه یا نشت از آن عبور میکند؟
- ترک پس از چه رویدادی مشاهده شده است؟
- آیا الگوی مشابهی در طبقات یا دهانههای دیگر وجود دارد؟
راهنمای ACI 224.1R نیز ارزیابی علت ترک را پیش از انتخاب روش تعمیر ضروری میداند. تزریق یا پوشاندن ترک بدون شناخت علت میتواند فقط نشانه ظاهری را پنهان کند، درحالیکه عامل اصلی همچنان فعال است.
مسیر انتقال بار باید مبنای بازدید باشد
بازدید سازه نباید به مجموعهای از عکسهای پراکنده تبدیل شود. مهندس باید مسیر انتقال بار را از سقف و تیرها به ستونها یا دیوارهای باربر و سپس به پی دنبال کند. وجود چند علامت مرتبط در یک مسیر بار، معمولاً اهمیت بیشتری از یک عیب منفرد و جداافتاده دارد.
برای مثال، ترکیب افتادگی یک تیر، ترک قطری در اتصال همان تیر به ستون و خردشدگی بتن ستون زیر آن، از یک ترک منفرد در اندود دیوار مهمتر است. همچنین آسیبهای تکرارشونده در یک محور میتوانند وجود ضعف موضعی، تغییر کاربری یا اضافهبار را مطرح کنند.
نوع سیستم سازهای را پیش از تفسیر علائم مشخص کنید
یک ترک در دیوار غیرسازهای قاب خمشی با ترک مشابه در دیوار باربر بنایی معنای یکسانی ندارد. پیش از نتیجهگیری باید مشخص شود ساختمان دارای کدام سیستم است:
- قاب بتنآرمه
- قاب فولادی
- دیوار باربر بنایی
- سیستم مختلط
- دیوار برشی
- قاب مهاربندیشده
- دال تخت یا سقف تیر و دال
- سقفهای تیرچهای، کامپوزیت یا سایر سیستمها
نقشههای سازه، دفترچه محاسبات، شناسنامه فنی و نقشههای چونساخت در این مرحله بسیار ارزشمندند. نبود مدارک باید صریحاً در گزارش ثبت شود؛ زیرا سطح اطمینان ارزیابی را کاهش میدهد.

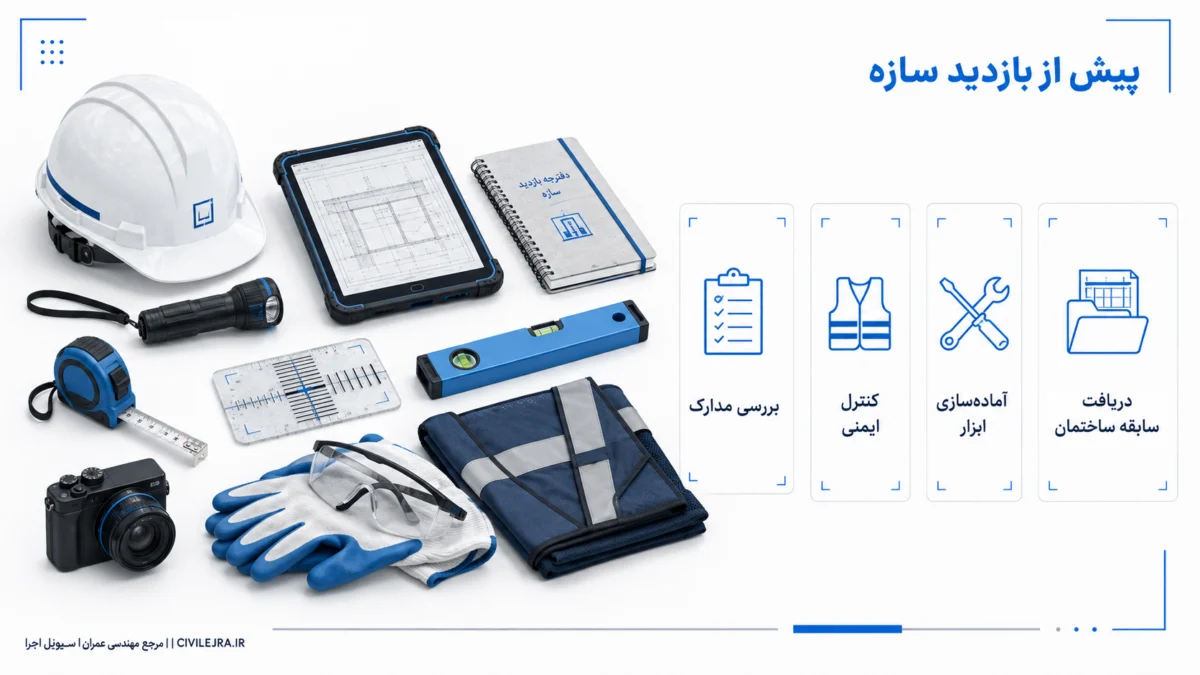

اقدامات لازم پیش از شروع بازدید سازه
سوابق ساختمان را جمعآوری کنید
پیش از ورود به جزئیات، این اطلاعات را از مالک، مدیر ساختمان یا بهرهبردار دریافت کنید:
- سال تقریبی ساخت و سابقه تعمیرات اساسی
- نوع سازه و تعداد طبقات
- تغییرات معماری و سازهای انجامشده
- حذف یا جابهجایی دیوارها
- ایجاد بازشوهای جدید در سقف یا دیوار
- تغییر کاربری و افزایش بار بهرهبرداری
- نصب مخزن، تجهیزات سنگین یا تأسیسات جدید
- سابقه آتشسوزی، زلزله، سیل یا برخورد وسیله نقلیه
- گودبرداری و ساختوساز در املاک مجاور
- تاریخ مشاهده اولین آسیب
- سرعت و نحوه گسترش ترک یا تغییرشکل
- گزارشها، عکسها و تعمیرات قبلی
اگر خرابی پس از رویدادی مشخص آغاز شده باشد، رابطه زمانی آن باید در گزارش ثبت شود؛ ولی همین رابطه زمانی بهتنهایی اثباتکننده علت نیست.
ایمنی بازدید را قبل از ورود کنترل کنید
بازدیدکننده نباید برای مشاهده دقیقتر، خود را در معرض سقوط مصالح یا ناپایداری احتمالی قرار دهد. وجود هرکدام از شرایط زیر میتواند ضرورت توقف بازدید عادی و تعریف یک مسیر ایمن را مطرح کند:
- صدای شکست یا تغییرشکل در حال وقوع
- ریزش مداوم بتن، آجر، سنگ نما یا پوشش سقف
- ستون یا دیوار بهوضوح ناپایدار
- سقف دارای افتادگی شدید و تازه
- عضو موقت یا شمعبندی آسیبدیده
- بوی گاز، حریق، دود یا کابل برق نمایان
- تجمع آب در مجاورت تجهیزات برقی
- گود باز و حفاظتنشده در مجاورت پی
- احتمال سقوط اجزا در مسیر ورود
براساس مبحث بیستودوم، در صورت وجود خطر واژگونی، فروریزش یا مخاطره برای جان ساکنان، موضوع از یک بازدید معمولی فراتر میرود و باید اقدامات ایمنی متناسب از سوی افراد و مراجع دارای صلاحیت انجام شود.
ابزارهای ساده اما ضروری همراه داشته باشید
برای برداشت اولیه معمولاً ابزارهای زیر مفیدند:
- چراغقوه
- دوربین یا تلفن همراه با قابلیت ثبت موقعیت عکس
- متر، خطکش و مقیاس تصویری
- شابلون یا گیج اندازهگیری ترک
- تراز، شاقول یا شیبسنج کالیبره
- دفترچه ثبت مشاهدات
- نسخه نقشه طبقات برای علامتگذاری آسیبها
- تجهیزات حفاظت فردی متناسب با محل
- دوربین دوچشمی برای نقاط مرتفع
- رطوبتسنج یا تجهیزات تکمیلی، در صورت نیاز و صلاحیت
اندازهگیری با ابزارهای تلفن همراه میتواند برای غربالگری اولیه مفید باشد، اما نباید بدون کنترل دقت و کالیبراسیون مبنای تصمیم سازهای قرار گیرد.
جدول ارزیابی اولیه نشانههای خرابی ساختمان
| نشانه مشاهدهشده | علتهای احتمالی | سطح توجه اولیه | اقدام پیشنهادی |
|---|---|---|---|
| ترک مورب یا پلکانی اطراف بازشو | نشست، تمرکز تنش، حرکت قاب، ضعف دیوار | تخصصی | نقشهبرداری ترک و بررسی ارتباط آن با پی و قاب |
| ترک قطری در تیر، ستون یا دیوار برشی | تقاضای برشی، زلزله، اضافهبار، ضعف جزئیات | بالا | محدودکردن دسترسی و ارزیابی فوری عضو |
| خردشدگی بتن و نمایانشدن میلگرد | فشار زیاد، ضربه، خوردگی، حریق یا آسیب لرزهای | بالا | بررسی ظرفیت باقیمانده و احتمال نیاز به مهاربندی |
| زنگزدگی و کاهش مقطع فولاد | نفوذ آب، کلرید، نقص پوشش، دوام نامناسب | تخصصی تا بالا | تعیین گستره خوردگی و اندازهگیری کاهش مقطع |
| نشست نامتقارن و شیب کف | ضعف خاک، نشت آب، گودبرداری مجاور، تغییر رطوبت | بالا | بررسی ژئوتکنیکی، نقشهبرداری تراز و پایش |
| کجی ستون یا بازشدن درزها | دریفت، نشست، ضربه، تغییرشکل ماندگار | بالا | اندازهگیری هندسی و بررسی پایداری |
| خیز یا افتادگی سقف | اضافهبار، ضعف عضو، خزش، خوردگی یا آسیب اتصال | بالا | کنترل بار، برداشت خیز و تحلیل عضو |
| ترک شعاعی اطراف ستون در دال | تمرکز برش و احتمال آسیب پانچ | بسیار بالا | تخلیه محدوده و ارزیابی فوری دال و ستون |
| کمانش یا خرابی اتصال فولادی | فشار محوری، زلزله، حریق، ضعف اتصال | بسیار بالا | محدودیت بهرهبرداری و بررسی فوری متخصص |
این جدول برای غربالگری اولیه است و نباید بهعنوان معیار قطعی اعلام ایمنی، صدور دستور تخریب یا طراحی تعمیر استفاده شود.

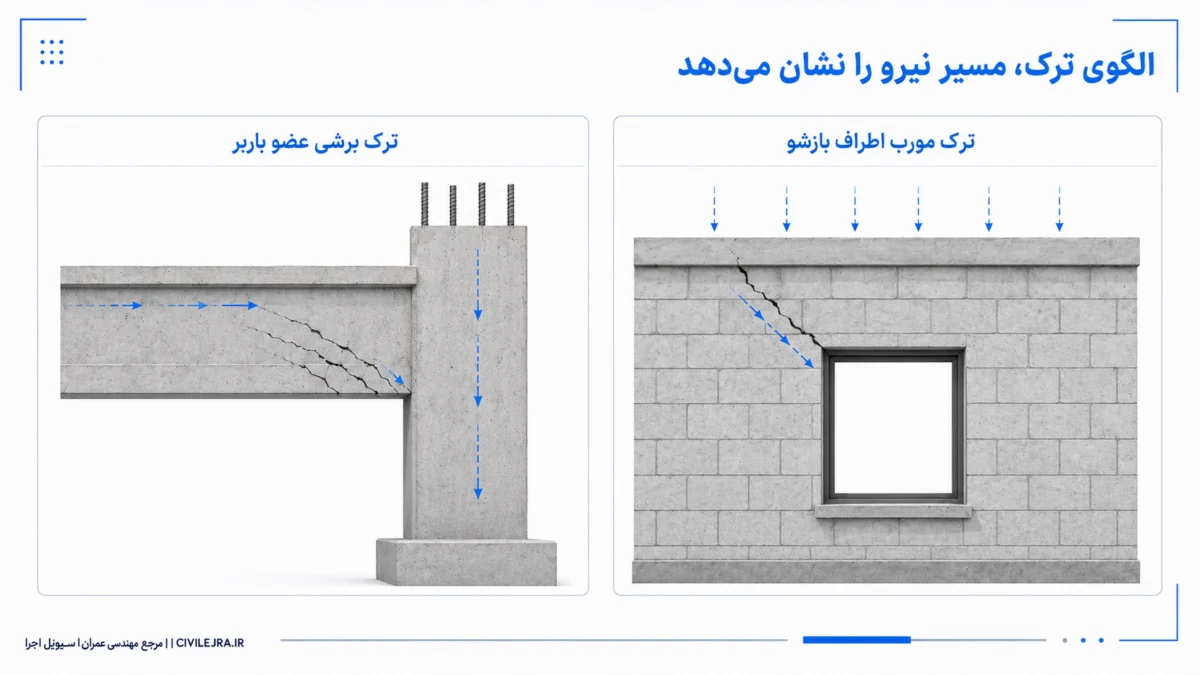

نشانه اول: ترک مورب یا پلکانی اطراف بازشوها
چه چیزی باید دیده شود؟
ترکهای قطری که از گوشه در یا پنجره آغاز میشوند، ترکهای پلکانی در امتداد بندهای ملات و ترکهایی که از بازشو به سقف، کف یا ستون ادامه دارند، باید دقیق ثبت شوند. گوشه بازشوها محل تمرکز تنشاند؛ بنابراین وجود ترک در این نواحی بهخودیخود عجیب نیست، اما الگو و رفتار ترک اهمیت دارد.
در ساختمان بنایی، ترک پلکانی میتواند نشاندهنده حرکت دیوار یا نشست نامتقارن باشد. در ساختمان قابدار، همین ترک ممکن است در دیوار پرکننده غیرسازهای ایجاد شده باشد؛ بهویژه اگر قاب تغییرشکل داده یا اتصال دیوار با اعضای پیرامونی مناسب نباشد.
چه عواملی اهمیت ترک را افزایش میدهند؟
ترک اطراف بازشو زمانی جدیتر میشود که:
- در دو سمت یک دیوار ادامه داشته باشد؛
- از اندود عبور کرده و در مصالح اصلی نیز دیده شود؛
- عرض یا طول آن در حال افزایش باشد؛
- با شیب کف یا گیرکردن درها همراه شود؛
- در طبقات مختلف روی یک محور تکرار شود؛
- در دیوار باربر قرار گرفته باشد؛
- لبههای ترک نسبت به یکدیگر جابهجایی داشته باشند؛
- پس از گودبرداری مجاور، زلزله یا نشت آب ایجاد شده باشد.
در بازدید چه کاری انجام شود؟
محل ابتدا و انتهای ترک را روی پلان مشخص کنید. از نمای نزدیک و دور عکس بگیرید و یک مقیاس قابل خواندن کنار ترک قرار دهید. مشخص کنید ترک فقط در پوشش است یا به واحد بنایی و ملات نفوذ کرده است. سپس زیرزمین، پی قابل مشاهده، دیوارهای مجاور و طبقات بالا و پایین همان محور را بررسی کنید.
اشتباه رایج آن است که تمام ترکهای اطراف پنجره به نشست پی نسبت داده شوند. تمرکز تنش، جمعشدگی مصالح، حرکت حرارتی، ضعف نعلدرگاه یا تغییرشکل قاب نیز میتواند الگوی مشابهی ایجاد کند.
نشانه دوم: ترک برشی در تیر، ستون، دیوار برشی یا اتصال
شکل ظاهری ترک برشی چگونه است؟
ترک برشی معمولاً جهت مورب دارد و ممکن است در جان تیر، انتهای تیر، ستون کوتاه، دیوار برشی یا ناحیه اتصال تیر به ستون ظاهر شود. در دیوارهای سازهای، الگوی قطری متقاطع یا ترکهایی شبیه حرف X میتواند نشاندهنده تقاضای رفتوبرگشتی شدید، بهویژه پس از زلزله باشد.
محل ترک بهاندازه شکل آن اهمیت دارد. ترک مایل نزدیک تکیهگاه تیر با ترک خمشی تقریباً قائم در میانه دهانه یکسان نیست. در ستون نیز ترک قطری همراه با خردشدگی گوشهها یا بازشدن خاموتها باید با حساسیت بیشتری بررسی شود.
چرا این نشانه مهم است؟
گسیختگیهای برشی معمولاً رفتار تردتری از گسیختگی خمشی دارند و ممکن است امکان تغییرشکل هشداردهنده کمتری ایجاد کنند. بااینحال، مشاهده ترک مورب بهتنهایی اثبات نمیکند که عضو در آستانه گسیختگی برشی قرار دارد. مهندس باید ابعاد عضو، آرماتورگذاری، بارگذاری، وضعیت تکیهگاهها، سابقه زلزله و تغییرات بهرهبرداری را بررسی کند.
کنترلهای میدانی ضروری
- امتداد، طول و تراکم ترکها را ثبت کنید.
- وجود ترک مشابه در وجه مقابل عضو را بررسی کنید.
- به خردشدگی بتن، صدای توخالی و ریزش پوشش توجه کنید.
- اتصال عضو به تیر، ستون، دیوار یا پی را مشاهده کنید.
- بارهای تازه یا تجهیزات سنگین نزدیک عضو را شناسایی کنید.
- وجود بازشو یا بریدگی ایجادشده در عضو را کنترل کنید.
- تاریخ ایجاد ترک و تغییرات آن را از بهرهبردار بپرسید.
پس از زلزله، ارزیابی عملکرد ساختمان نباید صرفاً بر بازدید عمومی تکیه کند. استاندارد ASCE/SEI 41-23 برای ارزیابی و بهسازی لرزهای ساختمانهای موجود، فرایندی مبتنی بر سطوح عملکرد و بررسی مرحلهای ارائه میکند. این مرجع جایگزین ضوابط ایران نیست، اما میتواند در پروژههای تخصصی بهعنوان مرجع فنی مکمل استفاده شود.

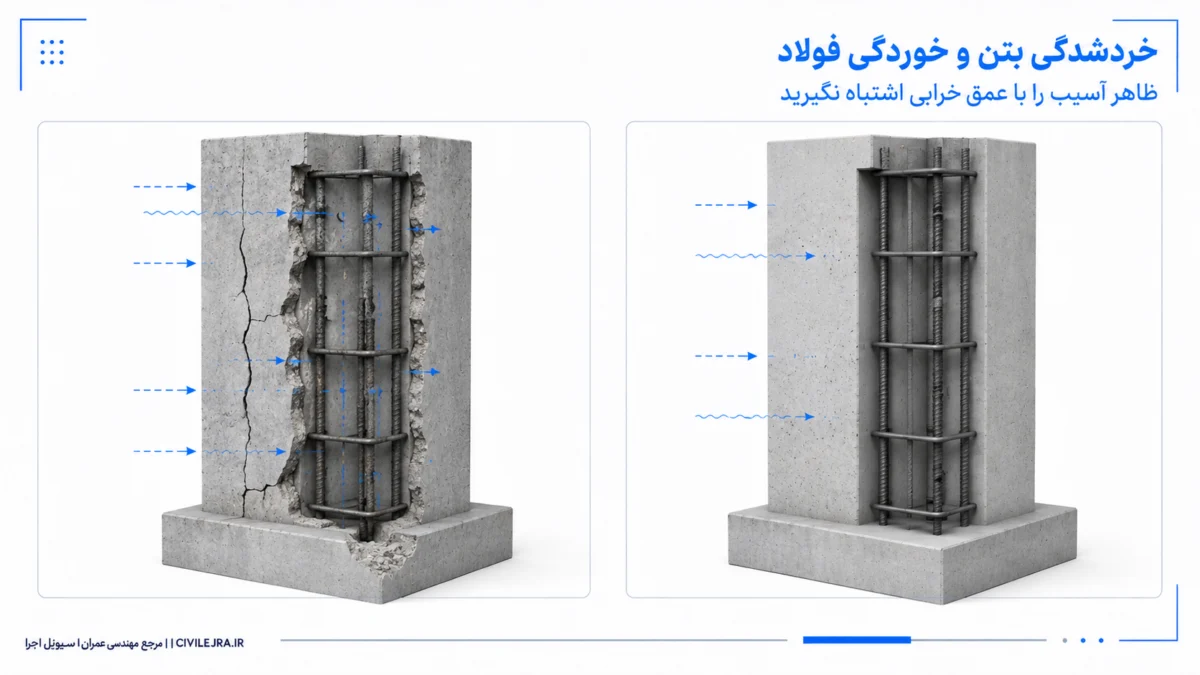

نشانه سوم: خردشدگی، پوستهشدن بتن و نمایانشدن میلگرد
تفاوت جداشدگی سطحی با آسیب سازهای چیست؟
پوستهشدن پوشش بتن ممکن است بر اثر خوردگی میلگرد، ضربه، یخزدگی، حریق، اجرای نامناسب یا ضعف موضعی بتن رخ دهد. در برخی موارد آسیب عمدتاً به لایه پوششی محدود است؛ اما اگر در ناحیه بحرانی ستون، اتصال، دیوار یا تکیهگاه دیده شود، میتواند نشانه کاهش ظرفیت یا آسیب جدیتر باشد.
خردشدگی بتن با پوستهشدن ساده متفاوت است. خردشدگی معمولاً با لهیدگی، جداشدن قطعات، تغییرشکل میلگرد و ازبینرفتن یکپارچگی ناحیه فشاری همراه میشود. چنین وضعیتی در پای ستون، اتصال تیر به ستون، انتهای دیوار برشی و زیر تکیهگاهها اهمیت ویژه دارد.
نشانههای تشدیدکننده
- نمایانشدن میلگردهای طولی یا خاموتها
- کمانش میلگرد طولی
- بازشدن یا گسیختگی خاموت
- ریزش پیوسته قطعات بتن
- خردشدگی در چند وجه عضو
- کاهش محسوس ابعاد مؤثر مقطع
- آسیب همزمان در اعضای مجاور
- تغییرشکل یا کوتاهشدگی عضو
- سابقه حریق، ضربه یا زلزله
اقدام مناسب چیست؟
در صورت احتمال جداشدن قطعات، ابتدا محدوده سقوط ایمنسازی شود. کندن بتن لق با چکش یا ابزار دستی پیش از ارزیابی مهندس مسئول، ممکن است گستره آسیب را افزایش دهد یا شواهد مهم را از بین ببرد. اگر خردشدگی در عضو اصلی باربر رخ داده باشد، ضرورت شمعبندی یا مهاربندی موقت باید توسط متخصص دارای صلاحیت بررسی شود.
برای سازههای بتنی موجود، ACI CODE-562-25 الزامات ارزیابی، تعمیر و بهسازی اعضا و سیستمهای بتن سازهای را پوشش میدهد. انتخاب تعمیر باید براساس علت، ظرفیت باقیمانده، دوام مورد انتظار و شرایط باربری انجام شود؛ نه صرفاً براساس ظاهر سطح.
نشانه چهارم: خوردگی، زنگآبه و کاهش سطح مقطع فولاد
خوردگی در سازه بتنی چگونه ظاهر میشود؟
نشانههای متداول خوردگی میلگرد عبارتاند از:
- لکههای قهوهای یا زنگآبه روی بتن؛
- ترکهای طولی همراستا با میلگرد؛
- طبلهکردن پوشش بتن؛
- جداشدگی و ریزش بتن روی آرماتور؛
- نمایانشدن میلگرد زنگزده؛
- نفوذ مداوم رطوبت یا املاح.
محصولات خوردگی حجم بیشتری از فولاد اولیه اشغال میکنند و میتوانند به پوشش بتن فشار وارد کنند. در مراحل پیشرفته، خوردگی باعث کاهش سطح مقطع میلگرد و تضعیف پیوستگی میان فولاد و بتن میشود.
خوردگی در سازه فولادی چه نشانههایی دارد؟
در سازه فولادی باید ورقهای کفستون، اتصالهای نزدیک بام و نما، زیرزمینهای مرطوب، نواحی مجاور آبروها، مقاطع جعبهای، درزها و محل تجمع آب با دقت بیشتری بررسی شوند.
همه زنگزدگیها شدت یکسان ندارند. زنگ سطحی یکنواخت با پوستهپوستهشدن عمیق، حفرهدارشدن یا کاهش محسوس ضخامت ورق متفاوت است. در اعضای نازک، ورق اتصال، نبشی، ورق گاست و نواحی اطراف پیچ و جوش، مقدار محدودی کاهش ضخامت نیز ممکن است اهمیت بیشتری داشته باشد.
مبحث بیستودوم بهطور مشخص زنگزدگی فولاد، ترک ناشی از جوشکاری نامناسب، لقی اتصال، جوش ناکافی، تغییرشکل ماندگار و کمانش موضعی را از عوامل قابل بررسی در سازه فولادی معرفی میکند.
چگونه گستره خوردگی ارزیابی میشود؟
بررسی ظاهری باید با ثبت محیط مرطوب، مسیر ورود آب، گستره آسیب و ضخامت باقیمانده همراه باشد. بسته به شرایط، ممکن است از ضخامتسنج اولتراسونیک، پتانسیل نیمسلولی، مقاومت الکتریکی، اسکن آرماتور یا نمونهبرداری استفاده شود.
روش ASTM C876 برای برآورد پتانسیل خوردگی آرماتور بدون پوشش در بتن به کار میرود، اما نتیجه آن باید با محدودیتهای روش و شرایط رطوبتی سطح تفسیر شود. فهرست روشهای جاری مرتبط با آزمون بتن در بخش استانداردهای بتن ASTM قابل بررسی است.
رنگآمیزی عضو فولادی یا ترمیم سطح بتن بدون حذف عامل ورود رطوبت، درمان کامل محسوب نمیشود.

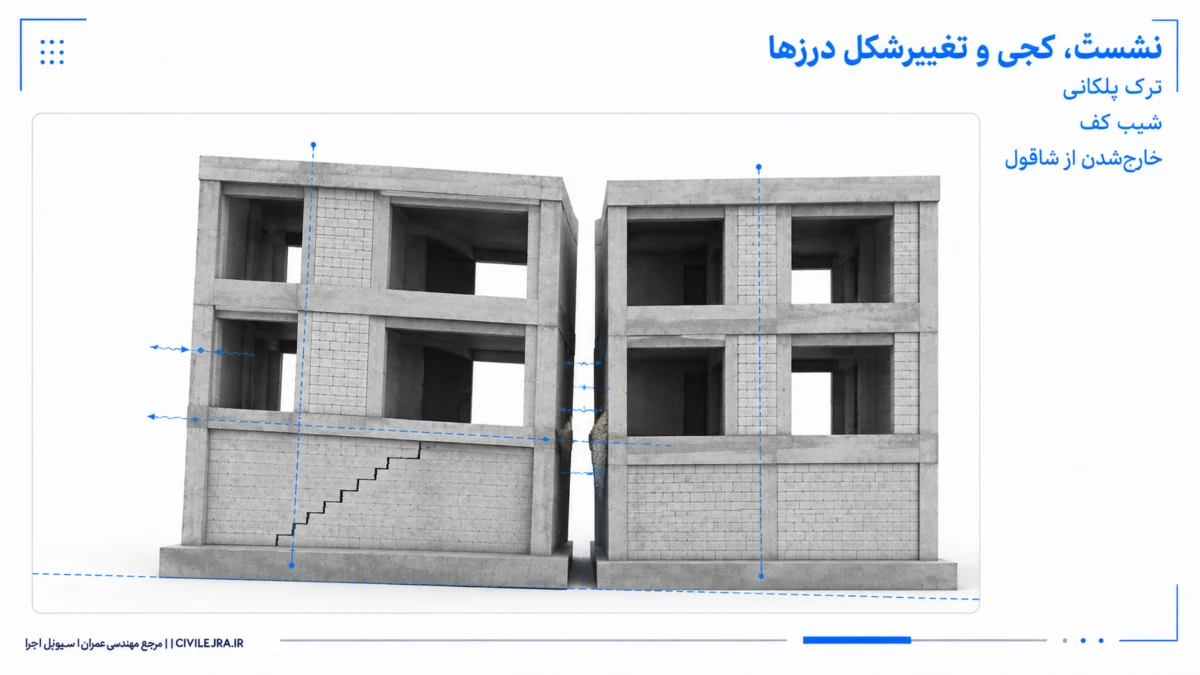

نشانه پنجم: نشست نامتقارن پی و دوران ساختمان
علائم نشست نامتقارن چیست؟
نشست یکنواخت ممکن است بدون آسیب آشکار رخ دهد، اما تفاوت نشست بین بخشهای ساختمان میتواند ترک و تغییرشکل ایجاد کند. نشانههای میدانی احتمالی عبارتاند از:
- ترکهای پلکانی در دیوارهای بنایی؛
- ترک مورب از گوشه بازشوها؛
- شیبدارشدن کف؛
- بازشدن اتصال دیوار به سقف یا ستون؛
- گیرکردن همزمان چند در و پنجره؛
- شکاف میان ساختمان و محوطه؛
- شکست لولههای مدفون یا نشت آب؛
- دوران دیوار، ستون یا بخشهایی از بنا؛
- تمرکز ترک در یک سمت ساختمان.
این علائم میتوانند دلایل دیگری نیز داشته باشند. برای مثال، گیرکردن یک در ممکن است از خرابی لولا یا تورم قاب چوبی ناشی شود. ارزش تشخیصی زمانی بیشتر میشود که چند علامت مرتبط در یک محدوده و در یک بازه زمانی مشترک ظاهر شوند.
علتهای محتمل نشست
- تراکم ناکافی خاکریز زیر پی
- تغییر رطوبت خاک
- نشت ممتد آب یا فاضلاب
- شستهشدن خاک
- گودبرداری یا ساختوساز مجاور
- تغییر سطح آب زیرزمینی
- افزایش بار ساختمان
- ضعف یا آسیب پی
- ارتعاش یا حفاری نزدیک ساختمان
- خاکهای مسئلهدار
بررسی مهندس باید شامل چه مواردی باشد؟
ابتدا الگوی ترکها در تمام طبقات و نماها ثبت شود. سپس تراز کف، شاقولی دیوارها و ستونها و تغییرات ارتفاعی نقاط ثابت اندازهگیری شود. مسیر لولههای آب و فاضلاب، وضعیت چاهها، رطوبت زیرزمین و سابقه گودبرداری اطراف نیز باید کنترل شود.
مبحث بیستودوم کنترل نشست و دوران شالوده را برای سازههای بتنی و فولادی مطرح کرده و ارجاع ضوابط نشست را به مبحث هفتم میدهد. در عین حال، عدد مجاز نشست را نباید بدون شناخت نوع پی، خاک، سازه و ضابطه حاکم از یک جدول عمومی استخراج کرد.
اگر حرکت فعال یا گودبرداری مجاور مطرح باشد، نقشهبرداری دورهای، نصب ابزار پایش و ارزیابی ژئوتکنیکی اهمیت بیشتری از تعمیر فوری ترکها دارد.
نشانه ششم: کجی ستون، جابهجایی جانبی و بازشدن درزها
چه تغییرات هندسی باید جدی گرفته شوند؟
کجی عضو، خارجشدن دیوار از شاقول، جابهجایی نسبی طبقات، تغییر شکل درز انقطاع و ایجاد فاصله تازه میان اجزا میتواند نشانه حرکت سازه باشد. این تغییرات گاهی پس از زلزله، ضربه، نشست یا حذف اجزای داخلی آشکار میشوند.
موارد قابل توجه عبارتاند از:
- ستون یا دیوار دارای انحنای تازه؛
- اختلاف راستای ستونها در دو طبقه؛
- فاصله میان دیوار و ستون؛
- بازشدن اتصال راهپله با پاگرد؛
- فشردگی یا بستهشدن درز انقطاع؛
- برخورد دو ساختمان مجاور؛
- جابهجایی نمای ساختمان نسبت به قاب؛
- ترک ممتد در محل اتصال سقف و دیوار؛
- تغییر ناگهانی شاقولی عضو در یک ناحیه.
چگونه خطای ساخت از تغییرشکل جدید جدا میشود؟
برخی ساختمانها از ابتدا دارای خطای شاقولی یا ناهمراستاییاند. برای تشخیص تغییر جدید باید نقشهها، عکسهای قدیمی، سوابق تعمیر و اندازهگیریهای پیشین بررسی شود. آثار تازه شکست، گردوخاک روشن در ترک، جداشدگی رنگ یا حرکت تأسیسات متصل به عضو میتوانند اطلاعات تکمیلی فراهم کنند، اما بهتنهایی قطعی نیستند.
اندازهگیری باید در چند نقطه و ترجیحاً نسبت به یک مبنای پایدار انجام شود. ثبت یک عدد با تراز تلفن همراه، بدون تعیین طول مبنا و دقت وسیله، برای نتیجهگیری حرفهای کافی نیست.
درز انقطاع را فراموش نکنید
پرشدن درز انقطاع با آجر، ملات، سنگ نما، لوله، مخزن یا تجهیزات میتواند حرکت مستقل دو ساختمان را مختل کند. مبحث بیستودوم بر بازرسی وضعیت درز انقطاع تأکید دارد تا احتمال خسارت ناشی از ضربه ساختمانهای مجاور، بهویژه هنگام زلزله، کاهش یابد.

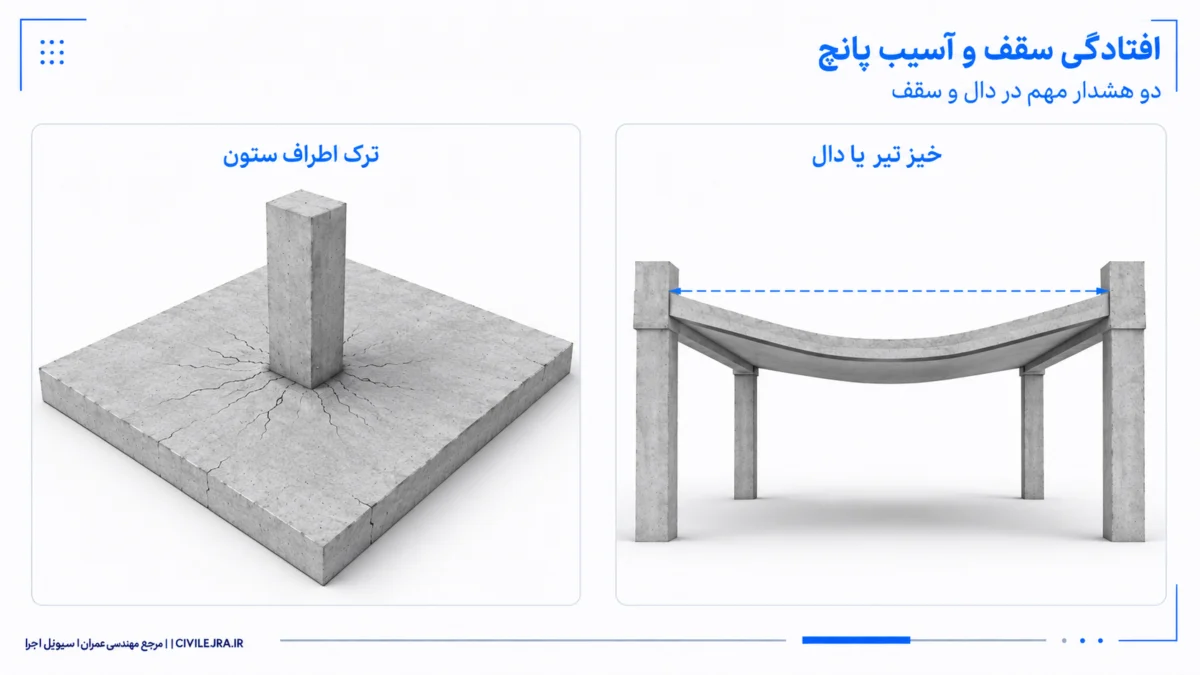

نشانه هفتم: خیز و افتادگی غیرعادی تیر، دال یا سقف
افتادگی سقف همیشه نشانه ضعف سازه است؟
خیر. بخشی از خیز عضو میتواند در محدوده رفتار پیشبینیشده سازه باشد و در اعضای بتنآرمه، آثار خزش و جمعشدگی نیز در طول زمان ظاهر میشود. مشکل زمانی جدیتر است که تغییرشکل بیش از انتظار، تازه، پیشرونده یا همراه با ترک و آسیب اعضای مجاور باشد.
علائم مهم در بازدید
- خط سقف یا تیر بهوضوح منحنی شده است؛
- کف در میانه دهانه فرورفتگی دارد؛
- آب در یک ناحیه بام جمع میشود؛
- تیغههای روی سقف ترک خوردهاند؛
- درها یا پنجرههای زیر تیر گیر میکنند؛
- ترک خمشی در زیر تیر یا دال دیده میشود؛
- اتصال سقف به ستون یا دیوار باز شده است؛
- لرزش کف نسبت به گذشته افزایش یافته است؛
- تأسیسات یا سقف کاذب از عضو جدا شدهاند؛
- تجهیزات یا انبار جدید روی سقف قرار گرفته است.
کنترلهای لازم
خیز باید نسبت به یک خط یا تراز مبنای معتبر اندازهگیری شود. شکل اولیه عضو، وجود خیز ساخت، ضخامت کفسازی و شیببندی نیز در تفسیر نتیجه مؤثرند. مهندس باید بارهای موجود را با کاربری طراحیشده مقایسه کند و به بارهای متمرکز، دیوارهای افزودهشده، مخازن و تجهیزات مکانیکی توجه داشته باشد.
صرف اندازهگیری فاصله کف تا سقف در یک نقطه، خیز واقعی سازه را نشان نمیدهد. برای تحلیل صحیح به چند نقطه برداشت، تراز مرجع و شناخت هندسه اولیه نیاز است.
اگر افتادگی تازه یا در حال افزایش باشد، افزودن بار، جابهجایی تجهیزات سنگین یا تجمع افراد در محدوده باید تا زمان ارزیابی تخصصی کنترل شود.
نشانه هشتم: ترکهای اطراف ستون و احتمال گسیختگی پانچ دال
گسیختگی پانچ چیست؟
در سیستم دال تخت، بار دال مستقیماً به ستون منتقل میشود. تمرکز تنش برشی در اطراف ستون میتواند به گسیختگی موضعی دال منجر شود. این نوع آسیب از آن جهت مهم است که ممکن است ظرفیت باربری در ناحیه اتصال دال و ستون را بهشدت تحت تأثیر قرار دهد.
نشانههای ظاهری احتمالی
- ترکهای شعاعی اطراف ستون؛
- ترکهای محیطی یا حلقهای پیرامون ستون؛
- افتادگی موضعی دال؛
- خردشدگی بتن نزدیک وجه ستون؛
- بازشدن اتصال دال و ستون؛
- جداشدگی سقف کاذب در اطراف ستون؛
- صدای شکست یا افزایش سریع ترکها؛
- تغییرشکل موضعی کف در طبقه بالا.
وجود هر ترک اطراف ستون به معنی وقوع گسیختگی پانچ نیست. ترک جمعشدگی، ترک ناشی از عبور تأسیسات یا ضعف کفسازی نیز ممکن است در همین محدوده دیده شود. تفاوت اصلی باید با بررسی عمق ترک، امتداد آن در بتن سازهای، تغییرشکل دال، وضعیت سطح بالایی و زیرین و جزئیات آرماتورگذاری مشخص شود.
اقدام در شرایط مشکوک
اگر ترکها تازه، در حال گسترش یا همراه با افتادگی و خردشدگی باشند، محدوده نباید مانند یک آسیب معمولی بهرهبرداری شود. کنترل بار، محدودکردن دسترسی و ارزیابی فوری دال ضروری است. طراحی شمعبندی موقت نیز باید توسط مهندس دارای صلاحیت انجام شود؛ زیرا جانمایی نامناسب شمعها میتواند مسیر بار را تغییر دهد و به بخشهای دیگر فشار وارد کند.
بازکردن سقف کاذب برای مشاهده دال باید پس از کنترل خطر سقوط اجزا و تأسیسات انجام شود. همچنین بررسی سطح بالایی دال اهمیت دارد؛ زیرا کفسازی ممکن است ترک یا تغییرشکل واقعی را پنهان کرده باشد.
نشانه نهم: کمانش عضو و خرابی اتصالات سازه فولادی
کمانش چگونه دیده میشود؟
کمانش ممکن است بهصورت انحنای کلی عضو، موجدارشدن جان یا بال، پیچش مقطع، تاخوردگی مهاربند یا تغییرشکل ورق اتصال ظاهر شود. در اعضای فشاری، مهاربندها، ستونها و ورقهای نازک باید به هر تغییر هندسی تازه توجه شود.
کجی اولیه عضو، تلرانس ساخت و کمانش واقعی نباید با یکدیگر اشتباه شوند. وجود تسلیم موضعی، پوستهشدن رنگ، ترک پوشش، تغییرشکل اتصال یا سابقه زلزله و حریق میتواند اهمیت مشاهده را افزایش دهد.
خرابی اتصال چه نشانههایی دارد؟
- ترک قابل مشاهده در جوش یا فلز پایه؛
- جداشدگی جوش از ورق؛
- شلشدن یا فقدان پیچ و مهره؛
- کشیدگی یا بیضیشدن سوراخ پیچ؛
- لغزش میان ورقهای اتصال؛
- خمشدن ورق گاست؛
- پارگی در لبه ورق؛
- زنگزدگی شدید درون اتصال؛
- تغییرشکل غیرعادی نبشی نشیمن؛
- فاصلهافتادن میان صفحات متصل؛
- آسیب یا حذف پوشش ضدحریق.
همه ترکهای اتصال فولادی با چشم غیرمسلح قابل تشخیص نیستند. پوشش رنگ، ضدحریق یا نازککاری نیز ممکن است آسیب را پنهان کند. برداشتن پوشش بدون مجوز و برنامه نباید انجام شود؛ زیرا ممکن است حفاظت حریق عضو را مختل کند.
چه اقداماتی لازم است؟
عضو آسیبدیده باید همراه با اعضای متصل، مسیر مهاربندی و تغییرشکل کلی قاب بررسی شود. اندازهگیری هندسی، کنترل پیچها، آزمونهای غیرمخرب جوش و اندازهگیری ضخامت باقیمانده ممکن است لازم باشد. روش آزمون باید براساس نوع اتصال، عیب مورد انتظار، دسترسی و ضابطه پروژه انتخاب شود.
جوشکاری روی ترک یا افزودن ورق تقویتی بدون تحلیل علت، ممکن است تمرکز تنش جدیدی ایجاد کند. تعمیر اتصال فقط یک عملیات اجرایی نیست و باید براساس طرح مهندسی انجام شود.

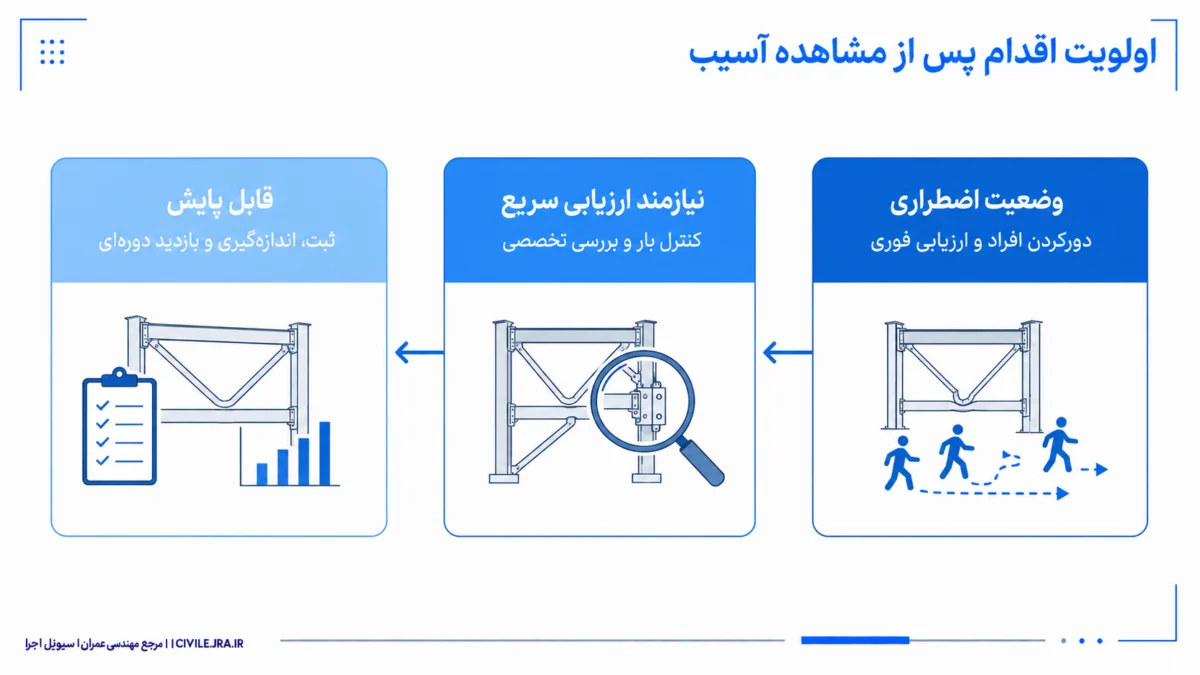

چگونه فوریت آسیب سازهای را تعیین کنیم؟
برای اولویتبندی اولیه میتوان وضعیت را در سه گروه قرار داد. این تقسیمبندی جایگزین ضوابط قانونی یا قضاوت مهندس مسئول نیست، اما به ساماندهی تصمیمها کمک میکند.
وضعیت اضطراری
نشانههایی مانند تغییرشکل در حال افزایش، صدای شکست، خردشدگی شدید عضو باربر، افتادگی تازه سقف، کمانش واضح ستون، آسیب مشکوک پانچ، فروریزش موضعی یا ناپایداری ناشی از گود مجاور میتوانند اقدام فوری را ضروری کنند.
اقدامات اولیه ممکن است شامل موارد زیر باشد:
- دورکردن افراد از محدوده خطر؛
- جلوگیری از ورود غیرضروری؛
- ایجاد حریم ایمن در برابر سقوط اجزا؛
- اطلاع به مالک، مسئول ساختمان و مراجع ذیصلاح؛
- قطع یا کنترل تأسیسات خطرناک توسط متخصص مربوط؛
- ارزیابی فوری توسط مهندس دارای صلاحیت؛
- بررسی نیاز به مهاربندی یا شمعبندی طراحیشده.
اعلام تخلیه کامل، ناایمنی قطعی یا طراحی سازه نگهبان باید در چهارچوب مسئولیت حرفهای و مقررات مربوط انجام شود.
وضعیت نیازمند ارزیابی سریع
در این گروه، آسیب ظاهراً پایدار است اما احتمال اثرگذاری بر ظرفیت، دوام یا بهرهبرداری وجود دارد؛ مانند خوردگی گسترده، ترک قطری عضو باربر، نشست تازه، افتادگی سقف یا لقی اتصال.
در چنین شرایطی باید:
- بارگذاری جدید متوقف شود؛
- محدوده آسیب علامتگذاری شود؛
- اندازهگیری و مستندسازی کامل انجام شود؛
- برنامه آزمایش و تحلیل تهیه شود؛
- زمانبندی ارزیابی تفصیلی کوتاه باشد؛
- تا تعیین تکلیف، محدودیت بهرهبرداری متناسب اعمال شود.
وضعیت قابل پایش
ترکهای سطحی یا آسیبهایی که براساس بررسی اولیه نشانهای از اثر فوری بر عضو باربر ندارند، ممکن است وارد برنامه پایش شوند. پایش باید هدفمند باشد و شامل محل دقیق، روش اندازهگیری، فاصله زمانی، شرایط محیطی و معیار ارجاع مجدد باشد.
عبارت «فعلاً پایش شود» بدون تعیین مسئول، روش و زمان بازدید بعدی، توصیه حرفهای کاملی نیست.
چگونه ترک سازهای را از ترک غیرسازهای تشخیص دهیم؟
تشخیص قطعی همیشه با مشاهده ظاهری ممکن نیست، اما شاخصهای زیر به ارزیابی اولیه کمک میکنند:
| ویژگی | احتمال اهمیت سازهای بیشتر | احتمال غیرسازهایبودن بیشتر |
|---|---|---|
| محل | تیر، ستون، دیوار باربر، دیوار برشی، اتصال و پی | اندود، سقف کاذب، درز مصالح و تیغه سبک |
| الگو | قطری، متقاطع، پیوسته یا مرتبط با مسیر بار | مویی، پراکنده و محدود به پوشش |
| عمق | عبور از مصالح اصلی عضو | محدود به رنگ، گچ یا کفسازی |
| تغییرشکل همراه | جابهجایی لبه، خیز، کجی یا خردشدگی | بدون تغییر هندسی قابل مشاهده |
| سابقه | ایجاد پس از زلزله، نشست، اضافهبار یا گودبرداری | مرتبط با خشکشدن اندود یا تغییرات سطحی |
| روند | فعال و در حال افزایش | پایدار و بدون تغییر مستند |
| تکرار | تکرار در چند طبقه یا یک محور سازهای | محدود به یک ناحیه نازککاری |
این جدول معیار قطعی نیست. برای مثال، ترک باریک یک جوش یا ترک کوچک در ناحیه بحرانی اتصال میتواند مهم باشد، درحالیکه ترک نسبتاً باز در درز کنترلشده ممکن است بخشی از عملکرد پیشبینیشده آن درز باشد.

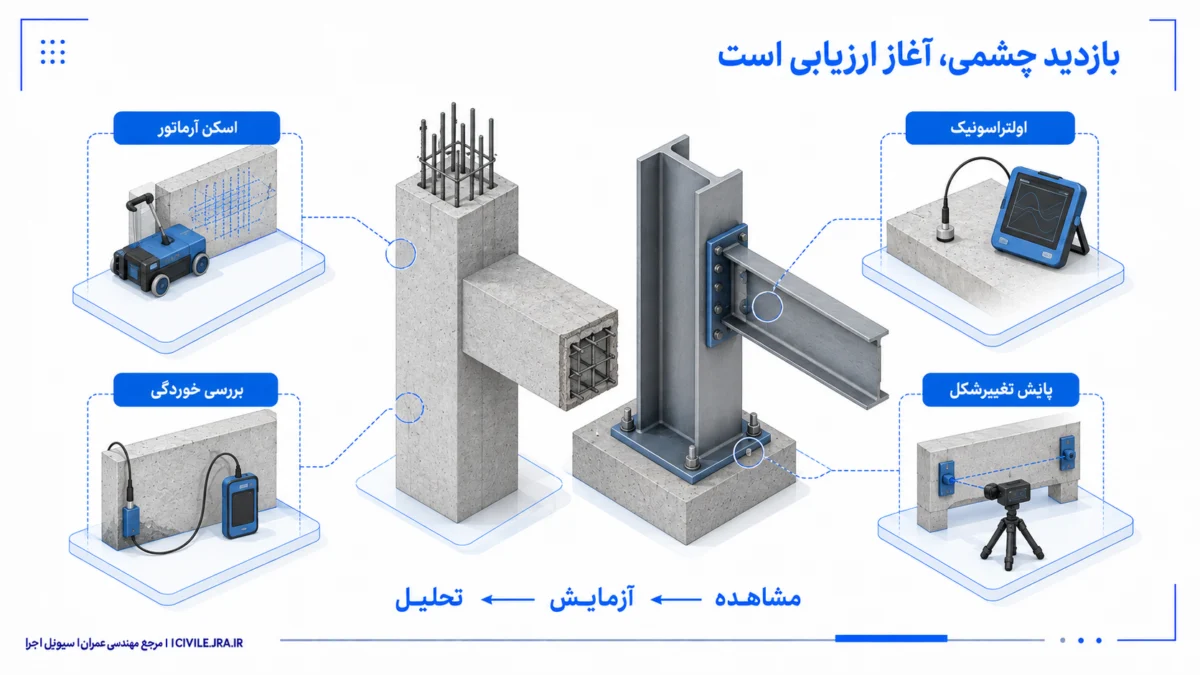

آزمایشهای تکمیلی پس از مشاهده خرابی سازه
بازدید چشمی معمولاً برای تعیین نوع و محل بررسیهای بعدی استفاده میشود. براساس ACI 228.2R-13، روشهای غیرمخرب میتوانند برای بررسی بتن و آرماتور شامل امواج تنشی، روشهای مغناطیسی و الکتریکی، ترموگرافی و رادار نفوذی باشند. هر روش قابلیت و محدودیت خود را دارد.
آزمایشهای متداول سازه بتنی
بسته به مسئله ممکن است از روشهای زیر استفاده شود:
- چکش بازگشت برای بررسی نسبی یکنواختی سطح؛
- سرعت پالس اولتراسونیک برای ارزیابی نسبی کیفیت و ناپیوستگیها؛
- اسکن آرماتور یا رادار نفوذی برای تعیین موقعیت اجزای مدفون؛
- پتانسیل خوردگی برای بررسی احتمال فعالیت خوردگی؛
- آزمون ضربه ـ پژواک برای یافتن برخی ناپیوستگیهای داخلی؛
- ترموگرافی برای شناسایی برخی جداشدگیها و تفاوتهای حرارتی؛
- مغزهگیری برای تعیین مستقیمتر برخی مشخصات بتن؛
- آزمایشهای شیمیایی برای کلرید، سولفات یا عمق کربناتهشدن؛
- بارگذاری کنترلشده، در شرایط خاص و با طراحی مهندسی.
چکش بازگشت بهتنهایی ابزار تعیین قطعی مقاومت فشاری بتن نیست. نتیجه باید با شرایط سطح، رطوبت، کربناتهشدن، نوع سنگدانه و همبستگی معتبر تفسیر شود.
آزمایشهای متداول سازه فولادی
- اندازهگیری ضخامت باقیمانده عضو؛
- آزمون چشمی کنترلشده جوش؛
- آزمون ذرات مغناطیسی؛
- آزمون مایع نافذ؛
- آزمون اولتراسونیک؛
- کنترل ابعادی اتصال و سوراخ پیچ؛
- بررسی نیروی پیشتنیدگی پیچ، در صورت ارتباط و امکان فنی؛
- اندازهگیری تغییرشکل و شاقولی اعضا؛
- نمونهبرداری یا آزمون مصالح در شرایط ضروری.
بررسیهای ژئوتکنیکی و پایش حرکت
برای آسیبهای مرتبط با نشست ممکن است موارد زیر لازم باشد:
- نقشهبرداری دقیق ترازها؛
- پایش دورهای نقاط ثابت؛
- گمانهزنی و بررسی لایههای خاک؛
- کنترل سطح آب زیرزمینی؛
- بررسی شبکه آب و فاضلاب؛
- نصب ابزار اندازهگیری حرکت ترک؛
- پایش گودبرداری و تغییرمکان جانبی؛
- بررسی پی با حفاری موضعی کنترلشده.
انتخاب آزمایش باید پس از تعریف پرسش فنی انجام شود. انجام مجموعهای از آزمونها بدون دانستن اینکه هر نتیجه قرار است کدام فرضیه را رد یا تأیید کند، هزینه ایجاد میکند اما الزاماً اطمینان ارزیابی را افزایش نمیدهد.
چکلیست تنظیم گزارش بازدید ساختمان
گزارش بازدید باید بهگونهای نوشته شود که مهندس دیگری بتواند محل آسیب، وضعیت زمان بازدید و منطق پیشنهادها را درک کند.
اطلاعات پایه
- نشانی و مشخصات ساختمان
- تاریخ و ساعت بازدید
- نام درخواستکننده و افراد حاضر
- کاربری فعلی و کاربری احتمالی اولیه
- تعداد طبقات و نوع سیستم سازهای
- مدارک دریافتشده و مدارک موجودنبوده
- محدودیتهای دسترسی و بخشهای بازدیدنشده
- شرایط جوی یا محیطی مؤثر
مشخصات هر آسیب
برای هر مورد یک شناسه مجزا تعریف شود و اطلاعات زیر ثبت گردد:
- طبقه، محور و عضو
- نوع و جنس عضو
- شرح دقیق مشاهده
- ابعاد و امتداد آسیب
- تصاویر دور، متوسط و نزدیک
- مقیاس قابل خواندن در تصویر
- وجود رطوبت، خوردگی یا تغییرشکل
- ارتباط با اعضای مجاور
- گفتههای بهرهبردار با ذکر اینکه مشاهدات شخصی اوست
- علت یا علتهای احتمالی، با بیان سطح اطمینان
- نیاز به آزمایش یا بازدید تکمیلی
- اقدام احتیاطی پیشنهادی
- اولویت و زمان پیگیری
نتیجهگیری گزارش
نتیجهگیری نباید فراتر از دامنه بررسی باشد. اگر بخشهایی پشت نازککاری، سقف کاذب یا پوشش ضدحریق پنهان بودهاند، باید ذکر شود. همچنین بهتر است سه موضوع از یکدیگر تفکیک شوند:
- مشاهده قطعی: آنچه در بازدید دیده یا اندازهگیری شده است.
- تفسیر مهندسی: علتهای محتمل براساس شواهد موجود.
- اقدام پیشنهادی: پایش، آزمایش، محدودیت بهرهبرداری، تحلیل یا تعمیر.
بهکاربردن عباراتی مانند «ساختمان کاملاً ایمن است» صرفاً براساس بازدید چشمی محدود، معمولاً قابل دفاع نیست. عبارت دقیقتر باید دامنه ارزیابی، اجزای مشاهدهشده و محدودیتهای نتیجه را روشن کند.
خطاهای رایج در بازدید و ارزیابی خرابی سازه
قضاوت فقط براساس عرض ترک
عرض ترک مهم است، اما محل، جهت، عمق، فعالیت و تغییرشکل همراه میتواند اهمیت بیشتری داشته باشد. یک حد عددی واحد برای تمام ترکها، مصالح و شرایط وجود ندارد.
نسبتدادن همه ترکها به نشست
نشست فقط یکی از علتهاست. تغییرات حرارتی، جمعشدگی، خزش، اضافهبار، ضعف اتصال دیوار، خوردگی، ضربه و تغییرشکل قاب نیز باید بررسی شوند.
تعمیر ظاهر پیش از یافتن علت
رنگآمیزی، گچکاری، پرکردن ترک یا نصب پوشش تازه میتواند نشانهها را موقتاً پنهان کند. اگر علت فعال باشد، آسیب دوباره ظاهر میشود و فرصت ثبت وضعیت اولیه نیز از دست میرود.
نادیدهگرفتن زیرزمین، بام و محوطه
بسیاری از سرنخهای مهم در نقاطی قرار دارند که کمتر دیده میشوند: پای ستونهای زیرزمین، مسیر ناودان، محل عبور لوله، اطراف مخزن بام، دیوار حائل، چاه، کف محوطه و مرز ساختمان با گود مجاور.
تمرکز بر یک عضو و فراموشکردن مسیر بار
آسیب تیر بدون بررسی ستون، اتصال، سقف و تکیهگاههای همان دهانه کامل ارزیابی نمیشود. هر عضو بخشی از یک سیستم است.
اندازهگیری بدون مبنای ثابت
ثبت «کف شیب دارد» یا «ستون کج است» بدون تعیین ابزار، محل، طول مبنا و دقت اندازهگیری ارزش فنی محدودی دارد.
استفاده نادرست از ابزارهای غیرمخرب
هر آزمون پاسخ یکسانی نمیدهد. برای مثال، اسکن آرماتور جای آزمایش خوردگی را نمیگیرد و چکش بازگشت نیز جای مغزه و ارزیابی مقاومت را پر نمیکند.
اعلام علت قطعی با شواهد محدود
در گزارش اولیه بهتر است از عبارتهایی مانند «سازگار با»، «میتواند ناشی از» یا «نیازمند بررسی برای رد یا تأیید» استفاده شود؛ مگر آنکه شواهد کافی برای نتیجه قطعی وجود داشته باشد.
نادیدهگرفتن تغییر کاربری و بارهای جدید
تبدیل فضای مسکونی به انبار، نصب تجهیزات سنگین، ساخت نیمطبقه، ایجاد مخزن، اضافهکردن دیوار یا مسدودکردن دهانه میتواند شرایط بارگذاری را تغییر دهد.
ورود به محدوده ناپایدار برای گرفتن عکس بهتر
هیچ تصویر یا اندازهگیریای ارزش قرارگرفتن زیر عضو در حال ریزش را ندارد. ابتدا باید خطر کنترل و مسیر دسترسی ایمن تعریف شود.
مراجع فنی مرتبط با ارزیابی خرابی ساختمان
برای پروژههای داخل ایران، ضوابط لازمالاجرای ملی و مدارک مصوب پروژه اولویت دارند. صفحه رسمی مباحث مقررات ملی ساختمان نسخههای منتشرشده مباحث مرتبط، از جمله مباحث هفتم، هشتم، نهم، دهم و بیستودوم را در دسترس قرار میدهد.
مراجع بینالمللی مرتبط با موضوع نیز شامل موارد زیرند:
- ACI PRC-228.4 برای برنامهریزی و مستندسازی برداشت وضعیت ظاهری بتن
- ACI 228.2R برای روشهای آزمون غیرمخرب بتن
- ACI 224.1R برای شناخت علت، ارزیابی و تعمیر ترکها
- ACI CODE-562 برای ارزیابی، تعمیر و بهسازی سازههای بتنی موجود
- ASCE/SEI 41 برای ارزیابی و بهسازی لرزهای ساختمانهای موجود
- استانداردهای ASTM برای روش اجرای آزمونهای مصالح و ارزیابی غیرمخرب
استفاده از یک مرجع خارجی به معنی لازمالاجرا بودن خودکار آن در ایران نیست. ضابطه حاکم باید براساس قوانین محل پروژه، قرارداد، مشخصات فنی و نظر مرجع دارای صلاحیت تعیین شود.
جمعبندی
نشانههای خرابی سازه زمانی درست تفسیر میشوند که مهندس از ظاهر آسیب فراتر برود و رابطه آن را با عضو باربر، مسیر انتقال بار، سابقه ساختمان و رویدادهای اخیر بررسی کند. ترک مورب، خردشدگی بتن، خوردگی، نشست، کجی اعضا، افتادگی سقف، آسیب پانچ، کمانش و خرابی اتصال از مهمترین هشدارهایی هستند که نباید در بازدید ساختمان نادیده گرفته شوند.
در مقابل، مشاهده هرکدام از این علائم نیز مجوز نتیجهگیری عجولانه نیست. بازدید چشمی مرحله شناسایی و صورتبرداری است. تشخیص علت، تعیین ظرفیت باقیمانده و طراحی تعمیر ممکن است به اندازهگیری دقیق، آزمایش غیرمخرب، نمونهبرداری، تحلیل سازه یا بررسی ژئوتکنیکی نیاز داشته باشد.
یک بازدید حرفهای سه خروجی روشن دارد: آنچه واقعاً مشاهده شده، آنچه براساس شواهد احتمال داده میشود و اقدامی که برای کاهش خطر یا تکمیل ارزیابی باید انجام شود. همین تفکیک ساده، گزارش مهندسی را از یک فهرست عکس و حدسهای پراکنده جدا میکند.
پرسشهای متداول
مهمترین نشانه خرابی سازه چیست؟
یک نشانه واحد را نمیتوان برای همه ساختمانها مهمترین دانست. خردشدگی عضو باربر، کمانش ستون، افتادگی تازه سقف، ترک قطری همراه با تغییرشکل و آسیب موضعی دال در اطراف ستون معمولاً به ارزیابی فوری نیاز دارند. اهمیت نهایی به نوع سازه و شرایط عضو بستگی دارد.
چه ترکهایی در ساختمان خطرناک هستند؟
ترکهای واقع در اعضای باربر، ترکهای قطری یا متقاطع، ترکهای همراه با خردشدگی، جابهجایی لبهها، خیز، کجی یا خوردگی باید جدیتر بررسی شوند. ترک فعال و در حال گسترش نیز اهمیت بیشتری از ترک پایدار دارد. بااینحال، خطرناکبودن فقط از روی شکل یا عرض ترک تعیین نمیشود.
آیا ترک مورب کنار پنجره نشانه نشست ساختمان است؟
ممکن است، اما قطعی نیست. نشست نامتقارن، ضعف نعلدرگاه، تمرکز تنش در گوشه بازشو، حرکت قاب یا اتصال نامناسب دیوار غیرسازهای میتواند ترک مشابه ایجاد کند. بررسی طبقات دیگر، تراز کف، پی و سابقه ترک برای تشخیص ضروری است.
از کجا بفهمیم ترک فعال است؟
با ثبت دقیق محل، عرض، طول و تصاویر تاریخدار میتوان تغییرات را پایش کرد. ابزارهای مکانیکی یا الکترونیکی اندازهگیری ترک نیز قابل استفادهاند. نشانهگذاری ساده باید با روش قابل اندازهگیری، مبنای ثابت و برنامه زمانی همراه باشد؛ وگرنه اطلاعات قابل اتکایی تولید نمیکند.
آیا ترک باریک میتواند سازهای باشد؟
بله. عرض کم بهتنهایی اهمیت ترک را رد نمیکند. ترک باریک در جوش، اتصال، دیوار برشی یا عضو پیشتنیده ممکن است مهم باشد. در مقابل، ترک باز در یک درز طراحیشده الزاماً خطرناک نیست.
آیا صدای تقتق ساختمان نشانه خرابی سازه است؟
نه همیشه. تغییرات دما، حرکت اجزای نما، لولهها و نازککاری نیز صدا ایجاد میکنند. اگر صدا تازه، تکرارشونده و همراه با ترک در حال رشد، افتادگی، ریزش مصالح یا تغییرشکل باشد، باید محدوده تخلیه و فوراً بررسی شود.
آیا زنگزدگی میلگرد به معنی نیاز قطعی به مقاومسازی است؟
خیر. ابتدا باید گستره خوردگی، کاهش سطح مقطع، وضعیت پیوستگی، کیفیت بتن و نقش عضو تعیین شود. برخی آسیبها با تعمیر و حفاظت دوام کنترل میشوند و برخی دیگر به تقویت نیاز دارند. تصمیم بدون ارزیابی ظرفیت باقیمانده قابل اتکا نیست.
خیز سقف چگونه تشخیص داده میشود؟
خیز با برداشت تراز چند نقطه نسبت به مبنایی ثابت و بررسی هندسه اولیه عضو تعیین میشود. مشاهده چشمی یا اندازهگیری ارتفاع سقف در یک نقطه کافی نیست. ضخامت کفسازی، شیب طراحی، خیز ساخت و تغییرشکل بلندمدت نیز باید لحاظ شوند.
گیرکردن درها و پنجرهها نشانه نشست پی است؟
گاهی میتواند یکی از علائم نشست یا تغییرشکل قاب باشد، اما خرابی لولا، تغییر رطوبت، تورم قاب یا اجرای نامناسب نیز همین نتیجه را ایجاد میکند. گیرکردن همزمان چند بازشو همراه با ترک و شیب کف، اهمیت بیشتری دارد.
بعد از زلزله چه بخشهایی باید زودتر بررسی شوند؟
ابتدا ایمنی مسیر ورود و خطر سقوط اجزا کنترل میشود. سپس ستونها، دیوارهای باربر و برشی، اتصالات، مهاربندها، تیرها، راهپله، دالهای اطراف ستون، پای ساختمان، درز انقطاع و اجزای سنگین غیرسازهای بررسی میشوند. ارزیابی رسمی پس از زلزله باید طبق فرایندهای مصوب و توسط افراد دارای صلاحیت انجام شود.
آیا میتوان ترک سازهای را مستقیماً با اپوکسی تعمیر کرد؟
خیر. تزریق اپوکسی فقط برای شرایط مشخص و پس از شناخت علت، وضعیت حرکت ترک، رطوبت، نیاز سازهای و جزئیات عضو انتخاب میشود. تزریق یک ترک فعال بدون حذف عامل حرکت ممکن است باعث ایجاد ترک در محل دیگری شود.
آیا چکش اشمیت مقاومت بتن را دقیق مشخص میکند؟
چکش بازگشت بیشتر برای مقایسه نسبی یکنواختی سطح و ارزیابیهای تکمیلی کاربرد دارد. نتیجه آن تحت تأثیر وضعیت سطح، رطوبت، کربناتهشدن، نوع سنگدانه و جهت آزمون است. تعیین مقاومت نباید فقط بر عدد این وسیله متکی باشد.
چه زمانی باید ساختمان تخلیه شود؟
وقتی احتمال فروریزش، سقوط مصالح سنگین، ناپایداری عضو باربر، تغییرشکل در حال رشد، آسیب شدید سقف یا خطر ناشی از تأسیسات وجود دارد، دورکردن افراد از محدوده میتواند فوریت داشته باشد. دامنه تخلیه و تصمیم رسمی باید با توجه به شرایط واقعی و توسط افراد یا مراجع دارای صلاحیت تعیین شود.
آیا بازدید چشمی برای تأیید ایمنی ساختمان کافی است؟
در برخی بازدیدهای نگهداری، مشاهده چشمی میتواند برای شناسایی عیوب آشکار و برنامهریزی اقدامات بعدی کافی باشد؛ اما برای تأیید ظرفیت باربری، ارزیابی آسیب پنهان، تغییر کاربری، مقاومسازی یا تعیین ایمنی پس از حادثه معمولاً به بررسیهای تکمیلی نیاز است.
هر چند وقت یکبار باید سازه ساختمان بازدید شود؟
دوره بازدید به کاربری، اهمیت ساختمان، سن، شرایط محیطی، سابقه خرابی و ضوابط حاکم بستگی دارد. علاوه بر برنامه ادواری، پس از زلزله، حریق، سیل، برخورد، گودبرداری مجاور، تغییر کاربری یا مشاهده آسیب تازه باید بازدید خارج از برنامه انجام شود.
برای دانلود جزوهها، آموزشهای اجرایی و منابع تخصصی بیشتر در حوزه مهندسی عمران، وارد سایت سیویل اجرا مرجع آموزش مهندسی عمران شوید.
همچنین برای دریافت سریع جدیدترین فایلها و آموزشها، در کانال مهندسین عمران عضو شوید.
