در بسیاری از پروژهها، نمونهگیری بتن هنوز هم بهاشتباه یک کار تشریفاتی دیده میشود؛ در حالیکه واقعیت دقیقاً برعکس است. نتیجه همین چند قالب کوچک میتواند روی پذیرش یا رد بتن، ادامه یا توقف عملیات، اختلاف بین پیمانکار و ناظر، هزینههای دوبارهکاری، و حتی قضاوت درباره کیفیت سازه اثر مستقیم بگذارد.
نکته مهمتر این است که همه نتایج پایین یا مردود در آزمایش مقاومت بتن الزاماً به معنی ضعیف بودن بتن مصرفشده در سازه نیست. در عمل، بخش قابلتوجهی از نتایج نامطلوب به دلیل خطاهای نمونهگیری، تراکم نامناسب، نگهداری اولیه بد، حمل غیراصولی یا عملآوری اشتباه نمونهها رخ میدهد. یعنی ممکن است بتن سازه کیفیت قابل قبولی داشته باشد، اما نمونه آزمایشگاهی بهدلیل اجرای غلط، مقاومت کمتری نشان دهد.
اگر شما مهندس ناظر، مجری، پیمانکار، مسئول آزمایشگاه، دانشجوی عمران یا کارفرما هستید، این مقاله به شما کمک میکند بدانید نمونه گیری بتن در کارگاه دقیقاً چیست، چه زمانی باید انجام شود، تعداد نمونه بتن چگونه تعیین میشود، روش درست اجرا چیست و چه خطاهایی نتیجه را خراب میکند.
نمونهگیری بتن چیست؟
نمونهگیری بتن یعنی برداشتن بخشی از بتن تازه در کارگاه بهگونهای که این بخش، نماینده واقعی بتن مصرفشده در عضو سازهای باشد. سپس از این بتن، آزمونههایی مثل نمونه بتن مکعبی یا نمونه بتن استوانهای ساخته میشود تا در سنین مشخص، معمولاً برای آزمایش بتن 28 روزه و گاهی 7 یا 90 روزه، تحت آزمایش قرار گیرد.
یک تعریف ساده اما دقیق
نمونه خوب، نمونهای است که اگر همان بتن در سازه اجرا شده باشد، نتیجه آزمون آن تا حد ممکن بیانگر کیفیت واقعی همان بتن باشد؛ نه کیفیت بخشی جداشده، آبخورده، خشکشده یا بدعملآوریشده.
تفاوت در نوع بتن از نظر محل نمونهگیری
1) بتن آماده
در نمونهگیری بتن آماده معمولاً نمونه از بتن در حال تخلیه از تراک میکسر یا در محل مناسب تخلیه و پیش از مصرف گرفته میشود. باید بارنامه، زمان بارگیری و شرایط حمل هم کنترل شود.
2) بتن ساختهشده در محل
اگر بتن در کارگاه ساخته میشود، نمونه باید از بتن تازهای گرفته شود که واقعاً به عضو میرسد؛ نه از مصالحی که هنوز خوب مخلوط نشدهاند یا از بخشهایی که دچار جداشدگی شدهاند.
3) بتن پمپشده
در نمونهگیری بتن پمپشده محل نمونهگیری اهمیت بیشتری پیدا میکند، چون عبور بتن از لوله پمپ میتواند روی اسلامپ، یکنواختی و حتی احتمال جداشدگی اثر بگذارد. در خیلی از موارد، نمونهگیری از محل تخلیه نهایی یا خروجی پمپ، از نمونهگیری مستقیم از تراک میکسر واقعیتر است.
چرا نمونهگیری بتن اهمیت دارد؟
کنترل کیفیت بتن بدون نمونهگیری اصولی عملاً ناقص است. اهمیت این کار را میتوان در چند محور خلاصه کرد:
- کنترل کیفیت بتن تازه و سختشده: نمونهگیری به شما کمک میکند کیفیت بتن هنگام تحویل و پس از سخت شدن ارزیابی شود.
- بررسی مقاومت فشاری بتن: اصلیترین مبنای سنجش پذیرش بتن در بسیاری از پروژهها، نتایج مقاومت فشاری است.
- تطابق با رده مقاومتی مورد نظر: مثلاً اینکه بتن تحویلی واقعاً با رده طراحیشده پروژه همخوانی دارد یا نه.
- مستندسازی فنی: برای ناظر، کارفرما، پیمانکار و آزمایشگاه، نمونهها بخشی از مستندات کنترل پروژهاند.
- کاهش اختلافات حقوقی و قراردادی: وقتی نمونهگیری درست و مستند باشد، احتمال مناقشه درباره کیفیت بتن کمتر میشود.
- تشخیص منشأ اشکال: نتایج نامطلوب میتوانند نشانه مشکل در ساخت، حمل، افزودن آب، تأخیر تخلیه، ریختن، تراکم یا عملآوری باشند.
در واقع، نمونهگیری درست فقط برای “داشتن جواب آزمایش” نیست؛ بلکه برای قضاوت درست درباره بتن است.
نمونهگیری بتن چه زمانی باید انجام شود؟
زمان نمونهگیری یکی از مهمترین عوامل اثرگذار بر اعتبار نتیجه است.
زمان مناسب نمونهگیری در حین بتنریزی
نمونه باید از بتن تازه و پیش از شروع گیرش گرفته شود. تأخیر در نمونهگیری، مخصوصاً در هوای گرم یا هنگام طولانی شدن تخلیه، میتواند نتیجه را غیرواقعی کند.
از کجای تخلیه نمونه بگیریم؟
در کار اجرایی، یک اصل بسیار مهم این است که نمونهگیری از میانه تخلیه انجام شود؛ نه از ابتدای تخلیه و نه از انتهای آن.
چرا؟
- ابتدای تخلیه ممکن است نماینده واقعی کل بار نباشد.
- انتهای تخلیه نیز ممکن است به دلیل تغییر در یکنواختی یا جداشدگی، نماینده مناسبی نباشد.
نمونهگیری در طول بتنریزی
اگر حجم بتنریزی قابلتوجه است، نمونهگیری نباید فقط به یک لحظه محدود شود. بهتر است در فواصل مناسب زمانی یا حجمی و مطابق مشخصات پروژه، چند نوبت نمونهگیری انجام شود؛ بهخصوص وقتی:
- بتنریزی طولانی است
- چند تراک وارد کارگاه میشود
- عضو سازهای حساس است
- شرایط آبوهوایی متغیر است
در چه شرایطی نمونهگیری باید با حساسیت بیشتری انجام شود؟
- تغییر طرح اختلاط
- تغییر بچینگ یا منبع تولید
- تغییر نوع سیمان، سنگدانه، افزودنی یا نسبت آب به سیمان
- تغییر محسوس اسلامپ
- تغییر شرایط بتنریزی مثل گرمای شدید، بارش، باد، فاصله حمل زیاد
- بتنریزی اعضای مهم مانند فونداسیون، ستون، دیوار برشی، تیرهای اصلی، دالهای وسیع و بتنهای حجیم
بر اساس عضو سازهای
- فونداسیونها: بهویژه اگر حجم زیاد باشد، باید نمونهگیری در چند نوبت و ترجیحاً متناسب با جبهههای اجرایی انجام شود.
- ستونها و دیوارهای برشی: به دلیل حساسیت سازهای، بهتر است نمونهها دقیقاً با محل و نوبت اجرا تطبیق داده شوند.
- سقفها و دالها: اگر بتنریزی پیوسته و گسترده است، تقسیم نمونهگیری بر اساس نواحی و زمان اجرا کمک زیادی میکند.
- بتن حجیم: به دلیل شرایط حرارتی و اهمیت کنترل کیفیت، فقط یک نوبت نمونهگیری معمولاً کافی نیست.
چند نمونه بتن باید گرفته شود؟
این سؤال یکی از پرتکرارترین پرسشهای کارگاهی است، اما پاسخ آن یک عدد ثابت و همیشگی ندارد. تعداد نمونه بتن به عوامل زیر بستگی دارد:
- حجم کل بتنریزی
- نوع عضو سازهای
- اهمیت عضو
- الزامات آییننامهای و استانداردی
- مشخصات فنی خصوصی پروژه
- نظر مهندس ناظر و دستگاه نظارت
- شرایط اجرایی و ریسک پروژه
نکته مهم: هر عددی که در این بخش گفته میشود، صرفاً راهنمای عمومی اجرایی است. معیار نهایی باید بر اساس آخرین ویرایش آییننامه بتن ایران، مقررات ملی، استانداردهای ملی ایران، مشخصات پروژه و در صورت لزوم منابعی مانند ASTM/ACI تعیین شود.
مفاهیم کلیدی
نوبت نمونهگیری
هر بار که از بتن تازه در یک زمان و محل مشخص نمونه گرفته میشود، یک نوبت نمونهگیری انجام شده است.
دسته نمونه
به مجموعه آزمونههایی که از یک نوبت نمونهگیری ساخته میشوند، میتوان دسته نمونه گفت.
آزمونه
هر قالبی که برای آزمایش مقاومت ساخته میشود، یک آزمونه است.
نمونه بتن استوانهای و مکعبی
بسته به استاندارد پروژه و آزمایشگاه، آزمونهها ممکن است استوانهای یا مکعبی باشند. نوع قالب بر روش تراکم، ابعاد و نحوه تفسیر نتیجه اثر دارد و باید در کل پروژه یکپارچه و منطبق با مرجع آزمایش باشد.
معمولاً در هر نوبت چند آزمونه ساخته میشود؟
در عمل کارگاهی، از هر نوبت نمونهگیری معمولاً چند آزمونه ساخته میشود تا بتوان:
- یک یا چند آزمون در 7 روز
- یک یا چند آزمون در 28 روز
- و در برخی پروژهها یک نمونه ذخیره/شاهد یا آزمون برای 90 روز داشت.
در بسیاری از پروژهها، ساخت حداقل 3 آزمونه از هر نوبت نمونهگیری رایج است؛ اما این تعداد میتواند بسته به مشخصات پروژه بیشتر باشد. اتکا به فقط یک قالب برای قضاوت درباره کیفیت بتن، از نظر فنی قابل اتکا نیست؛ چون:
- خطای ساخت آزمونه ممکن است بالا باشد
- یک آزمونه ممکن است آسیبدیده باشد
- میانگین چند آزمونه، قضاوت را معتبرتر میکند
جدول کاربردی پیشنهادی برای تعداد نوبت نمونهگیری
هشدار: جدول زیر آییننامه قطعی نیست و فقط یک راهنمای اجرایی برای برنامهریزی کارگاه است.
| حجم تقریبی بتنریزی | پیشنهاد اجرایی برای نوبت نمونهگیری | توضیح |
|---|---|---|
| بتنریزی کوچک و موضعی | حداقل ۱ نوبت | برای اعضای کمحجم، با تأیید ناظر |
| حدود تا یک تراک یا یک بخش محدود | ۱ نوبت | اگر شرایط یکنواخت و عضو کمخطر باشد |
| بتنریزی متوسط در چند تراک | ۱ تا ۲ نوبت | بهتر است در میانههای مختلف بتنریزی انجام شود |
| بتنریزی گسترده سقف یا فونداسیون | ۲ تا چند نوبت | بر اساس ناحیه، زمان و تعداد تراک |
| بتنریزی حجیم یا اعضای حساس | چند نوبت در فواصل مناسب | مطابق برنامه کنترل کیفیت پروژه |
| تغییر بچینگ، طرح اختلاط یا اسلامپ | نوبت نمونهگیری اضافی | برای تفکیک نتایج و جلوگیری از ابهام در کنترل کیفیت بتن |
یک مثال واقعی کارگاهی
فرض کنید یک سقف 450 مترمربعی با چندین تراک بتنریزی میشود. اگر فقط از اولین تراک یک نمونه گرفته شود، نتیجه آن لزوماً نماینده بتن کل سقف نیست. اما اگر نمونهگیری در چند نوبت، مثلاً ابتدای پایدار بتنریزی، میانه عملیات و بخش پایانی قابلاعتماد انجام شود، ارزیابی دقیقتری خواهید داشت.

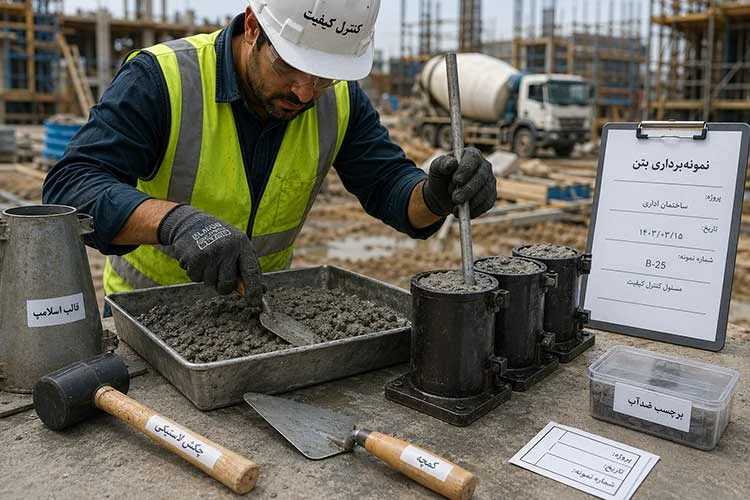

روش صحیح نمونهگیری بتن در کارگاه
در این بخش، روند اصولی نمونه گیری بتن در کارگاه را مرحلهبهمرحله مرور میکنیم.
1) آمادهسازی قالبها
قبل از رسیدن بتن:
- قالبها سالم، استاندارد و بدون تابخوردگی باشند
- ابعاد قالبها مطابق استاندارد مرجع پروژه باشد
- کف و جدارهها تمیز باشند
2) تمیز بودن قالب و ابزار
قالب کثیف، آغشته به بتن مانده، خاک، روغن اضافی یا زنگزدگی میتواند نتیجه را خراب کند.
3) روغنکاری مناسب قالبها
روغنکاری باید کم، یکنواخت و کنترلشده باشد. روغن زیاد ممکن است روی سطح آزمونه اثر منفی بگذارد و حتی باعث ایجاد حفره یا لغزش در جداره شود.
4) نمونهگیری از محل مناسب تخلیه
نمونه را از بتن در حال تخلیه و از بخش میانی جریان بردارید. از برداشتن بتن از روی زمین، از قسمت جداشده، از ابتدا یا انتهای تخلیه پرهیز کنید.
5) تهیه نمونه مرکب
اگر لازم است نمونه از چند برداشت نزدیک به هم تشکیل شود، آنها را در یک ظرف تمیز و غیرجاذب ترکیب کرده و بهآرامی مخلوط کنید تا نمونهای یکنواخت برای ساخت آزمونهها بهدست آید.
6) پر کردن قالبها در چند لایه
قالب نباید یکباره پر شود. معمولاً بسته به نوع و اندازه قالب، بتن در چند لایه ریخته میشود تا تراکم یکنواختتری حاصل شود.
7) تراکم مناسب با میله یا ویبره
تراکم باید متناسب با روانی بتن و روش استاندارد انتخاب شود:
- نه آنقدر کم که حباب هوا باقی بماند
- نه آنقدر زیاد که جداشدگی رخ دهد
در کارگاه، یکی از خطاهای رایج این است که برای تسریع کار، تراکم ناقص انجام میشود یا برعکس، با ویبره بیش از حد، دانهها از ملات جدا میشوند.
8) صاف کردن سطح نمونه
پس از تراکم، سطح نمونه باید با دقت و بدون فشار اضافی تراز و صاف شود تا برای بارگذاری در دستگاه، سطح مناسبی داشته باشد.
9) برچسبگذاری دقیق
بلافاصله پس از ساخت آزمونه، هر قالب باید برچسب واضح و مقاوم در برابر رطوبت داشته باشد.
10) ثبت اطلاعات نمونهگیری
همزمان با ساخت نمونهها، اطلاعات اجرایی در فرم ثبت شود؛ نه اینکه بعداً از حافظه تکمیل شود.

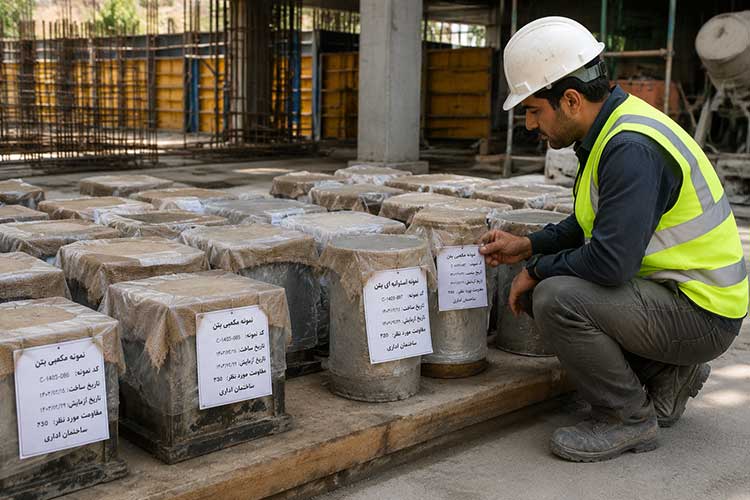

11) نگهداری اولیه در کارگاه
در ساعات اولیه، نمونهها باید در شرایطی محافظت شوند که:
- خشک نشوند
- در معرض آفتاب و باد مستقیم نباشند
- ضربه نخورند
- دمای شدید به آنها وارد نشود
12) انتقال ایمن به آزمایشگاه
حمل نمونه باید با دقت انجام شود. جابهجایی خشن، لرزش زیاد یا واژگونی قالبها میتواند ساختار اولیه نمونه را مختل کند.
13) عملآوری استاندارد تا زمان آزمایش
بعد از باز کردن قالب، عملآوری نمونه بتن در شرایط استاندارد آزمایشگاهی باید طبق رویه مرجع پروژه انجام شود. بخش بزرگی از اختلاف نتایج از همین مرحله ناشی میشود.
اطلاعاتی که باید روی برچسب نمونه بتن ثبت شود
چکلیست اطلاعات برچسب
- نام پروژه
- تاریخ نمونهگیری
- ساعت نمونهگیری
- محل دقیق بتنریزی
- عضو سازهای یا ناحیه بتنریزی
- شماره تراک میکسر یا بچ
- رده مقاومتی بتن
- اسلامپ اندازهگیریشده
- نوع نمونه: مکعبی یا استوانهای
- سن آزمایش موردنظر: 7، 28 یا 90 روزه
- نام نمونهگیر، آزمایشگاه یا مسئول کنترل کیفیت
- شرایط خاص: افزودنی، دمای هوا، بتن پمپشده، تأخیر تخلیه، اصلاح مجاز طرح، بارندگی، گرما و غیره
برچسب ناقص یعنی ریسک بالای اشتباه در تفسیر نتیجه.
ابزارهای لازم برای نمونهگیری بتن
برای یک نمونهگیری حرفهای، داشتن ابزار درست ضروری است:
- قالب مکعبی یا استوانهای استاندارد
- میله تراکم
- چکش لاستیکی
- ظرف یا سینی نمونهگیری
- بیلچه یا کمچه
- اسلامپمتر برای آزمایش اسلامپ بتن
- دماسنج بتن در صورت نیاز
- برچسب ضد آب
- ماژیک مناسب
- روغن قالب
- پوشش پلاستیکی یا گونی مرطوب برای نگهداری اولیه
- فرم ثبت اطلاعات نمونهگیری
- وسایل حمل ایمن نمونهها

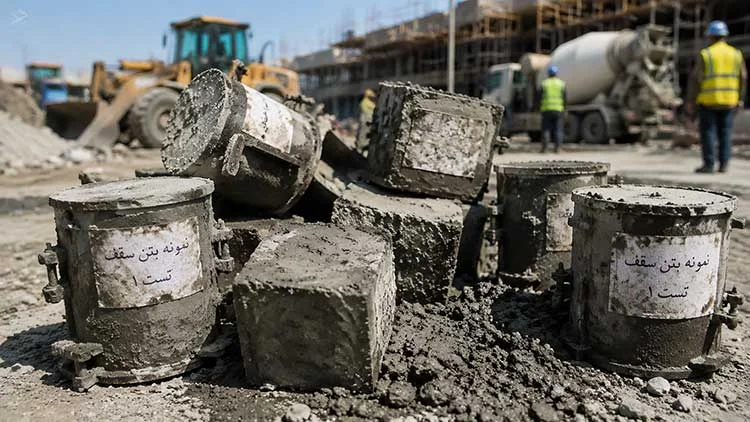

خطاهایی که جواب آزمایش بتن را خراب میکند
این بخش، مهمترین قسمت اجرایی مقاله است. بسیاری از خطاهای نمونهگیری بتن در ظاهر کوچکاند، اما اثر بزرگی روی نتیجه دارند.
1) نمونهگیری از ابتدای تخلیه یا انتهای تراک میکسر
این کار میتواند نمونهای غیرنماینده ایجاد کند. نتیجه ممکن است بیش از حد خوب یا بیش از حد بد باشد.
2) اضافه کردن آب به بتن قبل یا بعد از نمونهگیری
یکی از مخربترین خطاهاست. اضافه کردن آب بدون کنترل مجاز:
- نسبت آب به سیمان را بالا میبرد
- مقاومت فشاری را کم میکند
- تغییر اسلامپ و تفسیر نتایج را گمراه میکند
3) نمونهگیری از بتن جداشده یا غیرهمگن
اگر بتن در محل تخلیه جدا شده باشد و شما از بخش ملاتدار یا سنگدانهدار نمونه بگیرید، نتیجه دیگر نماینده بتن واقعی نیست.
4) استفاده از قالب کثیف، تابدار یا غیراستاندارد
این خطا باعث تغییر شکل نمونه، ایجاد نقص سطحی یا خطا در بارگذاری میشود.
5) روغنکاری بیش از حد قالب
روغن اضافه میتواند روی کیفیت سطح، یکنواختی و حتی جدایش موضعی اثر بگذارد.
6) تراکم کم یا بیش از حد نمونه
- تراکم کم: حباب هوا باقی میماند و مقاومت کاهش مییابد
- تراکم بیش از حد: جداشدگی و افت یکنواختی ممکن است رخ دهد
7) ضربه زدن نامناسب به قالب
ضربات کنترلنشده میتوانند باعث جداشدگی یا تغییر توزیع دانهها شوند.
8) پر کردن غیراصولی قالب
پر کردن نامنظم، عدم رعایت لایهها یا استفاده از بتن ناکافی، همگی در نتیجه مؤثرند.
9) خشک شدن سطح نمونه در ساعات اولیه
اگر نمونه تازه در ساعات اول خشک شود، هیدراتاسیون سیمان مختل میشود و مقاومت نهایی پایین میآید.
10) قرار دادن نمونه در آفتاب، باد، سرما یا گرمای شدید
نمونهای که در کنار دیوار آفتابخورده، روی سقف داغ یا در معرض باد مانده، عملاً شرایط استاندارد ندارد.
11) جابهجایی زودهنگام یا خشن قالبها
وقتی بتن هنوز اولیه است، هر لرزش یا تکان شدید میتواند ساختار آن را مختل کند.
12) باز کردن زود یا دیر قالب
- باز کردن زودهنگام: آسیبپذیری و لبپریدگی
- باز کردن با تأخیر زیاد: اختلال در برنامه عملآوری استاندارد
13) عملآوری غیراستاندارد
اگر نمونه بهدرستی در رطوبت و دمای مناسب نگهداری نشود، آزمایش بتن 28 روزه دیگر معیار قابل اعتمادی نخواهد بود.
14) حمل نامناسب نمونه تا آزمایشگاه
لرزش، ضربه، خشک شدن یا تأخیر در حمل میتواند مقاومت را کم نشان دهد.
15) اشتباه در برچسبگذاری یا ثبت مشخصات
گاهی نمونه خوب ساخته شده، اما با اشتباه در برچسبگذاری، نتیجه به عضو دیگری نسبت داده میشود. این خطا از نظر فنی و حقوقی بسیار خطرناک است.
16) قضاوت بر اساس یک نمونه منفرد
قضاوت درباره یک بتنریزی بزرگ با یک آزمونه، تصمیم مهندسی قابل دفاعی نیست.
17) آزمایش در سن اشتباه
نتیجه 7 روزه را نباید جایگزین قضاوت نهایی 28 روزه کرد، مگر با معیارهای از پیش تعریفشده.
18) استفاده از نمونههایی که نماینده بتن واقعی سازه نیستند
مثلاً نمونهگیری از بتن مانده در فرغون، بتن جمعشده روی زمین یا بتن اصلاحشدهای که در سازه مصرف نشده است.
اثر نگهداری و عملآوری بر مقاومت نمونه بتن
گاهی بتن بد نیست؛ نگهداری نمونه بد است.
چرا نمونهای که در آفتاب مانده مقاومت کمتری نشان میدهد؟
چون سطح نمونه سریع رطوبت از دست میدهد، ترکهای ریز اولیه شکل میگیرند و هیدراتاسیون کامل انجام نمیشود.
چرا خشک شدن زودهنگام خطرناک است؟
سیمان برای ادامه واکنش هیدراتاسیون به آب نیاز دارد. خشک شدن سریع یعنی:
- کاهش پیشرفت هیدراتاسیون
- تخلخل بیشتر
- مقاومت کمتر
اثر دمای خیلی پایین یا خیلی بالا
- دمای بالا: تبخیر سریع، افت کارایی، احتمال گیرش سریعتر
- دمای پایین: کند شدن رشد مقاومت و در شرایط شدید، آسیب به ساختار بتن تازه
تفاوت عملآوری استاندارد و شرایط واقعی عضو سازه
نمونه آزمایشگاهی معمولاً در شرایط کنترلشده نگهداری میشود، اما عضو واقعی سازه ممکن است:
- در باد یا آفتاب باشد
- بهخوبی آبدهی نشده باشد
- دمای متفاوتی تجربه کند
بنابراین نتیجه نمونه استاندارد، بیشتر برای کنترل کیفیت بتن تولیدی است؛ نه لزوماً نمایش دقیق همان مقاومتی که در همان لحظه داخل عضو سازه وجود دارد.

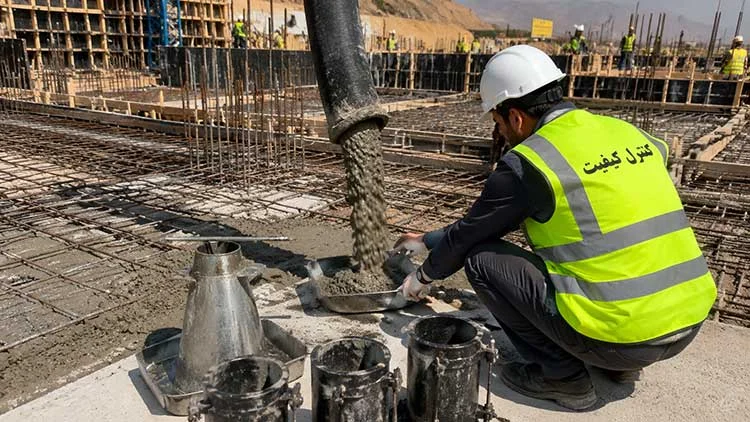

نمونهگیری از بتن پمپشده
نمونهگیری بتن پمپشده باید با دقت بیشتری انجام شود.
از کجا باید نمونه گرفت؟
در بسیاری از شرایط اجرایی، بهترین محل، خروجی پمپ یا نزدیک محل نهایی تخلیه و ریختن بتن است؛ البته پس از آنکه جریان بتن پایدار شده باشد و نه از اولین بخش خروجی.
چرا نمونهگیری از خروجی پمپ مهم است؟
چون پمپکردن ممکن است باعث:
- افت اسلامپ
- تغییر جزئی در یکنواختی
- جداشدگی در شرایط نامناسب
- تفاوت رفتار بتن نسبت به داخل تراک
چه زمانی نمونهگیری از تراک میکسر گمراهکننده است؟
اگر فاصله پمپ زیاد باشد، مکث رخ داده باشد، خط لوله طولانی باشد یا بتن در مرز کارایی قرار داشته باشد، نمونهگیری از تراک میکسر ممکن است کیفیت واقعی بتن در محل مصرف را نشان ندهد.
نمونهگیری بتن آماده در کارگاه
در نمونهگیری بتن آماده فقط برداشتن بتن کافی نیست؛ کنترل اسناد و شرایط حمل هم مهم است.
مواردی که باید کنترل شوند
- بارنامه بتن آماده
- زمان بارگیری تا تخلیه
- رده مقاومتی سفارششده
- نوع افزودنی
- حجم بار
- محل مصرف
کنترل اسلامپ و دمای بتن
همراه با نمونهگیری، معمولاً آزمایش اسلامپ بتن و در صورت نیاز دمای بتن نیز کنترل میشود.
ممنوعیت یا محدودیت اضافه کردن آب
اضافه کردن آب بدون مجوز و بدون ثبت، یکی از رایجترین علل افت کیفیت و اختلافات پروژهای است. هرگونه اصلاح باید فقط مطابق ضوابط پروژه و با ثبت کامل انجام شود.
ثبت شماره تراک و بچ
این کار در پیگیری نتایج بسیار مهم است. اگر یک بچ مشکل داشته باشد، باید بتوان آن را از سایر بخشها جدا کرد.
هماهنگی بین بچینگ، پیمانکار، ناظر و آزمایشگاه
نمونهگیری خوب حاصل هماهنگی است؛ نه تصمیم لحظهای کنار تراک.

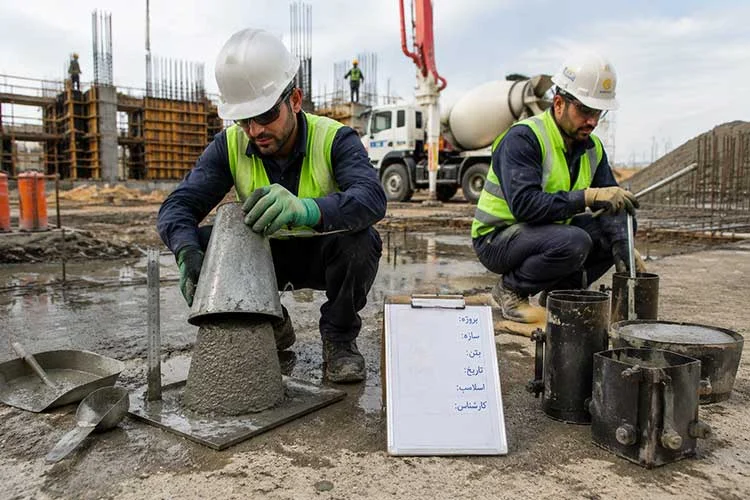

ارتباط نمونهگیری با آزمایش اسلامپ بتن
در عمل، آزمایش اسلامپ بتن معمولاً همراه با نمونهگیری انجام میشود، چون اسلامپ تصویر مهمی از وضعیت بتن تازه ارائه میدهد.
چرا اسلامپ همزمان مهم است؟
چون اگر نمونهای با اسلامپ غیرعادی گرفته شود، نتیجه مقاومت آن باید با احتیاط بیشتری تفسیر شود.
اگر اسلامپ خارج از محدوده باشد چه باید کرد؟
- ابتدا بارنامه، زمان حمل و شرایط بتن بررسی شود
- هرگونه تصمیم برای پذیرش، اصلاح یا رد بتن باید با نظر مسئولان فنی پروژه انجام شود
- اگر اصلاح مجاز و کنترلشده انجام شد، باید زمان و شرایط آن ثبت شود
آیا بعد از اصلاح اسلامپ میتوان نمونهگیری کرد؟
فقط زمانی که اصلاح مجاز، ثبتشده و منطبق با دستورالعمل پروژه باشد و بتن پس از اصلاح، یکنواخت شده باشد. در غیر این صورت نمونه ممکن است مبهم و غیرقابل استناد باشد.
چرا ثبت نتیجه اسلامپ مهم است؟
چون وقتی جواب مقاومت پایین میآید، داده اسلامپ یکی از اولین سرنخها برای تحلیل فنی است.
اگر جواب آزمایش بتن مردود شد چه باید کرد؟
اولین واکنش نباید هیجانی باشد. مردودی یک نتیجه لزوماً به معنی ضعف قطعی سازه یا لزوم تخریب نیست.
مسیر درست بررسی
- بررسی خطاهای نمونهگیری، حمل و عملآوری
- کنترل گزارش آزمایشگاه و صحت ثبت مشخصات
- بررسی سایر نتایج همان نوبت و نوبتهای مجاور
- مقایسه با معیارهای پذیرش پروژه
- در صورت لزوم، آزمایشهای تکمیلی مانند مغزهگیری یا روشهای ارزیابی دیگر
- تصمیمگیری با نظر مهندس ناظر، طراح، مجری و آزمایشگاه ذیصلاح
یک نکته کلیدی
ممکن است یک آزمونه به دلیل خشک شدن، ضربه خوردن یا حمل بد، مقاومت پایینی نشان دهد؛ اما بتن داخل عضو سازه عملکرد قابلقبولی داشته باشد. بنابراین تفسیر نتیجه باید سیستمی و مهندسی باشد، نه صرفاً بر اساس یک عدد منفرد.
چکلیست نمونهگیری صحیح بتن در کارگاه
قبل از نمونهگیری
- [ ] برنامه نمونهگیری با ناظر و آزمایشگاه هماهنگ شده است
- [ ] قالبها سالم، تمیز و استاندارد هستند
- [ ] قالبها بهمقدار مناسب روغنکاری شدهاند
- [ ] ابزارها آمادهاند: میله، سینی، کمچه، برچسب، ماژیک، اسلامپمتر
- [ ] فرم ثبت اطلاعات آماده است
- [ ] محل نگهداری اولیه نمونه مشخص و محافظتشده است
حین نمونهگیری
- [ ] نمونه از بتن تازه و در زمان مناسب گرفته میشود
- [ ] نمونه از میانه تخلیه برداشت میشود
- [ ] بتن نمونه یکنواخت و غیرجداشده است
- [ ] اسلامپ ثبت شده است
- [ ] قالبها در لایههای مناسب پر شدهاند
- [ ] تراکم بهدرستی انجام شده است
- [ ] سطح نمونه صاف و تراز شده است
- [ ] برچسب هر قالب بلافاصله نصب شده است
بعد از نمونهگیری
- [ ] اطلاعات کامل در فرم ثبت شده است
- [ ] نمونهها از آفتاب، باد، ضربه و خشک شدن محافظت شدهاند
- [ ] زمان باز کردن قالب و انتقال مشخص است
- [ ] حمل نمونهها به آزمایشگاه ایمن و کنترلشده است
- [ ] وضعیت عملآوری تا روز آزمایش پیگیری میشود
جدول مقایسهای خطاها و اثر آنها
| خطای رایج | نتیجه احتمالی در آزمایش | راه پیشگیری |
|---|---|---|
| نمونهگیری از ابتدا یا انتهای تخلیه | نتیجه غیرنماینده | نمونهگیری از میانه تخلیه |
| افزودن آب بدون کنترل | افت مقاومت و تغییر اسلامپ | منع اصلاح غیرمجاز و ثبت کامل تغییرات |
| قالب کثیف یا غیراستاندارد | نقص سطحی و خطای مقاومت | کنترل قالب پیش از بتنریزی |
| تراکم ناکافی | حباب هوا و کاهش مقاومت | اجرای تراکم مطابق روش استاندارد |
| تراکم بیش از حد | جداشدگی بتن | انتخاب روش مناسب و کنترل اپراتور |
| خشک شدن اولیه | افت هیدراتاسیون و کاهش مقاومت | پوشش و نگهداری مرطوب اولیه |
| قرارگیری در آفتاب یا باد | افت مقاومت و ایجاد ترکهای ریز | نگهداری در محیط محافظتشده |
| حمل نامناسب نمونهها | آسیب داخلی و افت نتیجه آزمایش | جابهجایی آرام و ایمن نمونهها |
| برچسبگذاری اشتباه | تفسیر غلط نتایج و ایجاد اختلاف فنی | ثبت همزمان و دقیق اطلاعات نمونه |
| آزمایش در سن اشتباه | قضاوت نادرست درباره مقاومت بتن | کنترل برنامه آزمایش و سن آزمون |
| قضاوت بر اساس یک قالب | تصمیم غیرقابل اتکا | ساخت چند آزمونه در هر نوبت نمونهگیری |
سوالات متداول
1) از هر چند مترمکعب بتن باید نمونه گرفت؟
عدد ثابت و یکسان برای همه پروژهها وجود ندارد. این موضوع به آییننامه، مشخصات فنی پروژه، نوع عضو و نظر ناظر بستگی دارد. در پروژههای حرفهای، برنامه نمونهگیری باید از قبل تعریف شود.
2) هر نمونه بتن شامل چند قالب است؟
در عمل معمولاً از هر نوبت نمونهگیری چند آزمونه ساخته میشود؛ اغلب برای 7 روزه، 28 روزه و گاهی شاهد یا 90 روزه. تعداد دقیق باید مطابق الزامات پروژه تعیین شود.
3) نمونه 7 روزه مهمتر است یا 28 روزه؟
برای قضاوت نهایی مقاومت فشاری، معمولاً 28 روزه مبناست. 7 روزه بیشتر نقش پایش زودهنگام و هشدار اولیه دارد.
4) اگر نمونه بتن در کارگاه خشک شود چه اتفاقی میافتد؟
هیدراتاسیون ناقص میشود و مقاومت کمتر از واقعیت نشان داده میشود. این یکی از علل شایع نتایج پایین کاذب است.
5) آیا میتوان از بتن داخل فرغون نمونه گرفت؟
اگر آن بتن دقیقاً همان بتن یکنواخت و در حال مصرف باشد شاید در برخی شرایط اجرایی محل برداشت موقت تلقی شود، اما بهطور کلی بهتر است نمونه از محل مناسب تخلیه و جریان واقعی بتن گرفته شود، نه از بتن مانده یا جمعشده.
6) آیا اضافه کردن آب به تراک میکسر نتیجه آزمایش را خراب میکند؟
بله، اگر بدون کنترل و مجوز باشد میتواند نتیجه مقاومت را کاملاً تغییر دهد و باعث کاهش مقاومت شود.
7) تفاوت نمونه مکعبی و استوانهای چیست؟
تفاوت در شکل، ابعاد، استاندارد مرجع و نحوه گزارش مقاومت است. نتایج این دو نوع مستقیماً بدون درنظر گرفتن مرجع استاندارد قابلمقایسه ساده نیستند.
8) اگر جواب آزمایش 28 روزه پایین باشد چه باید کرد؟
ابتدا باید فرآیند نمونهگیری، عملآوری و گزارش آزمایشگاه بررسی شود؛ سپس نتایج سایر نمونهها و در صورت لزوم آزمایشهای تکمیلی مانند مغزهگیری مدنظر قرار گیرد.
9) نمونهگیری از بتن پمپشده باید از کجا انجام شود؟
ترجیحاً از خروجی پمپ یا نزدیک محل واقعی ریختن بتن و پس از پایدار شدن جریان، نه از اولین بخش خروجی.
10) آیا یک نمونه مردود یعنی بتن سازه مردود است؟
خیر. یک نتیجه مردود بهتنهایی برای چنین قضاوتی کافی نیست و باید همراه با سایر دادهها، شرایط ساخت نمونه و نظر مهندسی بررسی شود.
جمعبندی نهایی
نمونهگیری بتن پایه قضاوت درست درباره کیفیت بتن است. اگر این مرحله بهدرستی انجام نشود، حتی بهترین بتن هم ممکن است در آزمایش مردود شود؛ و برعکس، اگر نمونهگیری دقیق، مستند و استاندارد باشد، نتیجه آزمایش میتواند مبنای قابل اتکایی برای تصمیمگیری مهندسی فراهم کند.
در کارگاه واقعی، کیفیت نتیجه فقط به دستگاه پرس آزمایشگاه وابسته نیست. از محل نمونهگیری، زمان برداشت، یکنواختی بتن، تراکم، برچسبگذاری، نگهداری اولیه، حمل و عملآوری تا تحلیل نهایی، همه چیز به هم متصل است. به همین دلیل، نمونه گیری بتن در کارگاه باید یک فرآیند حرفهای و کنترلشده باشد، نه یک تشریفات ساده.
اگر بخواهیم این مقاله را در یک جمله خلاصه کنیم:
بتن را با خود بتن قضاوت کنید، نه با نمونهای که اشتباه گرفته، نگهداری یا حمل شده است.
