کنترل تراز ستون و شاقول کردن ستون | چک‌لیست اجرایی قالب‌بندی

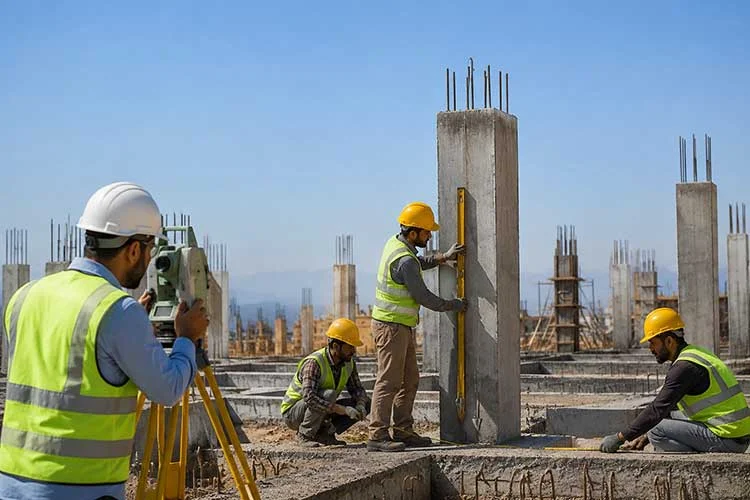

کنترل تراز ستون و شاقول کردن ستون در اجرای صحیح فونداسیون و اسکلت نقش حیاتی دارد، چون کوچک‌ترین انحراف در تراز یا قائم بودن ستون‌ها می‌تواند کیفیت نهایی سازه، دقت اجرا و حتی ایمنی ساختمان را تحت تأثیر قرار دهد. واقعیت اجرایی این است: بسیاری از این خطاها با چند ابزار ساده مثل ریسمان، شاقول، شلنگ تراز و متر فلزی و در پروژه‌های دقیق‌تر با دوربین ترازیاب یا توتال استیشن قابل پیشگیری است؛ به شرطی که روش درست و زمان درست کنترل را بدانیم.

منظور از کنترل ابعاد، تراز و شاقولی بودن چیست؟

در کارگاه، این واژه‌ها زیاد شنیده می‌شوند، اما اگر تعریفشان دقیق نباشد، هرکس برداشت خودش را اجرا می‌کند. بیایید خیلی ساده و کاربردی تعریف کنیم:

کنترل ابعاد فونداسیون

یعنی چک کنیم طول، عرض، ارتفاع/ضخامت، پله‌ها، شناژها و بازشوها دقیقاً مطابق نقشه اجرایی و جزئیات سازه اجرا می‌شوند یا نه. این کنترل با متر، کنترل قطری‌ها، و مقایسه با نقشه انجام می‌شود.

کنترل آکس ستون (و آکس‌بندی)

آکس‌ها خطوط فرضیِ مرجع هستند که محل ستون‌ها، دیوارها و تیرها نسبت به آن‌ها تعریف می‌شود. کنترل آکس ستون یعنی مطمئن شویم مرکز ستون (یا لبه‌های قالب که از روی آکس آفست می‌شوند) دقیقاً در محل طراحی قرار گرفته است.

کنترل تراز فونداسیون

یعنی بررسی کنیم ارتفاع نقاط مختلف فونداسیون (کف، روی بتن مگر، روی فونداسیون، یا تاج قالب) نسبت به یک کد مبنا/بنچ‌مارک درست است و اختلاف ارتفاع ناخواسته نداریم.

کنترل تراز ستون

بسته به پروژه می‌تواند شامل این‌ها باشد:

• کنترل ارتفاع تمام‌شده ستون تا کد سقف/تیر
• کنترل تراز بالای قالب ستون (تاج قالب)
• کنترل خط بتن‌ریزی ستون (اگر ستون مرحله‌ای بتن‌ریزی می‌شود)
• کنترل کد نشیمن تیر/سقف و نقاط اتصال

شاقول کردن ستون

یعنی قائم بودن محور ستون نسبت به افق. ستون باید در دو راستای عمود بر هم (مثلاً راستای X و Y) شاقول باشد. این کار با شاقول سنتی یا روش‌های دقیق‌تر با دوربین انجام می‌شود.

کنترل راستای قالب ستون

گاهی ستون دقیقاً روی آکس است، اما قالب تاب دارد یا در یک راستا “پیچیده” بسته شده؛ نتیجه: ستون بعد از بتن‌ریزی ظاهر خوبی ندارد، و در بدترین حالت، انحراف هندسی ایجاد می‌شود. کنترل راستا یعنی لبه‌های قالب و گوشه‌ها صاف و هم‌راستا باشند.

کنترل ارتفاع و کدهای اجرایی

“کد” همان عدد ارتفاعی نسبت به مبناست (مثلاً ±0.00 یا 100.00). کنترل کد یعنی:

• مبنا ثابت باشد
• کدها روی نقاط ثابت کارگاه ثبت شوند
• همه تیم‌ها (نقشه‌بردار، اجرا، نظارت) یک زبان مشترک ارتفاعی داشته باشند



ابزارهای ساده و رایج برای کنترل تراز و شاقولی ستون و فونداسیون

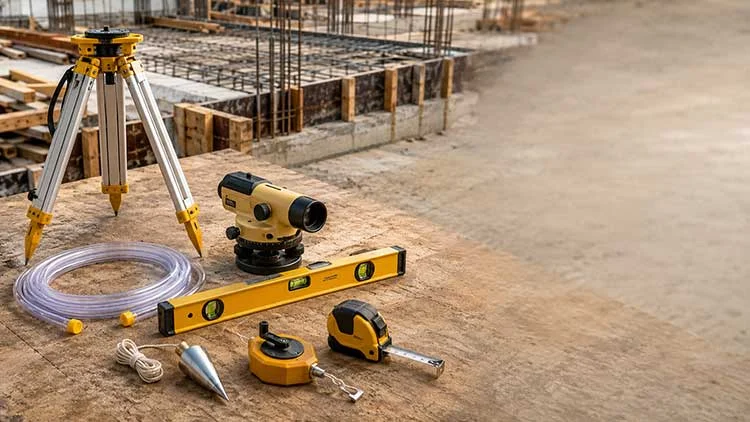

در این بخش، ابزارها را دقیقاً با کاربرد، مزیت و محدودیت می‌گویم؛ همان چیزی که در کارگاه به دردتان می‌خورد.

دوربین نقشه‌برداری یا توتال استیشن

کاربرد: کنترل آکس‌ها، پیاده‌سازی نقاط، کنترل انحراف ستون در ارتفاع، برداشت As-Built

مزایا: دقت بالا، قابل مستندسازی، سریع در پروژه‌های بزرگ

محدودیت‌ها: نیاز به اپراتور حرفه‌ای، حساس به تنظیمات و خطاهای استقرار، هزینه تجهیز و تیم

نیوو (دوربین ترازیاب)

کاربرد: کنترل تراز بتن مگر، تراز قالب فونداسیون، کدهای ستون و سقف

مزایا: بسیار دقیق برای تراز، مناسب کارگاه‌های متوسط، روش استاندارد کنترل ارتفاع

محدودیت‌ها: برای آکس‌گذاری به تنهایی کافی نیست، نیاز به شاخص‌خوان و مبنا

شاقول

کاربرد: کنترل شاقولی قالب ستون، کنترل قائم بودن اجزای عمودی

مزایا: ارزان، سریع، مستقل از برق و باتری، مناسب پروژه‌های کوچک

محدودیت‌ها: حساس به باد و لرزش، نیازمند مهارت، در ارتفاع زیاد خطای کارگاهی بالا می‌رود

ریسمان کار (ریسمان بنایی)

کاربرد: ریسمان‌کشی آکس‌ها، کنترل راستا، کنترل امتداد شناژ و قالب

مزایا: خیلی سریع و قابل فهم، ابزار پایه‌ای آکس‌بندی

محدودیت‌ها: شکم‌دادگی، جابه‌جایی میخ‌ها، خطای انسانی در خواندن

شلنگ تراز

کاربرد: انتقال تراز بین دو نقطه در پروژه‌های کوچک یا نقاط دور از دید

مزایا: ارزان، کاربردی، نیاز به تجهیزات پیچیده ندارد

محدودیت‌ها: حباب هوا، خطای ناشی از دما و طول زیاد، نیاز به دو نفر دقیق

تراز دستی (Bubble Level)

کاربرد: کنترل تراز کوتاه‌برد (قالب، شمشه، سطح بتن) و کنترل اولیه

مزایا: سریع، همیشه در دسترس

محدودیت‌ها: مناسب کنترل‌های دقیق و طولانی نیست؛ به کالیبراسیون حساس است

متر فلزی

کاربرد: کنترل ابعاد، آفست آکس تا قالب، فاصله بولت‌ها، کنترل قطری‌ها

مزایا: دقت خوب، مقاومت در کارگاه

محدودیت‌ها: خطای خواندن و کشش، دشواری در اندازه‌های بلند

گونیا

کاربرد: کنترل قائمه بودن گوشه‌ها، کمک به آکس‌بندی و قالب‌بندی

مزایا: ساده و موثر

محدودیت‌ها: برای ابعاد بزرگ به تنهایی کافی نیست (به قطری‌ها هم نیاز دارید)

شمشه

کاربرد: کنترل تختی سطح بتن مگر و بتن فونداسیون، کنترل موج و تاب

مزایا: سریع برای کیفیت سطح

محدودیت‌ها: جایگزین کنترل تراز عددی نیست

خط تراز یا بنچ‌مارک (Bench Mark)

کاربرد: مرجع ارتفاعی ثابت برای کل پروژه

مزایا: یکپارچه‌سازی کنترل تراز، کاهش اختلاف بین تیم‌ها

محدودیت‌ها: اگر روی نقطه ناپایدار انتخاب شود، کل کنترل‌ها خراب می‌شود

میخ، رنگ، اسپری یا ریسمان رنگی

کاربرد: نشانه‌گذاری آکس‌ها، نقاط کنترل، کدگذاری

مزایا: مستندسازی و قابل دید بودن برای اکیپ‌ها

محدودیت‌ها: پاک شدن با باران/گردوخاک، نیاز به تمدید علامت‌ها

کنترل ابعاد فونداسیون قبل از بتن‌ریزی

قبل از اینکه بتن وارد کار شود، آخرین فرصت کنترل‌های حیاتی است. بعد از بتن‌ریزی، اصلاحات یا سخت می‌شود یا گران.

مواردی که حتماً باید قبل از بتن‌ریزی کنترل شوند

• کنترل طول و عرض فونداسیون طبق نقشه: با متر فلزی، کنترل چندباره در چند نقطه (نه فقط یک سر)
• کنترل محل آکس ستون‌ها: محل تقاطع آکس‌ها را روی کارگاه تثبیت کنید
• کنترل ابعاد شناژها و پی‌ها: عرض شناژ، محل تقاطع، پله‌ها و اختلاف ترازها
• کنترل تراز بتن مگر: مگر اگر موج داشته باشد، قالب و آرماتور را هم موج‌دار می‌کند
• کنترل تراز کف و روی فونداسیون: اختلاف ارتفاع گوشه‌ها می‌تواند کل سازه را درگیر کند
• کنترل ضخامت فونداسیون: با شابلون/تراز و قرائت‌های تراز‌یابی
• کنترل محل بولت‌ها یا ریشه ستون‌ها: فاصله‌ها، شاقولی ریشه‌ها، طول گیرایی و موقعیت نسبت به آکس
• کنترل کاور میلگردها: با لقمه استاندارد، کنترل فاصله از قالب و بستر
• کنترل موقعیت قالب‌ها: جابه‌جایی قالب یعنی جابه‌جایی بتن نهایی
• کنترل فاصله‌ها با متر و ریسمان: آفست از آکس تا قالب را دقیق نگه دارید
• کنترل قطری‌ها برای اطمینان از گونیا بودن: اگر مستطیل است، دو قطر باید برابر باشد (در تلرانس مجاز پروژه)

مثال اجرایی واقعی

فرض کنید پی نواری دارید که طبق نقشه باید 120 سانتی‌متر باشد. اگر قالب در یک قسمت 125 بسته شود و شما فقط یک نقطه را اندازه بزنید، بعداً هنگام دیوارچینی یا نصب صفحه ستون/پلیت‌ها، آفست‌ها به مشکل می‌خورند و مجبور به تراش بتن یا “وصله کاری” می‌شوید.

روش کنترل آکس‌بندی فونداسیون با ریسمان (مرحله‌به‌مرحله)

این روش ساده است، اما اگر تمیز اجرا شود، دقت بسیار خوبی می‌دهد.

1) انتقال آکس‌ها از نقشه به زمین

• ابتدا شبکه آکس‌ها را از نقشه سازه برداشت کنید: فاصله محور تا محور.
• یک خط مبنا (Baseline) در کارگاه انتخاب کنید که قابل تکرار و خارج از محدوده تخریب باشد.

2) نشانه‌گذاری آکس‌ها با میخ یا رنگ

• روی تخته‌های گونیا (Batter Board) یا نقاط ثابت اطراف گود، میخ بزنید.
• کنار هر میخ، آکس را با رنگ/اسپری بنویسید (مثلاً A، B، 1، 2).

3) ریسمان‌کشی بین آکس‌ها

• ریسمان را کاملاً کشیده ببندید (بدون شکم).
• ریسمان هر آکس باید قابل تکرار و دوباره‌بندی باشد.

4) کنترل تقاطع آکس‌ها

• محل تقاطع ریسمان‌های دو آکس، مرکز ستون را نشان می‌دهد.
• همانجا را روی بتن مگر/زمین علامت بزنید.

5) کنترل فاصله‌ها با متر

• فاصله آکس تا آکس را در چند نقطه کنترل کنید (ابتدا و انتها کافی نیست).

6) کنترل قطری‌ها

• برای قاب‌های مستطیلی/مربعی، قطرها را اندازه بگیرید.
• اختلاف قطرها نشانه “لوزی شدن” است. اصلاح را با جابه‌جایی ریسمان‌ها انجام دهید، نه با “کج گذاشتن قالب”.

7) تطبیق محل ستون‌ها با نقشه سازه

• فاصله آکس ستون تا لبه فونداسیون را با نقشه چک کنید.
• اگر ستون گوشه است، آفست‌ها اهمیت دوچندان دارد.

8) نکات اجرایی برای جلوگیری از جابه‌جایی ریسمان و خطا

• از تخته‌های آکس‌بندی (Batter Board) استفاده کنید تا ریسمان‌ها داخل محدوده رفت‌وآمد کارگران نباشد.
• میخ‌ها را روی نقطه‌ای بزنید که با بتن‌ریزی، خاکبرداری یا عبور فرغون جابه‌جا نشوند.
• ریسمان رنگی یا ریسمان آغشته به پودر رنگ (چاک‌لاین) کمک می‌کند علامت‌ها ماندگارتر شوند.

کنترل تراز فونداسیون با دوربین یا شلنگ تراز

انتخاب بنچ مارک یا کد مبنا

• بنچ‌مارک باید ثابت، محافظت‌شده، خارج از ناحیه عملیات و قابل رؤیت باشد.
• کد مبنا را روی یک دیوار همسایه، ستون موقت، یا شمعک محافظت‌شده ثبت کنید.

خواندن ارتفاع‌ها با دوربین ترازیاب (نیوو)

• دوربین را مستقر و تراز کنید.
• قرائت شاخص روی بنچ‌مارک را بگیرید.
• سپس شاخص را روی نقاط مختلف مگر/قالب فونداسیون قرار دهید و اختلاف قرائت را تبدیل به اختلاف ارتفاع کنید.
• نقاط بحرانی (گوشه‌ها، محل ستون‌ها، تغییر مقطع‌ها) را بیشتر کنترل کنید.

کنترل کد بتن مگر

• بتن مگر باید هم تراز باشد و هم سطحش “موج” نداشته باشد.
• اگر مگر افتادگی/برآمدگی داشته باشد، لقمه‌ها و کاور به هم می‌ریزد و آرماتور قوس می‌گیرد.

کنترل کد روی فونداسیون و تراز قالب‌ها

• تاج قالب فونداسیون (بالای قالب) باید روی یک کد مشخص بسته شود تا سطح بتن نهایی مطابق نقشه دربیاید.
• اختلاف چند سانت در فونداسیون یعنی اختلاف چند سانت در کل طبقه.

استفاده از شلنگ تراز در پروژه‌های کوچک

• دو سر شلنگ شفاف را در دو نقطه قرار دهید.
• سطح آب در هر دو سر باید هم‌ارتفاع باشد (با فرض نبود حباب و یکسان بودن شرایط).
• روی دیوار یا قالب علامت بزنید و این علامت را برای نقاط دیگر تکرار کنید.

خطاهای رایج در شلنگ تراز

• وجود حباب هوا (دشمن شماره 1 دقت)
• خم‌شدگی شدید شلنگ یا له‌شدگی
• تفاوت دمایی زیاد در طول شلنگ (در مسیرهای خیلی بلند)
• خواندن سطح آب با زاویه دید اشتباه

نکات مهم هنگام بتن‌ریزی برای حفظ تراز نهایی

• “ریختن زیاد و بعداً کم‌کردن” باعث موج و کرموشدگی سطح می‌شود.
• سطح را با شمشه کنترل کنید، اما شمشه جای دوربین/کد را نمی‌گیرد.
• نقطه‌های کنترل کد را روی قالب/میخ علامت بزنید تا اکیپ بتن‌ریز دقیق کار کند.

شاقول کردن ستون یعنی چه و چرا حیاتی است؟

شاقولی بودن ستون یعنی محور ستون دقیقاً قائم باشد. اگر ستون شاقول نباشد، پیامدهایش فقط ظاهری نیست؛ می‌تواند سازه‌ای هم باشد.

اگر ستون شاقول نباشد چه مشکلاتی ایجاد می‌شود؟

• خروج ستون از محور طراحی و تغییر هندسه قاب‌ها
• ایجاد لنگرهای ناخواسته و افزایش تنش‌های موضعی (بسته به سیستم سازه و جزئیات اتصال)
• مشکل در اتصال تیرها: تیر روی نشیمن درست نمی‌نشیند یا نیاز به اصلاح دارد
• ناهماهنگی در طبقات بالا: یک سانت خطا در پایین، در طبقات بالا تشدید می‌شود
• سخت شدن قالب‌بندی و بتن‌ریزی طبقات بعدی
• ایراد در دیوارچینی، نما، پنجره‌ها، و حتی مسیر تأسیسات (کانال‌ها و رایزرها)

نکته حرفه‌ای: مقدار انحراف مجاز یک عدد ثابت برای همه پروژه‌ها نیست. باید طبق نقشه‌ها، مشخصات فنی پروژه، ضوابط مربوط (از جمله مقررات ملی ساختمان) و نظر مهندس ناظر/مشاور تعیین و صورت‌جلسه شود.

روش شاقول کردن ستون با شاقول (روش اجرایی مرحله‌به‌مرحله)

این روش برای پروژه‌های کوچک و حتی متوسط بسیار رایج است، به شرطی که دقیق و در دو جهت انجام شود.

1) نصب اولیه قالب ستون

• قالب را در محل آکس با آفست‌های درست (نیم‌عرض ستون از هر طرف آکس یا طبق دیتیل) قرار دهید.
• قبل از مهار نهایی، امکان رگلاژ بگذارید.

2) بستن پشت‌بندها و مهارها

• از جک‌های پیچی، قوطی، لوله داربستی یا پشت‌بند چوبی استفاده کنید.
• مهار باید طوری باشد که در بتن‌ریزی “نلغزد”.

3) آویزان کردن شاقول از بالای قالب

• نخ شاقول را از نقطه‌ای ثابت در بالای قالب آویزان کنید.
• صبر کنید تا آرام شود (باد و لرزش را مدیریت کنید).

4) اندازه‌گیری فاصله نخ شاقول تا قالب در پایین و بالا

• در پایین قالب، فاصله نخ تا لبه قالب را اندازه بگیرید.
• در بالای قالب هم همین کار را تکرار کنید.
• اگر فاصله‌ها برابر نیست، قالب شاقول نیست.

5) تنظیم قالب با جک یا مهار

• با رگلاژ مهارها، قالب را آن‌قدر تنظیم کنید تا فاصله‌ها برابر شود.
• اصلاحات را کم‌کم انجام دهید؛ تغییرات بزرگ یعنی احتمال “فرار قالب” در بتن‌ریزی.

6) کنترل در دو جهت عمود بر هم

• یک‌بار در راستای X و یک‌بار در راستای Y کنترل کنید.
• اشتباه رایج: فقط در یک جهت شاقول می‌کنند و جهت دیگر می‌ماند.

7) تثبیت قالب پس از تنظیم

• بعد از رسیدن به شاقولی، مهارها را قفل کنید (پیچ‌ها، گوه‌ها، بست‌ها).
• اتصالات را دوباره سفت کنید.

8) کنترل مجدد قبل از بتن‌ریزی

• یک چک سریع در هر دو جهت، دقیقاً قبل از ورود بتن.

9) کنترل حین بتن‌ریزی

• بتن‌ریزی ستون می‌تواند قالب را هل بدهد، مخصوصاً اگر:
  • ویبره سنگین و یک‌طرفه باشد
  • بتن خیلی روان باشد
  • مهارها ضعیف باشند
• در حین بتن‌ریزی هر چند دقیقه شاقول را نگاه کنید و اگر نیاز شد اصلاح جزئی انجام دهید.

روش کنترل شاقولی ستون با دوربین (توتال استیشن/نقشه‌برداری)

در پروژه‌های بزرگ‌تر یا حساس‌تر، شاقول سنتی ممکن است کافی نباشد یا مستندسازی لازم دارید.

مراحل کلی

1. استقرار دوربین روی نقطه مشخص و پایدار (ترجیحاً نقطه کنترل کارگاهی)
2. نشانه‌روی به آکس ستون یا لبه قالب (بسته به روش پیاده‌سازی)
3. کنترل انحراف ستون در ارتفاع:
   • یک نقطه در پایین (مثلاً گوشه قالب یا مرکز آکس پایین)
   • یک نقطه در بالا (مثلاً گوشه قالب در تاج)
4. مقایسه پایین و بالا: اختلاف مختصات نشان‌دهنده میزان انحراف است.
5. ثبت میزان انحراف (برای گزارش روزانه/صورت‌جلسه کنترل کیفیت)
6. اصلاح قالب/ستون با مهارها و تکرار اندازه‌گیری تا رسیدن به تلرانس مجاز
7. مزیت کلیدی: دقت بالا + قابلیت ثبت و پیگیری (As-Built)

کنترل تراز ستون چیست؟

کنترل تراز ستون یعنی اطمینان از اینکه ستون:

• از نظر ارتفاع نهایی مطابق نقشه است
• محل اتصال تیر/سقف روی کد درست قرار می‌گیرد
• تاج ستون/بالای قالب در یک طبقه با سایر ستون‌ها هم‌تراز است (در تلرانس مجاز)

چرا مهم است؟

اگر تراز ستون‌ها یکسان نباشد:

• زیر تیرها لق می‌زند یا نیاز به لقمه و وصله پیدا می‌کند
• ضخامت بتن سقف/کف تغییر می‌کند
• تراز نهایی کف‌ها و شیب‌بندی‌ها به مشکل می‌خورد
• در سازه‌های فلزی، مشکلات نصب و شیم‌گذاری زیاد می‌شود

روش کنترل تراز ستون در حین قالب‌بندی و بتن‌ریزی

کنترل ارتفاع قالب ستون

• ارتفاع قالب را با متر و کد تراز کنترل کنید.
• اگر ستون قرار است تا زیر تیر بتن‌ریزی شود، خط بتن‌ریزی را واضح مشخص کنید.

کنترل کد پای ستون

• کد پای ستون (روی فونداسیون یا کلاف) باید مطابق نقشه باشد.
• اگر بتن فونداسیون پستی‌بلندی دارد، قبل از بستن قالب ستون آن را اصلاح کنید (طبق دستور ناظر).

کنترل کد بالای ستون

• با نیوو/تراز‌یاب، تاج قالب را روی کد مشخص تنظیم کنید.
• روی قالب، خط کد را با ماژیک/رنگ مشخص کنید تا اکیپ بتن‌ریزی اشتباه نکند.

کنترل قبل از بتن‌ریزی

• یک “کنترل نهایی” شامل: آکس، شاقولی، تراز تاج، سفتی مهارها، و تمیزی داخل قالب.

کنترل بعد از باز کردن قالب

• بعد از گیرش و قالب‌برداری، مجدد:
  • شاقولی ستون
  • محل آکس (با اندازه‌گیری آفست‌ها)
  • کیفیت سطح و گوشه‌ها
  • ارتفاع اجراشده

را بررسی و ثبت کنید.

اصلاحات احتمالی در صورت وجود خطا

• بسته به میزان خطا و دستور مهندس ناظر می‌تواند شامل:
  • اصلاح موضعی سطح (ساب/ترمیم)
  • ترمیم هندسی محدود
  • یا اقدامات جدی‌تر (در خطاهای بزرگ)

باشد. تصمیم فنی باید با نظر ناظر/مشاور و بر اساس ضوابط پروژه باشد.

کنترل ستون‌های فلزی و صفحه ستون

در سازه‌های فلزی، حساسیت روی صفحه ستون و بولت‌ها خیلی بالاست؛ چون بعد از نصب، اصلاح سخت و پرهزینه می‌شود.

کنترل تراز صفحه ستون

• قبل از نصب ستون، صفحه ستون باید تراز باشد.
• روش رایج:
  • تنظیم با مهره‌های زیر صفحه (در بولت‌ها) یا شیم/گوه
  • کنترل با نیوو/تراز دقیق
  • سپس اجرای گروت طبق مشخصات

کنترل محل بولت‌ها

• فاصله بولت تا بولت، فاصله تا آکس‌ها و لبه‌ها را قبل از بتن‌ریزی فونداسیون کنترل کنید.
• شابلون بولت (Bolt Template) بهترین دوست شماست.

کنترل راستای صفحه ستون

• صفحه ممکن است تراز باشد اما چرخیده نصب شود؛ یعنی راستا با شبکه آکس‌ها هم‌خوانی ندارد.
• با ریسمان/دوربین راستا را کنترل کنید.

کنترل شاقولی ستون فلزی پس از نصب

• بعد از نصب و قبل از سفت‌کردن نهایی و گروت:
  • شاقولی در دو جهت
  • هم‌محوری با ستون‌های مجاور
  • و انطباق با آکس

کنترل شود.

استفاده از گوه، مهره تنظیم، گروت و دوربین

• گوه و مهره برای تنظیم اولیه
• دوربین برای کنترل دقیق
• گروت برای تثبیت و انتقال بار یکنواخت

(نوع گروت، ضخامت و روش اجرا باید مطابق مشخصات فنی پروژه باشد.)

کنترل هم‌محوری ستون‌ها در طبقات مختلف

• یک ستون ممکن است در طبقه اول خوب باشد اما در طبقات بالاتر به دلیل خطای نصب، از هم‌محوری خارج شود.
• در پروژه‌های بزرگ، برداشت دوره‌ای با توتال استیشن و ثبت As-Built توصیه می‌شود.

خطاهای رایج در کنترل تراز ستون و شاقول کردن ستون

این‌ها چیزهایی است که در کارگاه بارها باعث دوباره‌کاری می‌شود:

• اعتماد کامل به چشم و تجربه بدون ابزار
• کنترل نکردن قالب در دو جهت عمود بر هم
• شل بودن مهارهای قالب و پشت‌بندها
• جابه‌جایی ریسمان یا میخ‌های آکس (به‌خصوص در رفت‌وآمد کارگاهی)
• استفاده نادرست از شلنگ تراز (وجود حباب، قرائت اشتباه)
• کنترل نکردن ستون حین بتن‌ریزی و بعد از ویبره
• ثبت نکردن کدهای ارتفاعی و تغییر مبنا بین تیم‌ها
• کنترل نکردن قطری‌ها در فونداسیون (گونیا نبودن)
• تراز نبودن بتن مگر و بی‌توجهی به موج سطح
• اشتباه در خواندن نقشه (ابعاد محور تا محور vs ابعاد لبه تا لبه)
• عدم هماهنگی بین تیم نقشه‌برداری و تیم اجرا (هر تیم با مبنای خودش)

بهترین روش برای پروژه‌های کوچک، متوسط و بزرگ

پروژه‌های کوچک (ویلایی، تک‌واحدی، تعمیرات)

• ابزار پیشنهادی: ریسمان، شاقول، شلنگ تراز، تراز دستی، متر فلزی
• نکته: با همین‌ها هم می‌شود کار تمیز تحویل داد، اگر بنچ‌مارک و آکس‌ها دقیق تثبیت شوند.

پروژه‌های متوسط (چند طبقه، کارگاه فعال)

• ابزار پیشنهادی: نیوو (ترازیاب)، شاقول، ریسمان، متر دقیق
• نکته: کنترل تراز با نیوو تفاوت کیفیت بزرگی ایجاد می‌کند، مخصوصاً برای سقف‌ها و کدها.

پروژه‌های بزرگ (انبوه‌سازی، برج، پروژه‌های حساس)

• ابزار پیشنهادی: توتال استیشن + نیوو + تیم نقشه‌برداری + ثبت کدها و صورت‌جلسه کنترل
• نکته: مزیت اصلی اینجاست: دقت + مستندسازی + کاهش ریسک حقوقی/کیفی.

نکات اجرایی طلایی برای کاهش خطا (حداقل 15 نکته)

1. همیشه کنترل‌ها را از یک نقطه مبنای ثابت (بنچ‌مارک) انجام دهید.
2. آکس‌ها را حداقل دو بار و ترجیحاً توسط دو نفر مستقل کنترل کنید.
3. ستون را همیشه در دو جهت عمود بر هم شاقول کنید.
4. کنترل را قبل، حین و بعد از بتن‌ریزی انجام دهید؛ یک‌بار کافی نیست.
5. قالب‌ها را قبل از بتن‌ریزی کاملاً مهار و قفل کنید.
6. کدهای ارتفاعی را روی نقاط ثابت (دیوار/پایه محافظت‌شده) ثبت و محافظت کنید.
7. برای پروژه‌های حساس فقط به شاقول اکتفا نکنید؛ از دوربین کمک بگیرید.
8. ریسمان باید کشیده باشد؛ شکم‌دادگی یعنی خطای مستقیم در آکس‌بندی.
9. متر فلزی معمولاً دقیق‌تر از مترهای پارچه‌ای است؛ مخصوصاً در اندازه‌های بلند.
10. شلنگ تراز نباید حباب هوا داشته باشد؛ قبل از کار آن را هواگیری کنید.
11. آفست آکس تا قالب را روی قالب بنویسید (مثلاً “آکس = 20cm”).
12. محل بولت‌ها/ریشه‌ها را با شابلون تثبیت کنید؛ با چشم “حدس” نزنید.
13. بتن مگر را جدی بگیرید؛ مگر بد یعنی همه چیز بد.
14. هنگام ویبره، اپراتور را توجیه کنید که ویبره یک‌طرفه می‌تواند قالب را هل بدهد.
15. نتایج کنترل (کدها، اختلاف‌ها، اصلاحات) را مکتوب کنید؛ حتی ساده و کارگاهی.
16. قبل از بتن‌ریزی، داخل قالب را از نخاله و آب جمع‌شده تمیز کنید (کیفیت سطح و ابعاد را خراب می‌کند).
17. در گوشه‌ها و محل تقاطع‌ها، کنترل اضافه انجام دهید؛ خطاها معمولاً آنجا جمع می‌شوند.

6) جدول چک‌لیست کنترل ابعاد و تراز فونداسیون

7) جدول چک‌لیست کنترل تراز و شاقولی ستون

8) پرسش‌های متداول (FAQ)

1) کنترل تراز ستون یعنی چه؟

یعنی بررسی کنیم ارتفاع و کدهای ستون (پای ستون، تاج قالب، محل اتصال تیر/سقف و خط بتن‌ریزی) مطابق نقشه و بنچ‌مارک کارگاه است تا طبقات بعدی روی کد درست اجرا شوند.

2) شاقول کردن ستون چگونه انجام می‌شود؟

در روش ساده، قالب ستون را نصب می‌کنیم، مهار می‌زنیم، شاقول را از بالا آویزان می‌کنیم و با تنظیم مهارها فاصله نخ شاقول تا قالب را در بالا و پایین برابر می‌کنیم؛ این کار را در دو جهت عمود بر هم تکرار می‌کنیم.

3) بهترین ابزار برای کنترل شاقولی ستون چیست؟

برای پروژه‌های بزرگ و حساس، دوربین/توتال استیشن بهترین گزینه از نظر دقت و ثبت است. برای پروژه‌های کوچک، شاقول سالم و مهارت اجرایی خوب هم می‌تواند کافی باشد.

4) آیا با شاقول می‌توان ستون را دقیق تنظیم کرد؟

بله، در بسیاری از پروژه‌ها می‌شود؛ اما دقت نهایی به ارتفاع ستون، باد/لرزش، مهارت مجری و کیفیت مهاربندی بستگی دارد. برای پروژه‌های حساس بهتر است با دوربین هم تأیید شود.

5) کنترل تراز فونداسیون قبل از بتن‌ریزی چگونه انجام می‌شود؟

با انتخاب بنچ‌مارک و کنترل کدها توسط نیوو/دوربین ترازیاب (یا در پروژه کوچک شلنگ تراز). کد بتن مگر، تاج قالب، و نقاط بحرانی (گوشه‌ها و محل ستون‌ها) اندازه‌گیری و اصلاح می‌شود.

6) تفاوت کنترل آکس ستون و شاقول کردن ستون چیست؟

کنترل آکس یعنی ستون در مکان درست روی پلان قرار گرفته (جانمایی). شاقول کردن یعنی ستون در ارتفاع قائم است (عمودیت). ستون ممکن است روی آکس باشد ولی شاقول نباشد، یا بالعکس.

7) در پروژه‌های کوچک نیازی به دوربین نقشه‌برداری هست؟

همیشه نه. اگر پلان ساده است و تیم اجرایی باتجربه دارد، با ریسمان، متر، شاقول و شلنگ تراز هم می‌شود دقیق کار کرد. ولی اگر پروژه حساس است، یا تلرانس‌ها مهم‌اند، یا چندطبقه است، حضور دوربین/نقشه‌بردار کیفیت را جهشی بالا می‌برد.

8) اگر ستون از شاقول خارج باشد چه باید کرد؟

اول میزان و جهت انحراف را دقیق اندازه بگیرید و ثبت کنید. سپس با توجه به مرحله اجرا:

• اگر در مرحله قالب‌بندی هستید: با مهارها اصلاح کنید.
• اگر بتن‌ریزی شده: موضوع باید به مهندس ناظر/مشاور گزارش شود تا راهکار مطابق ضوابط پروژه تعیین گردد (ترمیم، اصلاح موضعی، یا تصمیمات فنی دیگر).

9) جمع‌بندی

کنترل ابعاد، آکس، تراز و شاقولی در فونداسیون و ستون، یک کار نمایشی نیست؛ هسته‌ی کنترل کیفیت سازه است. بی‌دقتی در این مرحله، مستقیماً به دوباره‌کاری‌های پرهزینه، افت کیفیت اجرا، و مشکلات زنجیره‌ای در اسکلت، دیوارچینی، نما و تأسیسات منجر می‌شود.

خبر خوب این است که با ابزارهای ساده مثل ریسمان، شاقول، شلنگ تراز و متر و با رعایت چند اصل اجرایی (بنچ‌مارک ثابت، کنترل دوباره، کنترل در دو جهت، کنترل حین بتن‌ریزی) می‌توان درصد بزرگی از خطاهای کارگاهی را حذف کرد. در پروژه‌های بزرگ‌تر هم ترکیب نیوو و توتال استیشن، دقت و قابلیت مستندسازی را چند برابر می‌کند و جلوی اختلافات و هزینه‌های اصلاحی را می‌گیرد.
