حفاظ جان پناه موقت یکی از مهمترین الزامات ایمنی در کارگاههای ساختمانی است که نقش مستقیم در پیشگیری از سقوط کارگران، ابزارآلات و مصالح از ارتفاع دارد. در پروژههایی که لبه دال، راهپله، چاهک آسانسور، نورگیر یا هر بازشوی خطرناک وجود دارد، اجرای حفاظ موقت استاندارد طبق مبحث ۱۲ نهتنها یک الزام قانونی، بلکه یک ضرورت حیاتی برای حفظ جان افراد حاضر در کارگاه است.
در بسیاری از حوادث ساختمانی، مشکل اصلی نبود حفاظ مناسب یا استفاده از نردههایی است که فقط ظاهر ایمنی دارند اما در عمل توان مقاومت کافی ندارند. به همین دلیل، آشنایی با مشخصات فنی نرده موقت، ارتفاع استاندارد، اجرای کمرکش، پاخور و الزامات مقاومت سازهای این حفاظها برای مجریان، ناظران و مسئولان ایمنی کاملاً ضروری است.
۱. قانون ۱.۲ متر: چرا این عدد حیاتی است؟
طبق ضوابط، نصب حفاظ در تمام بخشهایی که احتمال سقوط از ارتفاع بیش از ۱.۲ متر وجود دارد، الزامی است.
- تحلیل فنی: شاید بپرسید چرا ۱.۵ یا ۱ متر نه؟ در محاسبات بیومکانیک حادثه، سقوط از ارتفاع ۱.۲ متری میتواند سرعتی معادل حدود ۵ متر بر ثانیه ایجاد کند. این ارتفاع دقیقاً مرزی است که در آن «واکنشهای اصلاحی بدن» (Corrective Reactions) برای جلوگیری از آسیب شدید به ستون فقرات یا جمجمه ممکن است کارایی خود را از دست بدهند.
- نقاط هدف: لبه دالها، راهپلههای نیمهکاره، اطراف چاهک آسانسور، نورگیرها و حتی لبه بازشوهای کوچک تاسیساتی.
۲. آناتومی یک حفاظ استاندارد (مثلث ایمنی)
یک حفاظ موقت نباید صرفاً یک مانع بصری باشد؛ این یک سیستم مهندسیشده است که از سه جزء اصلی تشکیل میشود:

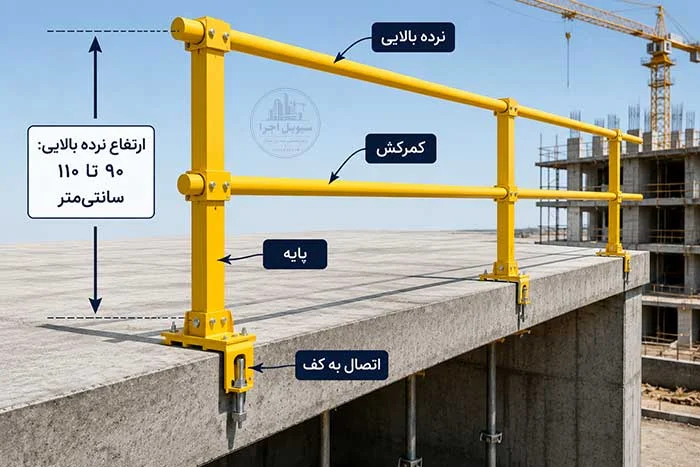

الف) نرده بالایی (Top Rail)
- ارتفاع: باید بین ۹۰ تا ۱۱۰ سانتیمتر از کف تمامشده باشد.
- جزئیات: اگر ارتفاع کمتر از ۹۰ باشد، مرکز ثقل بدن فرد در هنگام برخورد، بالاتر از نرده قرار میگیرد و منجر به «واژگونی» فرد به بیرون میشود. اگر بالاتر از ۱۱۰ باشد، ریسک عبور فرد از زیر نرده افزایش مییابد.
ب) کمرکش یا نرده میانی (Mid Rail)
- این نرده دقیقاً در وسط فاصله کف و نرده بالایی قرار میگیرد.
- نقش حیاتی: کمرکش از عبور بدن کارگر در حالت نشسته، خمیده یا در هنگام سُر خوردن جلوگیری میکند.

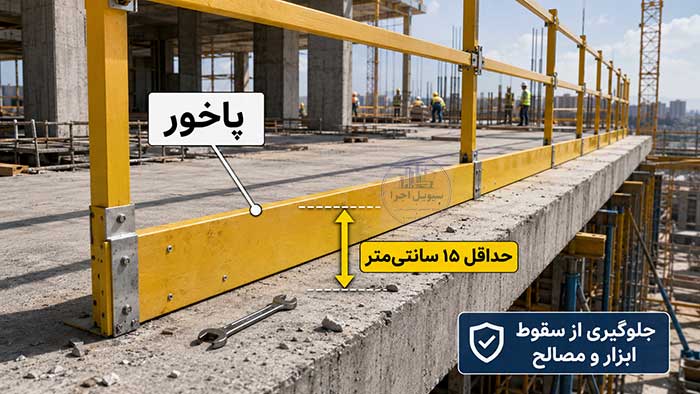

ج) پاخور یا قرنیز (Toeboard) – قهرمان گمنام!
- ارتفاع: حداقل ۱۵ سانتیمتر.
- چرا ۱۵ سانتیمتر؟ این ارتفاع دقیقاً برای مهار ابزارهای دستی، آجرها و حتی ضربه نوک کفش کارگر طراحی شده است. سقوط یک آچار ۱ کیلویی از طبقه پنجم، نیرویی مرگبار ایجاد میکند که پاخور جلوی آن را میگیرد.

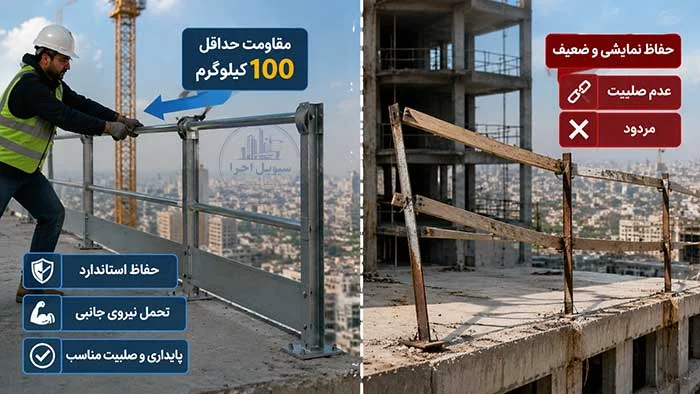

۳. آزمون مقاومت: ۱۰۰ کیلوگرم، نه یک گرم کمتر!
اینجاست که تفاوت «ایمنی واقعی» و «رفع تکلیف» مشخص میشود. حفاظ نباید با تکیه دادن یک نفر خم شود یا بشکند.
- الزام فنی: هر نقطه از حفاظ (چه نرده بالایی و چه پایهها) باید توانایی تحمل نیروی ضربهای حداقل ۱۰۰ کیلوگرمی را داشته باشد.
- تفسیر مهندسی: این ۱۰۰ کیلوگرم معادل وزن یک کارگر بالغ به همراه تجهیزات است که با شتاب کم به حفاظ برخورد میکند. استفاده از چوبهای خشک و پوسیده یا میلگردهای نمره پایین که با سیم آرماتوربندیِ شل بسته شدهاند، عملاً هیچ ضریب ایمنی ایجاد نمیکند.
۴. چکلیست طلایی برای ناظران و سرپرستان کارگاه
قبل از تأیید نهایی، این ۳ سوال را از خود بپرسید:
- آیا اتصالات صلب هستند؟ (استفاده از بستهای استاندارد داربستی یا جوشکاری صحیح پایه به پلیتهای انتظار).
- آیا فاصله پایهها استاندارد است؟ (فاصله زیاد بین دو پایه عمودی باعث شکم دادن نرده افقی و کاهش مقاومت به زیر ۱۰۰ کیلوگرم میشود).
- آیا لبههای تیز حذف شدهاند؟ (خودِ حفاظ نباید باعث بریدگی دست کارگر در هنگام تکیه دادن شود).
۵. جمعبندی و نتیجهگیری
ایمنی در کارگاه ساختمانی هزینه نیست، بلکه نوعی سرمایهگذاری بر روی تداوم پروژه است. نبود یک پاخور ساده یا استفاده از حفاظهای سست، میتواند منجر به توقف پروژه توسط بازرسان کار و از آن بدتر، حوادث جبرانناپذیر انسانی شود.
نکته کلیدی: اگر حفاظی نمیتواند وزن شما را تحمل کند، آن را حفاظ ننامید؛ آن صرفاً یک «نوار هشدار فیزیکی» است!
سوالات متداول در مورد حفاظ جان پناه موقت (FAQ)
۱. آیا میتوان از نوار خطر بهجای حفاظ جان پناه موقت استفاده کرد؟
خیر؛ نوار خطر صرفاً جنبه هشدار بصری دارد و هیچ مقاومت فیزیکی در برابر سقوط ایجاد نمیکند. طبق مبحث ۱۲، استفاده از نوار خطر به تنهایی برای لبههای باز غیرمجاز است.
۲. حداقل ارتفاع پاخور در لبههای باز چقدر است؟
طبق استانداردهای ایمنی، ارتفاع پاخور (Toeboard) نباید کمتر از ۱۵ سانتیمتر باشد تا از ریزش کوچکترین ابزارها نیز جلوگیری کند.
۳. حفاظ موقت در چه ارتفاعی از زمین الزامی میشود؟
هرجا که اختلاف ارتفاع بیش از ۱.۲ متر باشد، نصب حفاظ جان پناه موقت اجباری است.
