مقدمه
کنترل قبل از آرماتوربندی سقف یکی از مهمترین مراحل اجرایی در هر پروژه ساختمانسازی است. سقف بتنریز، عنصری کلیدی و حیاتی برای ایمنی و دوام هر ساختمان محسوب میشود. اهمیت این عنصر تنها در تحمل بار نیست، بلکه تأثیر مستقیم بر ایمنی ساکنین، دوام ساختمان و ثبات سازهای را دارد.
بسیاری از خطاهایی که در مراحل بعدی اجرا یا حتی پس از بهرهبرداری از ساختمان به وجود میآید، ریشه خود را در عدم انجام دقیق کنترلهای قبل از آرماتوربندی دارد. متأسفانه، بسیاری از پروژههای ساختمانسازی شاهد تأخیرهای ناشی از دوبارهکاری، تصحیح فاصلهگذاریهای نامناسب یا حتی تخریب بخشهایی از قالبها هستند.
راهحل ساده و کارآمد این مشکلها، انجام یک بازدید دقیق و سیستماتیک قبل از شروع آرماتوربندی است. این بازدید نهتنها پیشگیرانه است، بلکه قانونی نیز میباشد. بر اساس مقررات ملی ساختمان ایران و مبانی نظارتی معتبر، مهندس ناظر موظف است پیش از شروع هر مرحله از اجرا، کیفیت و مطابقت جزئیات اجرایی را تأیید نماید.
در این مقاله، ما ۷ کنترل اساسی را معرفی میکنیم که اگر بهدقت انجام شوند، تضمینی برای اجرای صحیح و ایمن سقف خواهند بود.
فهرست مطالب
- کنترل قالببندی و ابعاد سقف
- کنترل شمعبندی و جکهای زیر سقف
- کنترل تراز و خیز قالبها
- کنترل تیرچهها و فاصله آنها
- کنترل بازشوها و مسیر عبور تأسیسات
- کنترل میلگردهای انتظار و اتصالات سازهای
- کنترل تمیزی قالب و آماده بودن بستر
- نتیجهگیری
- پرسشهای متداول
۱. کنترل قالببندی و ابعاد سقف
چرا کنترل قالببندی اهمیت دارد؟
کنترل قبل از آرماتوربندی با بررسی دقیق قالببندی آغاز میشود. قالببندی سقف، بنیاد کل اجرا است. اگر ابعاد قالبها با نقشههای ساختمانی مطابقت نداشته باشد، تمام مراحل بعدی دچار اختلال خواهند شد. ابعاد نادرست میتواند باعث اختلاف در طول دهانهها، عدم تطابق با تیرهای زیرین، یا حتی عدم سازگاری با دیوارهای جانبی شود.
نکات کنترل قالببندی سقف
۱. تطابق با نقشههای معماری و سازهای
قبل از شروع کنترل قبل از آرماتوربندی، مهندس ناظر باید از نقشههای نهایی و تأییدشده مطلع باشد. نقشههایی که استفاده میشود باید:
- نسخه آخر و تأییدشده از سوی مهندس طراح باشند
- مهر و امضای مهندس معمار و سازهای داشته باشند
- تاریخ تهیه و بروزرسانی مشخص باشند
۲. اندازهگیری دقیق ابعاد دهانهها

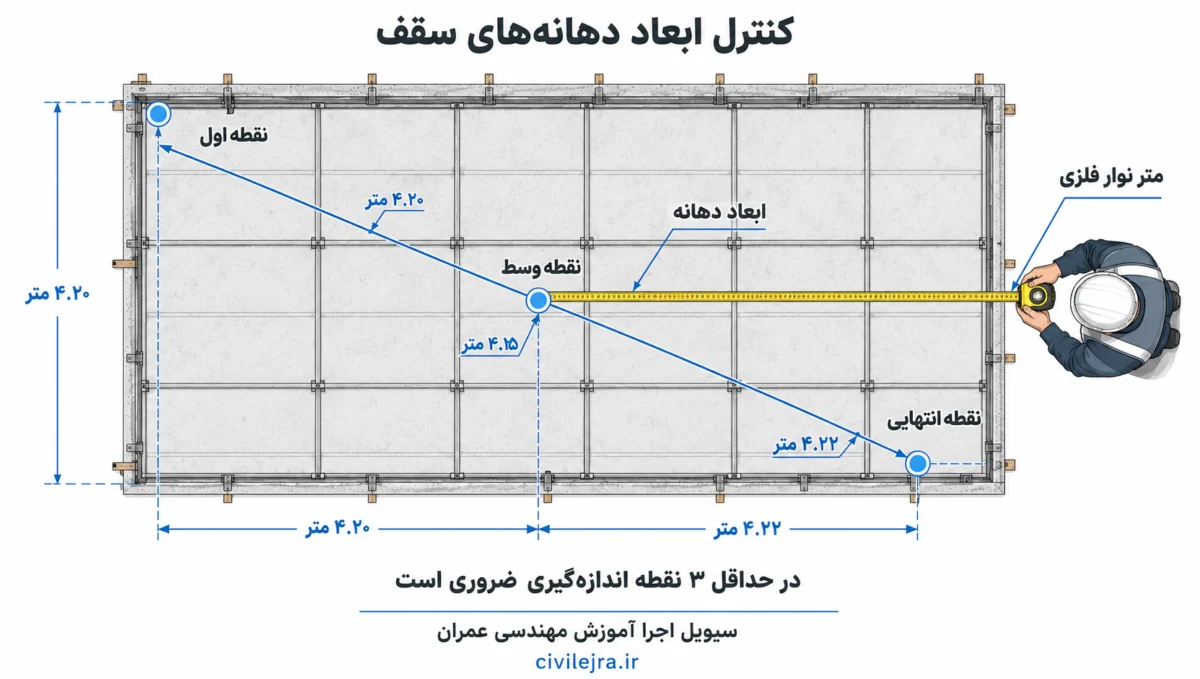

هر دهانه سقف باید با متر نوار فلزی دقیق اندازهگیری شود. این اندازهگیریها باید:
- در حداقل سه نقطه برای هر دهانه انجام شود (ابتدا، وسط و انتها)
- ثبت و مقایسه با نقشه شود
- انحرافهای بیش از ۲۰ میلیمتر گزارششود
۳. بررسی استحکام و سلامت قالبها
قالبهای استفادهشده باید:
- فاقد شکستگی، پیچش یا تغییر شکل باشند
- پس از استفادههای قبلی، تمیز و بدون باقیماندههای بتن شوند
- در صورت استفاده مجدد، سنجش و تأیید شوند
مثال عملی
در یک پروژه ۲۰۰ متری، تیم اجرا ابعاد یکی از دهانهها را اشتباه اندازهگیری کردند. دهانه ۶ متری اساسی، ۶.۱۵ متری انجام شده بود. این ۱۵ سانتیمتر اختلاف، باعث شد تا تیرچههای سقف با عدم تطابق نسبت به دیوارهای جانبی قرار گیرند. نتیجه این اشتباه، تعمیر دیوارها و بازنگری تمام اتصالات بود که ۱۰ روز تأخیر ایجاد کرد.
۲. کنترل شمعبندی و جکهای زیر سقف
نقش شمعبندی و قراول در کنترل کیفیت
شمعها (قراول) و جکهای تحتفشار، نقش حیاتی در پشتیبانی قالبهای سقف دارند. این عناصر مسئول توزیع وزن سقف بر روی سطح پایین هستند و مستقیماً بر ایمنی فرآیند اجرا تأثیرگذارند. کنترل قبل از آرماتوربندی باید شامل بررسی دقیق این اجزاء باشد.
معیارهای کنترل شمعبندی و جکها
۱. فاصله و جدایی شمعها
فاصله بین شمعها باید:
- بر اساس سازهی سقف و بار آن تعیین شود (معمولاً ۱ الی ۱.۵ متر)
- یکنواخت و منظم باشد
- در هر ردیف و ستون با دقت اندازهگیری شود
۲. وضعیت عمودی شمعها
شمعهای با آهنگی (زاویهای) نباید:
- بیش از ۱۰ درجه انحراف از عمود داشته باشند
- تحت فشار قطری (شیب بیش از حد) قرار گیرند
- در موقعیتی قرار داشته باشند که بتواند از جای خود خارج شوند
۳. استحکام و سلامت جکهای تحتفشار
هر جک تحتفشار باید:
- فشار آزمایشی (تست) داشته باشد
- برچسب قابلدرخواست و تاریخ بررسی آخر را داشته باشد
- فاقد نشتی روغن یا سیال هیدرولیکی باشد
- در محدوده فشار تعیینشده کار کند

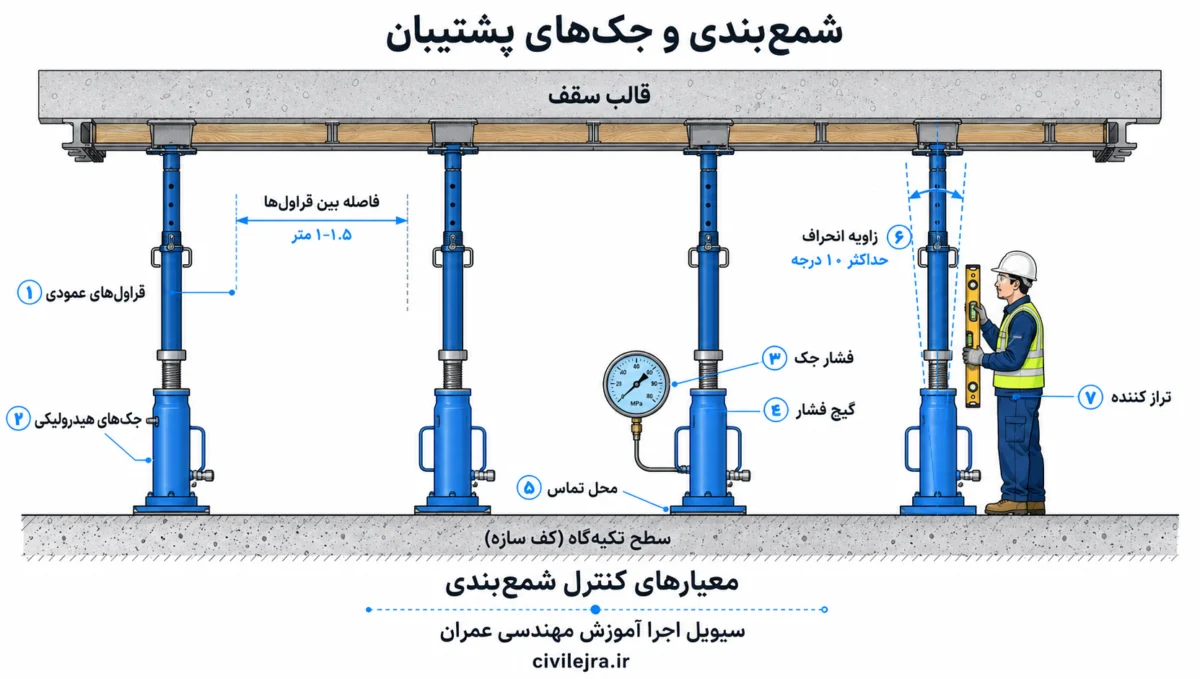

جدول کنترل شمعبندی
| معیار کنترل | حد قابل قبول | روش کنترل | فرکانس |
|---|---|---|---|
| فاصله بین شمعها | ۱ الی ۱.۵ متر | متر نوار | قبل از بتنریزی |
| انحراف از عمود | کمتر از ۱۰ درجه | تراز و زاویهسنج | در تنظیم اولیه |
| فشار جکها | براساس طراحی | گیج فشار | قبل و بعد از بتنریزی |
| سلامت قالب زیرین | بدون آسیب | بازدید بصری | روزانه |
نکات اجرایی مهم
- هرگز نباید یک شمع را بهطور ناگهانی برداشت. برداشتن باید تدریجی و کنترلشده باشد.
- پس از بتنریزی و قبل از برداشتن شمعها، بتن باید حداقل ۲۸ روز عمر داشته باشد (بر اساس محیط و دما).
- برداشتن شمعها نباید همزمان برای کل سقف انجام شود. بهتر است بهصورت الگو (شطرنجی) انجام شود.
۳. کنترل تراز و خیز قالبهای سقف
تفاوت بین تراز و خیز

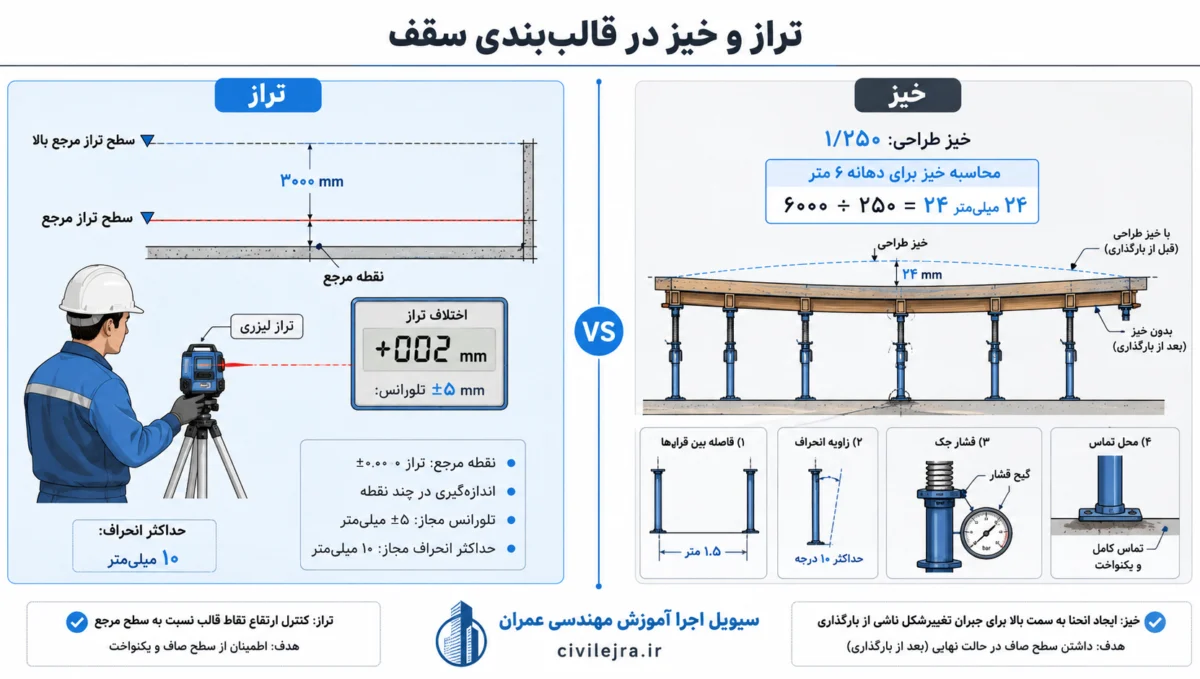

تراز (Level): ارتفاع قالبها نسبت به یک سطح مرجع (مانند تراز صفر ساختمان).
خیز (Camber): انحنای عمدی که به قالبها داده میشود تا جبران انحراف سقف زیر بار شود.
اهمیت تراز صحیح در کنترل قبل از آرماتوربندی
تراز نادرست قالبها میتواند:
- دریافت آب را تحتالشعاع قرار دهد
- باعث ایجاد شیب نامناسب برای تخلیه آب شود
- منجر به عدم تطابق سقف با دیوارهای جانبی شود
روشهای کنترل تراز
۱. استفاده از تراز لیزری
- تراز لیزری صنعتی میتواند دقت تا ± ۵ میلیمتر را فراهم کند
- باید در یک نقطه مرجع (معمولاً یک میخ یا نشانه) قرار گیرد
- باید قبل از استفاده در روز، کالیبره شود
۲. استفاده از تراز آبی
- برای مسافات کوتاهتر میتواند استفاده شود
- باید از نشتی آب مصون باشد
- نقطه صفر باید مشخص شود
۳. مقایسه با نقشههای سازهای
- نقشههای سقف باید تراز دقیق هر نقطه را نشان دهند
- هر انحراف بیش از ۱۰ میلیمتر باید ثبت و رفع شود
خیز قالبها و محاسبه آن
خیز سقف معمولاً برای:
- سقفهای یکطرفه: ۱/۲۰۰ تا ۱/۲۵۰ طول دهانه
- سقفهای دوطرفه: ۱/۲۵۰ الی ۱/۳۰۰ طول دهانه
مثال عددی:
برای سقفی با دهانه ۶ متر:
- خیز مورد نیاز = ۶۰۰۰ ÷ ۲۵۰ = ۲۴ میلیمتر
این خیز باید قبل از بتنریزی به قالبها اعمال شود، معمولاً با قرار دادن قطعات چوبی یا پلاستیکی در زیر قالب.
۴. کنترل تیرچهها و فاصله آنها در آرماتوربندی
نقش تیرچهها در سقف
تیرچهها عناصری هستند که کل بار سقف را تحمل میکنند و آن را به تیرهای اصلی انتقال میدهند. فاصله نامناسب بین تیرچهها میتواند:
- بار غیرمنطقی به تیرها وارد کند
- باعث ترکخوردگی سقف شود
- منجر به ریزش یا خمش بیشازحد شود
معیارهای کنترل فاصلهگذاری تیرچهها

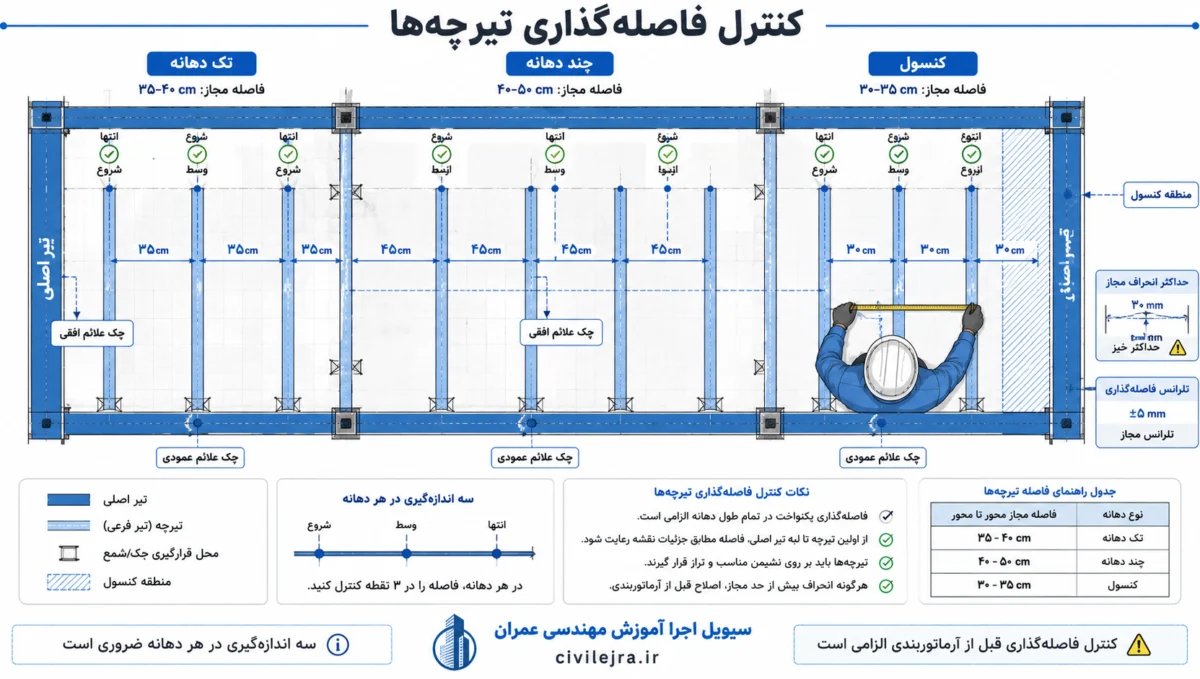

۱. فاصله بین تیرچهها
فاصله بین تیرچهها باید:
- مطابق نقشههای سازهای باشد (معمولاً ۳۵ الی ۵۰ سانتیمتر)
- در تمام طول دهانه یکنواخت باشد
- با ۳ اندازهگیری در هر دهانه تأیید شود
۲. بررسی عمودی و افقی تیرچهها
تیرچهها نباید:
- انحراف افقی (پیچش) داشته باشند
- از محل خود جابهجا شوند
- بیش از ۱۵ میلیمتر خیز قبل از بتنریزی نشان دهند
۳. کنترل اتصالات تیرچهها
- اتصالات تیرچهها به تیرهای اصلی باید محکم باشند
- اگر میلگردهای کشش وجود دارد، باید بررسی شود
- انحناهای ایجادشده در تیرچهها، خطرناک هستند
جدول فاصلهگذاری تیرچههای معمول
| نوع بتنریزی | فاصله توصیهشده | بار معمول | توضیح |
|---|---|---|---|
| تکدهانه | ۳۵-۴۰ سانتیمتر | بار معمول | برای دهانههای ۶ متر |
| چند دهانه | ۴۰-۵۰ سانتیمتر | بار سنگین | برای دهانههای بزرگتر |
| کنسول | ۳۰-۳۵ سانتیمتر | بار متوسط | برای پرکنهای سقف |
۵. کنترل بازشوها و مسیر عبور تأسیسات
اهمیت کنترل بازشوها
بازشوهای سقف (برای کشی کابلها، لولههای تاسیسات یا هواکشها) اگر صحیح نباشند:
- میتواند سقف را ضعیف کند
- میتواند باعث نفوذ آب شود
- میتواند مسیر عبور تأسیسات را مسدود کند
نکات کنترل بازشوها

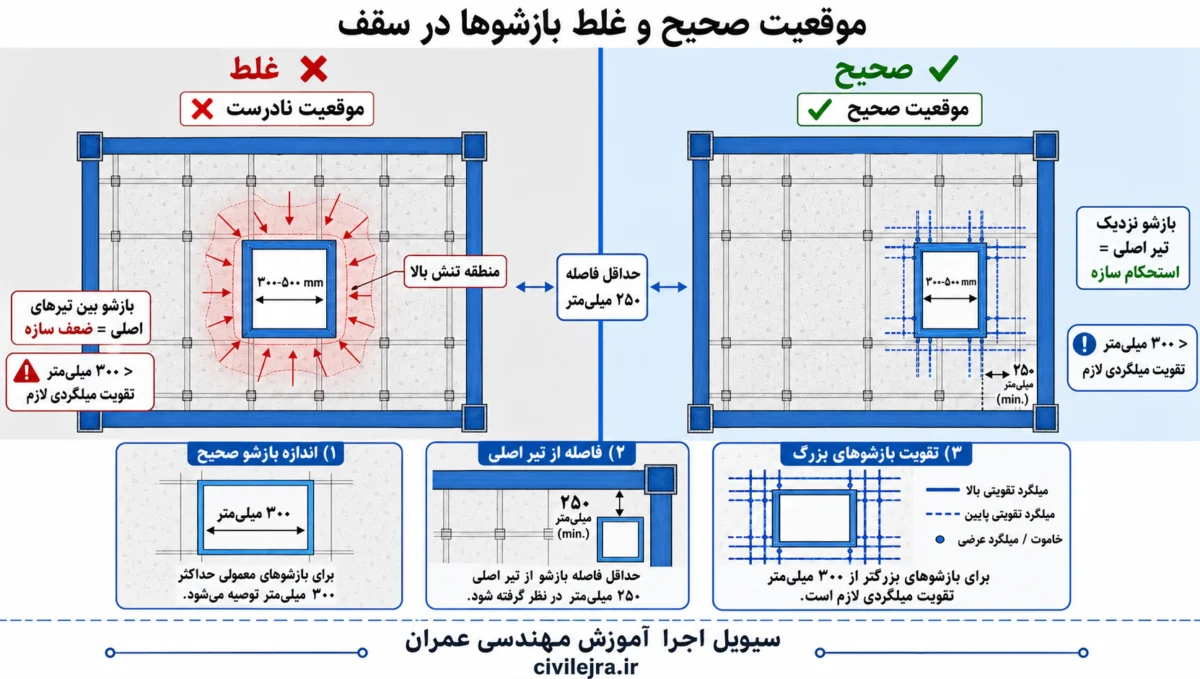

۱. موقعیت بازشوها
بازشوها باید:
- در جایی قرار گیرند که نقش سازهای را تضعیف نکند (نزدیک تیرهای اصلی نه بین آنها)
- حداقل ۲۵۰ میلیمتر از سطح تیرهای اصلی فاصله داشته باشند
- با نقشههای معماری و تاسیسات هماهنگ باشند
۲. اندازه و شکل بازشوها
اندازه بازشوها باید:
- بزرگتر از قطر لوله یا کابل عبوری باشد (حداقل ۵۰ میلیمتر بیشتر)
- گرد یا بیضیشکل باشد (تا نقاط تنش کاهش یابد)
- در نقشههای نهایی ثبت شود
۳. تقویت بازشوها
بازشوهای بزرگتر از ۳۰۰ میلیمتر باید:
- بازشوی تقویتشده باشند (با میلگرد اضافی)
- یا از لحاظ سازهای باید تجزیه و تحلیل شوند
چکلیست بازشوها
☐ موقعیتهای بازشو مطابق نقشههای سازهای؟
☐ هیچ بازشو در ناحیه تنش بالا؟
☐ فاصله مناسب از تیرهای اصلی؟
☐ اندازه بازشو کافی برای عبور تأسیسات؟
☐ بازشوهای بزرگ تقویتشدهاند؟
☐ موقعیتهای بازشو با نقشههای تأسیسات هماهنگ؟
☐ هیچ تغییری از نقشه بدون تأیید مهندس نشدهاست؟۶. کنترل میلگردهای انتظار و اتصالات سازهای

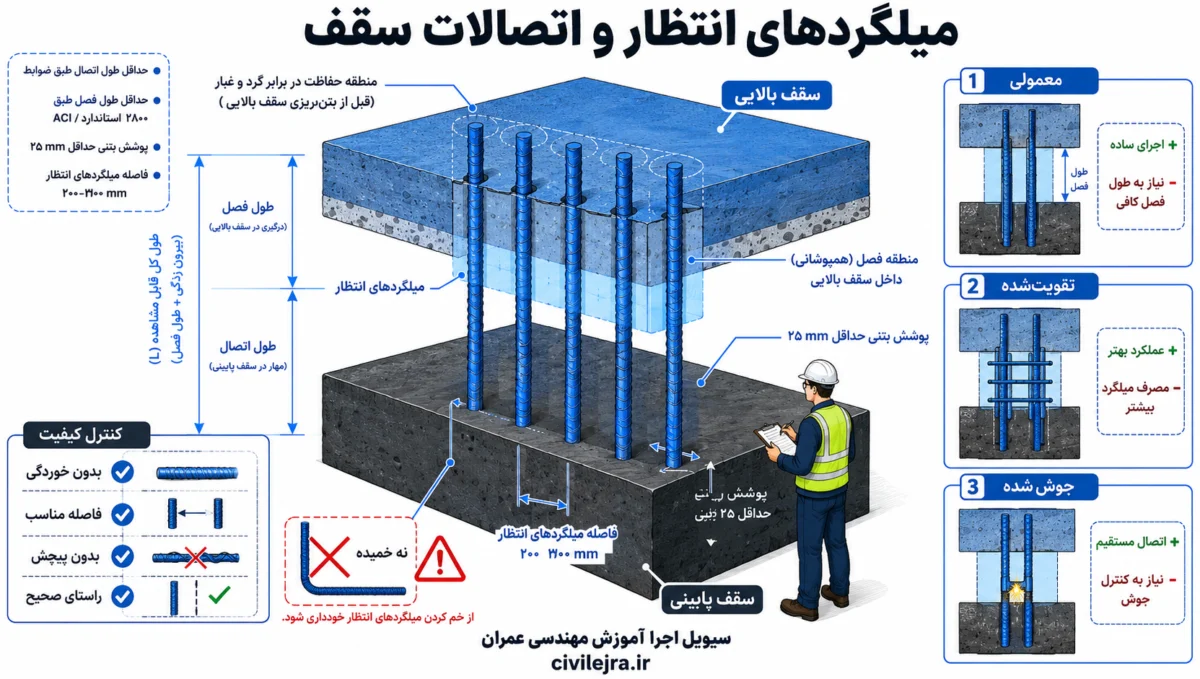

میلگردهای انتظار و نقش آنها
میلگردهای انتظار، میلگردهایی هستند که از سقف پایینی بالا میروند و برای اتصال سقف بالایی به پایینی استفاده میشوند. این میلگردها تضمین میکنند که سقف جدید بتوانستی سقف پایینی را تحمل کند. کنترل قبل از آرماتوربندی باید میلگردهای انتظار را بسیار جدی بررسی کند.
معیارهای کنترل میلگردهای انتظار
۱. موقعیت میلگردهای انتظار
میلگردهای انتظار باید:
- در محلهای تعیینشده در نقشهها قرار گیرند
- طول کافی بالا و پایین سقف داشته باشند
- فاصله مناسب از لبه سقف داشته باشند
۲. کنترل طول میلگردهای انتظار
- طول کافی باید در سقف پایینی اتصال داشته باشد
- طول بالایی باید برای فصل (lap) با سقف جدید کافی باشد
- حداقل طول اتصال (lap length) براساس ACI و استاندارد ۲۸۰۰ تعیین میشود
۳. حفاظت میلگردهای انتظار
میلگردهای انتظار باید:
- از خوردگی و آلودگی محفوظ باشند
- پوشش بتنی صحیح داشته باشند
- نباید خم یا پیچیده باشند
اتصالات سازهای
۱. کنترل اتصالات بین عناصر
اتصالات باید:
- با توجه به نقشههای سازهای طراحی شده باشند
- مصالح اتصال (مثل چسب اپوکسی یا فولاد گالوانیزه) مناسب باشند
- توان تحمل بارهای عملیاتی را داشته باشند
۲. بررسی اتصالات جوشی
اگر اتصالات جوشی وجود دارند:
- جوشهای کار ایستایی و بدون نقص باشند
- نباید شکستگی یا ترک یا خوردگی داشته باشند
- گواهینامه شاهد جوش باید موجود باشد
۷. کنترل تمیزی قالب و آماده بودن بستر
اهمیت تمیزی و آمادهسازی بستر
قالبهای پاک و نظیف تضمین میکند که:
- بتن به درستی در قالب ریخته شود
- هیچ گود و فضایی خالی در سقف ایجاد نشود
- بتن با رابط قالب بهترین تماس را داشته باشد
معیارهای کنترل تمیزی
۱. تمیزی کل سطح قالب
- هیچ ذرات خاک، ریت یا بتنهای قدیم نباید روی قالب باشند
- اگر قالبهای چوبی استفاده میشود، باید فاقد آب و رطوبت اضافی باشند
- قالبهای فلزی باید بدون زنگ باشند
۲. حذف موانع
- هیچ کابل، تجهیز یا مصالح روی قالب نباید باشند
- نباید هیچ سوراخ یا ترک در قالب وجود داشته باشد
- باید هیچ محدودیت برای جریان بتن نباشد
۳. بررسی آببندی
- اگر قالب چوبی است، باید سطح آن محفوظ شود (در غیر اینصورت، حتی اگر خیس باشد، میتواند آب از بتن را جذب کند)
- نباید شکافهای بزرگ بین قالبها باشند
- باید هیچ محل تسریب برای آبهای زوالی نباشد
چکلیست نهایی کنترل تمیزی
☐ تمام سطح قالب پاکشده؟
☐ هیچ باقیمانده بتن قدیم؟
☐ هیچ خاک، ریت یا گردوغبار؟
☐ قالب فاقد نمهای غیرضروری؟
☐ هیچ شکاف خطرناک؟
☐ هیچ تجهیز یا مصالح موقت؟
☐ مسیرهای عبور آزاد و ایمن؟
☐ نقشههای سقف به جای اجرایی قرار دارند؟
☐ تمام اطلاعات مربوط به نقشها (شناسه، ارتفاع، بار) ثبت شده؟نتیجهگیری
کنترل قبل از آرماتوربندی سقف یک فرآیند حساس و بحرانی است که نیاز به دقت، تمرکز و رعایت کامل استانداردهای اجرایی دارد. هفت کنترلی که در این مقاله معرفی شد، تنها نخستین قدمهای یک نظارت جامعتر است.
کنترل کیفیت پیش از آرماتوربندی باید شامل همه جوانب فنی، ایمنی و کارگاهی باشد. با انجام دقیق این کنترلها، نهتنها از اجرای صحیح سقف اطمینان حاصل میکنید، بلکه:
- ایمنی را تضمین میکنید: سقفی که بر پایهای محکم و صحیح ریخته شود، ایمنتر است.
- هزینههای اضافی را کاهش میدهید: پیشگیری از خطاها، ارزانتر از تصحیح آنهاست.
- زمانبندی را رعایت میکنید: هیچ دوبارهکاری یا تأخیر غیرضروری نخواهید داشت.
- کیفیت نهایی را بهبود میدهید: سقفی با کیفیت بالا، همانند یک قالب صحیح است.
مهندس ناظر و تیم اجرا باید این چکلیست را بهعنوان الگویی برای هر سقفی در نظر بگیرند. کنترل قبل از آرماتوربندی باید به یک روتین ثابت تبدیل شود که در هر پروژه با دقت انجام شود. هر پروژه ممکن است نکات اضافی یا تغییراتی داشته باشد، اما این ۷ کنترل، بنیاد ثابتی هستند که نباید نادیده گرفته شوند.
یاد داشته باشید: سقفی که صحیح ریخته شود، سقفی است که سالها دوام خواهد آورد.
پرسشهای متداول (FAQ)
۱. آیا باید برای هر سقف این هفت کنترل انجام شود؟
بلی. بدون توجه به اندازه یا نوع پروژه، کنترل قبل از آرماتوربندی سقف برای تضمین کیفیت ضروری هستند. برای پروژههای کوچکتر نیز این اصول برقرار میماند.
۲. اگر دید شود که قالببندی اشتباه است، چه باید کرد؟
فوری باید اجرا متوقف شود و قالببندی اصلاح شود. اگر جزئی از سقف قبلاً ریخته شده است، ممکن است نیاز به تخریب بخشی از سقف و دوباره اجرا باشد.
۳. چه مقدار زمان برای این کنترلها لازم است؟
برای یک سقف ۲۰۰ متری، بین ۶ الی ۱۲ ساعت زمان میبرد. این زمان بسته به پیچیدگی سقف و تعداد بازشوها متفاوت است.
۴. آیا نیاز است تا خود مهندس ناظر این کنترلها را انجام دهد؟
بهترین روش این است که مهندس ناظر خود کنترل را انجام دهد یا حداقل نظارت مستقیم داشته باشد. تیم اجرا میتواند گزارش اولیه را تهیه کند، اما تأیید نهایی باید توسط مهندس ناظر انجام شود.
۵. اگر انحرافات کوچک (مثل ۵ میلیمتر) وجود داشته باشد، آیا میتوان ادامه داد؟
انحرافات کوچک (کمتر از ۱۰ میلیمتر) معمولاً قابلقبول هستند. اما باید در گزارش ثبت شوند. انحرافات بیشتر از ۲۰ میلیمتر نباید پذیرفته شوند.
۶. چه استانداردهایی برای کنترل قبل از آرماتوربندی سقف در ایران معتبرند؟
- مقررات ملی ساختمان ایران (بخش پنجم – بتن)
- استاندارد ۲۸۰۰ ایران
- ACI ۳۱۸ (برای ساختمانهای بتنی)
- استانداردهای ISO و Eurocode (در پروژههای بینالمللی)
۷. آیا باید ثبتی از این کنترلها نگهداری شود؟
بلی. یک فرم یا سند کنترل باید تهیه و امضاء شود. این سند باید:
- تاریخ و ساعت کنترل را نشان دهد
- نام و امضای مهندس ناظر را داشته باشد
- هر مورد کنترل را ذکر کند و نتیجه را ثبت کند
- هر انحرافی و اقدام اصلاحی را یادداشت کند
۸. اگر میلگردهای انتظار کمطول باشند (از نقشه کمتر)، چه بایدکرد؟
این یک خطای جدی است و نباید نادیده گرفته شود. باید:
- مهندس طراح را مطلع کنید
- میلگردهای اضافی (کوپلاژ یا جوش) اضافه شود
- یا میلگردهای فعلی برداشته شود و دوباره تنظیم شود
۹. کنترل قالببندی در شب انجام شود یا روز؟
بهترین است این کنترل در روز و با نور کافی انجام شود. اگر باید در شب انجام شود، باید نورهای مناسب (مثل چراغهای LED) استفاده شود تا همه جزئیات مشخص باشند.
۱۰. آیا برای هر سقف نیاز است تا نقشههای اجرایی دقیق داشته باشیم؟
بلی. نقشههای اجرایی (نه فقط نقشههای طراح) باید دقیق، روزشده و توسط مهندس ناظر تأیید شده باشند. بدون نقشههای صحیح، نمیتوان کنترلهای دقیق را انجام داد.
